Какая информация нужна для заказа настроечного образца

1. НТД на проведение ультразвукового контроля. В нормативной документации обычно указываются, требования к настроечным образцам причем, не только тип отражателя («зарубка», плоскодонное отверстие, сегмент и тп), геометрические размеры отражателя (ширина и глубина «зарубки», площадь и глубина плоскодонного отверстия и тд), но также могут быть прописаны требования к их формам, шероховатости рабочих поверхностей, углам и способам нанесения.
2. Характеристики объекта контроля. Под характеристиками объекта контроля следует понимать его материал (например, Сталь 20, Сталь 09Г2С, Сталь 12Х18Н10Т и др.), его геометрические размеры: форма, наружный или внутренний диаметр, толщина стенки и обязательно шероховатость. Идеальным вариантом будет предоставление чертежа или эскиза, который будет просмотрен нашими специалистами и после этого будет согласован с Заказчиком.

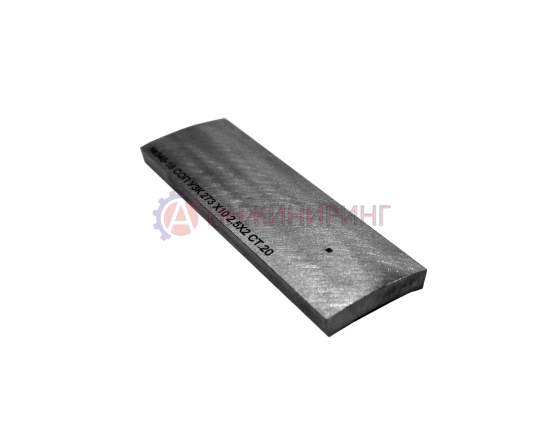

3. Если Заказчику необходим настроечный образец, имеющий конфигурацию, которая не соответствует НТД (например, когда образец утвержден на уровне предприятия Заказчика) и требуется разработка настроечного образца исходя из ТЗ Заказчика то желательно предоставление следующей информации о количестве и типе отражателей, их размерах и площадях, местонахождении и глубине залегания, допустимых отклонениях формы и расположения. Например, Заказчику требуется настроечный образец типа «Утюг», ему желательно сообщить нам об углах наклона каждой из его сторон, эквивалентную площадь и количество отверстий на каждой стороне и их глубину залегания, марку стали и шероховатость рабочих поверхностей. На основании этих данных наши специалисты разработают чертеж и предоставят его на согласование. Аналогично для заказа трубного образца с «зарубкой» будет достаточно указать НТД (если он известен), геометрические размеры трубы (толщина стенки, диаметр и длина), эквивалентную площадь отражателя и материал.
4. Очень желательно для изготовления образцов предоставление материала Заказчиком т.к. практически во всех НТД прописано требование относительно идентичности материала образца и объекта контроля. Если же возможности предоставить материал для изготовления образца нет, то на нашем складе всегда есть заготовки из Стали 20, Стали 09Г2С, Стали 40Х13, Стали 12Х18Н10Т, Стали 12Х1МФ, Стали 12ХМЮА, Алюминия Д16, Полиэтилена ПЭ 100 и др. Дополнительно следует обратить внимание на тот факт, что в целях обеспечения максимального качества выпускаемых образцов, любой материал, независимо от того был он предоставлен Заказчиком или был закуплен нашей компанией, проходит 100% контроль на предмет наличия внутренних дефектов.
5. Завершающим этапом изготовления образца является измерение действительных размеров его отражателей, их расположения, акустических характеристик и шероховатости образца. На основании этих данных нашей метрологической службой, аккредитованной в Национальной системе аккредитации, выдается сертификат о калибровке образца. Если стандартных данных в сертификате недостаточно и Заказчику необходимы дополнительные измерения образца, то это возможно сделать по дополнительному согласованию.

Чек-лист для заказа настроечных образцов

Скачать чек-лист для заказа настроечных образцов

Большинство НО выпускаются согласно действующим нормативным документам:
