Виды тахеометров

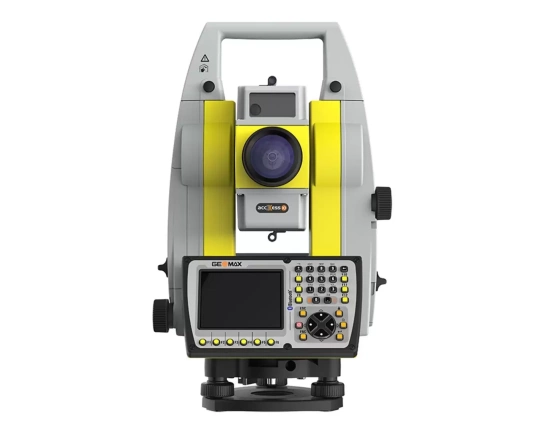

Тахеометр – прибор, применяемый в геодезии с целью измерения углов вертикального и горизонтального видов, а также длин прямых линий и превышений. При помощи такого измерительного прибора можно определить координаты и высоты точек местности в процессе топографической съемки, проведения разбивочных работ, выноса высот на местность и т.д.

Впервые такие приборы появились еще в 70-е годы прошлого века и это были полуэлектронные устройства, оснащенные оптическим теодолитом со светодальномером, применение которого требовало дополнительных усилий. Мощным толчком в развитии геодезического приборостроения стал выпуск электронного тахометра, открывшего широкие возможности автоматизации работы геодезистов.

Современные тахеометры могут производиться в различной комплектации, в зависимости от чего и определяется цель их применения. Их используют для:

Выполнения плана рельефа объекта съемки.
Выноса осей строений в процессе их возведений.
Контроля деформаций и смещений крупных объектов недвижимости и природных образований по контрольным точкам.
Подсчета площадей.

Это профессиональное оборудование, которое не используется для достижения частных целей, поэтому производятся они в виде узкоспециализированных устройств для выполнения конкретных промышленных задач и делятся на разные виды.

По принципу работы

Конструктивные особенности измерительного устройства будут напрямую влиять на принцип его работы, который можно представить в виде двух методов измерений:

Фазовый, при котором расстояния могут быть определены за счет измерения разности фаз световых лучей, которые были отражены или излучены.
Импульсный, при котором расстояния измеряются в соответствии со временем прохождения луча лазера до отражающего элемента и в обратную сторону.

В современных тахеометрах используют и первый, и второй методы измерений расстояний, но на их дальность будут оказывать влияние такие моменты, как возможности дальномера устройств, погодные условия и режимы работы.

В зависимости от применяемого режима работы измерительные приборы делят на:

Оптические или номогранные, оснащенные специальным кругом, с которых рисунки диаграмм передаются в поле зрительной трубы прямого изображения с несколькими нитями дальномера, который измеряет наклонные расстояния.

Электронные, находящие широкое применение в промышленности и науке. Цифровые приборы оснащены микрокомпьютером и дальномером лазерного типа, памятью для записи данных и их хранения. Все необходимые расчеты и производятся автоматически с учетом погрешностей.
Автоматические, применяемы в процессе решения более сложных задач. Такое оборудование состоит из механизма захвата, системам наблюдения и сервоприводов, облегчающими работу одного человека, выполняющего множество функций, обеспечивая при этом высокие показатели скорости и точности получения информации.

По области применения

В зависимости от области применения тахеометры могут быть:

Строительными.
Техническими.
Инженерными.

В первых двух случаях это будут приборы электронного типа, которые часто используют в строительстве с дальномером для осуществления классической съемки, экраном и без алидады.

В последнем случае тахеометры будут отличаться повышенными показателями точности измерений и большим функционалом для выполнения более сложных задач.

По конструкции

В зависимости от конструктивных особенностей различают следующие виды тахеометрического оборудования:

Модульное, основанное на независимых составляющих, используемые в разнообразных соединениях.
Интегрированное, объединяющее разные элементы в едином механизме, что сокращает показатели и упрощает использование полученных приборных показателей.
Неповторительное, где лимбы прикреплены к специальным подставкам. Благодаря наличию закрепительных винтов их можно крепить в разных положениях, что помогает пользователю использовать приборы с учетом личных нужд и особенностей производства.

В зависимости от диапазона измерения расстояний тахеометры классифицируют на:

Отражательные, работающие на расстоянии до пяти километров при оснащении одной призмой. При нескольких призмах расстояние может быть увеличено.
Безотражательные, измерение которых происходит на расстоянии до полутора километров практически на любой поверхности.

Конструкция тахеометра напрямую влияет на точность его измерений. Но кроме этого показателя на точность устройства будут влиять и такие показатели, как температура, влажность, атмосферное давление. Современные приборы могут измерять расстояния до одного миллиметра и обладать при этом точностью до одной угловой секунды.

Правила эксплуатации

В процессе работы с измерительным оборудованием, в том числе и тахеометром, с целью получения максимально точных значений, рекомендуется придерживаться определенных правил:

На одно основание нельзя наводить сразу несколько устройств, иначе замеры будут искажены, потому что сигналы будут перемешаны. Для каждого отдельно взятого объекта изыскания должны проводиться по отдельности.
Тахометры и юстировка должны быть вовремя проверены в соответствии с рекомендациями, указанными в инструкции к прибору. Такой подход обеспечит точность получения информации, независимо от условий, в которых осуществляется съемка.
Труба не должна быть направлена на объект не менее двух раз, что помогает избежать проявлений искажений во время проведения съемок. Делать это рекомендуется, потому что во время съемок могут возникать непредвиденные преграды в виде проезжающего транспорта, качающихся проводов, тумана и пр.
Рекомендуется применять оптический или лазерный отвес в нужной точке в случаях, если прибор оснащен трегером.
Тахеометр рекомендуется выставлять по уровню с целью самого точного центрирования и расположения устройства по горизонтали.

Прежде чем настроить станцию, рекомендуется сперва включить программу основного меню. Перед выбором правильной системы координат и созданием перечня рабочих проектов нужно правильно установить приборы, пользуясь рекомендациями по эксплуатации.
