Вихретоковый метод неразрушающего контроля

03.10.2023 г.

Содержание

  1. Где применяется метод
  2. Методика контроля
  3. Чувствительность метода
  4. Способы контроля
  5. Оборудование, которое применяется в рамках вихретокового метода
  6. Преимущества метода

Вихретоковый метод неразрушающего контроля - бесконтактный способ контролировать вихревые токи объектов, изготовленных из металла. Под такими токами принято понимать поля магнитного тока переменного типа, получаемые в результате прохождения электричества переменного вида через катушки в узле зонда. Когда датчик связан с деталью, в ней образовываются вихревые токи, напрямую связанные с переменным магнитным полем. В результате работы могут произойти разрывы, изменятся свойства самой детали, изменяя поток вихревого тока, что можно обнаружить зондом.



Где применяется метод

Вихретоковый метод считается оптимальным для использования в сложных промышленных условиях, потому что аппаратура устойчиво переносит негативное воздействие масла, грязи, влаги. Подобные датчики широко используются в разных отраслях промышленности:

  • Авиационная, как для диагностики деталей при производстве и во время эксплуатации.
  • Строительная. Здесь вихретоковый метод используют с целью контроля качества сварных швов.
  • Автомобилестроительная при техобслуживании агрегатов.
  • Судостроительная. Посредством этого метода проверяют качество материала внешней обшивки суден.
  • При контроле труб и резервуаров для воды, нефти, газа.
  • Промышленная. Способ широко используется в процессе измерения вибраций, контроля движения цилиндров в двигателях внутреннего сгорания, определения толщины.

Методика контроля

Вихретоковый метод работает для анализа взаимосвязи электромагнитных полей внешнего типа и типа вихревых токов. В роли первых выступает катушка индуктивности (вихретоковый преобразователь), принцип работы которой основан на действии импульсного тока. Работая, она образовывает электромагнитное поле, действующее на вихревые токи и на преобразователь, меняя показания электрического сопротивления. Показатели напряжения или сопротивления на них дают понятие о контролируемом объекте или положении преобразователя, имеющего к нему отношение.

Вихретоковый метод неразрушающего контроля создан для поиска недочетов и оценивания параметров материалов, обработки и хранения полученных данных. Современные автоматизированные сканирующие системы с многими координатами позволяют визуализировать достаточно точно.



Чувствительность метода

Так как посредством вихретокового метода должны обнаруживаться недостатки, он должен быть достаточно чувствительным. Под чувствительностью контроля понимают минимальные размеры определенных недочетов в имеющихся условиях.

На чувствительность влияют следующие параметры:

  • Глубина, где находится дефект. Несмотря на хорошую чувствительность к недочетам, расположенным ближе к поверхности, к тем, что залегают на большей глубине она значительно меньше.
  • Свойства, отвечающие за степень затухания вихревых токов.
  • Плотность токов вихревого типа, которая ослабляет поток.
  • Диаметр зонда, влияющего на возможность сделать глубину большей.

Применяя высокочувствительное вихретоковое оборудование, можно быстро и эффективно обнаружить дефекты. При этом низкие частоты используются в случае необходимости более глубокого проникновения, а относительно высокие – для нахождения недочетов на поверхностях.



Способы контроля

Вихретоковый контроль - неразрушающий способ, работающий на взаимосвязи электромагнитного поля преобразователя с таким же полем вихревых токов.

Осуществляют его бесконтактно между преобразующей составляющей с подконтрольным материалом, потому что их работа происходит удаленно, таким образом удается получать хорошие результаты даже при условии повышенной скорости движения объекта.

Существуют следующие способы:

  • Амплитудный, в основе которого лежитлежи процесс измерения амплитуды сигнала преобразователя.
  • Фазовый, основанный на измерении фазы преобразовательского сигнала.
  • Фазово-амплитудный, цель которого заключается в измерении проекции вектора напряжения преобразующего устройства на направлении отстройки.
  • Частотный, основанный на измерении частоты сигнала преобразователя параметрического типа.
  • Многочастотный, в основе которого лежит анализ или синтез сигналов преобразователя, появляющиеся из-за взаимодействия электромагнитного поля разных частот с объектом.
  • Переменно-частотный. В данном случае происходит анализ или синтез амплитуды и частоты сигнала из-за изменения частоты заданного параметра в общем его виде.
  • Импульсный, отвечающий за измерение амплитуды, продолжительности сигнала преобразователя в виде импульса, образованного за счет взаимосвязи электромагнитного поля нестационарного вида с исследуемым материалом.
  • Абсолютный, когда происходит измерение сигнала, на который осуществляется воздействие абсолютного значения параметра, находящегося под контролем.
  • Модуляционный, в основе которого лежит анализ сигнала, образованного изменениями в пространстве значений контролируемого объекта.
  • Дифференциальный, когда измеряется сигнал преобразователя, образованного в результате приращения параметра.
  • Спектральный. Здесь происходит измерение спектрального состава преобразователя вихретокового типа.



Оборудование, которое применяется в рамках вихретокового метода

В процессе применения вихретокового метода неразрушающего контроля используют оборудование:

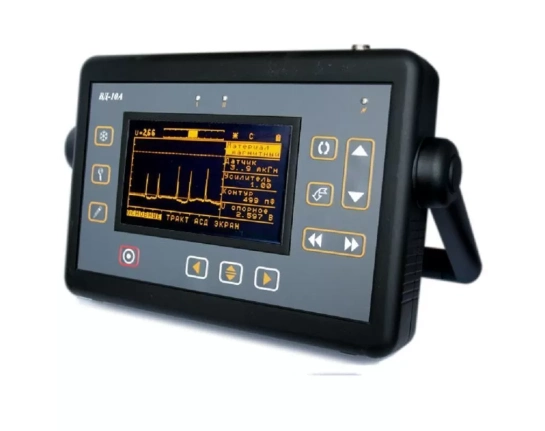

  • Дефектоскопы. Это портативное оборудование, позволяющее найти недочеты разной сложности.
  • Структуроскопы, находящие недочеты в изделиях из меди, алюминия, а также определяющие твердость стального материала, его марку, предел прочности.
  • Ферритометры, посредством которых измеряют уровень содержания ферритной фазы в швах сварки и проницаемости магнитного типа в объектах, изготовленных из стали, бронзы, чугуна.
  • Линии контроля, позволяющие на автоматизированном уровне находить недочеты с разными параметрами.



Преимущества метода

Метод вихретокового неразрушающего контроля привлекателен тем, что он:

  • Не контактирует с поверхностью.
  • Не требует подвод или устранение жидкости.
  • Способен выявить трещины, выходящие на поверхности, глубиной не менее 0,1 мм, длиной не менее 2 мм и шириной от 0,01 мм и больше максимально эффективно.
  • Применяется для автоматизированного входного и выходного контроля объектов.
  • Может проводиться относительно объектов с наличием немагнитного покрытия, толщина которого составляет до 2 мм.
  • Применяется как к основному материалу, так и соединениям.
  • Не нуждается в расходниках.
  • Совершенно безопасен для контролера, осуществляющего процесс.
  • Применяется по отношению к подвижным объектам.
Автор материала:
Зубарев Алексей Сергеевич автор фото
Зубарев Алексей Сергеевич
Доцент кафедры МТ-7 “Технологии сварки и диагностики” МГТУ ИМ. Н.Э. Баумана
