Казалось бы, все дефектоскописты знают, что такое соединительный кабель и для чего он нужен, но при выборе есть огромное количество нюансов. Итак, любой соединительный кабель -это коаксиальный СВЧ кабель с волновым сопротивлением 50 Ом с припаянными к нему с двух сторон разъемами. По назначению – он предназначен для соединения(подключения) ультразвукового дефектоскопа или ультразвукового толщиномера с пьезоэлектрическим преобразователем (ПЭП), что является необходимым условием для их правильной работы.
Что нужно учитывать при выборе?
Перед тем как выбрать комплект ВИК, необходимо разобраться в существующих типах наборов и их особенностях.
При выборе кабеля для ПЭП важно учитывать длину: от 300 до 3300 мм. Выбор длины кабеля зависит от специфики задач, например, кабели длиной 3300 мм используются в иммерсионных ультразвуковых установках. Также кабели могут быть как одинарными, так и двойными (можно и больше, но данные случаи в рамках этой статьи рассматриваться не будут, а более сложные многожильные кабели применяются в случаях подключения ФР преобразователя к дефектоскопу на фазированных решетках).
Применяемый для изготовления СВЧ кабель – это кабель типа RG-174, но возможны и другие типы, если к кабелю предъявляются дополнительные требования к его износостойкости и температурной стойкости, что будет рассмотрено ниже. Применяемые типы разъемов также обширны, тут и СР-50 и Lemo и Microdot и др.
При выборе кабеля для ПЭП важна расшифровка обозначений, у каждого производителя маркировка своя, но общее правило при выборе кабеля: левая часть двойного обозначения определяет тип разъемов на приборе, например, кабель 2BNC - Lemo00 предназначен для прибора имеющего на панели разъемов разъемы BNC.
Следующий важный момент при выборе кабеля для ПЭП — это ориентация кабеля, так, например, кабель lemo 00 – lemo 00 одним концом включается в прибор (дефектоскоп или толщиномер), а другим в датчик, соответственно на приборе должна быть аналогичная ответная часть. В связи с этим, предлагается условно разделить кабели на подгруппы, в соответствии с типом разъема, включающегося в прибор:
1. Приборы с разъемами Lemo 00:
Дефектоскопы: УСД-46, УСД-46 PRO, УСД-50, УСД-50 LFS, А1211, А1212 Мастер, А1214 Expert, УД3-103ВД, УД3-204 PELENG, УД3-307ВД, УД2-102, Velograph II, УСД-20, УСД-60, Smartor, УД3-71, УД-21Р, А1220.
Толщиномеры: Булат 1М, А1208, УДТ-40, А1209, УТ907, А1210, ТЭМП-УТ-1, ТУЗ-2, Булат 3, УТ-111, ТТ100, DMTG-N, CTS-30, CTS-49, CTS-59, AR850+, AR860, Мегеон 19100, Мегеон 19130, Профкип УТ-850, Профкип УТ-860, АТ-17, ТУЗ-7, УДТ-08, УДТ-20, В7-217, В7-227, В7-237, В7-287, В7-297, CTS 30A, CTS-30B, CTS-30C, Smartor, УТ-93П, УТ-1М, ТУЗ-5, 27 MG, 38DL Plus, 45 MG, ALPHAGAGE, CL-5, CT-Gage, Dio-570, DM 5E, DMS Go, Microgage II, Microgage VX, Взлет-УТ, ТТ-100, ТАУ 326, ТАУ 332, ТАУ-410, ТУ-1, UT-301М, 25 DL Plus, 26 MG, 37DL Plus, Скат 4000, УТ-301, NOVOTEST УТ-2А.
2. Приборы с разъемами BNC:
Дефектоскопы: УД2-140, УИУ «Скаруч», УД9812, Пеленг-115, УД4-76, CTS 9005, CTS 9006, CTS 9009, MFD350B, UT2008, ИНТРОТЕСТ-1М, УД2-70, Epoch 4, Epoch LT, Epoch XT.
3. Приборы с разъемами Lemo 01:
Дефектоскопы: Echoscope 1095, USM 25, USM 25S, USM 25 DAC, USM 35, USM 35X, USM 36.
4. Приборы с разъемами Lemo 00, но имеющие условный «адаптер», однозначно позиционирующий кабель (в случаях прецизионной ультразвуковой толщинометрии, ключевую роль играет правильное подключение ПЭП к толщиномеру, от этого зависит точность измерений вследствие того, что необходимо обеспечить подключение «приемника» датчика к «приемнику» толщиномера);
5. Приборы с разъемами CР-50:
Дефектоскопы: УД2-12, Различные иммерсионные автоматизированные установки, УДС2-ЭВУД.
6. Приборы с разъемами РШ-16:
Толщиномеры: Булат 1S, Булат 2, Булат 5 УП, Булат 1П, NOVOTEST УТ-1, Тау 410.
Для правильного выбора соединительного кабеля следует рассмотреть все возможные, серийно выпускаемые их типы для того, чтобы исходя из их назначения правильно выбрать необходимый кабель для имеющегося оборудования.
Типы кабелей для ПЭП

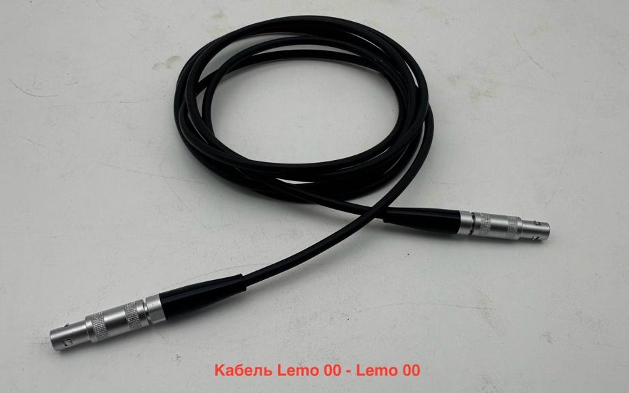

Соединительный кабель Lemo00-Lemo00.
Классический и самый распространенный соединительный кабель, подходит как к импортным дефектоскопам и толщиномерам, так и к отечественным имеющим на самом приборе разъемы Lemo 00, описанным в п.1, содержит 2 разъема Lemo 00 с обоих концов. Выпускается как в стандартном исполнении, так и с расширенным температурным диапазоном от -55° до +250°С. С его помощью можно соединить ПЭП типа П111 и П121 с дефектоскопом или толщиномером.

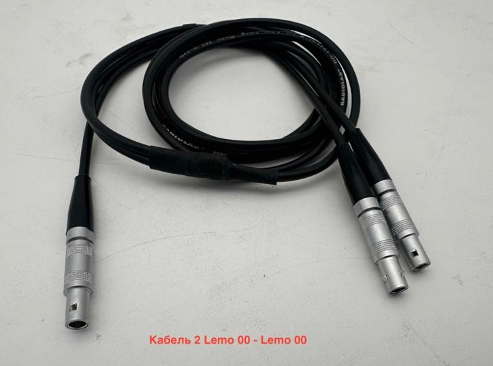

Соединительный кабель 2Lemo00-Lemo00
Так называемый «полуторный» кабель. Выбор этого кабеля для ПЭП актуален при работе со старыми моделями дефектоскопов и подходит к отечественным дефектоскопам из п.1. Кабель представляет собой Y-образную схему соединения, в которой на каждом конце кабеля припаян разъем Lemo 00, такая схема необходима старым моделям дефектоскопов, имеющим на самом приборе разъемы Lemo 00, для подключения преобразователей типа П121.

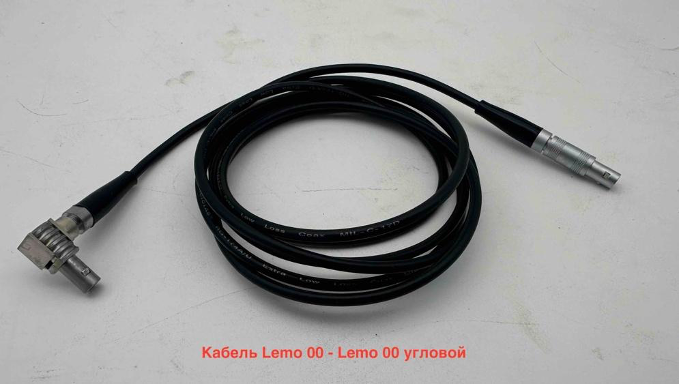

Соединительный кабель Lemo 00 угловой (одинарный).
По своей сути данный кабель аналогичен кабелю Lemo00-Lemo00, но с одной оговоркой, второй разъем Lemo имеет конфигурацию, позволяющую подключить его под углом 90° к оси кабеля, что является крайне удобным при контроле труднодоступных мест.

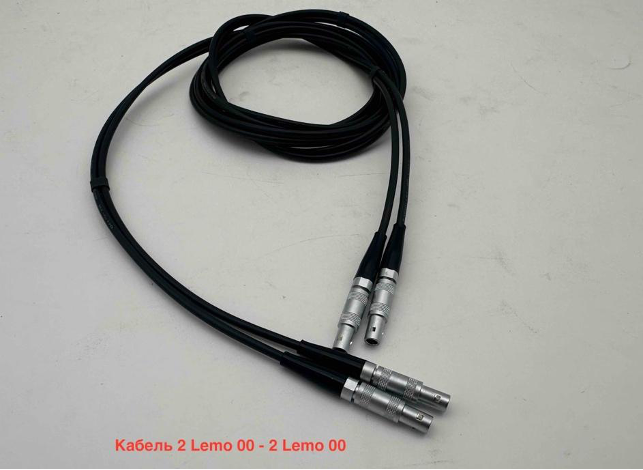

Соединительный кабель 2Lemo00-2Lemo00
Данный кабель аналогичен кабелю Lemo00-Lemo00, но при этом состоит из двух одинаковых кабелей, соединенных между собой (либо выполненных из двойного кабеля).
Соединительный кабель Lemo 00-Microdot (одинарный).
Отличием данного кабеля от кабеля Lemo00-Lemo00, наличие вместо одного из разъемов Lemo 00, разъема Microdot, что является необходимым для подключения ряда датчиков типа П121 и П111 к дефектоскопам, имеющим на самом приборе разъемы Lemo 00, описанным в п.1. Применение данного типа разъема на датчиках, обоснованно его меньшими габаритами по отношению к разъемам Lemo 00, что в свою очередь позволяет уменьшить габариты датчика в целом и сделать его миниатюрным.
Соединительный кабель 2 Lemo 00 - М8.
Выбор этого кабеля для ПЭП оптимален при работе с датчиками типа П111 и П121, имеющими разъемы М8. Кабель собран по Y-образной схеме и по своим свойствам аналогичен кабелю 2Lemo00-Lemo00.
Соединительный кабель Lemo 00 - М8.
Относительно стандартный одинарный кабель, позволяющий подключить ПЭП всех типов к дефектоскопам с разъемами Lemo. По своим параметрам кабель идентичен самому распространенному кабелю Lemo00-Lemo00.
Соединительный кабель BNC-Lemo00
Самый распространенный кабель данной серии и предназначенный для подключения ПЭП всех типов к дефектоскопам, имеющим выходные разъемы типа BNC. С его помощью можно подключить ПЭП типа П121 и П111 к ультразвуковому дефектоскопу. Физически его конструкция аналогична кабелю Lemo 00 - Lemo 00 и отличается только типом разъема.
Соединительный кабель 2BNC-Lemo00
Кабель собран по Y-образной схеме и необходим для подключения к дефектоскопам, имеющим BNC, преобразователей типа П121 и П111.
Соединительный кабель 2BNC-2Lemo00
Фактически данный кабель состоит из 2х кабелей BNC-Lemo00 соединенных между собой и служит для подключения раздельно-совмещенных ПЭП к ультразвуковым дефектоскопам.

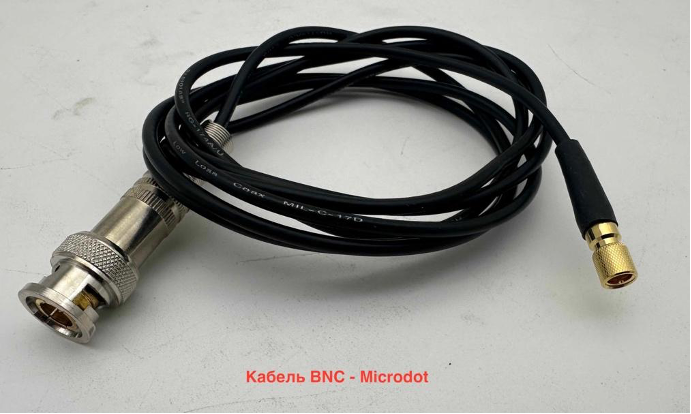

Соединительный кабель BNC-Microdot
Отличительной особенностью данного кабеля является наличие разъема Microdot. При выборе кабеля для ПЭП типа П121 и П111 этот вариант подходит для подключения к ультразвуковому дефектоскопу.
Соединительный кабель BNC-Lemo01
По своему конструктиву кабель аналогичен кабелю BNC-Lemo00, однако имеет большой разъем Lemo01 и предназначен для подключения крупногабаритных ПЭП к дефектоскопам с разъемами BNC.
Один из самых редко встречающихся кабелей по причине ограниченности его применения, он применяется либо в автоматизированных системах контроля (которых не так много, и они не выпускаются серийно, а делаются под конкретные задачи конкретного производства, т.е. другими словами, в мире нет их двух одинаковых) и для соединения ультразвуковых дефектоскопов с ПЭП имеющих разъемы BNC (данного типа ПЭП выпускается крайне мало, на территории РФ данные типы разъемов применяются в основном в организациях РЖД и Авиации.
Соединительный кабель BNC-M10 (могут быть также модификации М8, М6, М5).
Классический кабель для работы в системе РЖД. По конструктиву идентичен кабелю BNC-Lemo00. Его главным недостатком является наличие разъема М8 или аналогичных т.к. они имеют ограниченное применение в других отраслях.

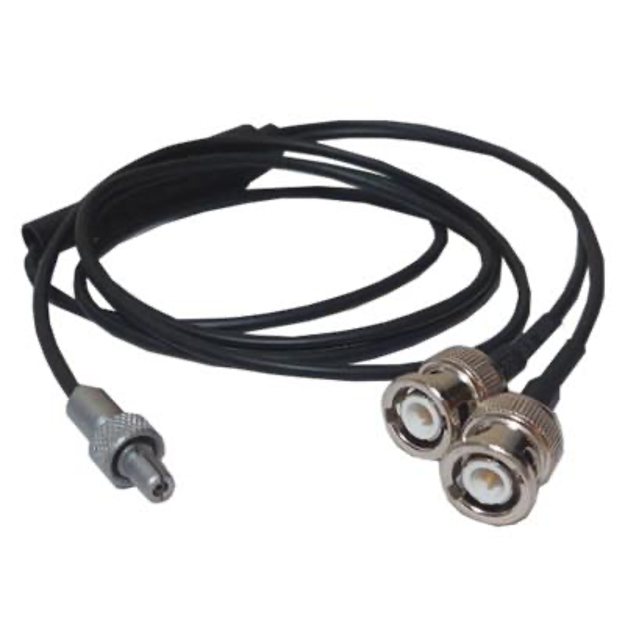

Соединительный кабель 2 BNC-M10 (могут быть также модификации М8, М6, М5).
Данный специализированный вид кабеля собран по Y-схеме и выпускается фирмой НПК Луч. Основное назначение данного кабеля – соединение выпускаемого этой фирмой ультразвукового дефектоскопа УД2-70 с преобразователями, имеющими разъемы М8 и др. (также выпускаемые данной фирмой). По своим характеристикам кабель идентичен кабелю 2BNC-Lemo00.
Соединительный кабель Lemo 01 - Lemo 01
Данный кабель является классическим для дефектоскопов импортного производства, имеющим на самом приборе разъемы Lemo 01. По своей конструкции является непосредственно кабелем с припаянными с двух сторон разъемами Lemo 01. Основным отличием разъемов Lemo 00 от Lemo 01 является их размер, Lemo 01 имеет большие габариты, однако по своему функционалу они идентичны. Выбор этого кабеля для подключения ПЭП типа П111 и П121 к импортным дефектоскопам, оптимален, когда подключаемые ПЭП имеют большие габаритные размеры и частоты от 5 МГц и ниже.

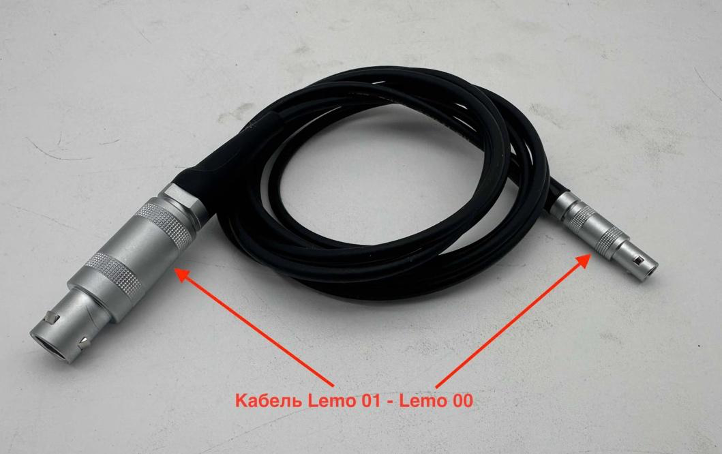

Соединительный кабель Lemo 01 - Lemo 00.
Самый распространенный кабель, среди кабелей, имеющих разъем Lemo 01. При выборе кабеля используется для подключения большинства ПЭП типа П111, П121 к дефектоскопам импортного производства, имеющим на самом приборе разъемы Lemo 01 и представленных в п.3.
Соединительный кабель 2Lemo 01 - 2Lemo 00.
Кабель аналогичен предыдущему и состоит из двух, соединенных между собой кабелей Lemo 01 - Lemo 00. Подходит для подключения ПЭП типа П112 и П122 (в т.ч. «хордового» типа) к дефектоскопам импортного производства, имеющим на самом приборе разъемы Lemo 01.
Соединительный кабель с вилкой DA-231 - DA-231 (и ему подобные).

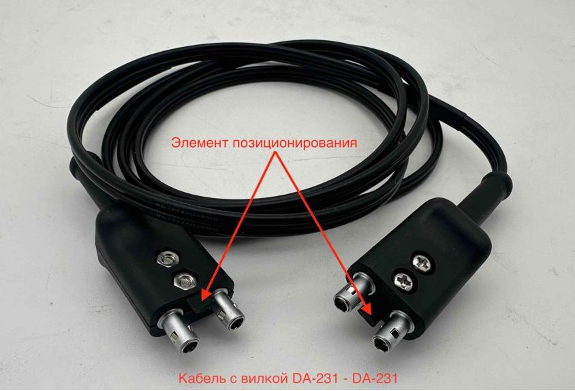

Данный кабель предназначен для работы с ультразвуковыми толщиномерами имеющими на своей корпусной части так называемые устройства позиционирования вилки кабеля (или адаптер), однозначно позиционирующие вилку в корпусе прибора. Это нужно для того, чтобы правильно подключить ультразвуковой ПЭП к толщиномеру, т.к. ПЭП имеет приемную и излучающие призмы, и у ряда производителей они разные по высоте. Соответственно при неправильном их подключении, в том числе, произойдет изменение геометрии хода лучей в контролируемом изделии, что приведет к появлению ошибки в измерениях.

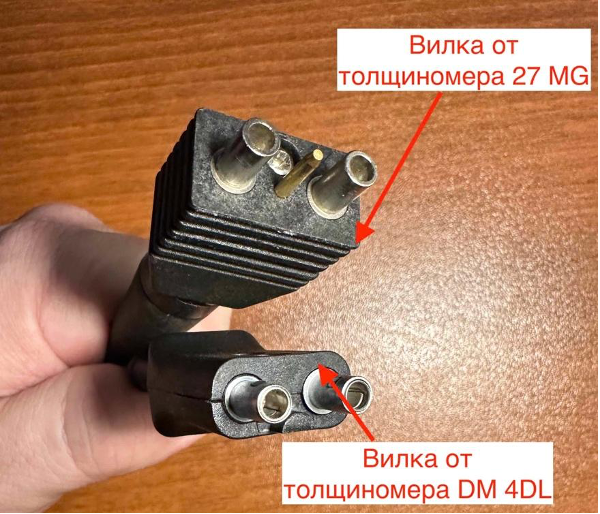

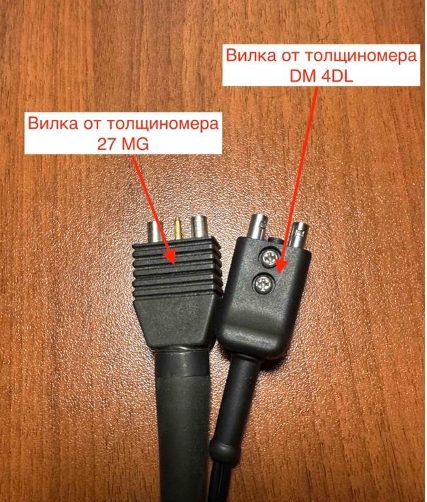

Еще одним моментом, требующим внимания, является тот факт, что такие кабели являются уникальными у каждого производителя приборов, соответственно, кабель от прибора DM 4DL не подойдет к 27 MG. И еще одна особенность данной группы кабелей состоит в том, что они всегда двойные, это обусловлено тем фактом, что они предназначены для подключения строго ультразвуковых пьезоэлектрических преобразователей, причем именно толщиномерных (не путать с дефектоскопическими) типа П112 к толщиномерам, а П112, как известно, имеют 2 разъема – это обусловлено их конструктивом.

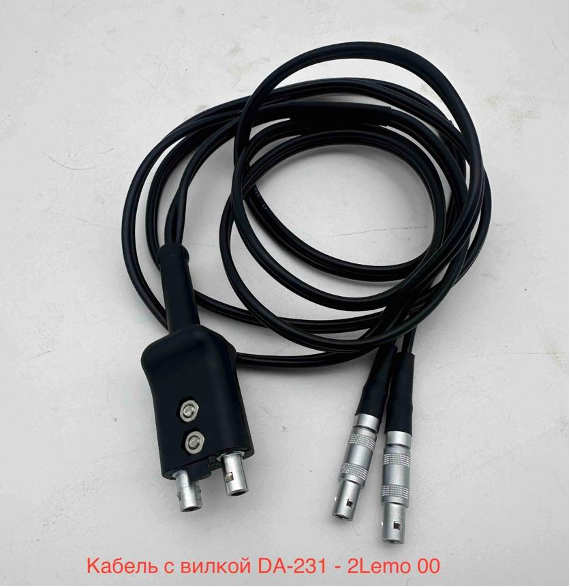

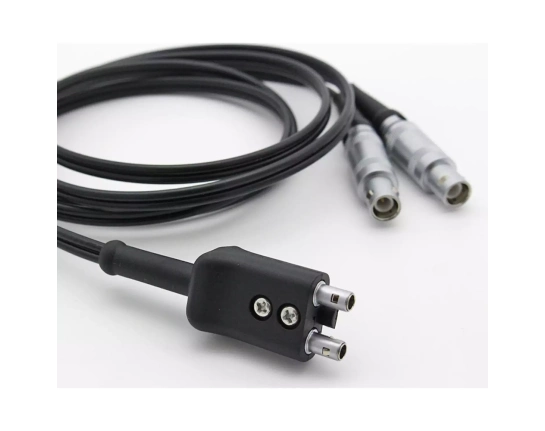

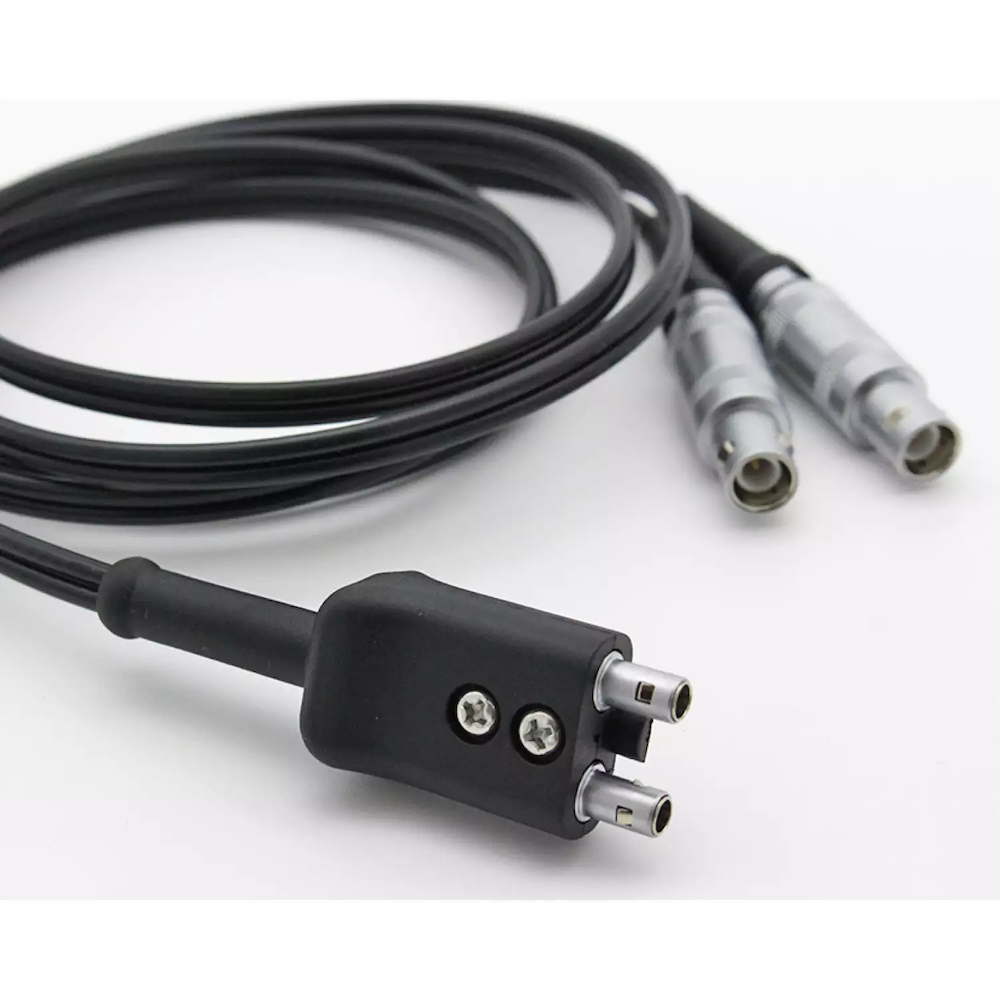

Соединительный кабель с вилкой DA-231 - 2Lemo 00 (и ему подобные).
Данный кабель уже более свободен от ограничений конкретного производителя и позволяет подключать как родные, так и сторонние ПЭП типа П112 к ультразвуковому толщиномеру, но строго определенного производителя. Вторым условием для успешной работы будет наличие в данном толщиномере соответствующего функционала для работы с ПЭП других производителей.
Соединительный кабель с вилкой DA-231 - 2Microdot (и ему подобные).
Кабель аналогичен предыдущему по функционалу, отличием является лишь другой тип разъема, необходим при выборе кабеля для миниатюрных ПЭП.

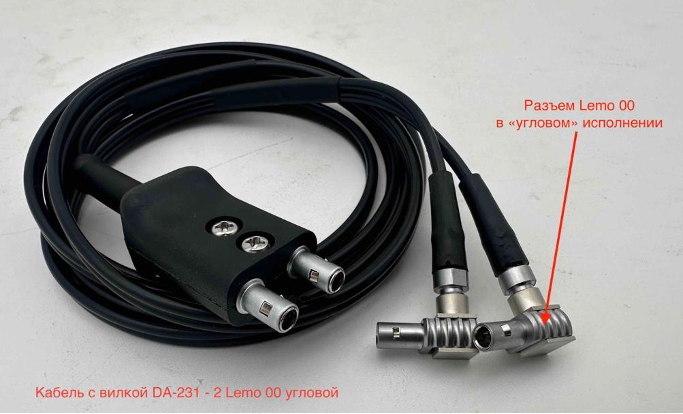

Соединительный кабель с вилкой DA-231 - 2 Lemo 00 угловой (и ему подобные).
Данный кабель аналогичен кабелю DA-231 - 2Lemo 00, в части области применения, но имеет иной конструктив разъемов, что при выборе кабеля позволяет подключать ПЭП для работы в труднодоступных местах.

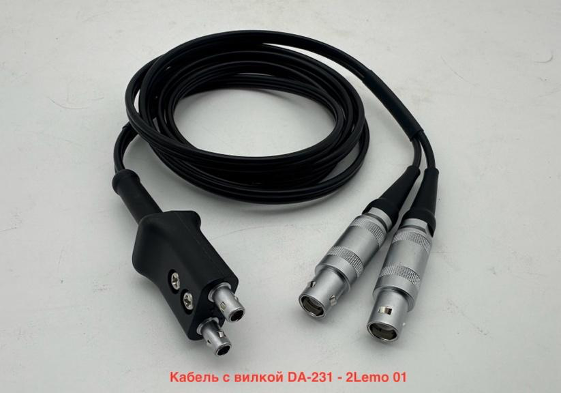

Соединительный кабель с вилкой DA-231 - 2Lemo 01 (и ему подобные).
По своему исполнению и выполняемым задачам кабель идентичен DA-231 - 2Lemo 00, но отличается типом разъема, что позволяет подключать к толщиномеру ПЭП больших размеров, позволяющие контролировать толщину крупных объектов.

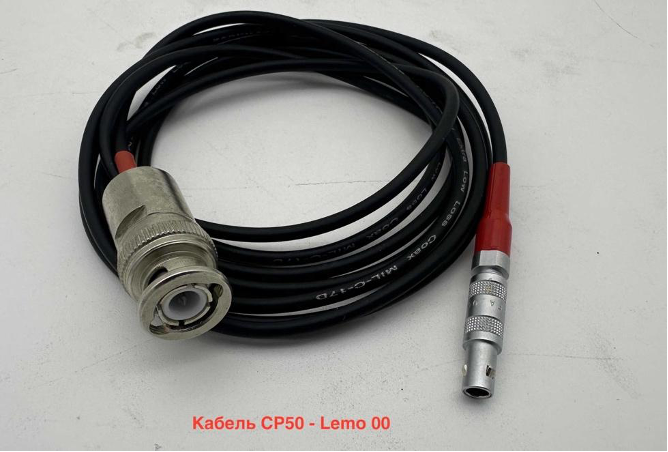

Соединительный кабель СР50-Lemo00.
Самый распространенный кабель с данным разъемом. Применяется совместно с приборами, имеющими разъемы СР-50 (данный разъем имеет обозначение СР50-74ФВ и выпускался он еще во времена СССР, поэтому производители современных приборов его не используют, но на рынке осталось еще много работающих приборов имеющих данный разъем, например ультразвуковой дефектоскоп УД-2-12 и другие специализированные установки, применяющиеся в РЖД). Еще одной особенностью его является условная совместимость с разъемами BNC (которые являются импортным аналогом СР-50).
Соединительный кабель 2СР50-Lemo00
Кабель собран по Y-образной схеме и предназначен для подключения ПЭП типа П111 и П121 к ультразвуковым дефектоскопам.

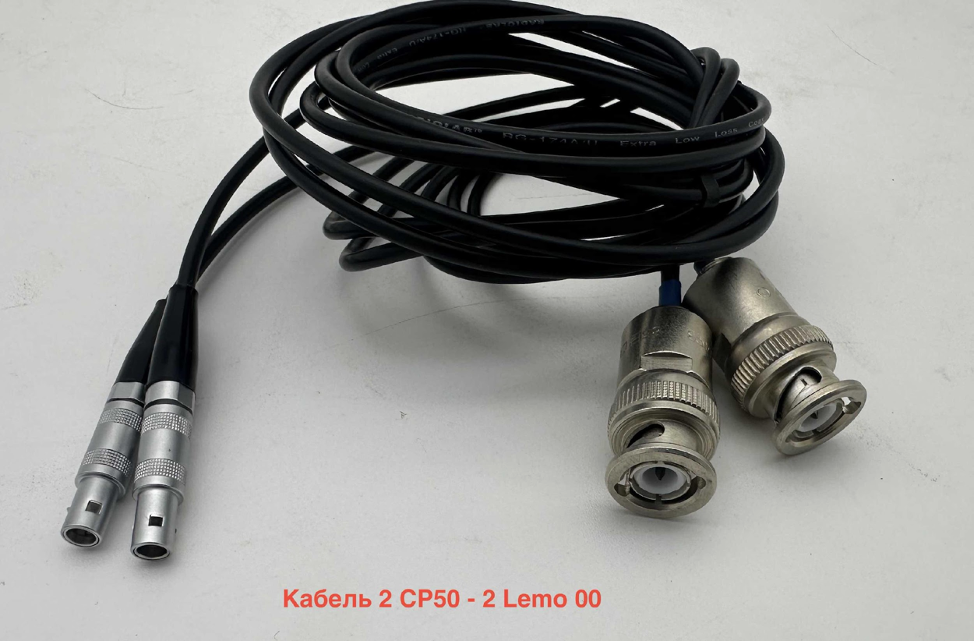

Соединительный кабель 2СР50-2Lemo00
Данный кабель представляет собой 2 кабеля СР50-Lemo00 соединенные между собой или изготовленные из двойного кабеля и предназначен для подключения раздельно-совмещенных преобразователей всех типов к ультразвуковым дефектоскопам.

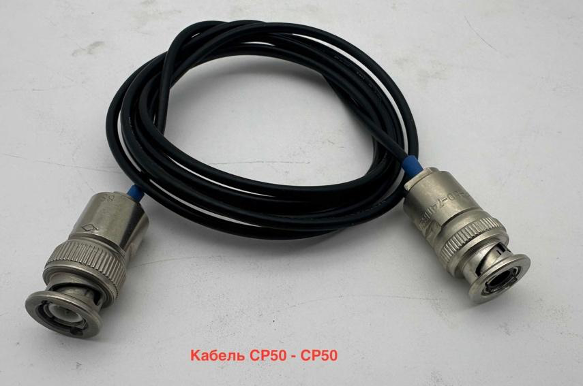

Соединительный кабель СР50-СР50
Является достаточно редким кабелем по причине его основного использования преимущественно только в специализированных ультразвуковых установках. По своему конструктиву кабель аналогичен кабелю СР50-Lemo00.

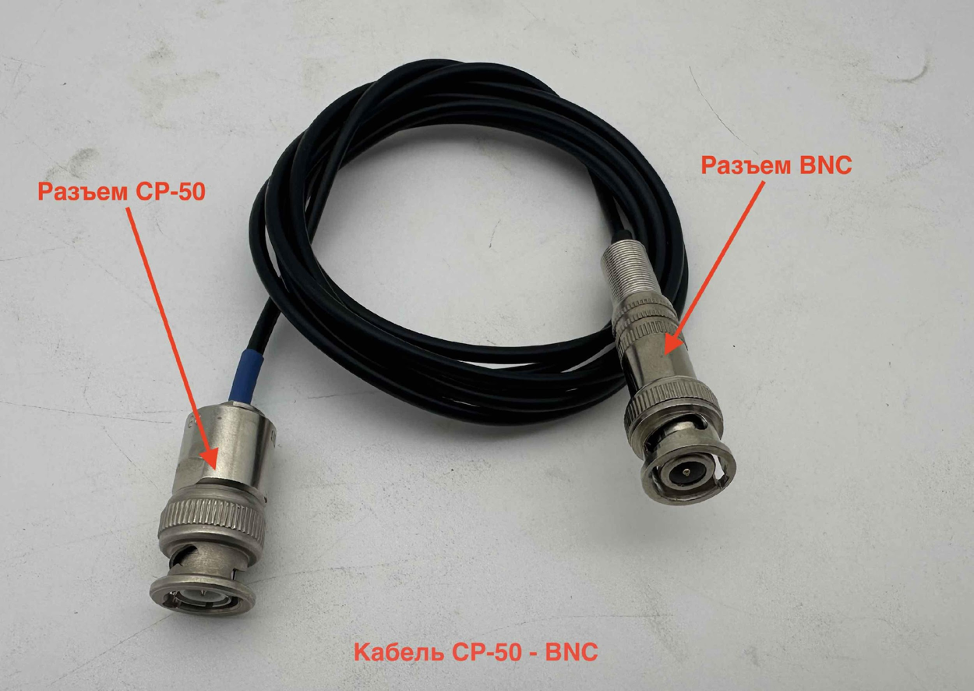

Соединительный кабель СР50-BNC.
Достаточно редкий вид кабеля, одним из его достоинств является возможность работы как с приборами, имеющими разъемы BNC так и с приборами, имеющими разъемы СР-50. В качестве примера его использования можно привести подключение дефектоскопа УД2-70 (c разъемом BNC на панели) к ПЭП с разъемом СР-50 (очень часто используются в РЖД).
Соединительный кабель СР50-M5.
Достаточно редкий вид кабеля, необходимый для соединения ультразвукового дефектоскопа с разъемами СР-50 с ПЭП имеющим разъемы М5 (по своим габаритным характеристикам разъем М5 частично похож на разъем Microdot и служит для уменьшения габаритных размеров ПЭП, для сравнения, внешний диаметр самого распространенного разъема Lemo 00 более 8 мм). Но не следует забывать, что разъем СР-50 является старым и используется только на старых дефектоскопах, таких как УД2-12.

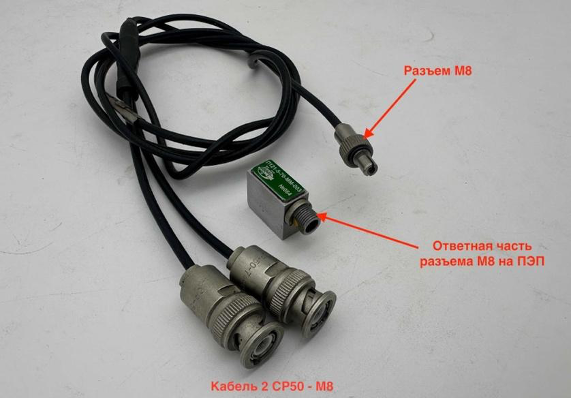

Соединительный кабель 2СР50-M5.
Также достаточно редкий кабель собранный по Y- схеме и необходимый для соединения ПЭП типа П111 и П121 с ультразвуковым дефектоскопом (ряд современных отечественных дефектоскопов выпускаются с 90х годов ХХ века и соответственно имеют разъемы СР-50, но при этом еще и сохраняют свою работоспособность, соответственно для них эти кабели и нужны).
Соединительный кабель 2СР50-2M5.
По своим свойствам этот кабель аналогичен кабелю СР50-M5 и отличается сдвоенной конструкцией (т.е. фактически, это два таких кабеля соединенных между собой). При выборе кабеля может применяться для подключения любого типа ПЭП к дефектоскопу общего назначения.

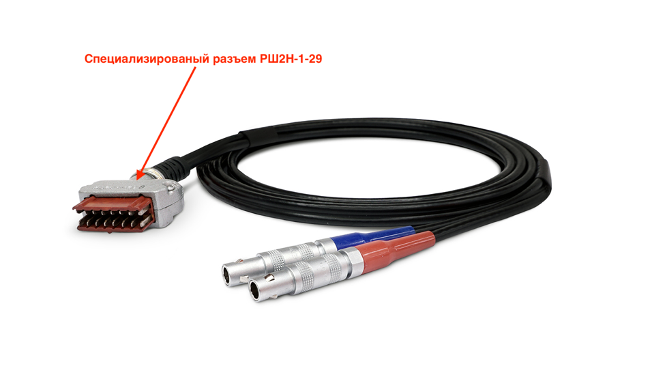

Соединительный кабель РШ16 - 2Lemo 00
Кабель специально предназначен для подключения конкретного типа толщиномера Булат к толщиномерным преобразователям типа П112, причем также конкретного производителя (данный толщиномер работает только с родными ультразвуковыми преобразователями, причем строго конкретного типа). Т.к. данный кабель служит для подключения только толщиномерного датчика П112, то соответственно он может быть только двойным.
Соединительный кабель 2СР-50-275 - 2Lemo 00
Данный кабель, по аналогии с предыдущим также предназначен только для работы с конкретным ультразвуковым толщиномером – УТ-93П (снят с производства и практически не применяется по состоянию на 2026 год). Толщиномер УТ-93П также может работать только с родными преобразователями.
Что нужно знать для правильного выбора соединительного кабеля для ультразвуковой дефектоскопии?
Выбор кабеля для подключения ПЭП начинается с анализа задачи.
При выборе кабеля для ПЭП учитывайте следующие факторы:
1. Для понимания задачи подключения необходимо детально ознакомиться с руководством по эксплуатации или паспортом как на ультразвуковой дефектоскоп/толщиномер, так и на ультразвуковой преобразователь ПЭП. Как правило, там указаны типы разъемов, и на основе этой информации можно сделать правильный выбор кабеля для ПЭП, но учитывая их особенности, описанные выше.
2. Также есть еще два момента, требующие внимания. Первый момент при выборе кабеля для ПЭП: производителей кабелей на рынке достаточно много (каждая фирма, производящая ультразвуковой дефектоскоп или толщиномер в обязательном порядке производит и соединительные кабели). При выборе кабеля для ПЭП помните: маркировка различается у производителей, но кабели взаимозаменяемы, т.е. кабель Lemo00-Lemo00 одного производителя будет работать с датчиками и приборами другого производителя, а вот кабель с вилкой DA-231 и ему подобные уже нет.

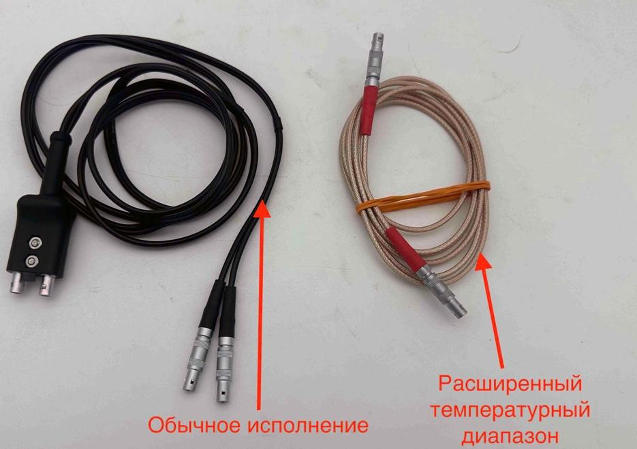

3. И второй момент, требующий внимания, это то, что практически все производители выпускают кабели как в обычном исполнении, так и в расширенном температурном диапазоне. Например, кабель для подключения УЗ ПЭП BNC-Lemo 00 (одинарный) имеет расширенный температурный режим (-50°+250°C). Выбор такого типа кабеля необходим для работы в экстремальных условиях на предприятиях.
Чек-лист выбора по выбору соединительного кабеля для ультразвукового контроля
1. Выбор кабеля по типу прибора:
√ - Дефектоскоп для работы с ПЭП (указать модель)
√ - Толщиномер для подключения ПЭП (указать модель)
√ - Специализированная установка для ПЭП (указать модель)
2. Выбор кабеля по типу ПЭП (с указанием производителя):
√ - ПЭП совмещенный прямой (П111)
√ - ПЭП раздельно-совмещенный (П112)
√ - ПЭП наклонный (П121)
√ - ПЭП раздельно-совмещенный наклонный (П122, в т.ч. хордовой)
√ - Специализированные ПЭП (указать тип)
3. Выбор длины кабеля для ПЭП:
√ - Стандартная длина производителя (как правило, 1,3 или 1,5 м)
√ - Нестандартная длина (указать в метрах)
4. Выбор кабеля для ПЭП по температурному режиму:
√ - Стандартный температурный диапазон
√ - Расширенный температурный диапазон
5. Иные технические требования к кабеля
Заключение
Правильный выбор кабеля для подключения ПЭП к дефектоскопу или толщиномеру зависит от типа разъемов на приборе и датчике, длины кабеля (300-3300 мм) и условий эксплуатации. Необходимо учитывать совместимость разъемов (Lemo, BNC, СР-50, Microdot и др.), тип преобразователя (П111, П121, П112, П122) и температурный диапазон работы. Перед покупкой следует изучить документацию на оборудование и использовать чек-лист для правильного подбора кабеля.
