Ультразвуковой дефектоскоп УСД-20 применяется для неуничтожающего обнаружения дефектов в материалах. Основной принцип его функционирования заключается в проникновении ультразвуковых волн в материал и отражении их от дефектов, что позволяет определить их расположение и размеры.
Высокая точность и чувствительность являются ключевыми преимуществами ультразвукового дефектоскопа УСД-20. Он способен обнаруживать дефекты различных размеров и типов, что делает его важным инструментом при контроле качества материалов.

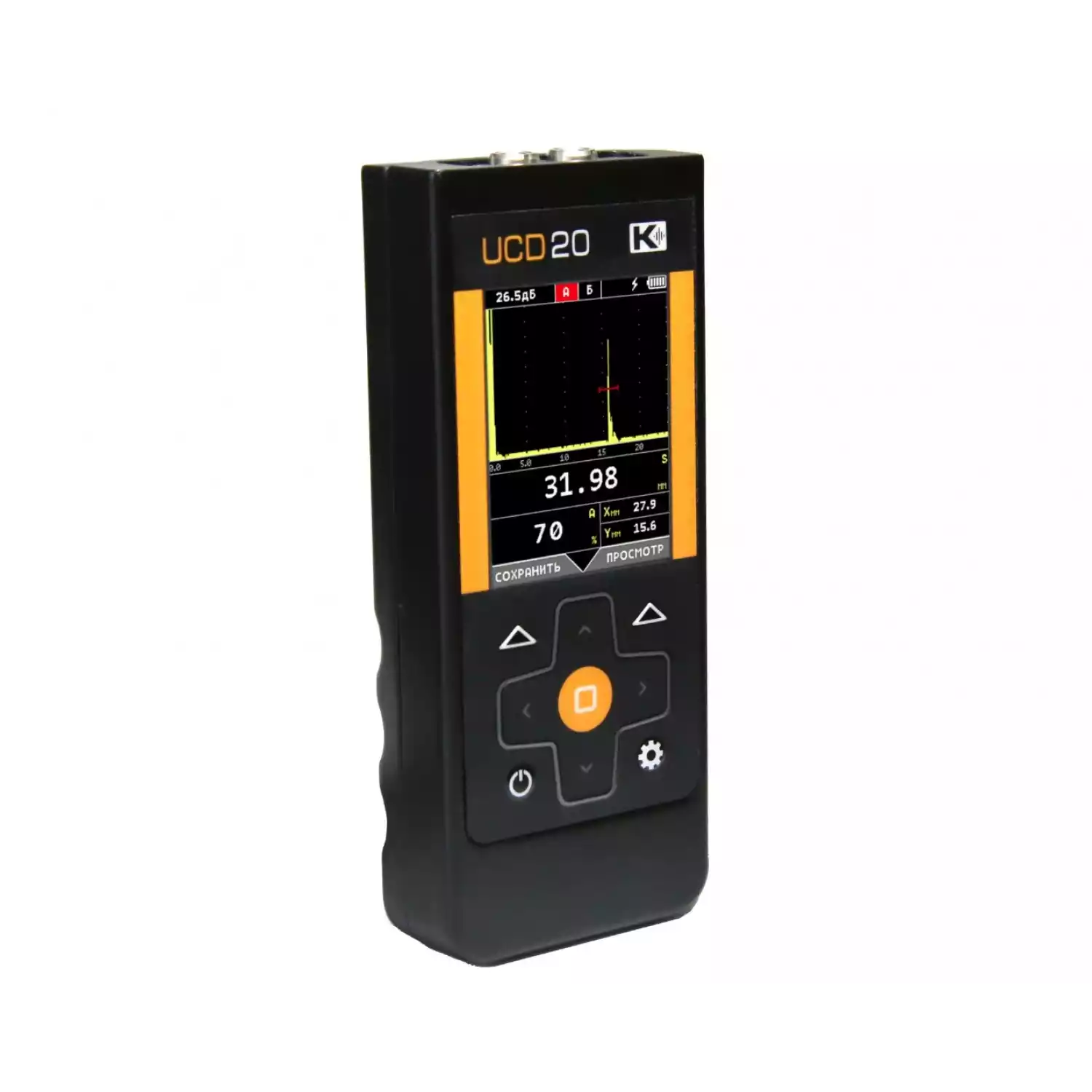

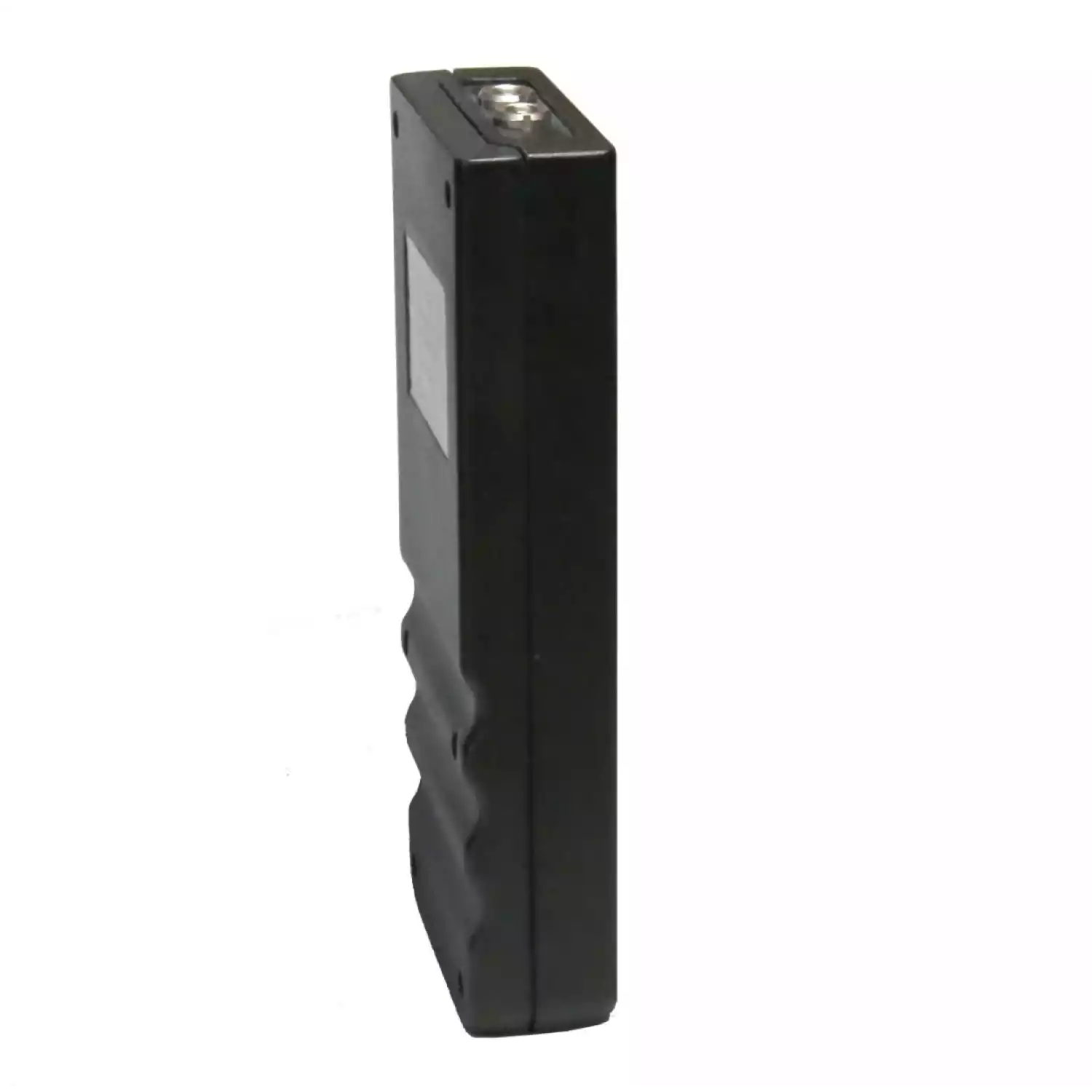

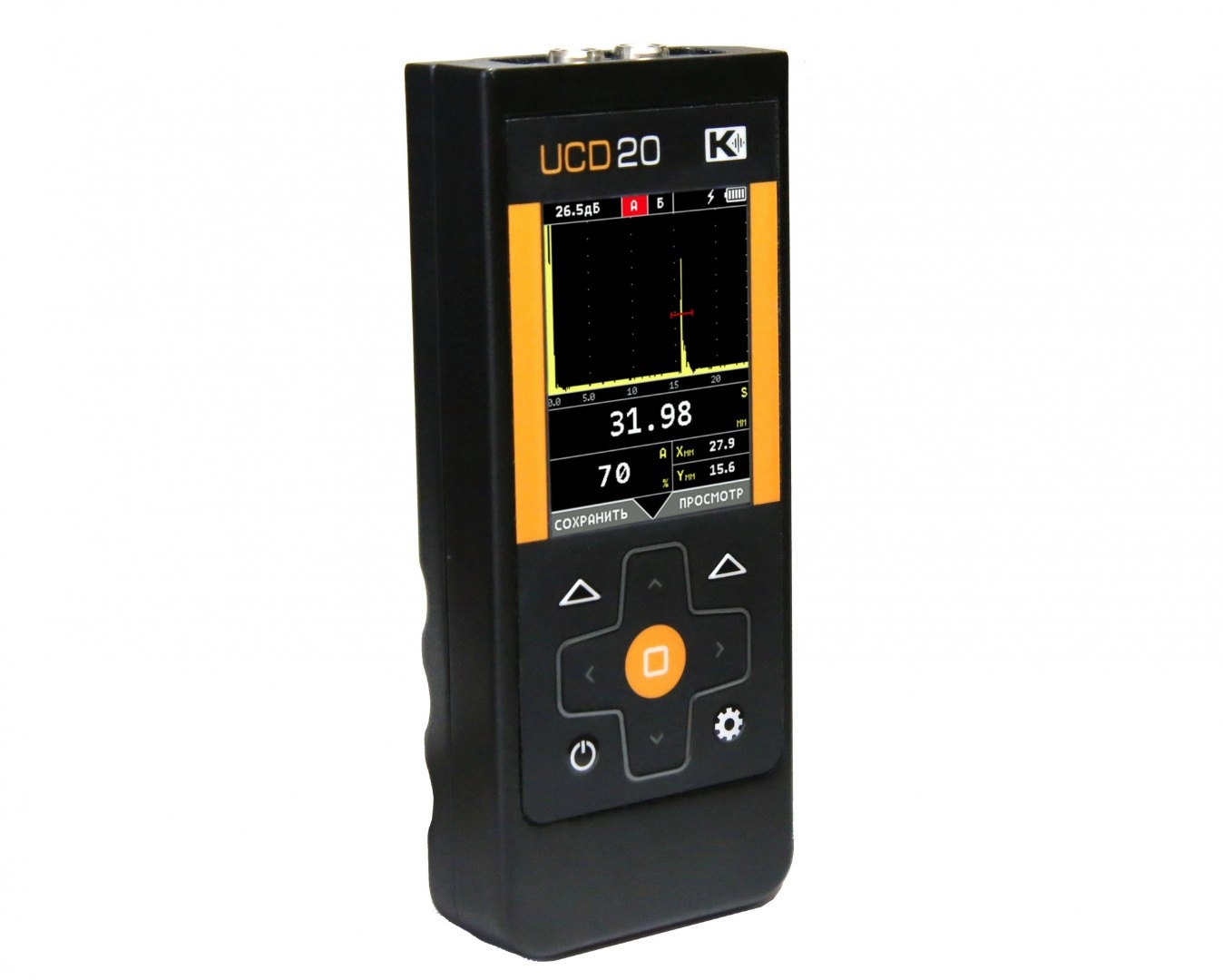

Устройство представляет собой портативный комплекс, состоящий из основного блока с дисплеем, ультразвуковой аппаратуры и набора датчиков. Его легкость и удобство использования обеспечивают возможность проведения контрольных измерений в различных условиях.

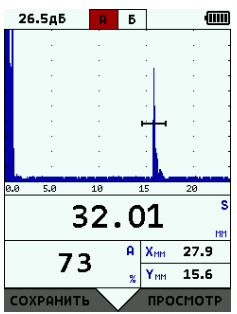

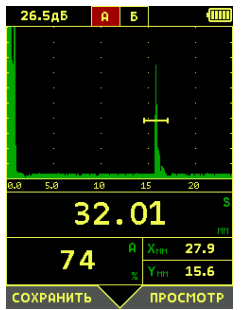

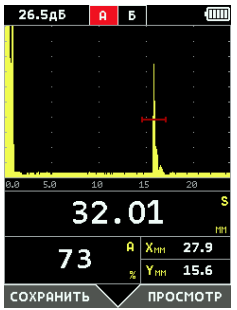

Цветовые палитры экрана
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
ВРЧ |
|
Развертка
|
мин.: 0 - 1,8 мкс (0-5 мм) |
|
|
макс.: 0 - 267 мкс (0-800 мм, сталь) |
|
Диапазон скоростей
|
1000 - 20 000 м/с |
|
Задержка
|
от 0 до 347 мкс |
|
Максимальная длина контролируемого материала (сталь)
|
до 800 мм (эхо-режим), 1600 мм (теневой режим) |
|
Задержка в призме
|
0 - 100 мкс с точностью 0,01 мкс |
|
Зондирующий импульс
|
радиоимпульс, амплитудой 200 В, |
|
|
с регулируемым от 0,5 до 2 числом периодов, |
|
|
с шагом 0,5 (половина периода частоты) |
|
Частота повторений ЗИ
|
400 Гц |
|
Усилитель
|
широкополосный 0.5-20 МГц (-6 дБ) |
|
Согласование с ПЭП сторонних производителей
|
нет |
|
Диапазон регулировки усиления
|
92 дБ, с шагом 0.5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ)
|
линейная с диапазоном до 20 дБ |
|
Кривая Амплитуда-Расстояние (АРК)
|
нет |
|
Детектирование
|
полное, радиосигнал (во всем диапазоне развертки) |
|
Отображение сигналов на экране (визуализация)
|
А-скан |
|
Дополнительная клавиша +dB
|
нет |
|
Автоматическая калибровка задержки в призме
|
нет |
|
Автоматическая калибровка диапазона контроля при заданной толщине шва
|
нет |
|
Автоматическая калибровка скорости УЗК
|
нет |
|
Отсечка
|
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля
|
две независимых зоны, начало и ширина |
|
|
изменяются во всем диапазоне развертки, |
|
|
уровни порогов задаются от 0 до 95% |
|
|
высоты экрана при детектировании и |
|
|
от -95% до +95% при радиосигнале с шагом |
|
|
1%, индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД
|
дефект в первой зоне, |
|
|
дефект во второй зоне, |
|
|
дефект в первой и во второй зонах, |
|
|
дефект в одной из зон |
|
Функция АРД
|
нет |
|
Цифровая фильтрация сигнала
|
нет |
|
Аналоговая фильтрация сигнала
|
нет |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между |
|
|
сигналами в зонах, по фронту, по максимуму |
|
|
сигнала или по переходу "через 0" |
|
Измерение амплитуды
|
в процентах от высоты экрана, |
|
|
в дБ относительно уровня порога в зоне |
|
Сравнение с сохраненным эталонным сигналом
|
нет |
|
Поддержка стандарта контроля сварных швов AWS D1.1
|
нет |
|
Обработка изображения на экране после «заморозки» экрана
|
Статичная картинка |
|
Дисплей
|
Цветной высококонтрастный, TFT 320 х 240 точек, |
|
|
(44 х 58 мм). Специальная функция для работы на ярком солнечном свете |
|
Смена цветовых схем экрана под особенности зрения и условий освещенности
|
да |
|
Смена ориентации экрана
|
во всех 4х положениях |
|
Язык меню
|
русский, английский |
|
Память
|
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
|
|
1000 протоколов контроля с А-сканом |
|
Интерфейс
|
USB |
|

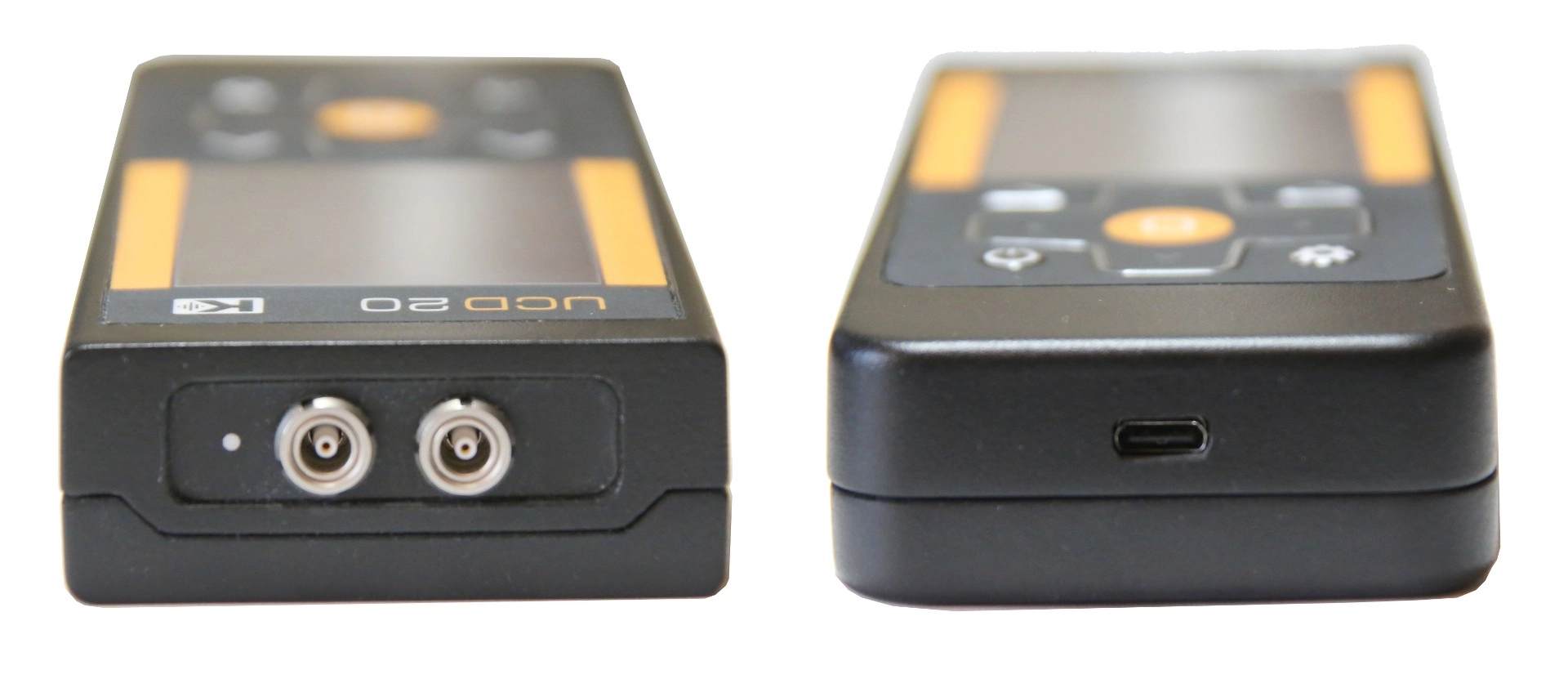

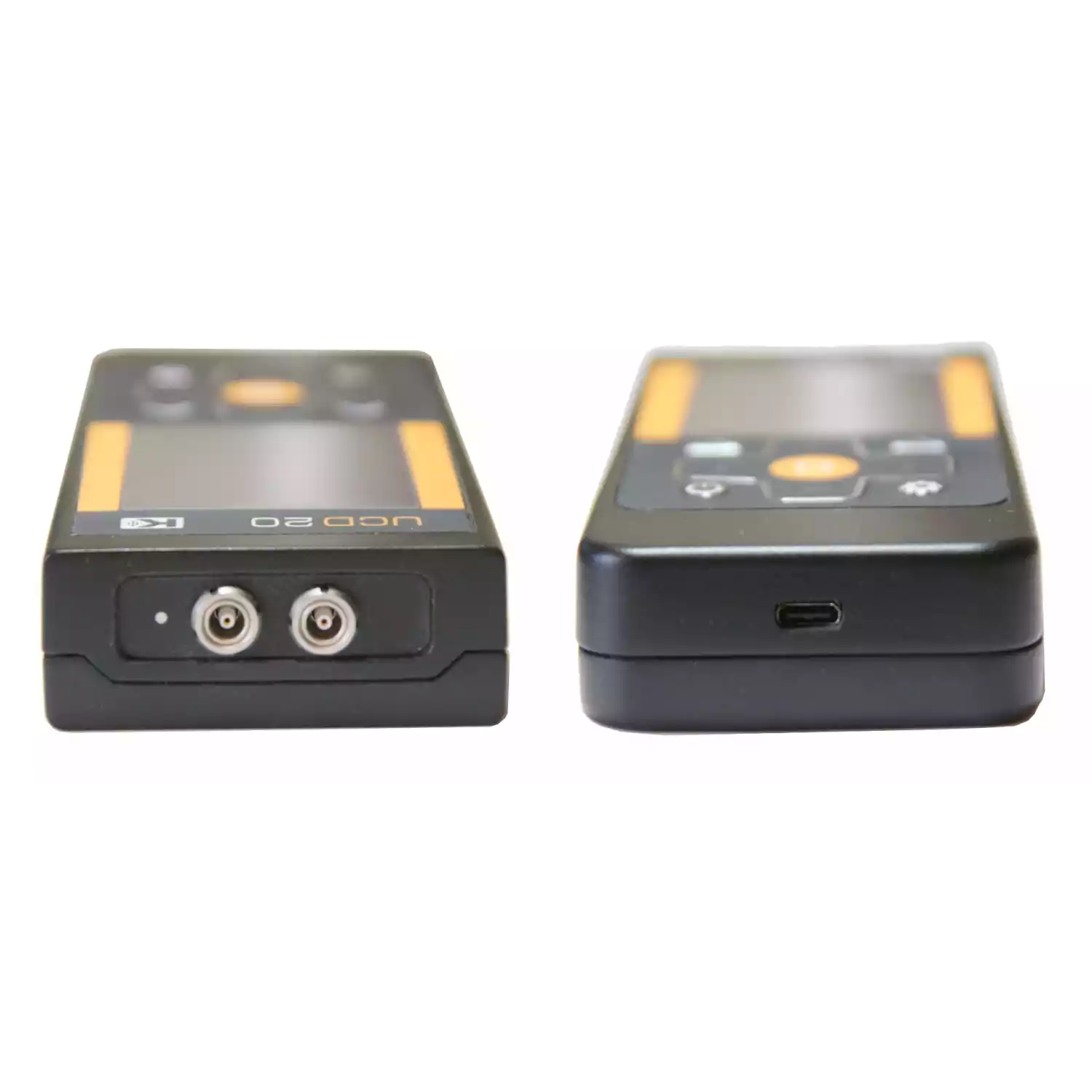

Разъемы преобразователей
|
2 х Lemo 00 |
|
Аккумулятор
|
встроенный, 3,7В/3,5А/ч |
|
Время работы
|
до 20 часов |
|
Внешнее питание
|
блок питания 220В AC |
|
Напряжение питания
|
5В / 2,5А DC |
|
Диапазон рабочих температур
|
от -25°C до +55°C |
|
Размер (В x Ш x Д)
|
155 мм x 65 мм x 28 мм |
|
Масса
|
0,24 кг с аккумулятором |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:

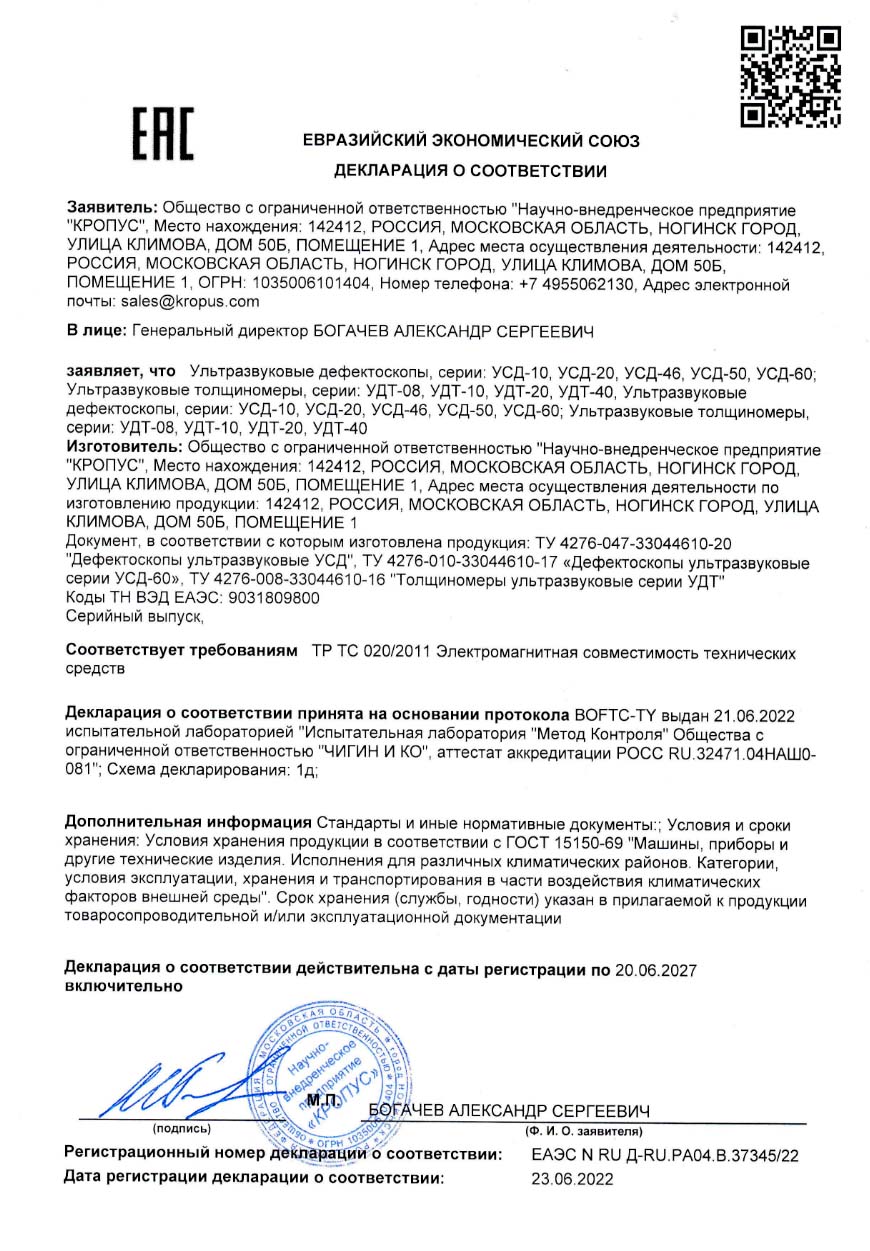

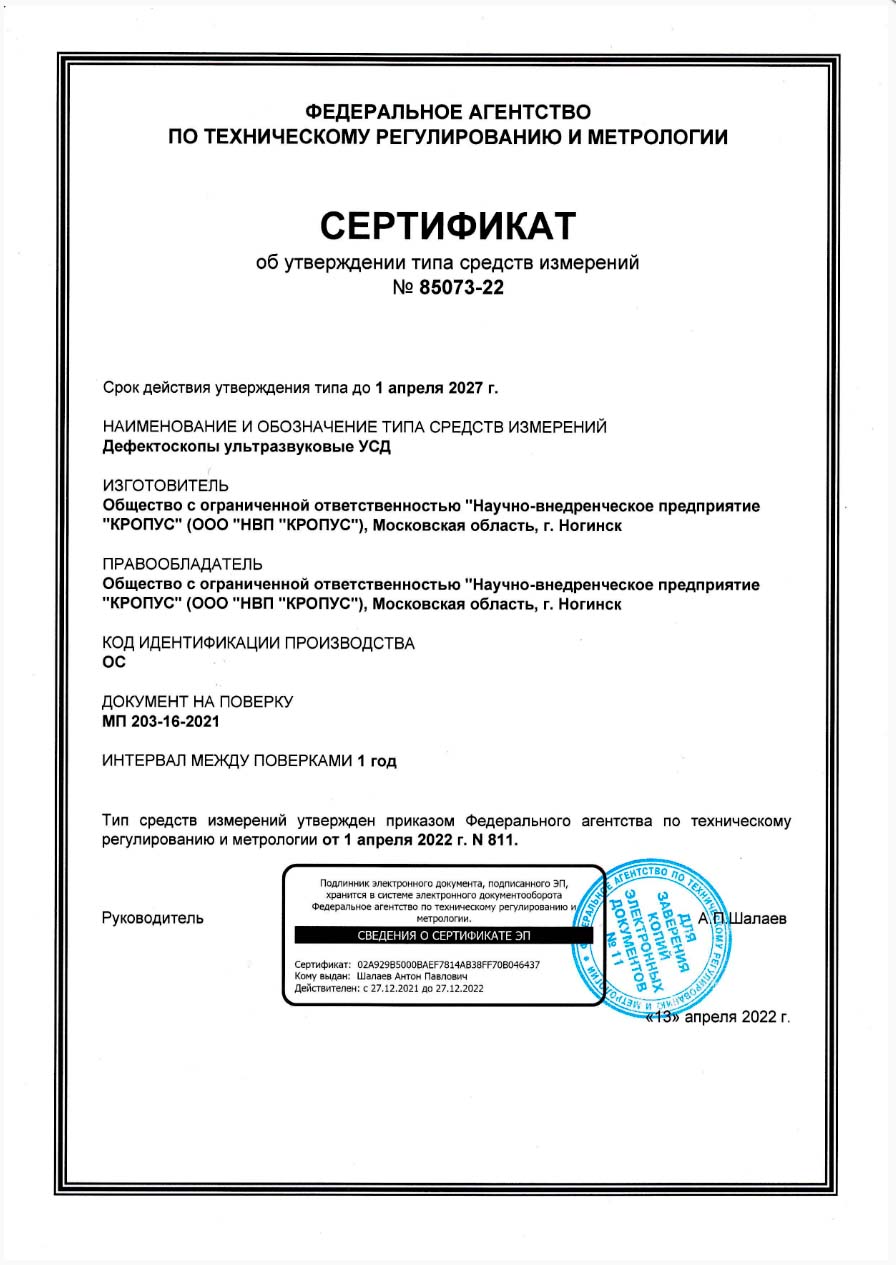

Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
