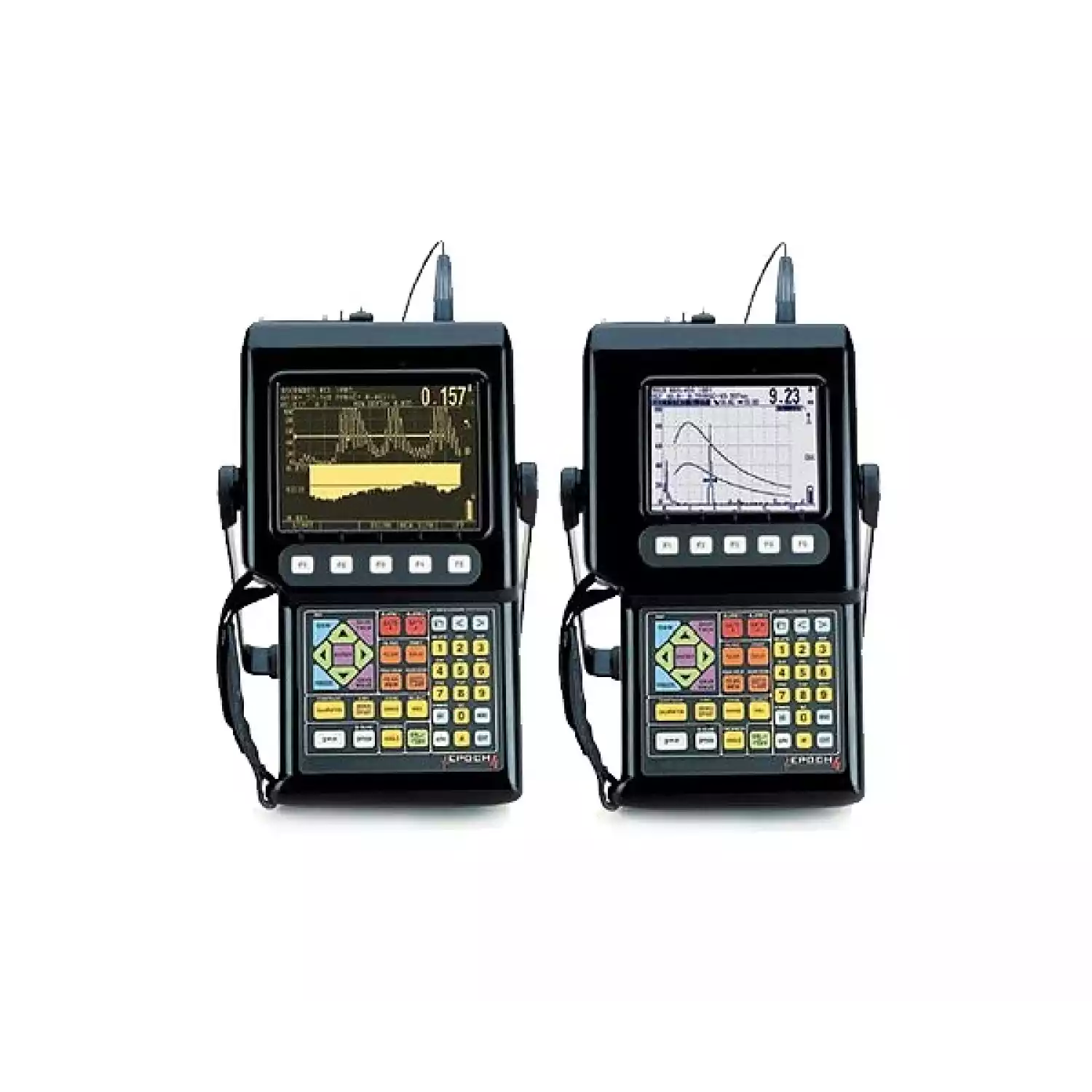

Panametrics EPOCH 4 цифровой ультразвуковой дефектоскоп, который сочетает в себе мощные возможности измерения, внутренний регистратор данных и большой набор программного обеспечения для решения широкого спектра задач.
Функции обработки сигналов включают 25 МГц диапазон для тестирования тонких материалов, настраиваемый генератор прямоугольных импульсов для оптимальной проницаемости толстых или размягченных материалов и узкополосные фильтры для улучшения соотношения сигнал - шум при измерениях, требующих высокой мощности. Дефектоскоп ЕРОСН 4 обладает прочным корпусом и удобной клавиатурой прямого доступа и предлагает на выбор жидкокристаллический (ЖК) или электролюминесцентный дисплей (ЭЛ) высокого разрешения. EPOCH 4 с ЖК-дисплеем обеспечивает оптимальный просмотр формы волны и показаний измерений даже при прямом солнечном свете. Электролюминесцентный дисплей имеет четыре градации яркости, обеспечивает хорошую видимость даже под очень малым углом зрения.
Регистратор данных большой емкости ультразвукового дефектоскопа Epoch 4 позволяет сохранять данные на месте проведения работ с последующей передачей на ПК, посредством гибкой интерфейсной программы.
Прочный корпус, большой дисплей и функциональная клавиатура с цветными клавишами ЕРОСН 4 позволяет легко и быстро производить измерения в тяжелых условиях.
Клавиши увеличения мощности, заморозки, сохранения толщины и формы волны, ввод, сгруппированы вместе, что позволяет нажимать на них большим пальцем и работать с прибором одной рукой при установке всех параметров.
Пять функциональных кнопок дают прямой доступ к предустановленным значениям параметров, которые могут быть изменены оператором.
Ультразвуковой дефектоскоп EPOCH 4 поставляется с клавиатурой, как с английскими символами, так и с символами в международном формате. Язык интерфейса Немецкий, Английский, Русский, Французский, Японский и другие выбираются пользователем.
Усовершенствованный регистратор данных разработан для облегчения обеспечения всех задач дефектоскопии и измерения толщины. Все сохраненные данные могут быть систематизированы в виде буквенно-цифровых файлов и идентификационных кодов (ID) которые можно просматривать на дисплее. Функция Memo позволяет ввод дополнительных данных измерений, а функция редактировать используется для удаления файлов.
Сохранение и вызов данных измерений 500 форм волны или 10000 измерений толщины.
Опция расширения внутренней памяти обеспечивает увеличение емкости до 2000 форм волны до 40000 измерений толщины.
Опциональная интерфейсная программа дает возможность передачи, редактирования, документирования данных на ПК. Это мощный инструмент, обеспечивающий печать, копирование, экспорт в текстовые документы или таблицы для дальнейшего форматирования отчетных документов.
Дополнительно интерфейсная программа позволяет создание пользовательских баз данных, последовательностей ID кодов. После передачи данных обратно в EPOCH 4 инспектор может легко и быстро заполнить базу данных, сохранив желаемые показания измерений и форм волны.
DAC (Коррекция амплитуды ВРЧ)
Вычисляет амплитуду сигнала в процентах или децебеллах в зависимости от кривой ВРЧ (ASME, ASME -3, или JIS). Дефекты одного размера достигают максимума вдоль кривой независимо от их положения. (PN: EP 4/ DAC)
CSC (Коррекция криволинейной поверхности)
Корректирует данные контроля, что бы получить точные значения УЗ пути при контроле изогнутых поверхностей типа труб. (PN: EP 4/ CSC)
Точечная сварка
Опция Оверлея сварки позволяет производить экранное сравнение реальной волны с сохраненной шаблонной формой. Функция сортировки позволяет сортировать по признакам " хороший ", «не провар», «слипание» или по двум, другим параметрам.
(PN: EP 4/ SPOTWELD)
TVG (Изменение усиления по времени)
TVG с 40 дБ динамическим диапазоном корректирует расстояние / амплитуду в зависимости от затухания в материале и распространения луча. (PN: EP 4/ TVG)
Плавающий строб
Автоматически устанавливает уровень импульса на 6 дБ или 12 дБ эхо сигнала. Обеспечивает устойчивость результатов при использовании режима работы глубины по фронту. (PN: EP 4/ FG)
Интерфейсный строб
Используется преимущественно в иммерсионных приложениях, когда расстояние между датчиком и передней поверхностью объекта непрерывно изменяется. При использовании сохраняет эхо интерфейса на левой стороне экрана ЕРОСН 4. (PN: EP 4/ IG)
AWSD 1.1 и D 1.5
Обеспечивает динамическую классификацию несплошностей в сварных швах для различных AWS приложений. Это позволяет производить контроль более эффективно, исключая ручной подсчет. (PN: EP 4/ AWS)
Анализ формы волны
Используется для выбора определенных двух точек вдоль формы волны А - скана, и получения измерения времени / толщины между ними и разность дБ между ними. Применяется для измерения наслоения накипи / окисла на внутренней поверхности бойлерных труб. (PN: EP 4/ W AVE)
DGS / AVG Оценка размеров дефекта
Способ оценки размеров дефектов, который позволяет оценивать эхо сигналы, используя DGS / AVG диаграмму, связанную с отдельным типом датчика или материала. DGS / AVG диаграмма показывает отношение между высотой эха, размера дефекта и расстояние до датчика. (PN: EP 4/ DGS / AVG)
Расширенная память
Повышает емкость регистра данных с 500 форм волны /10,000 измерений толщины до 2,000 форм волны /40,000 измерений толщины. (PN: EP 4/ MEM)
Высокая частота зондирующего импульса 1000 Гц
Увеличивает частоту повторений импульса для инспекции при высокой скорости сканирования. Программа фиксирует частоту повторений импульса на уровне 1 Кгц. (PN: EP 4/ HPRF)
Низкая частота зондирующего импульса 30 Гц
Уменьшает или убирает «круговые шумы», устанавливая частоту повторений импульса на 30 Гц Это может быть необходимо для инспекции материалов с большой длиной пути ультразвука или высоким затуханием. (PN: EP 4/ LPRF)
Авто - заморозка
Позволяет автоматически заморозить А - скан формы волны при срабатывании сигнализации. (PN: EP 4/ AUTOFREEZE)
B - Scan
Формирует легко понятный профиль поперечного разреза инспектируемого объекта. Отлично подходит для составления карт коррозии труб, бойлеров и резервуаров для хранения. Этот вид может быть использован для визуальной проверки полученных данных измерений толщины и выделения области с критически тонким уровнем толщины. Свяжитесь с нами для получения детального буклета опции B - Scan. (PN: EP 4/ BSCAN)
Экран: 320 пиксель (ширина) на 240 пиксель (высота), электролюминесцентный или жидкокристаллический экран. Частота обновления изображения на экране - минимум 60 Гц.
Усиление: Максимальное 110 дБ с регулировкой через 0,1 дБ. Функция опорного уровня с изменением добавочного усиления с шагом 6 или 0,1 дБ по выбору.
Самотестирование: Непрерывное автоматическое самотестирование компенсирует амплитуду зондирующих импульсов и чувствительность приемника в зависимости от температуры и степени износа прибора.
Самонастройка преобразователей: Автоматическая настройка преобразователей с учетом величины Задержки и/или Скорости звука в материале
Отсечка: От 0 до 80% всей высоты экрана с шагом регулировки 1%
Единицы измерения: Английские, метрические или в микросекундах
Скорость звука в материале: От 635 до 15420 м/сек
Задержка: От 0 до 350 м/сек
Диапазон развертки: От 1 до 5000 мм. На весь экран для скорости продольной волны в стали. Расширенный - до 10000 мм (по отдельному заказу)
Измерение расстояний: Показания толщины (большими цифрами) от одиночного эхо-сигнала или между 2-мя эхо-сигналами в режиме "эхо-эхо" или расстояния по ходу луча, вдоль поверхности ввода и глубины залегания (большими цифрами по выбору) при контроле наклонными преобразователем. Измерение по максимуму или переднему фронту эхо-сигнала, находящегося в пределах строб-импульса. Дополнительно показания в микросекундах в режиме реального времени.
Угол ввода: Возможность установки фиксированных значений 00, 300 , 450 , 600 , 700 или произвольных от 100 до 850 с дискретностью 0,10.
Начало строб импульса: "Вкл." или "Выкл." с возможностью установки в пределах от 2% до 95% всей высоты экрана при детектированных и недетектированных формах отображения сигналов.
Расширение строб-импульса (электронная лупа): Позволяет расширить часть изображения, находящуюся в пределах строб-импульса на всю ширину координатной сетки.
Запоминание огибающей: Одновременное изображение текущих эхо-сигналов и их огибающей при сканировании.
Удержание эхо-сигнала: Фиксация и удержание на экране изображения эхо-сигналов с возможностью перемещения строб-импульсов для измерения координат зоны отражения и амплитуд эхо-сигналов.
Тип генератора импульсов: По выбору - ударного возбуждения или подстраиваемый прямоугольных импульсов.
Энергия зондирующих импульсов: По выбору - низкая, средняя, высокая.
Электрическое демпфирование: По выбору - 50 , 63 , 150 или 400 Ом.
Детектирование: Двухполупериодное, однополупериодное положительное или отрицательное или недетектированный сигнал.
Частотный диапазон: До 25 МГц при -3 дБ.
Фильтры: Широкополосный, узкополосный, низкочастотный и высокочастотный фильтры по выбору заказчика.
Методы контроля: Эхоимпульсный совмещенным преобразователем, эхоимпульсный раздельно-совмещенным преобразователем, метод прохождения.
Автоматическая сигнализация: По амплитуде (+/-) или минимальной глубине.
Память: Стандартная память - 360 изображений эхо-сигналов (А-сканов) с параметрами настройки или 12000 показаний толщины. По отдельному заказу - всего 720 изображений эхо-сигналов или 24000 показаний толщины.
Идентификаторы: 8-знаковые буквенно-цифровые имена или 16-знаковые буквенно-цифровые имена идентификаторов. Режим записи комментариев. Функции редактирования позволяют удаление, вставку и очистку.
Рабочая температура:
Электролюминесцентный экран: от -20°С до 50° С.
Жидкокристаллический экран: от 0°С до 50°С.
Температура хранения:
Электролюминесцентный экран: от -20°С до 50° С.
Жидкокристаллический экран: от -20°С до 50°C. (с батареями)
Электролюминесцентный экран: от -40°С до 70°С (без батарей)
Жидкокристаллический экран: от -15°С до 60°С (без батарей)
Питание: Сеть переменного тока 100-120 В , 200-240 В , 50-60 Гц.
Аккумуляторная батарея: Внутренняя никель-металл-гидридная сборка на 12 В и 4000 мА/ч, по отдельному заказу - 8 батареек "АА".
Рабочий ресурс батарей: 8 часов номинально.
Время зарядки батарей: 2 часа.
Состояние батареи: Отображается постоянно с сигнализацией о разряде при ресурсе менее 0,5 часа.
Разъемы кабелей преобразователей: BNC или LEMO 1.
Клавиатура: Англоязычная или с международной символикой.
Языки: Английский, французский, немецкий, испанский или итальянский по выбору с клавиатуры, язык пользователя по индивидуальному заказу.
Коммуникационный порт RS-232: Последовательный коммуникационный порт обеспечивает сопряжение с IIBM-совместимыми компьютерами и матричными принтерами типа Epson FX80. Максимальная скорость передачи данных 19,2 Кбод.
Высокоскоростной параллельный порт: Позволяет осуществить быстрое сопряжение с внешними приборами.
Аналоговый выход: По выбору с клавиатуры устанавливает напряжение выхода в зависимости от глубины залегания или амплитуды эхо-сигнала.
Видеовыход: Видеовыход для соединения со стандартным VGA монитором.
Размеры: Электролюминесцентный экран (283 х 166 х 66 мм), жидкокристаллический экран (283 х 166 х 61 мм)
Масса дефектоскопа Epoch 4: 2,4 Кг.
Требования к ПК: Системные требования Microsoft Windows 1 ХР, Windows 2000, Windows NT 4.0 или Windows 98. Microsoft Internet Explorer 6.0
Гарантия на ультразвуковой дефектоскоп Epoch 4 Panametrics: 1 год, на батарею не распространяется.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
