Что из себя представляет комплект ВИК?
Комплект для проведения визуально-измерительного контроля (общепринятое сокращение ВИК), как следует из названия предназначен для проведения этого самого визуально измерительного контроля на объектах в сфере госрегулирования т.е., другими словами, на опасных производственных объектах таких как АЭС, магистральные нефте- и газопроводы и др.
По своей сути это регламентированный набор специализированных инструментов таких как линейка, рулетка, угольник, шаблоны сварщика, измерительные лупы и др. уложенные в специально изготовленную сумку (рюкзак).
В зависимости от разновидностей и отраслевого назначения типы и количество входящих в его состав предметов могут изменяться. Все предметы входящие в данный комплект имеют основным своим назначением в той или иной степени непосредственно участвовать в измерении геометрии сварных соединений и дефектов сварных швов и основного металла, выходящих на поверхность. Т.к. работы с применением этого набора проводятся в сфере госрегулирования то и соответственно этот комплект должен иметь метрологическую аттестацию (поверку/калибровку).
Какие комплекты ВИК бывают?
Перед тем как выбрать комплект ВИК, необходимо разобраться в существующих типах наборов и их особенностях.
ВИК «Базовый»
Комплекты ВИК так называемого базового уровня, условно соответствующие отмененному РД 03-606-03. Обычно у всех производителей он имеет минимально необходимый набор предметов для проведения визуально-измерительного контроля и как следствие самую низкую цену в рамках модельного ряда.
Пример комплектации:
-
Штангенциркуль ШЦ-1-150-0,02
-
Мел термостойкий
-
Блокнот
-
Карандаш
-
Ручка
-
Общий сертификат о калибровке
Немного поясним его комплектацию.

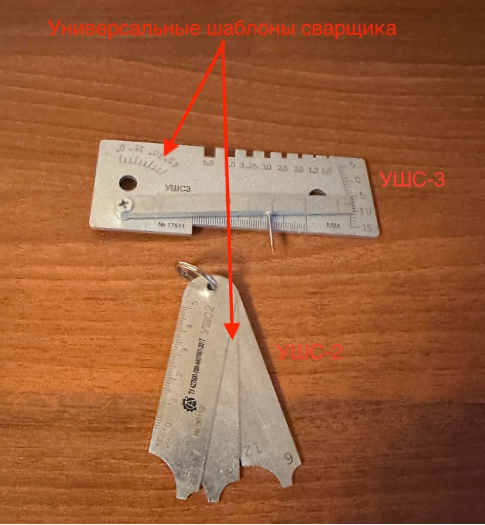

Универсальный шаблон УШС-3, строго присутствует в любой комплектации комплекта ВИК у любого производителя, без него смысл комплекта теряется, и он прописан во всех отраслевых НТД.
Далее идут щупы и радиусные шаблоны, тут немного попроще, производители обычно кладут их в соответствии с пожеланиями заказчика т.е. они могут быть №1, №2, №3 и №4 соответственно.
Штангенциркуль, как правило используется длиной 150 мм, соответственно без него комплект не имеет смысла также как и без УШС-3, по точности от обычно 0,05 или 0,02.
Линейка измерительная, также имеется в каждом наборе ВИК и обычно она длиной 150 мм, но очень часто бывает и 300 мм по доп. Требованиям заказчика.
Угольники обычно используются типа УП (регламентировано РД 03-606-03), самый применяемый размер 150х100 мм, но возможна и комплектация большими размерами, все зависит от решаемых задач и требований НТД и тех карт на проведение контроля.
Рулетка может быть как 2м, так и 5м, но обычно 2м всем заказчикам для решения их задач хватает.
В набор также входит лупа увеличительная (не путать с лупой измерительной ЛИ-10Х), она необходима в тех случаях, когда необходимо измерять мелкие дефекты, соответственно, измерения проводятся с ее помощью и помощью линейки или штангенциркуля (нечего более точного для измерения размеров маленьких дефектов в базовый набор не входит).
Ну и в заключении в набор входят пишущие принадлежности, фонарик и сама укладочная сумка. Если говорить о сумке, то тут у различных производителей есть несколько вариаций:
-
Сумка с отделениями (карманами) или резинками под каждый инструмент;
-
Жесткий пластиковый кейс с большим количеством отделений (как правило у всех производителей он берется стандартный, близкий по функционалу для решения задачи);
-
Рюкзак на спину с большим количеством отделений, по функционалу и виду похожий на сумку, но предназначенный для ношения за спиной, ряд специалистов считает данное решение крайне удобным, особенно в условиях полевой эксплуатации.
Последний момент требующий рассмотрения — это его метрологическая аттестация, но тут все просто, т.к. комплектация бюджетная (все на «минималках») то и соответственно поставляется данный набор с сертификатом калибровки от производителя, но с одним нюансом, что не следует путать калибровку производителя с калибровкой в национальной системе аккредитации с расчетом неопределенности – это принципиально разные вещи.
Преимущества:
-
Низкая цена
-
Выполнения базового уровня требований НТД
-
Низкий вес
-
Комплект является самым востребованным и как правило у всех производителей есть на складе в наличии
Недостатки:
-
Небогатая комплектация (отсутствует измерительная лупа и другие важные предметы)
-
Наличие калибровки, а не поверки – во многих случаях для работы подрядчики требуют наличие именно поверенного инструмента (со ссылками на ФГИС Аршин)

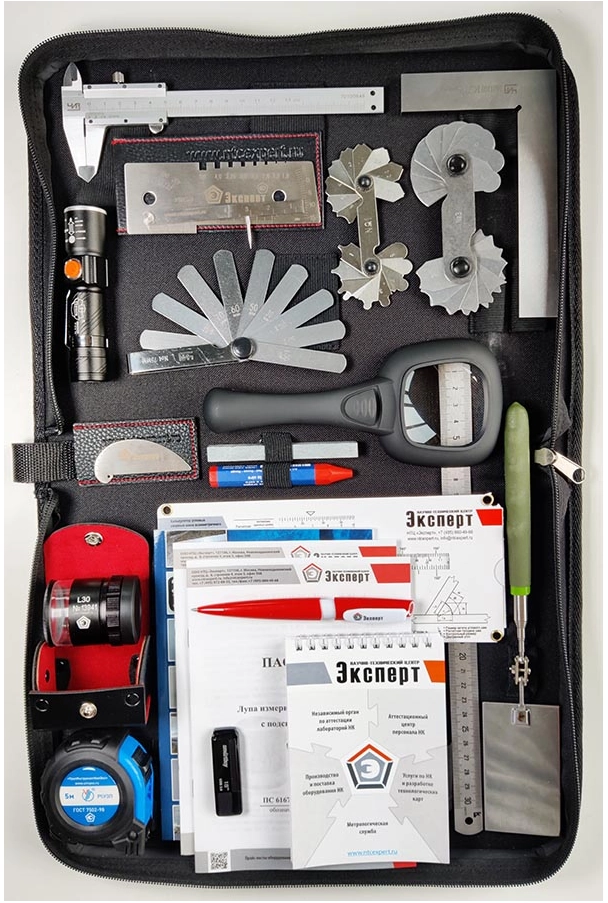

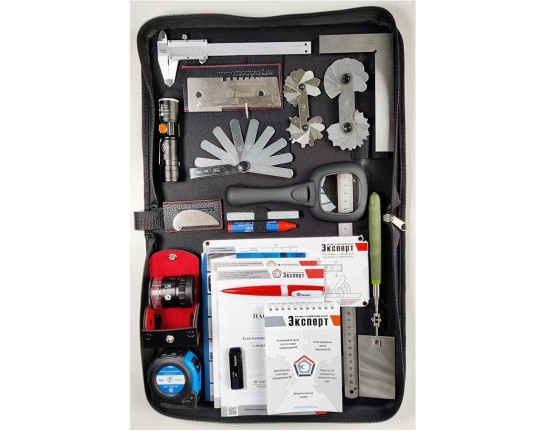

ВИК «Стандартный»
Комплект ВИК в стандартной комплектации имеет уже более богатый набор измерительных инструментов и решает значительно более широкий круг задач по визуально-измерительному контролю, но назвать его «всемогущим» в данной комплектации нельзя по ряду причин, о которых будет сказано далее. Многие специалисты рекомендуют как выбрать комплект ВИК именно в стандартной комплектации для универсального применения.
Состав комплекта:
-
угольник типа УП 150х100 мм
-
рулетка 5м (под поверку)
-
лупа увеличительная 3х
-
лупа увеличительная 5х
-
фонарик + 3 батарейки ААА
-
маркер
-
мелок сварщика
-
телескопическое зеркало
-
сумка для переноски
-
блокнот + карандаш
В дополнение к «базовой» комплектации в данном наборе присутствуют измерительная лупа ЛИ-3-10х (как раз она и позволяет производить измерение маленьких дефектов с высокой точностью), 2 вида линеек – 150 и 300 мм, 2 вида просмотровых луп 3х и 5х, маркер с несмываемой краской для отметки дефектных мест, мелок сварщика (выполняет те же функции что и маркер, но при этом имеет больший ресурс и способен наносить маркировку на разогретые поверхности) и телескопическое зеркало необходимое для контроля труднодоступных мест если объект контроля имеет сложную конфигурацию. Данный комплект также поставляется с калибровкой производителя (не в национальной системе аккредитации и без расчета неопределенности).
Достоинства:
-
Хороший набор измерительных инструментов, позволяющий решать 90% поставленных задач
-
Соответствует большинству НТД по набору инструментов
-
Оптимальное соотношение цена/функционал
-
Комплект является самым востребованным и как правило у всех производителей есть на складе в наличии
Недостатки:
-
Цена выше, чем за «базовый набор»
-
Наличие калибровки, а не поверки – во многих случаях для работы подрядчики требуют наличие именно поверенного инструмента (со ссылками на ФГИС Аршин)

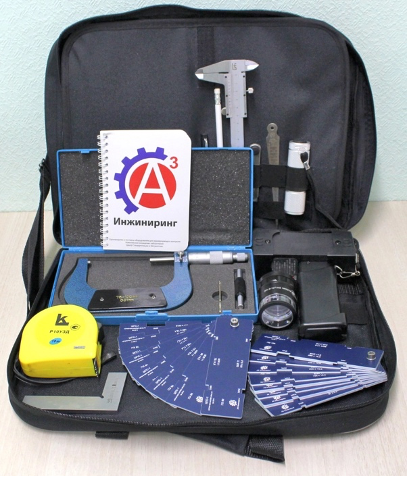

ВИК «Поверенный»
Следующей ступенью нашего перечня является комплект ВИК с поверкой (с занесением во ФГИС Аршин) на каждое средство измерения, входящее в его комплект. По составу предметов также есть отличия от «стандартного» набора в части типов применяемых средств измерений.
Суть отличий в том, что если комплект ВИК идет с калибровкой производителя, то производитель вправе на свое усмотрение комплектовать набор теми средствами измерения, которые у него есть в наличие без учета наличия их государственном реестре средств измерения т.к. калибровке подлежит абсолютно любое средство измерения.
Если же производитель комплектует комплект ВИК с поверкой на каждое средство измерения, то брать для комплектации набора он может только средства измерения, внесенные в реестр средств измерений (иначе поверка с занесением во ФГИС Аршин будет невозможна), соответственно это с положительной стороны отражается на качестве комплекта но с отрицательной на его цене т.к. поверенные средства измерения, как правило всегда и у всех производителей дороже, чем калиброванные (это обоснованно тем, что производителю пришлось понести финансовые затраты на внесение средств измерений в государственный реестр).
Комплектация поверенного комплекта ВИК:
-
линейка 300 мм
-
щупы №3
-
WG-R-1 Радиусный шаблон
-
WG-R-3 Радиусный шаблон
-
рулетка 5м
-
лупа увеличительная ЛПП1-3,5х
-
лупа увеличительная ЛПП1-7х
-
фонарик + 3 батарейки ААА
-
маркер
-
мелок сварщика
-
зеркало
-
сумка для переноски
-
блокнот + карандаш + ручка
Как видно из состава набора, все средства измерения внесены в государственный реестр и при поверке получают ссылку ФГИС Аршин на результат поверки (некоторые производители дополнительно прикладывают свидетельства о поверке на бумажном носителе к эксплуатационной документации комплекта).
Также можно сказать, что по типовому составу набор практически не отличается от «стандартного» комплекта, что говорит о его возможности решать практически такой же круг задач в области визуально-измерительного контроля и при этом учитывать все требования законодательства (102-ФЗ) и НТД на контроль.
Достоинства:
-
Соответствует требованиям практически всех НТД в т.ч. в части метрологического обеспечения
-
Оптимальное соотношение цена/функционал
-
В комплекте используются более качественные средства измерения, прошедшие процедуру внесения в реестр средств измерений
Недостатки:
Высокая цена

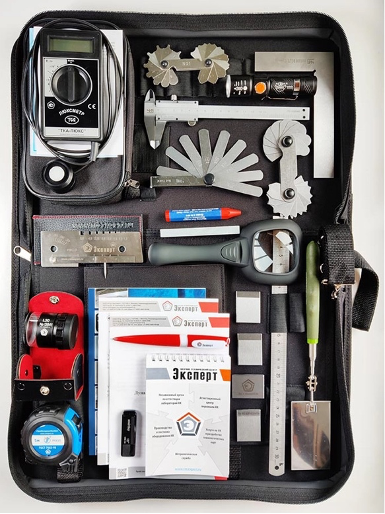

ВИК «Газпром», «Транснефть», «Атомщик» и др.
Среди многообразия комплектов (наборов) инструментов для визуально-измерительного контроля встречаются комплекты (наборы), собранные специально для решения прикладных отраслевых задач и подогнанные по своему составу под выполнение требований конкретных отраслевых НТД таких систем как Газпром, Транснефть, Росатом и др. Вопрос как выбрать комплект ВИК для конкретной отрасли решается путем изучения требований соответствующих НТД.
Для примера, в комплект ВИК для работы на объектах ПАО «Транснефть» дополнительно входит люксметр ТКА-Люкс и набор мер шероховатости, а в аналогичный комплект для работы на объектах ПАО «Газпром» люксметр не входит, но зато, входит ультразвуковой толщиномер А1208. Приводить подробный состав данных наборов не имеет смысла т.к. все они берут за основу стандартный комплект ВИК и добавляют в него соответствующие средства измерения для выполнения требований отраслевых НТД.
Достоинства:
-
На 100% соответствует требованиям заявленного НТД
-
Содержит только средства измерения, внесенные во ФГИС Аршин
-
В комплекте используются более качественные средства измерения, прошедшие процедуру внесения в реестр средств измерений
Недостатки:
-
Цена
-
Относительно узкая направленность комплекта т.к. он собран с учетом потребностей конкретной отрасли
ВИК «Полиэтилен»
Набор ВИК «Полиэтилен» предназначен для контроля сварных соединений полиэтиленовых трубопроводов с учетом рекомендаций отраслевых НТД. Специалисты, работающие с полиэтиленовыми трубопроводами, часто задаются вопросом как выбрать комплект ВИК для работы именно с этим материалом.
Типовой комплект состоит из:
-
Угольник кл. 2 ЧИЗ 100х60
-
Шаблон WG-13 №1 (0,5 — 15 мм)
-
Шаблон ШПС-1
-
Набор Щупов №4 (L70)
-
Рулетка 10 м Р10УЗД КЛБ
-
Фонарик + 3 батарейки ААА
-
Блокнот + карандаш
-
Сумка для переноски
Интересной особенностью данных комплектов служит наличие в них специализированных шаблонов ШПС-1, предназначенных только для контроля валиков усиления при сварке полиэтиленовых труб, в соответствии с отраслевыми НТД и отсутствие УШС-3, что сужает функционал данного набора до строго конкретной отрасли, другими словами, работать с данным комплектом на объектах других отраслей будет невозможно без его доукомплектования.
Достоинства:
-
Цена
-
Возможность решения конкретной отраслевой задачи по визуально-измерительному контролю
Недостатки:
-
Ограниченный функционал для других отраслей
Как выбрать комплект ВИК: пошаговое руководство
Вопрос о том, как выбрать комплект ВИК, необходимо начинать с постановки задачи – для каких целей будет применяться комплект? Цели применения могут быть разные, например, если просто необходимо для «галочки» закрыть вопрос при аттестации лаборатории неразрушающего контроля, то подойдет бюджетный «базовый» комплект, если лаборатория уже аккредитована, но нет понимания в каких отраслях будут производиться работы, то подойдет «стандартный» комплект, если у лаборатории появились объемы работ по контролю на объектах ПАО «Газпром» или других однозначно определенных отраслях то тогда подойдет специализированное решение под конкретную задачу.
Решая задачу, как выбрать комплект ВИК правильно, есть еще 1 нюанс, практически любой производитель данных комплектов не сужает рамки до строго стандартных комплектаций, что означает, что любую стандартную модификацию можно дополнить необходимыми средствами измерения и предметами в зависимости от пожелания заказчика, но, разумеется, за дополнительную плату.
Еще один важный критерий при решении вопроса, как выбрать комплект ВИК – это метрологическое обеспечение, перед покупкой желательно иметь четкое представление, что в этом плане нужно т.к. далеко не везде и не всегда требуется поверка, все зависит от пожелания заказчика на проведение работ, если его устроит калибровка, то проблем нет.
Но стоит понимать, что те средства измерения, которые входят в тот или иной комплект ВИК не всегда могут подлежать поверке, что означает, что после покупки, если выяснится, что все же нужна поверка на все средства измерения, сделать поверку может быть просто невозможно т.к. купленные (в составе комплекта) средства измерения могут быть не внесены государственный реестр средств измерений. В такой ситуации есть только два пути – это оформлять возврат и покупать другой комплект или же полностью отказываться от покупки, но, чтобы такой выбор не встал рекомендуется решать эти вопросы перед покупкой.
Также относительно метрологического обеспечения в целом следует помнить, что какая бы не была аттестация (поверка или калибровка) организация, оказывающая данную услугу должна быть аккредитована либо в Национальной системе аккредитации (на поверку или калибровку) или в Российской системе калибровки (только на калибровку), во всех остальных случаях результаты данной услуги с высокой вероятностью будут признаны недействительными и заказчик их не примет и дополнительно может сложиться ситуация при которой результаты работ выполненные с применением купленного набора он может признать недействительными в соответствии с НТД и действующим законодательством РФ (102-ФЗ).
И последнее что нужно учитывать, размышляя как выбрать комплект ВИК оптимально — это бюджет, тут важно понимать следующее, что на сегодняшний день в большинстве случаев и в условиях жесткой конкуренции действует негласное правило – чем дороже, тем качественнее, за редким исключением. Соответственно один и тот же комплект ВИК может быть укомплектован либо штангенциркулем отечественного производства, либо аналогичным штангенциркулем производства мирового лидера в данной области (например, Mitutoyo или Tesa), по функционалу и метрологическим характеристикам они отличаться не будут, а по цене и качеству да.
Советы эксперта: как выбрать комплект ВИК правильно
Эксперты в области неразрушающего контроля рекомендуют при решении вопроса как выбрать комплект ВИК обращать внимание не только на цену, но и на репутацию производителя. Качественный комплект прослужит значительно дольше и позволит избежать проблем при проведении контроля. Также важно учитывать, что комплект должен полностью соответствовать требованиям тех НТД, по которым планируется проведение работ.
При выборе обращайте внимание на качество укладочной сумки или кейса – инструменты должны быть надежно защищены от повреждений при транспортировке. Не менее важно наличие индивидуальных ячеек или креплений для каждого инструмента, что предотвращает их перемещение и взаимное повреждение.
Еще один совет специалистов по вопросу как выбрать комплект ВИК – обязательно проверьте наличие всех необходимых документов при получении комплекта. В комплект должны входить паспорта на все средства измерения, сертификаты о калибровке или свидетельства о поверке, а также инструкции по эксплуатации.
Опытные дефектоскописты также рекомендуют при покупке комплекта обращать внимание на производителя отдельных инструментов. Известные бренды в области измерительного инструмента дают гарантию качества и долговечности. При этом важно понимать, что разбираясь как выбрать комплект ВИК с оптимальным соотношением цена-качество, не всегда самый дорогой комплект будет лучшим выбором для конкретных задач.
Не менее важный момент – это сервисное обслуживание. Уточните у поставщика, предоставляет ли он услуги по периодической поверке или калибровке средств измерения, входящих в комплект. Это позволит вам в дальнейшем избежать проблем с метрологическим обеспечением. Многие компании предлагают комплексные решения, включающие не только продажу, но и последующее метрологическое сопровождение, что существенно облегчает выбор комплекта ВИК.
Чек-лист: как выбрать комплект ВИК
Цель приобретения:
-
Для аттестации лаборатории
-
Для аттестованной лаборатории, работающей во всех отраслях
-
Для аттестованной лаборатории, работающей в конкретной отрасли
Тип средств измерения входящих в комплект:
-
Нужны средства измерения с калибровкой
-
Нужны средства измерения с поверкой
-
Нужны средства измерения с калибровкой в национальной системе аккредитации с расчетом расширенной неопределенности (нужно для работы на иностранных проектах)
Бюджет покупки:
-
Минимально возможный для формального закрытия требований НТД
-
Достаточный для комплектования комплекта инструментом приемлемого качества
-
Свободный, позволяющий скомплектовать комплект максимально качественным оборудованием
Сроки поставки:
-
Комплекты нужны «вчера»
-
Стандартный срок поставки
-
Длительный срок поставки (в случае наличия в комплекте импортных средств измерения)
Заключение
Теперь вы знаете, как выбрать комплект ВИК в зависимости от ваших задач и требований. Правильный выбор комплекта – это инвестиция в качество контроля и репутацию вашей лаборатории. Следуя приведенным рекомендациям и чек-листу, вы сможете выбрать оптимальное решение, которое будет полностью соответствовать вашим потребностям и требованиям НТД.
