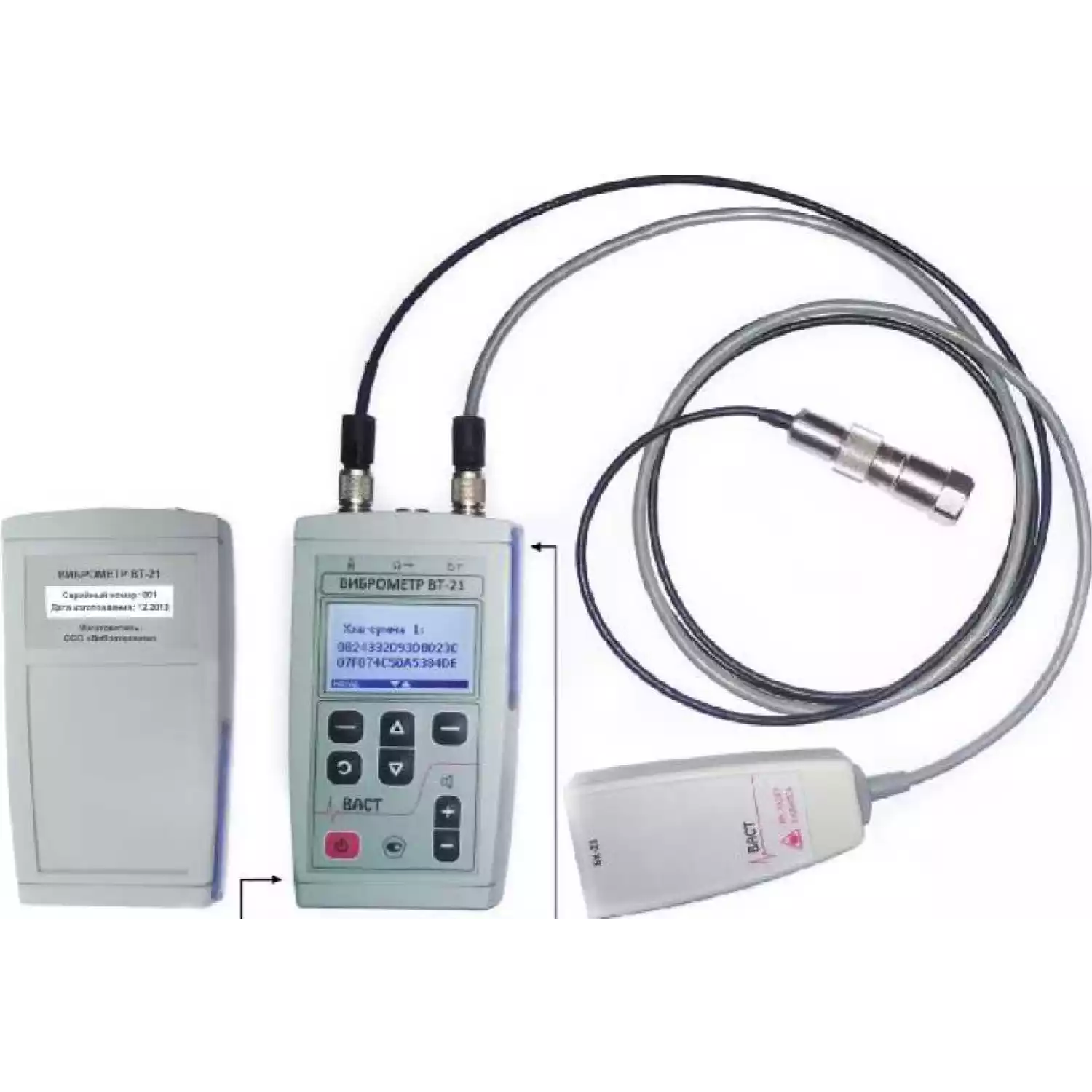

Виброметр ВТ-21, имеющий дополнительные функции виброанализатора, стетоскопа, пирометра и тахометра, предназначен для следующих действий:
для измерения и сравнения с пороговыми значениями:
для сбора результатов измерений и мониторинга состояния агрегатов с помощью внешнего программного обеспечения VibroM-21:
для первичной оценки причин обнаруженных изменений состояния по прилагаемой методике МВ.03.7826741252./23.12.2011
Виброметр ВТ-21 – это следующий шаг в развитии портативных средств низкой стоимости для вибрационного контроля машин и оборудования. В виброметр добавлена возможность измерения третьоктавных спектров вибрации для повышения достоверности контроля состояния оборудования и реализована работа по маршрутам для снижения затрат на периодические измерения, выполняемые обслуживающим оборудование персоналом или обходчиками.
Использование внешней программы мониторинга с накоплением данных по текущему состоянию каждой машины позволяет осуществлять прогноз состояния. Первичная оценка причин изменения состояния, при необходимости, проводится вручную по разработанной методике. И программа мониторинга, и методика оценки причин изменения состояния оборудования находятся в свободном доступе.
Виброметр ВТ-21 имеет четыре основные области применения:
К особенностям виброметра ВТ-21 можно отнести следующие возможности:
Программа VibroM-21 после накопления передаваемых из виброметра данных периодической оценки параметров вибрации и температуры обеспечивает автоматизированное построение границ допустимого состояния объекта.
При наличии необходимых конструктивных данных контролируемого объекта и при минимальной подготовке оператор может провести оценку возможных причин обнаруживаемого изменения состояния с помощью Методики ВТ-21.
Программное обеспечение
ПРОГРАММА VibroM-21
Программа VibroM-21 служит для структурирования, хранения и анализа результатов измерений, полученных с помощью виброметра ВТ-21.
Для просмотра результатов измерений, необходимо в дереве оборудования выбрать интересующий вид измерения конкретного агрегата и точки контроля, перейти на вкладку «Свойства объекта». В программе предусмотрен просмотр данных в табличном и графическом виде. Для третьоктавного спектра существует возможность сравнения двух выбранных спектров на графике (соответствующие различным датам измерения) и возможность просмотра временного среза каждой полосы.
Для любого из параметров можно задать пороги, которые будут отображаться как в программе, так и в виброметре при проведении измерений. Пороги на третьоктавный спектр можно рассчитать автоматически по накопленным измерениям, на остальные параметры пороги устанавливаются вручную. Рекомендации по расчету пороговых значений указаны в методике
Технические характеристики ВТ-21:
| ИЗМЕРЕНИЕ УРОВНЯ НИЗКОЧАСТОТНОЙ ВИБРАЦИИ | |
| Возможность измерения СКЗ, экв. ПИК или экв. РАЗМАХ следующих параметров вибрации: | |
| виброускорение (м/с2) | |
| виброскорость (мм/с) | |
| виброперемещение (мкм) | |
| Диапазоны измерения СКЗ параметров вибрации: | |
| виброускорение | от 0,1 до 200 м/с2 |
| виброскорость | от 0,1 до 200 мм/с |
| виброперемещение | от 0,5 до 2000 мкм |
| Полосы частот (в соответствии с ГОСТ ИСО 2954-97, ГОСТ ИСО 10816-3-2002, ГОСТ ИСО 10816-4-2002): | от 2 до 1000 ГЦ, от 10 до 1000 Гц, от 10 до 2000 Гц |
| Погрешность: | не более 5% |
| ИЗМЕРЕНИЕ ТРЕТЬОКТАВНОГО СПЕКТРА | |
| Единицы измерения: | децибелы виброускорения |
| Наборы третьоктавных полос с средними геометрическими частотами: | |
| от 2 до 10 000 Гц | |
| от 10 до 10 000 Гц | |
| Точность третьоктавныхных фильтров по ГОСТ 17168-82 | 1 класс |
| ИЗМЕРЕНИЕ УРОВНЯ ВЫСОКОЧАСТОТНОЙ ВИБРАЦИИ | |
| Возможность измерения: | СКЗ, ПИК виброускорения (м/с2) |
| Полосы частот: | от 6,4 до 25 кГц, от 10 до 25 кГц, от 15 до 25 кГц |
| ИЗМРЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ | |
| Диапазон измерения: | от 1 до 500 Гц |
| Погрешность: | не более 1% |
| ИНДИКАЦИЯ ТЕМПЕРТУРЫ | |
| Диапазон индикации: | от — 40 до 350оС |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| — Автоматическое сравнение с порогами во время измерений | |
| — Наушники для прослушивания сигнала вибрации | |
| — Память — не менее 10 000 измерений, возможность просмотра результатов измерений | |
| — Масса | 0,2 кг |
| — Габаритные размеры | 133×76×26 мм |
| — Время непрерывной работы | не менее 8 ч |
| — Время заряда аккумуляторной батареи: | |
| от USB интерфейса | 4 ч |
| от сети 220В, 50 Гц | 2 ч |
| — Степень защиты (по ГОСТ 14254-96) | IP65 (пылевлагозащищенный) |
| ПРОГРАММА VIBRO M-21 | |
| — Трехуровневое дерево контролируемого оборудования, сменные базы данных | |
| — Создание профилей и маршрутов (с порогами) для проведения измерений | |
| — Автоматическое определение порогов зон состояния по накапливаемым результатам периодических измерений | |
Комплект поставки ВТ-21:
| № | Наименование | Кол-во |
| 1. | Виброметр в составе: | 1 |
| основной блок виброметра; | 1 | |
| акселерометр серии 6ХХ (Госреестр № 36261-07); | 1 | |
| кабель соединительный для акселерометра КС-ВТ-21; | 1 | |
| выносной блок БК-21 | 1 | |
| 2. | Держатель магнитный ДМ2 | 1 |
| 3. | Защитный чехол для ВТ-21 | 1 |
| 4. | Кабель USB-VT-21 | 1 |
| 5. | Зарядное устройство (сетевой адаптер) СА-ВТ-21 | 1 |
| 6. | Программа VibroM-21 | 1 |
| 7. | Кабель поверочный КП-ВТ-21* | 1 |
| 8. | Имитатор тахометрического канала ИТ-ВТ-21* | 1 |
| 9. | Головные телефоны ГТ-ВТ-21* | 1 |
| 10. | Щуп малогабаритный* | 1 |
| 11. | Руководство по эксплуатации КНТЮ.426445.031 РЭ | 1 |
| 12. | Формуляр КНТЮ.426445.031 ФО | 1 |
| 13. | Методика поверки КНТЮ.426445.031 Д | 1 |
* — поставляется по дополнительному заказу.
