Настроечные образцы (СОП) - Страница 2

СОП, изготовленный в соответствии с чертежом на Рис. 2 РД РОСЭК-001-96.

Контрольный образец (КО) TOFD-2 ISO 10863 предназначен для ультразвукового контроля сварных соединений с применением дифракционно-временного метода (TOFD).

Специальные ступенчатые образцы толщины для калибровки ультразвуковых толщиномеров согласно стандартам  ГОСТ Р ИСО 16809-2015, ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97.

Контрольный образец (КО) TOFD-1 ISO 10863 предназначен для ультразвукового контроля сварных соединений с применением дифракционно-временного метода (TOFD).

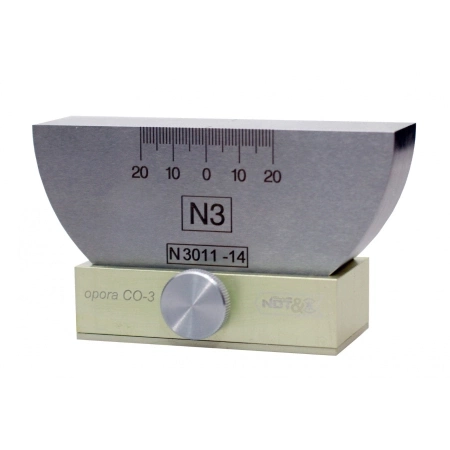

Подставка OPORA CO3 предназначена для жесткой фиксации образца СО-3 на рабочем месте, позволяя выполнять определение стрелы преобразователя, задержки в призме и запаса чувствительности максимально удобно.

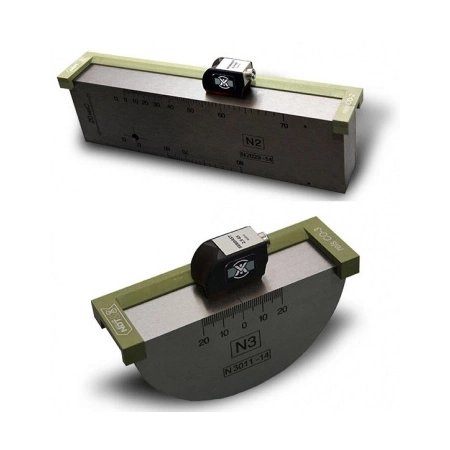

Рейсшины - удобные вспомогательные приспособления для позиционирования ультразвукового наклонного преобразователя на различных стандартных образцах.

Мера (калибровочный образец) СО-3Р по ГОСТ 55724-2013. (введен вместо ГОСТ 14782-86).

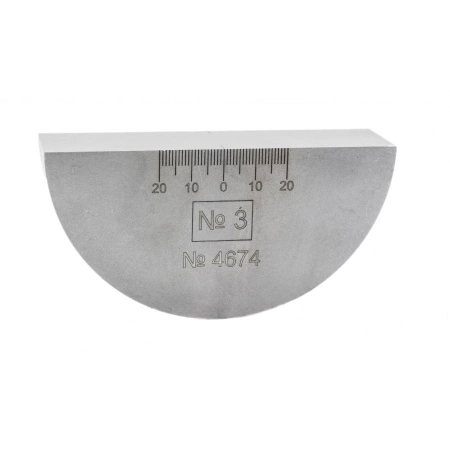

Мера (калибровочный образец) СО-3 по ГОСТ 55724-2013. (введен вместо ГОСТ 14782-86).

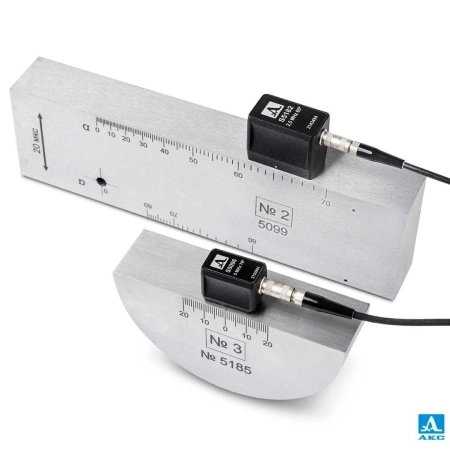

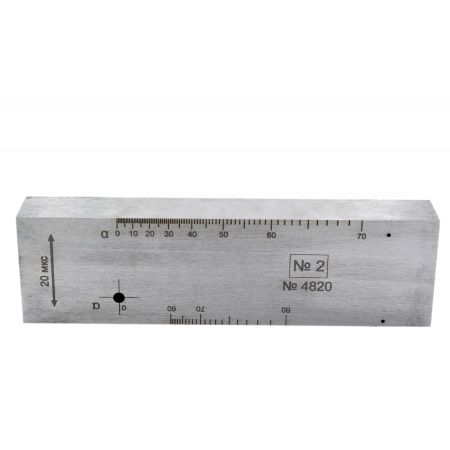

Мера (калибровочный образец) СО-2  по ГОСТ 55724-2013. (введен вместо ГОСТ 14782-86).

Настроечный образцей согласно международным спецификациям по ГОСТ Р 55724-2013, ISO 2400:2012.

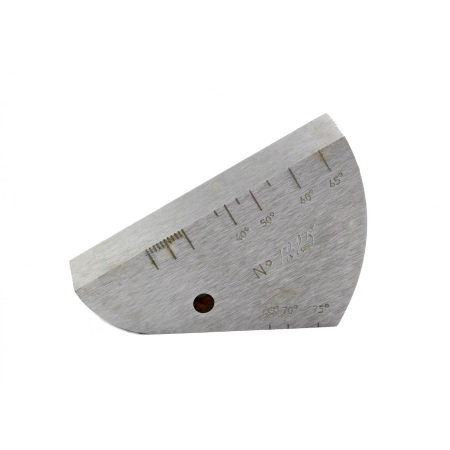

Настроечный образец V2 по ISO 7963:2006.

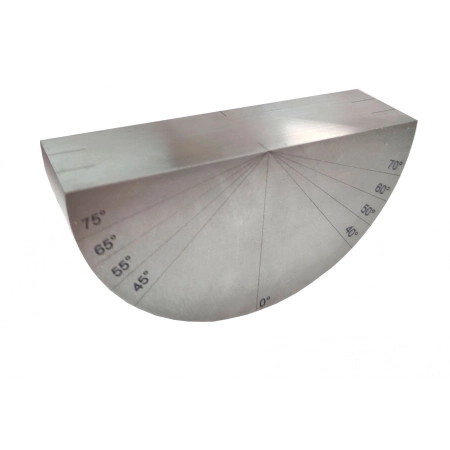

Комбинированный настроечный контрольный образец КО-АРД-R55 предназначен для проверки АРД диаграмм всех типов ультразвуковых преобразователей по плоскодонным отверстиям, расположенным по радиусу от центра образца. Расстояние до дна отверстий по лучу 45 мм. Общий радиус образца 55мм.

Стандартный блок для оценки качества и характеристик ультразвуковой аппаратуры с фазированными антенными решетками.

Стандартный образец для выравнивания угловой чувствительности (ACG- Angle Corrected Gain / УРЧ) на дефектоскопах с фазированными антенными решетками. Изготавливается из различных материалов.

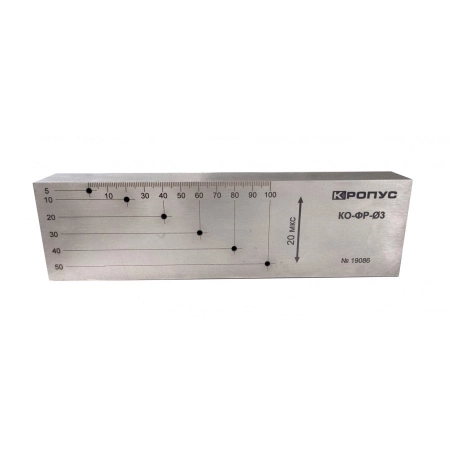

Контрольный образец (КО) КО-ФР-d3-300 ISO 11666 предназначен для определения условной чувствительности, мертвой зоны, погрешности глубиномера, при контроле соединений из малоуглеродистой и низколегированной сталей дефектоскопом на фазированных решётках.

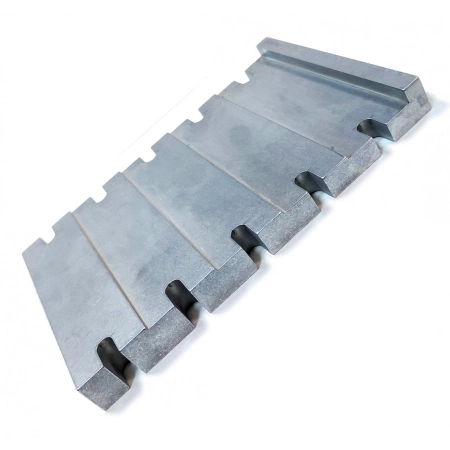

Ступенчатый настроечный образец с надрезами, имитирующими трещины в области крепежных отверстий.

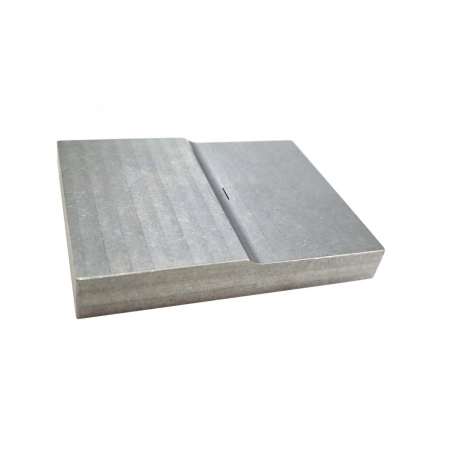

Настроечный образец с надрезом, имитирующим трещину в области галтельного перехода.

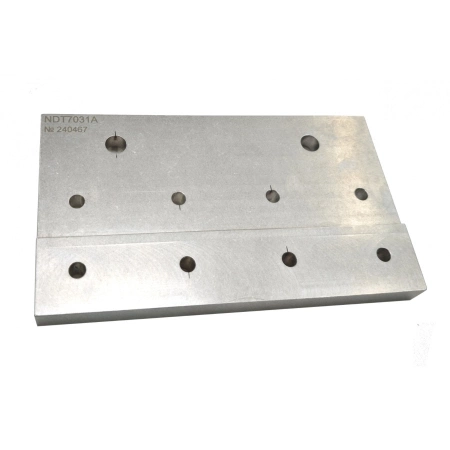

Выполненный в соответствии с инструкцией по неразрушающему контролю Boeing 57-20-14 Часть 4 образец NDT7031A предназначен для УЗК контроля трещин отверстий самолетов Boeing 777-200/300.

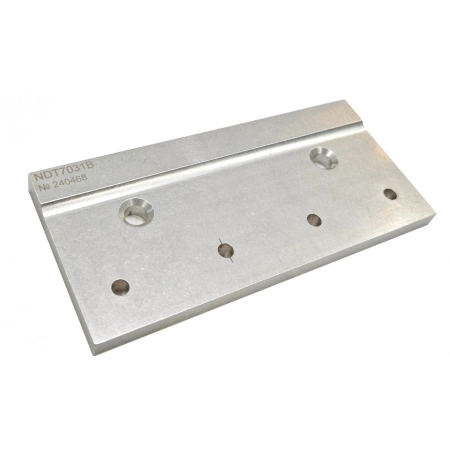

Выполненный в соответствии с инструкцией по неразрушающему контролю Boeing 57-20-13 Часть 4 образец NDT7031B предназначен для УЗК контроля трещин отверстий самолетов Boeing 777-200/300.

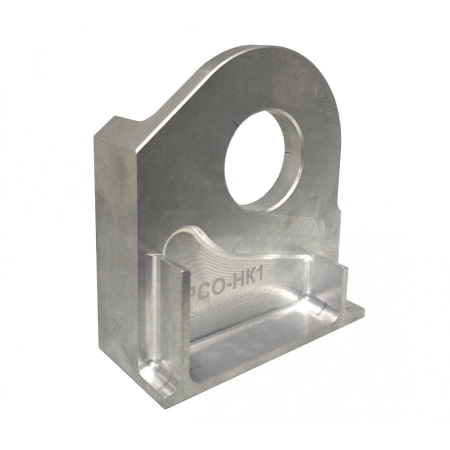

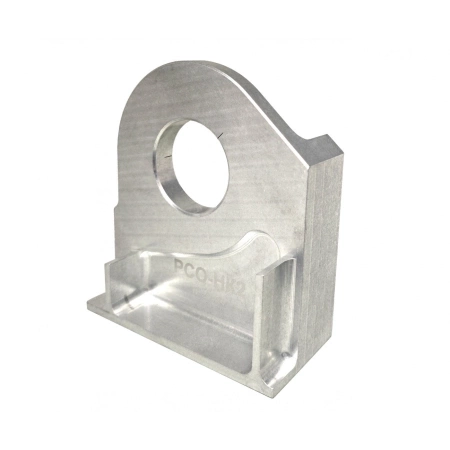

Стандартный образец предназначен для настройки перед поведением контроля для обнаружения усталостных трещин на внутренних цилиндрических поверхностях проушин кронштейна крепления цилиндра уборки-выпуска ООШ на воздушных судах класса RRJ-95.

Стандартный образец предназначен для настройки перед поведением контроля для обнаружения усталостных трещин на внутренних цилиндрических поверхностях проушин кронштейна крепления цилиндра уборки-выпуска ООШ на воздушных судах класса RRJ-95.

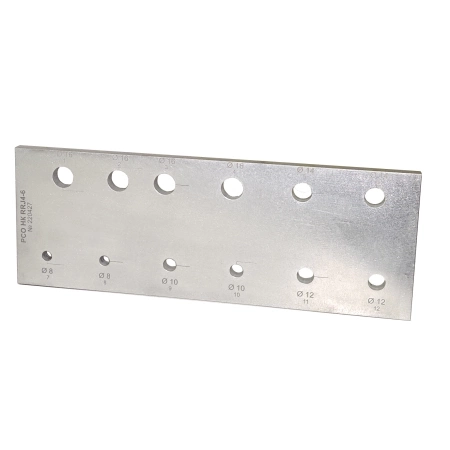

Стандартный образец предназначен для настройки перед проведением ультразвукового контроля нижней передней левой и правой ОЧК в зоне переднего лонжерона между нервюрами 4 и 6 самолётов RRJ-95.

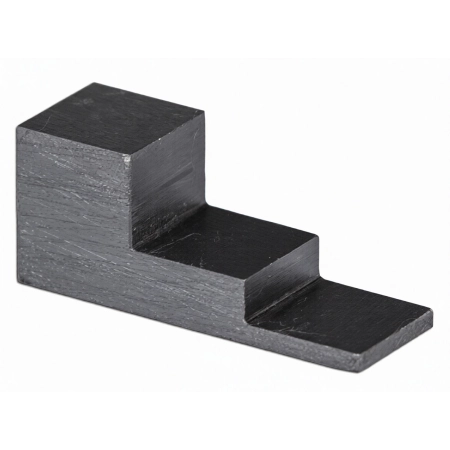

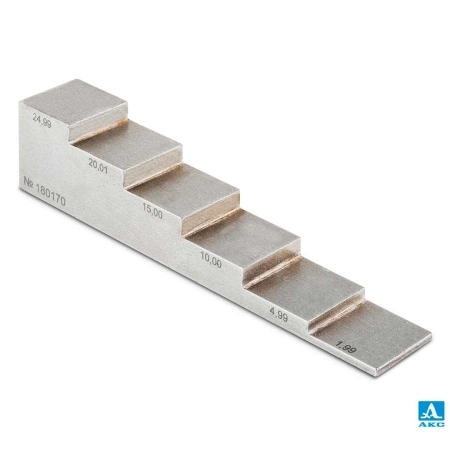

Стандартный образец предприятия СОП «Ступенька» предназначен для настройки/юстировки толщиномеров и дефектоскопов при ультразвуковом контроле прямыми преобразователями.

Предназначен для проверки и настройки параметров и чувствительности ультразвуковых пьезоэлектрических прямых и наклонных преобразователей продольной и поперечной волны, используемых в составе ультразвуковых дефектоскопов.

Предназначен для настройки толщиномера перед проведением ультразвукового контроля прямыми преобразователями. Образец изготавливается из стали марки СТ20 и алюминия. По заявке возможно изготовления образца из других материалов по размерам заказчика.

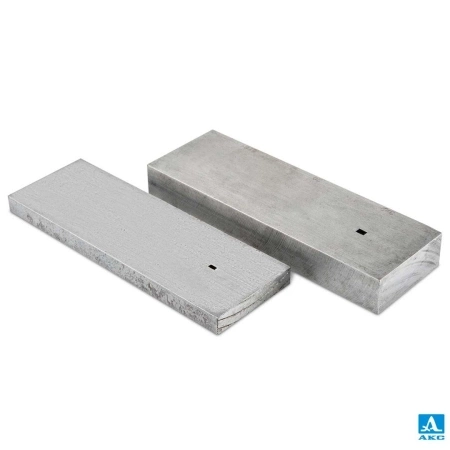

Плоские настроечные образцы (СОПы) с отражателями различного типа (часто «зарубка») применяются для настройки длительности развертки, глубиномера дефектоскопа и браковочной чувствительности (функция ВРЧ) ультразвукового контроля сварных соединений и околошовной зоны основного металла при использовании наклонных с разными углами ввода преобразователей поперечной волны.

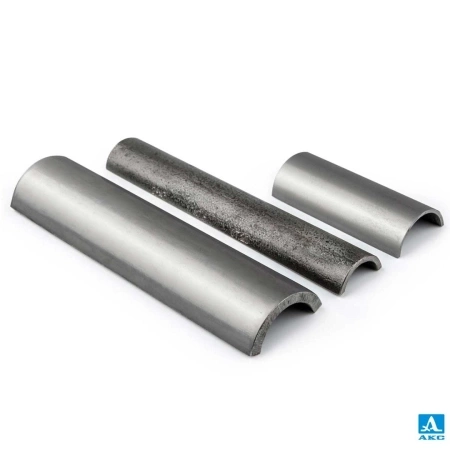

Трубные настроечные образцы (СОПы) с отражателями различного типа (часто «зарубка») применяются для настройки длительности развертки, глубиномера дефектоскопа и браковочной чувствительности (функция ВРЧ) ультразвукового контроля трубных сварных соединений и околошовной зоны основного металла при использовании наклонных с разными углами ввода преобразователей поперечной волны, имеющих притертую под размер контролируемой трубы рабочую поверхность.
