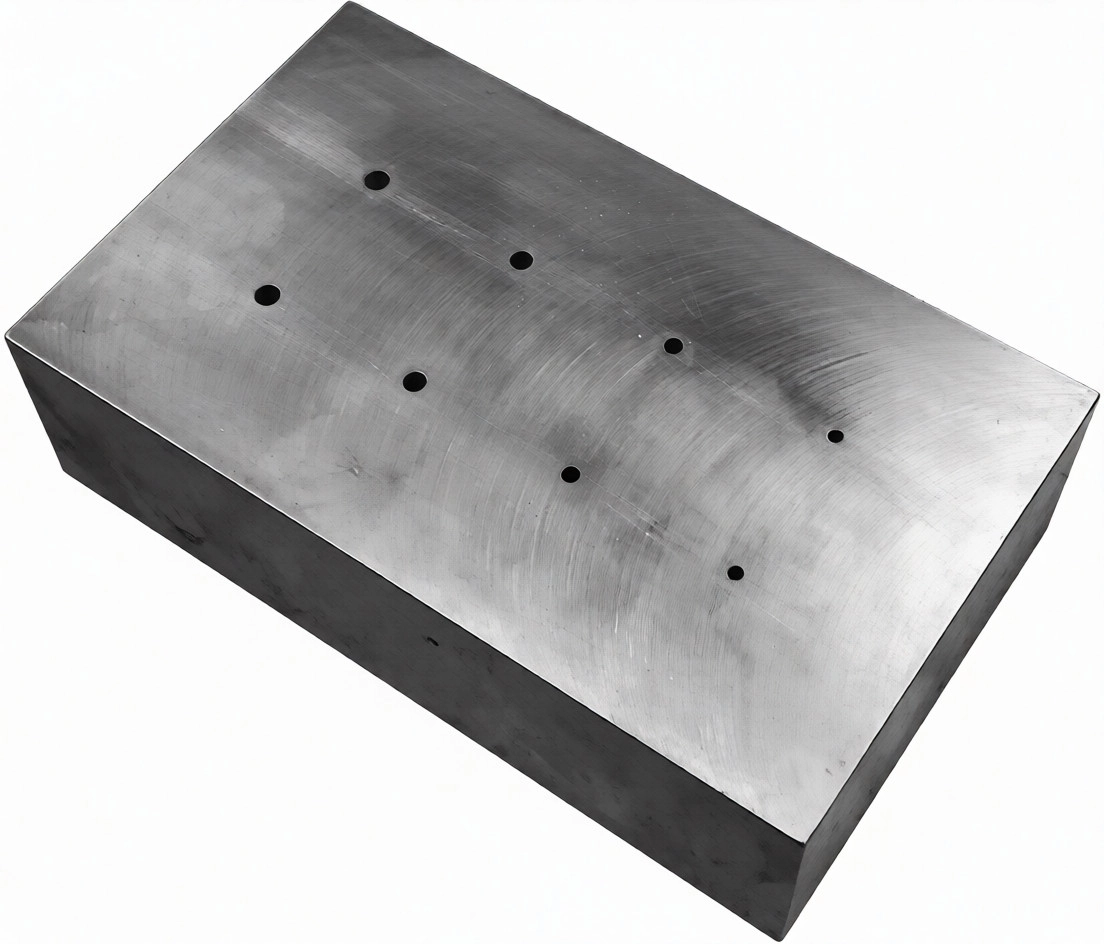

Комплект стандартных образцов (СОП) по РД РОСЭК-001-96

В наличии
Артикул: 19035
А3 Инжиниринг
Стандартные образцы предприятия (СОП) с отражателями типа «плоскодонное отверстие» и «зарубка» в соответствии с требованиями РД РОСЭК-001-96 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.
В наличии
Модификации:
67 680
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

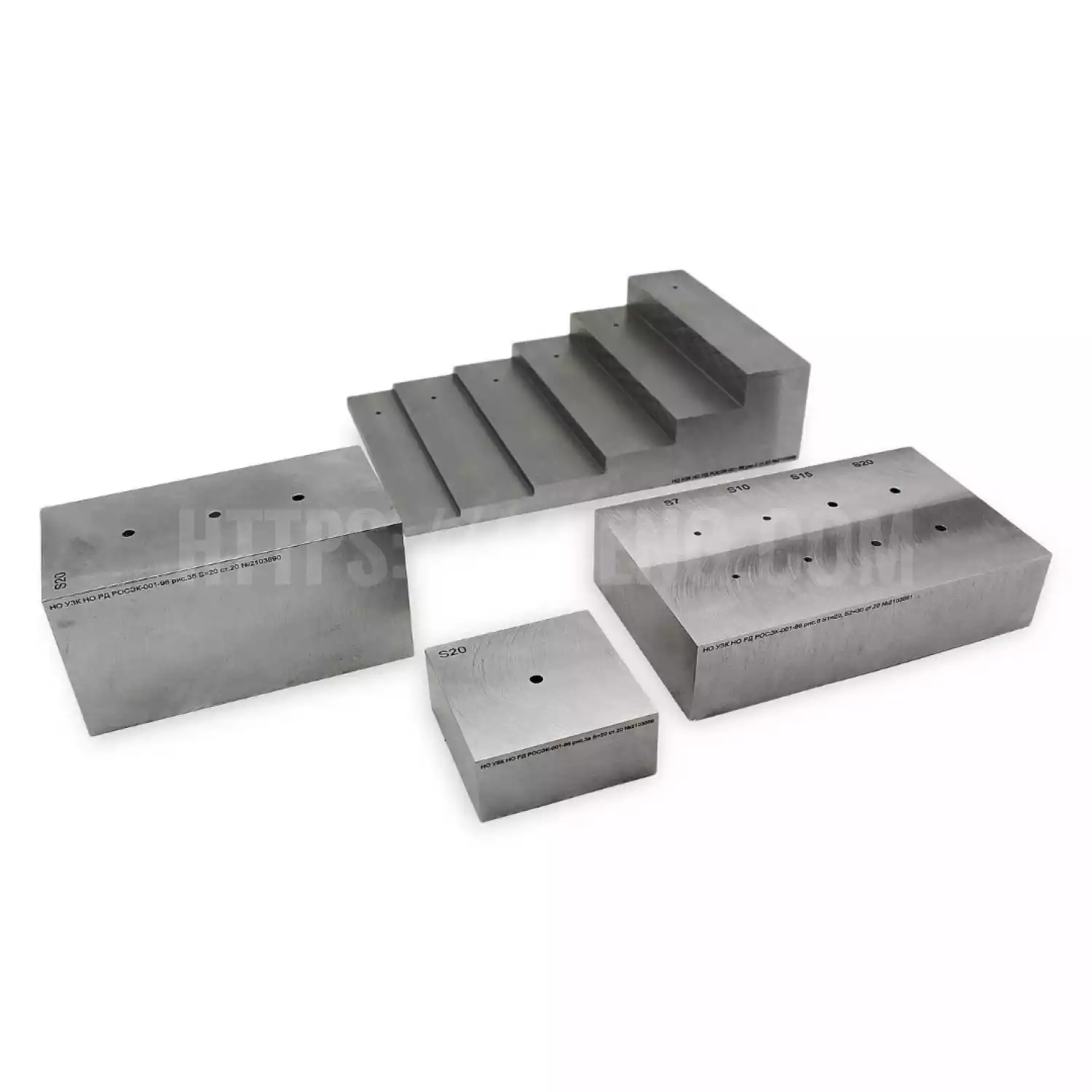

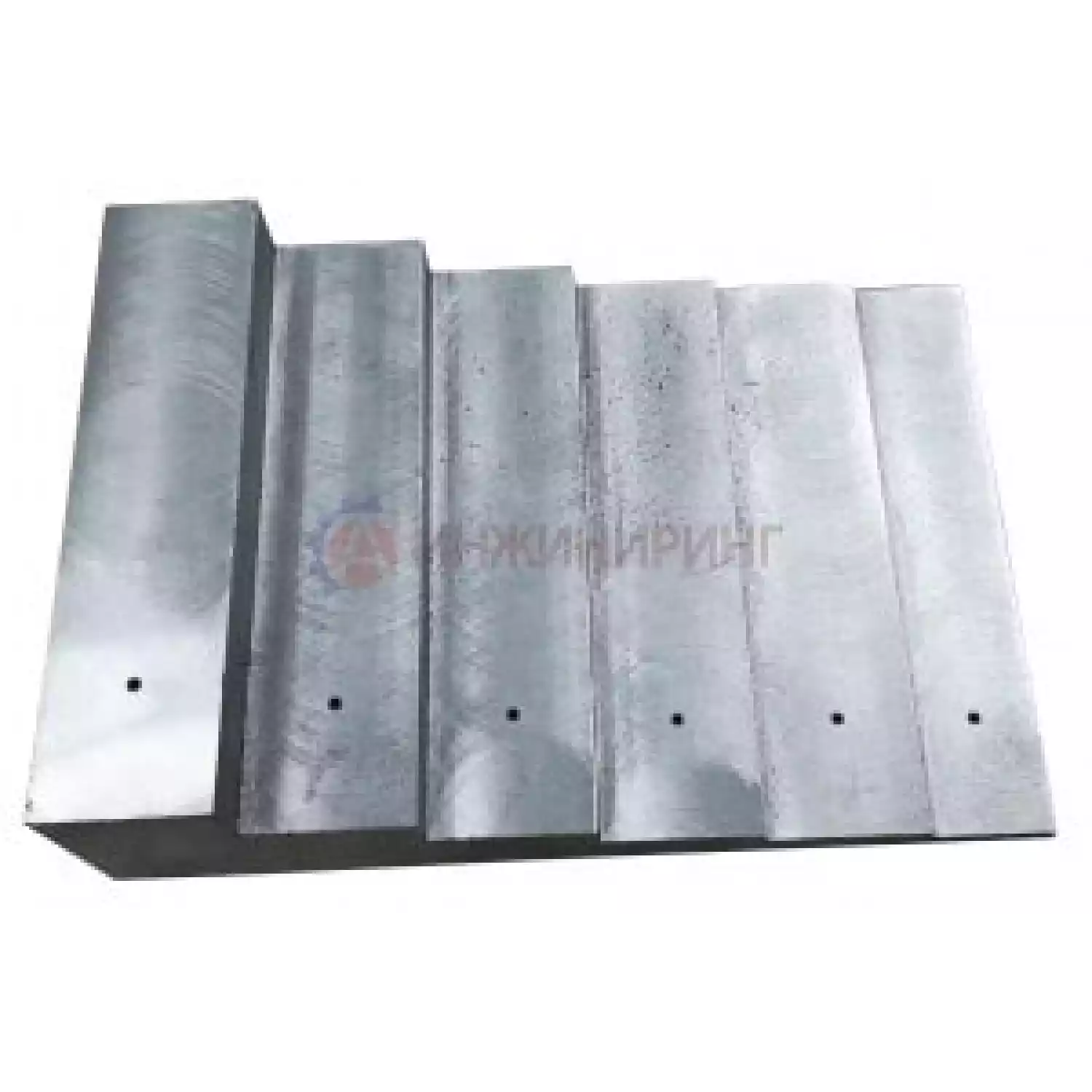

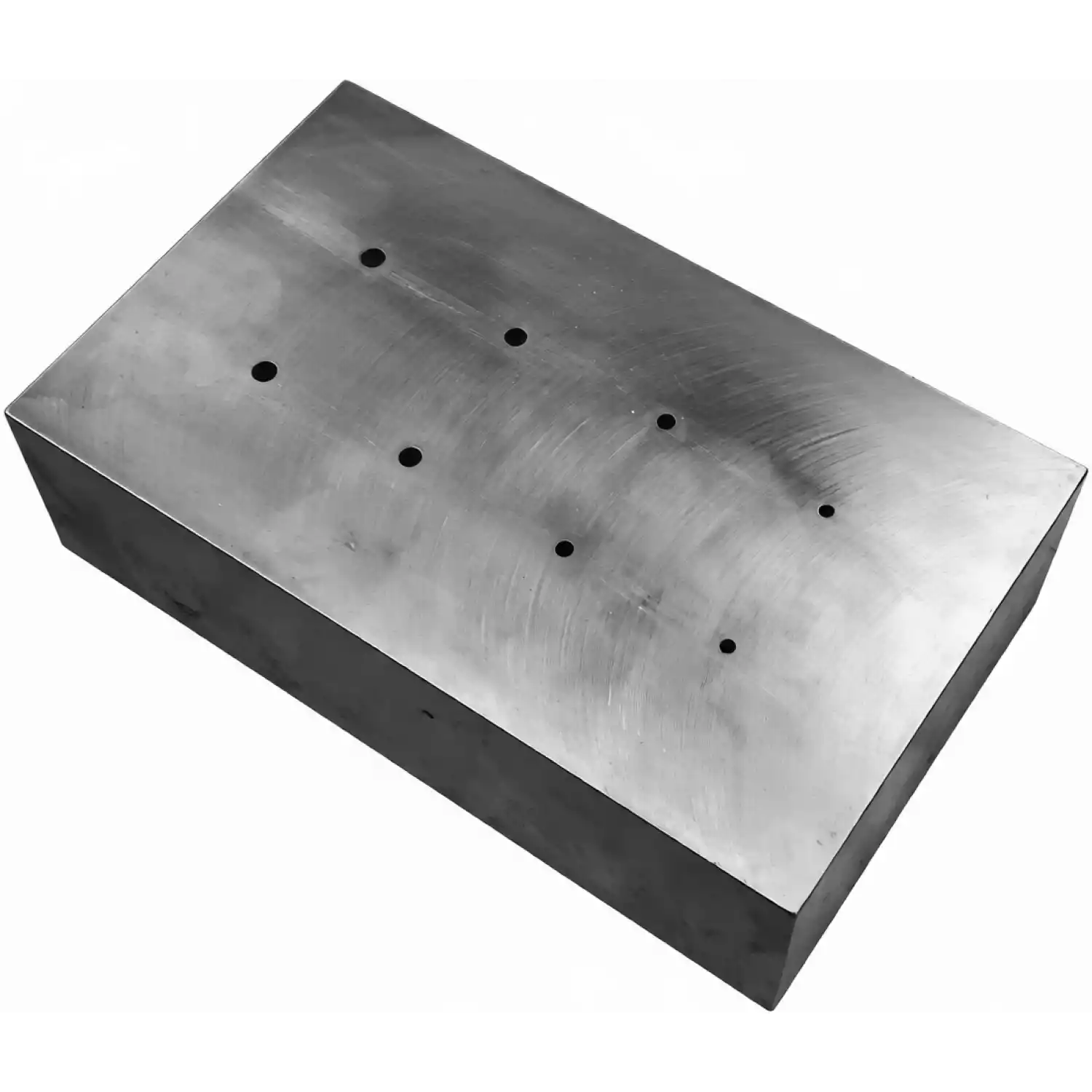

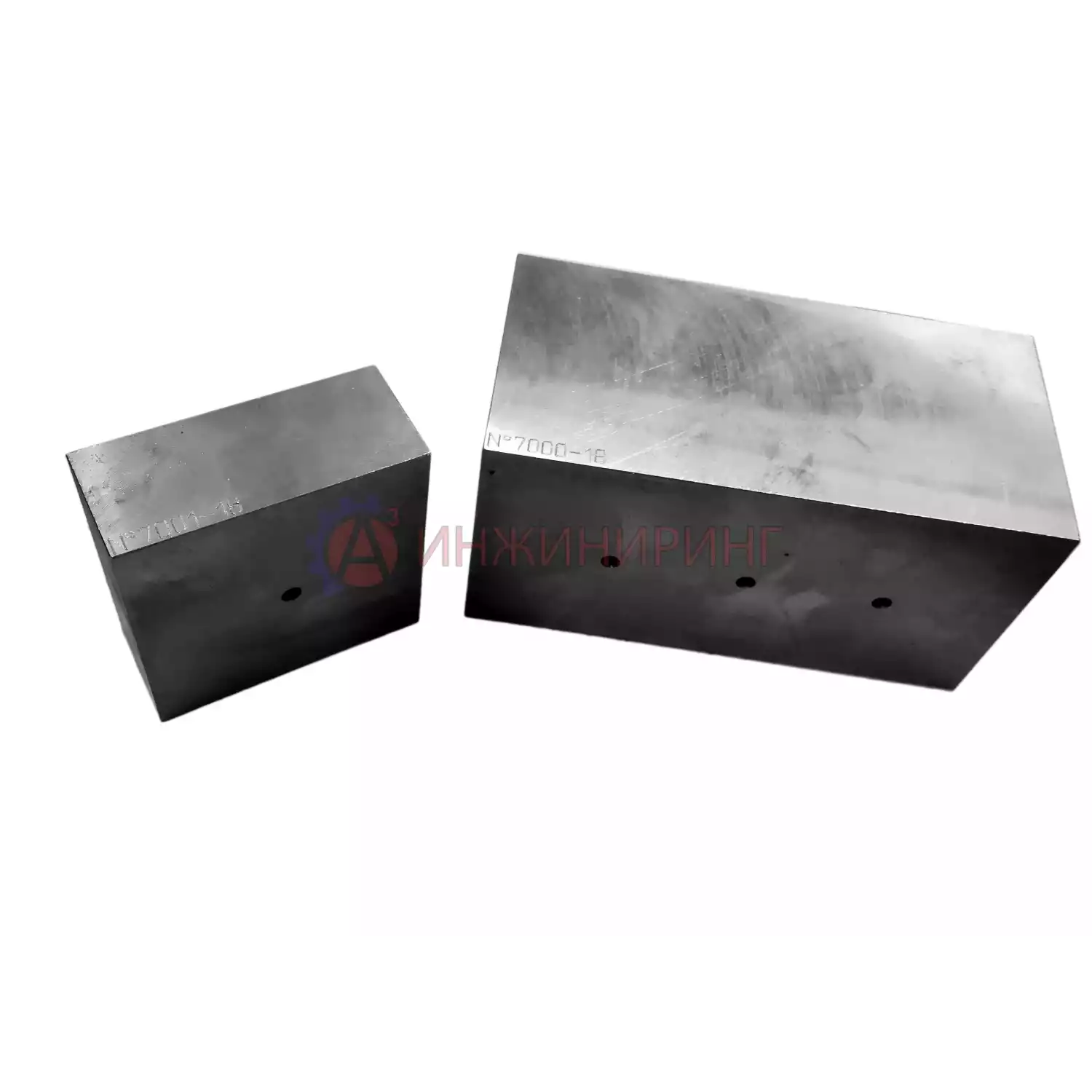

Комплект стандартных образцов (СОП) по РД РОСЭК-001-96

Назначение

Стандартные образцы предприятия (СОП) с отражателями типа «плоскодонное отверстие» и «зарубка» в соответствии с требованиями РД РОСЭК-001-96 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

Основные технические характеристики

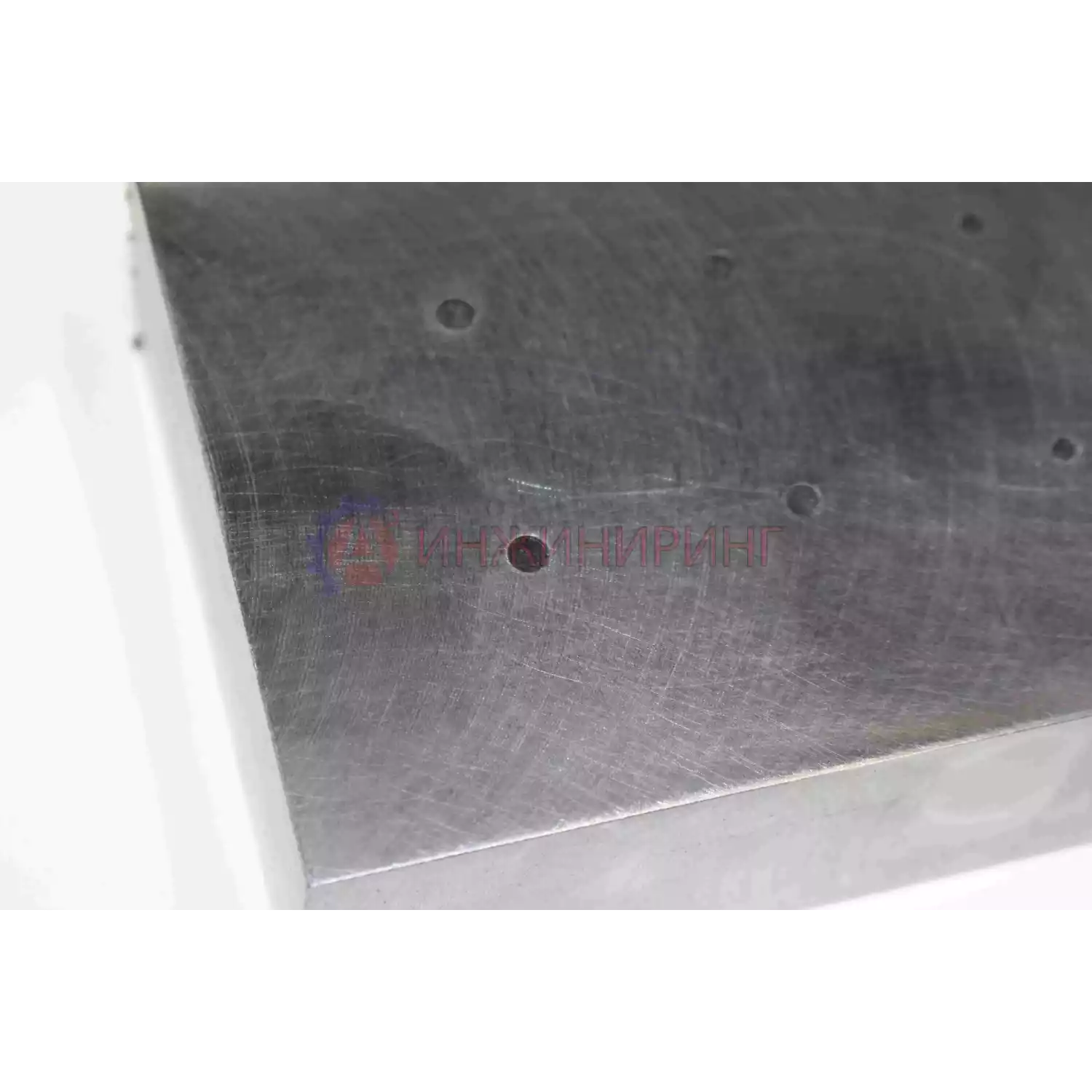

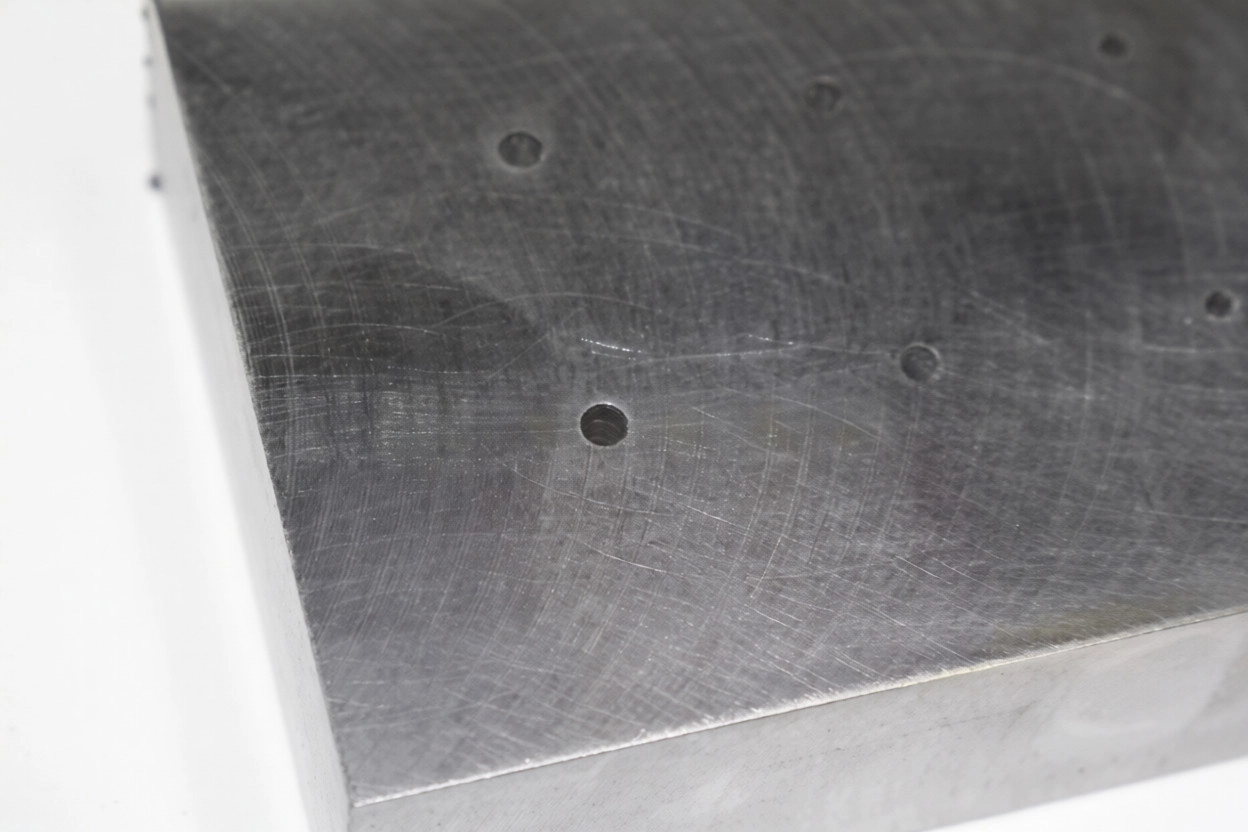

  1. Стандартный образец (СОП) может иметь один или несколько отражателей типа «плоскодонное отверстие» или один или два отражателя типа «зарубка»;
  2. Геометрические размеры стандартных образцов (СОП) и отражателей типа «плоскодонное отверстие» и «зарубка» определяются требованиями РД РОСЭК-001-96;
  3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
  4. Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля;
  5. Настроечные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
  6. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
  7. Требования к материалу, геометрическим размерам стандартных образцов (мер), количеству и размерам отверстий определяются нормативно-технической документацией на контроль и поставленными задачами (определяется ли предельная чувствительность, либо необходима настройка блока ВРЧ дефектоскопа).

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами СОП (НО) независимо от НТД предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. СОП из комплекта в соответствии с требованиями РД РОСЭК-001-96 отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале трубных СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Гарантийный срок эксплуатации 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).

Характеристики Комплект стандартных образцов (СОП) по РД РОСЭК-001-96

Длина, мм
от 50
Ширина, мм
от 50
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
10
Материал
Сталь 3 или Сталь 20
