Стандартные образцы (СОП) типа "ступенька" для ультразвуковой толщинометрии

В наличии
Артикул: 19050
А3 Инжиниринг
Стандартные образцы толщины (СОП) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров, согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97 и др. Данные образцы изготавливаются с различным количеством и номиналом ступеней.
В наличии
Модификации:
4 500
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стандартные образцы (СОП) типа "ступенька" для ультразвуковой толщинометрии

Стандартные образцы (СОП) для настройки ультразвуковых толщиномеров представляют собой изготовленный с высокоточный набор "ступенек". Тип материала СОП должен соответствовать типу материала контролируемого изделия (соответствовать должны скорость звука в материале и затухания). Толщина ступенек в СОП выбирается в зависимости от размеров изделия и поставленных задач.

Стандартные образцы (СОП) типа "ступенька" (настроечный образец в соответствии с ГОСТ Р 55724-2013) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров таких как А1207, А1208, А1209, толщиномеров серий "ТУЗ", "Булат" и "ТЭМП" согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97 и др. НТД. Данные образцы изготавливаются с различным количеством и номиналом ступеней и из различных материалов, таких как Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60 и любых других взависимости от требований Заказчика.

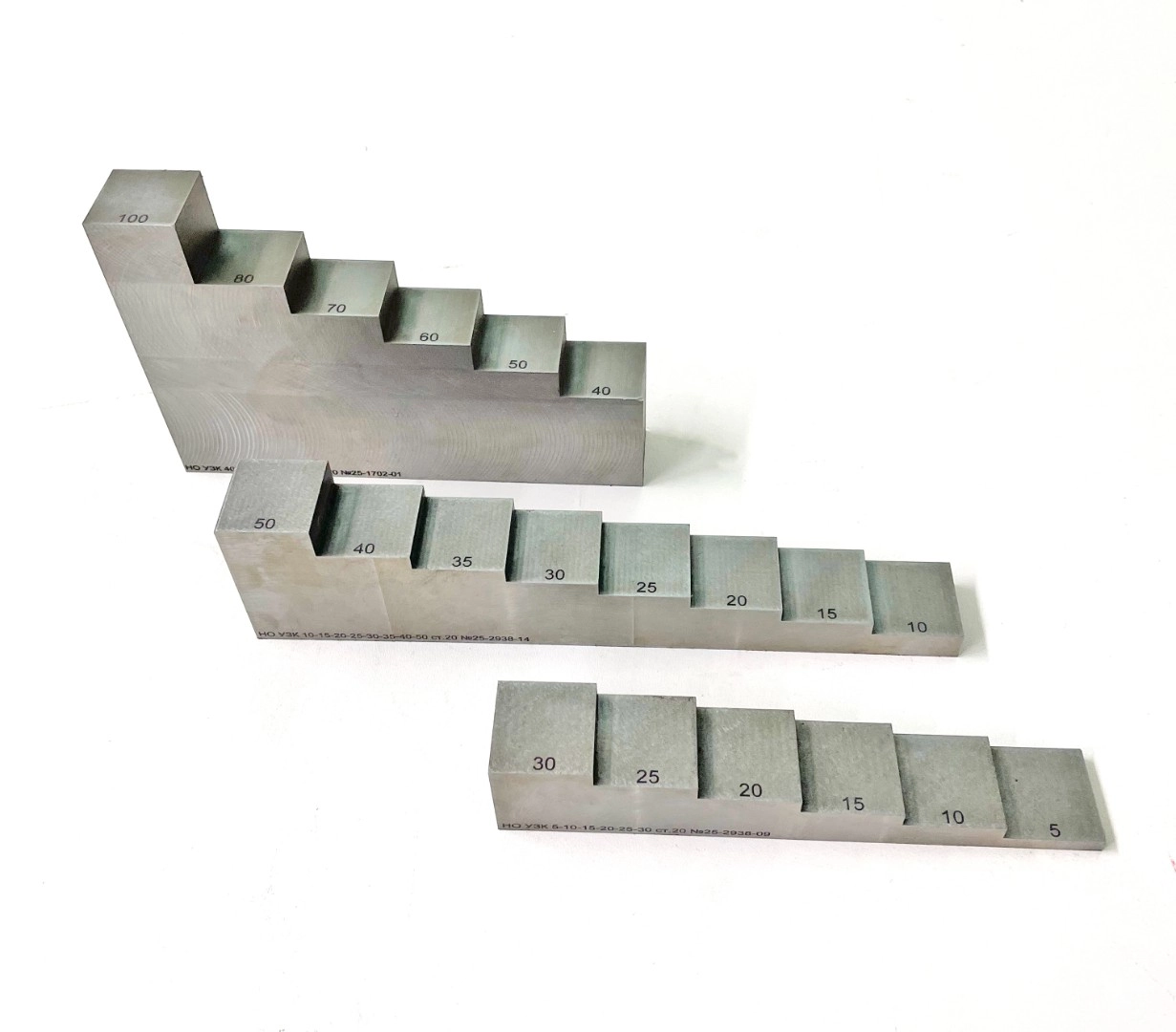

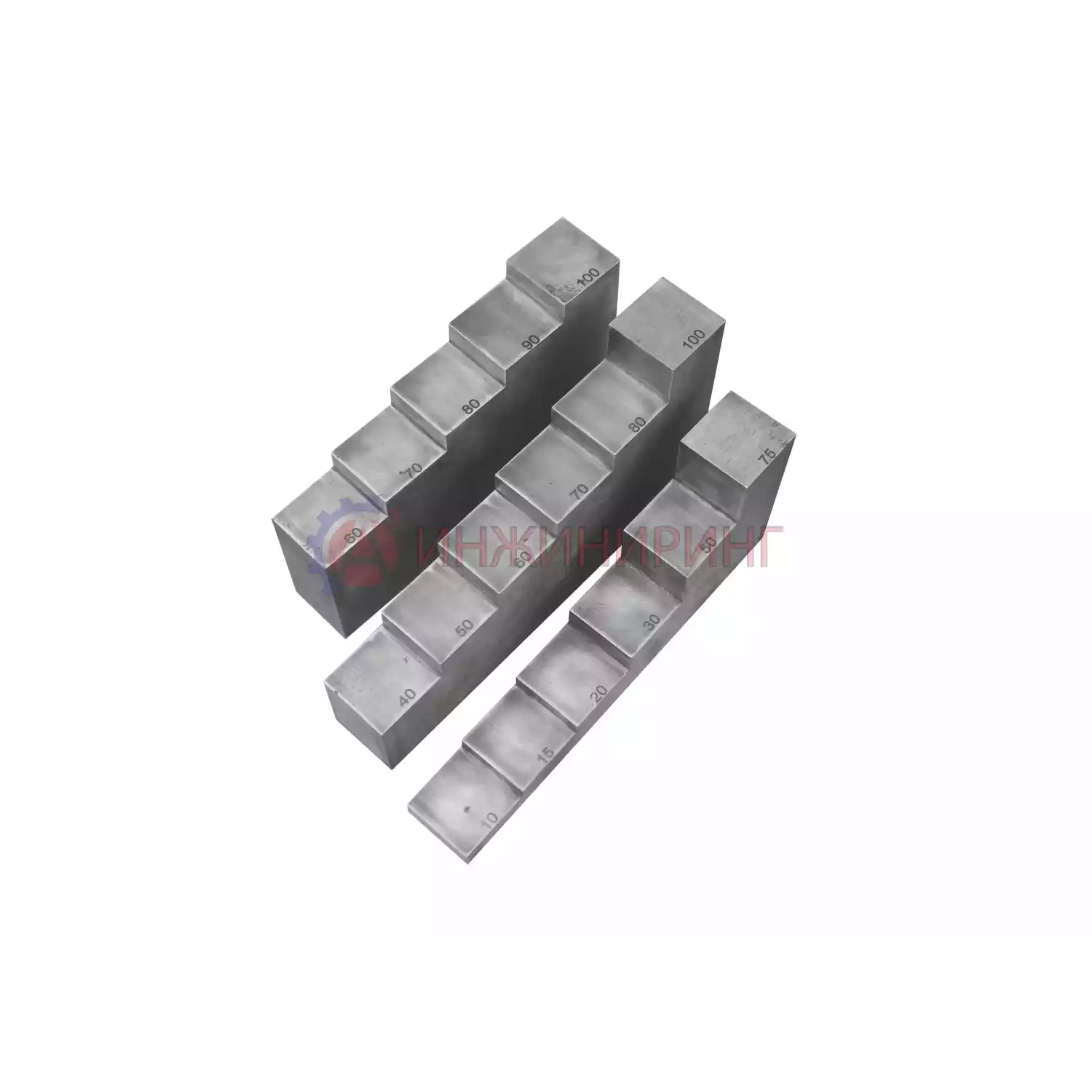

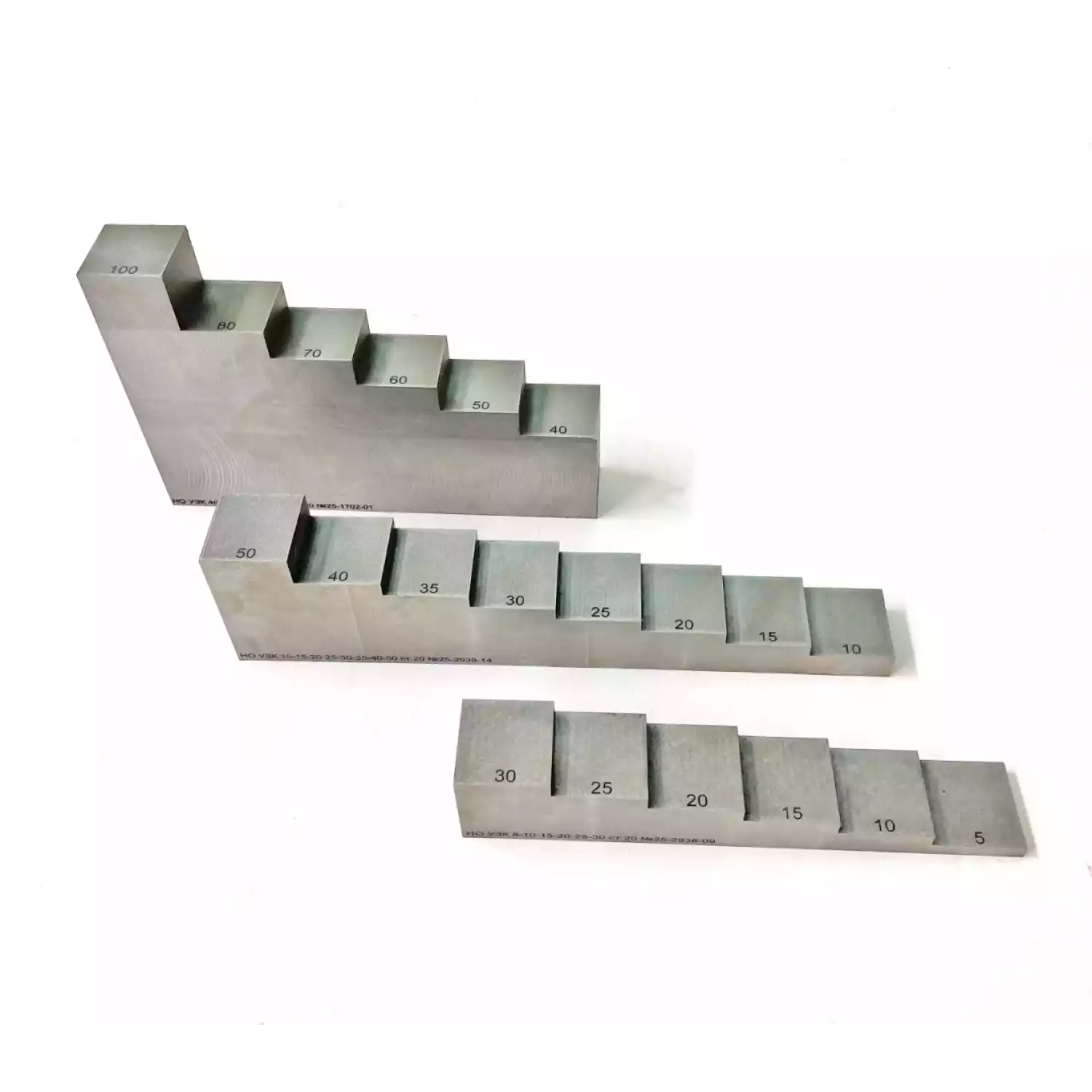

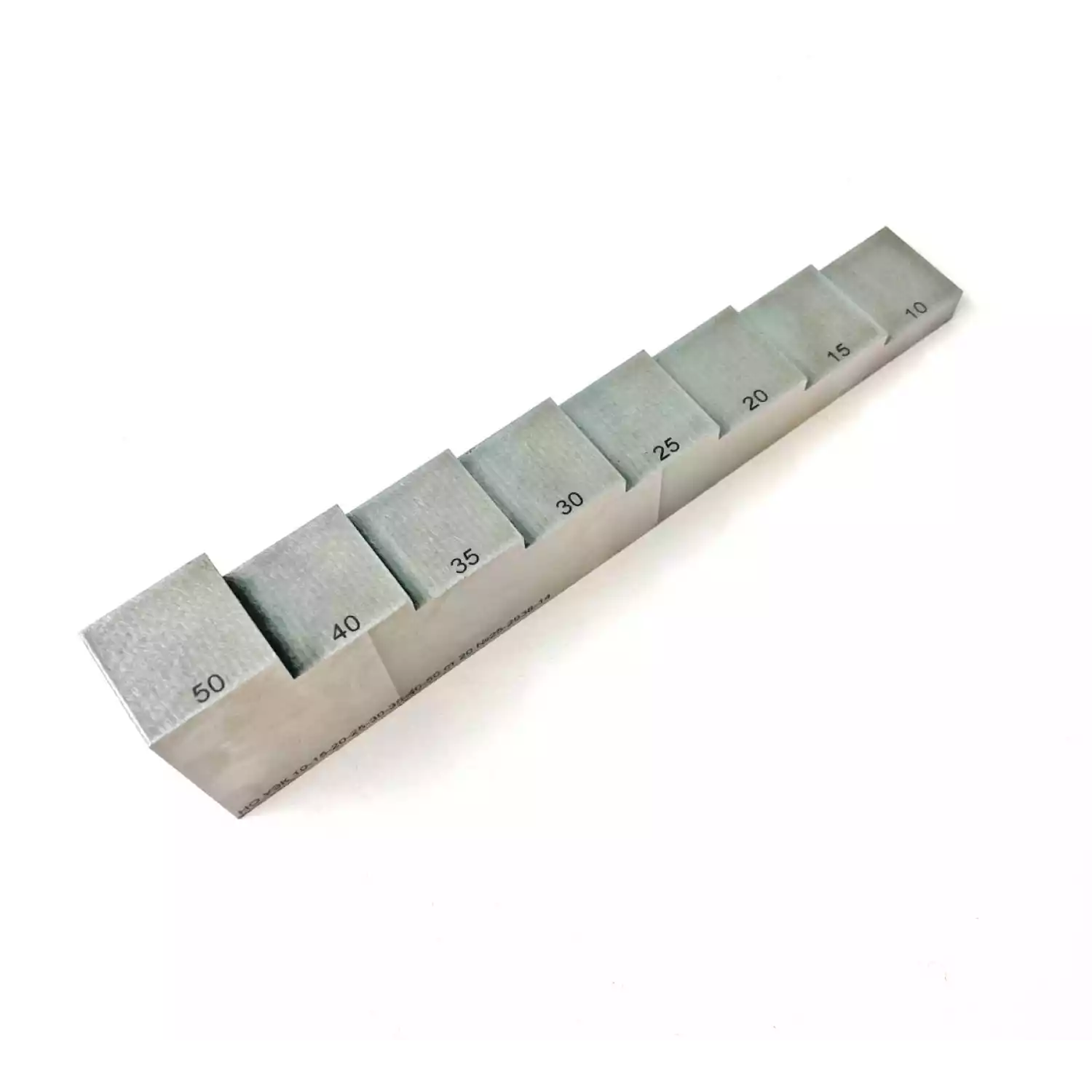

Мы серийно изготавливаем СОП типа "ступенька" для комплектации ультразвуковых толщиномеров со следующими номинальными значениями толщин:

  1. (0,4 или 0,5)-1-2-3-4-6-8-10
  2. 1-2-5-7-10-12-15
  3. 2,5-5-7,5-10-12,5-15-17,5-20
  4. 2-5-10-15-20-25

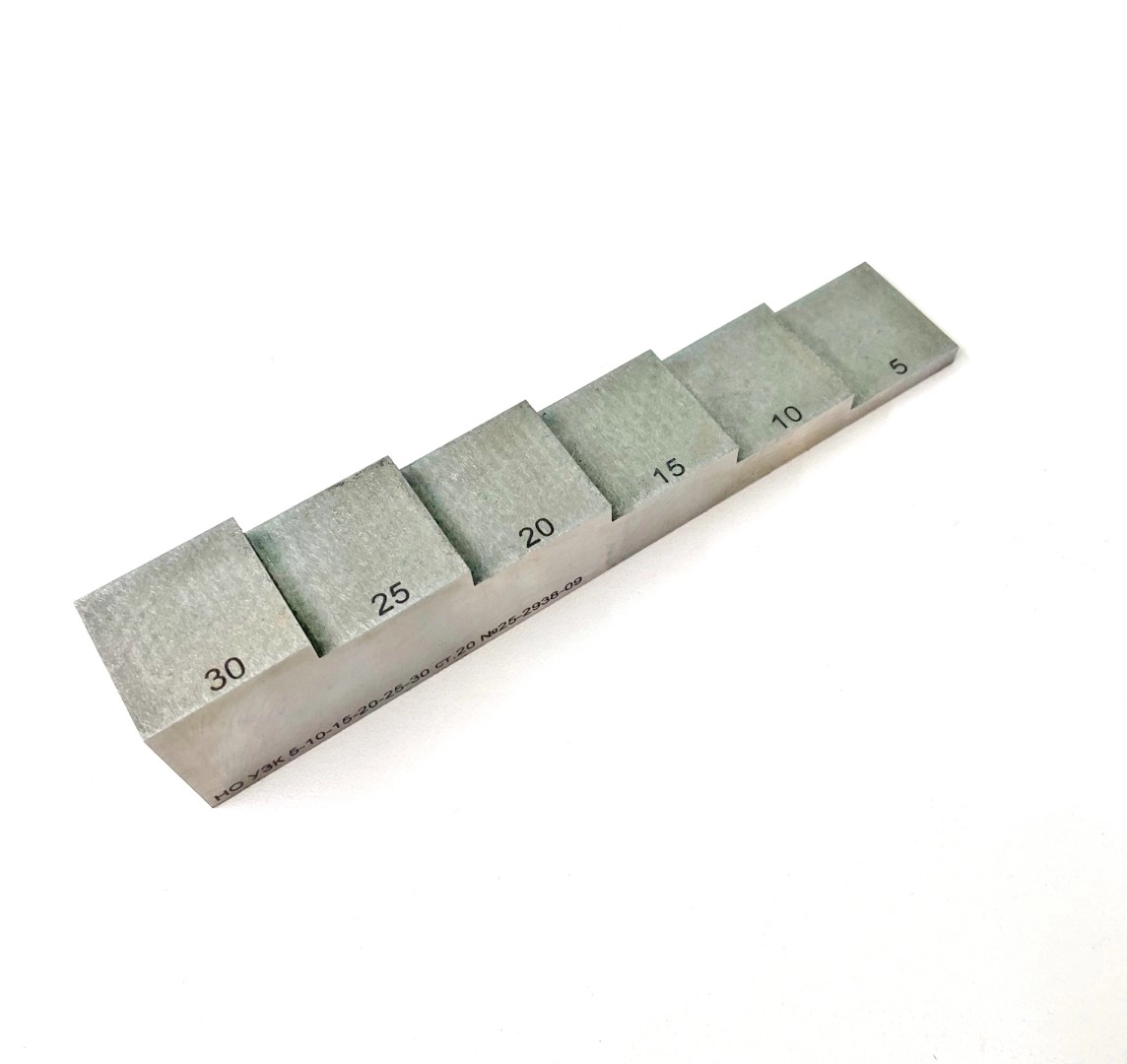

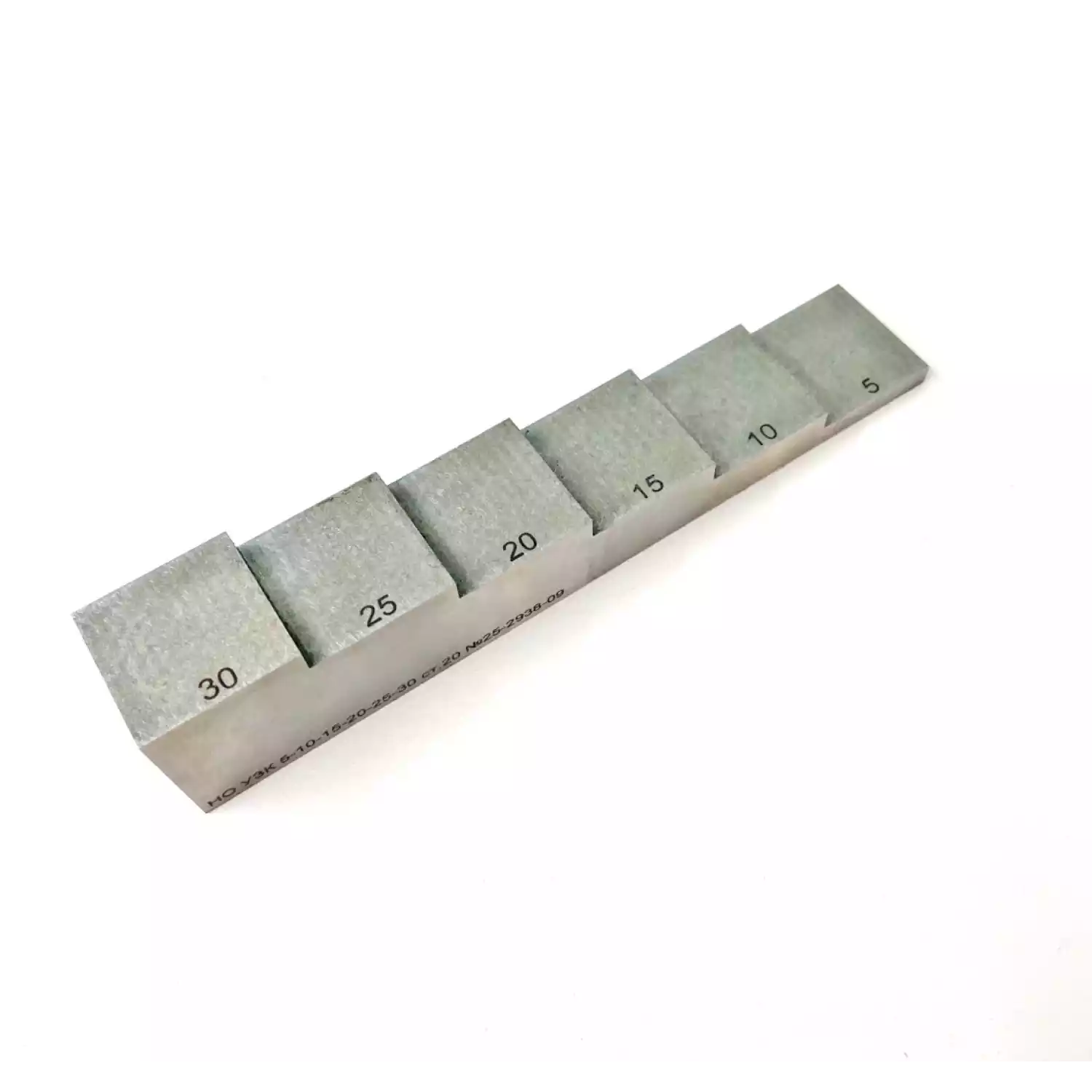

  5. 5-10-15-20-25-30
  6. 10-15-20-30-50-75
  7. 5-10-20-30-40-50
  8. 10-20-40-60-80-100
  9. 10-20-30-40-50-60-70
  10. 60-70-80-90-100

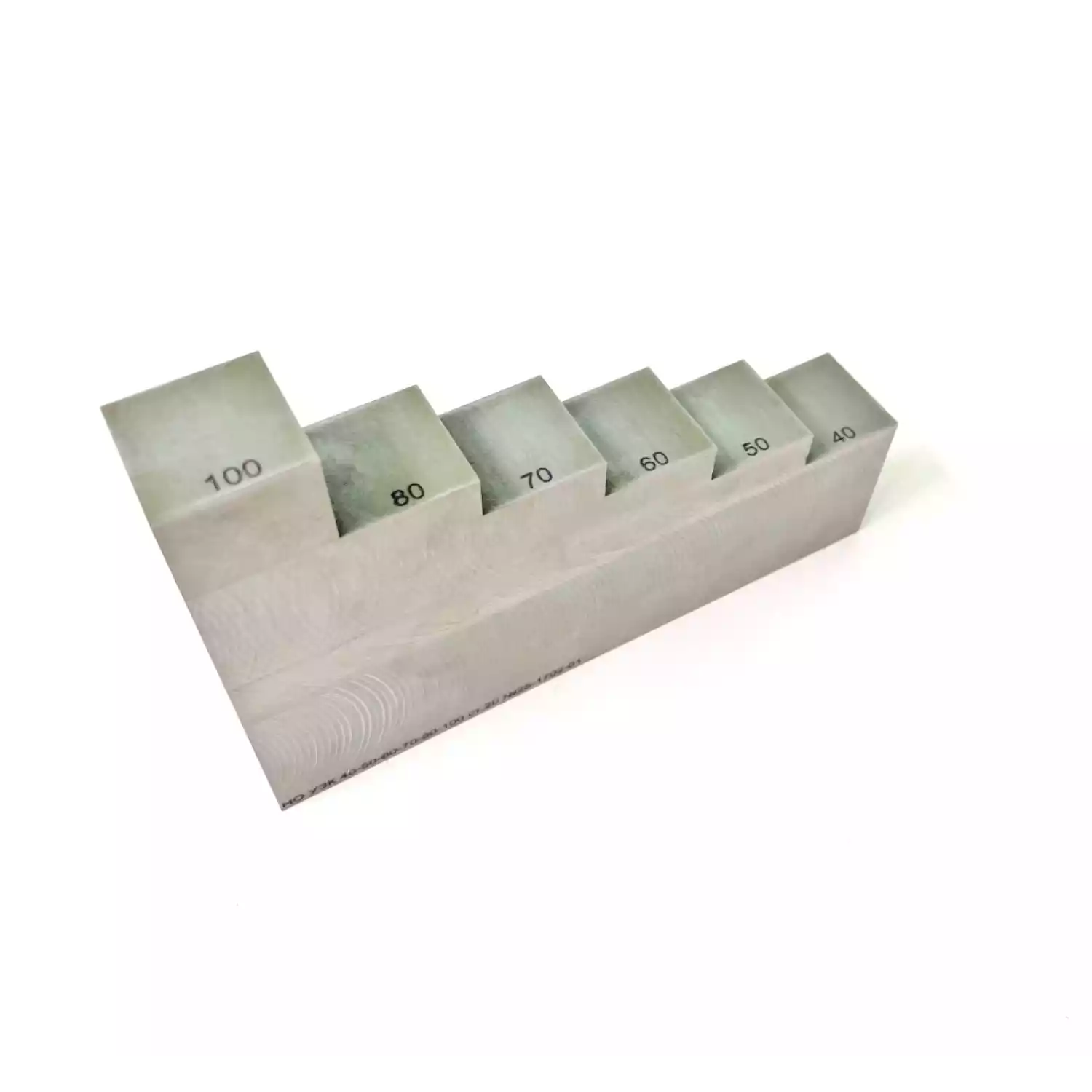

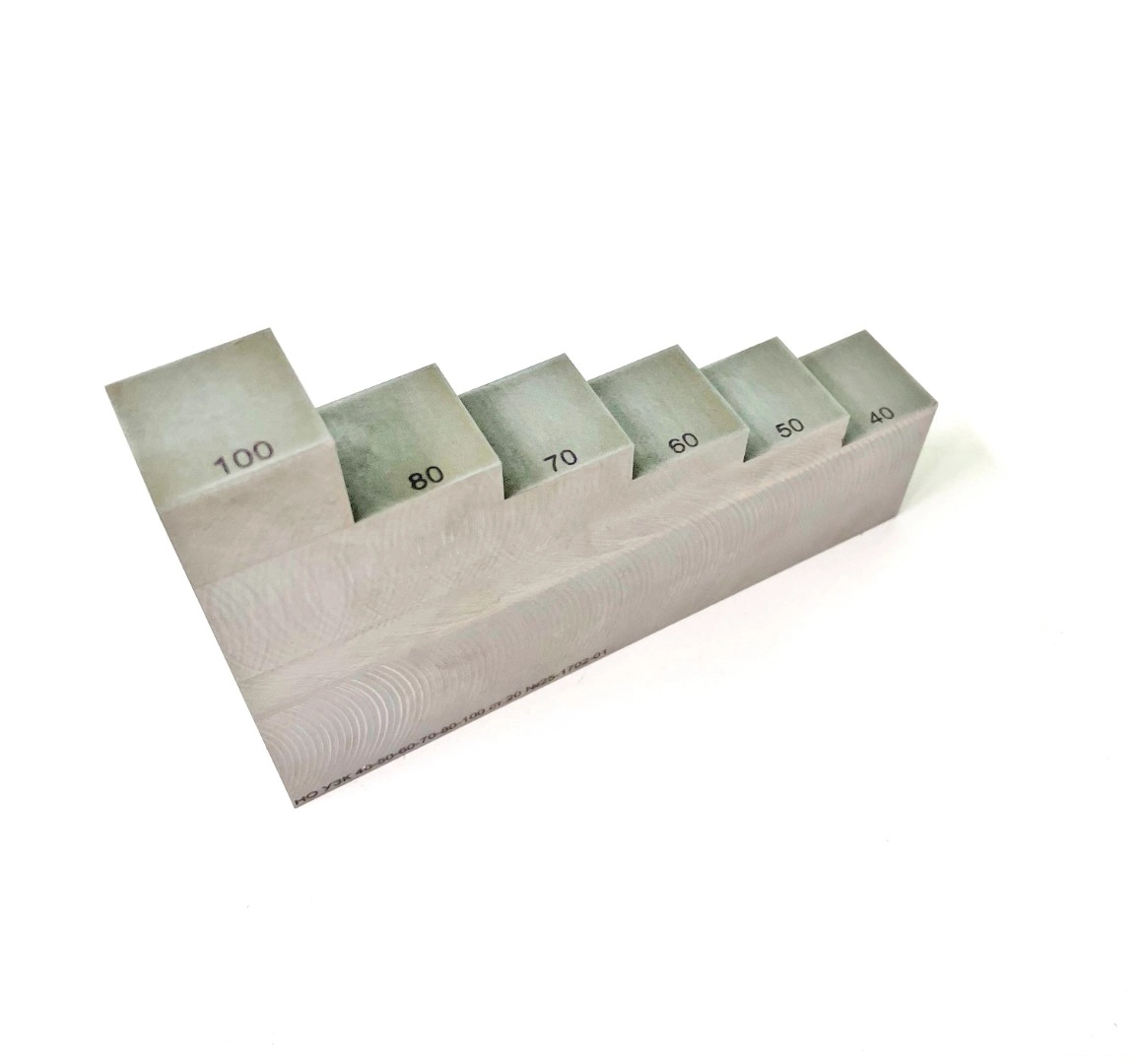

  11. 40-50-60-70-80-100

Материал: Сталь 3 или Сталь 20

Нанесение любых видов антикоррозионных покрытий считается недопустимым ввиду искажения ими ультразвуковых свойств стандартного образца "ступеньки".

Примечания: Образцы «Ступенька» могут быть изготовлены из сталей марок  09Г2С, 12Х18Н10Т, 40Х13, а также алюминиевого сплава Д16.  Линейные размеры и материал образца "Ступенька" могут быть изменены индивидуально, по требованию Заказчика. В соответствии с требованиями НТД возможно изготовление образцов «Ступенька» с любым количеством и толщинами ступеней.

К производимым нами  СОП (НО) для настройки чувствительности с любым видом ультразвуковых отражателей и при их осутствии (в случаях изготовления СОП для толщинометрии), независимо от НТД, предъявляется следующие требования:

  • равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Плоские СОП ("лесенки") для толщинометрии отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
  • отсутствие в материале плоских СОП ("лесенок") естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
  • допустимое соотношение сигнал / шум, при настройке по СОП на каждой ступеньке, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Важно: В соответствии с НТД и технологическими картами допускается обозначение настроечных СОП типа "ступенька" как образцы ОС-1, ОС-2, ОС-3, ОС-4 и тд., но следует помнить что под этим обозначением у каждого производителя предусмотрены свои номиналы, поэтому настоятельно рекомендуется с ними ознакомиться перед покупкой.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)

Цена на товар может измениться если:

 1. Если изменится количество ступеней на образце, в стандартном исполнении на одном образце изготавливается 6 ступеней - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

 2. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

 3. Если образец имеет сложную конфигурацию и для его изготовления необходимо производство специализированной оснастки и применение сложных технологических процессов таких как электро эррозия и тд. - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.


Стандартные и настроечные образцы (СОП) можно купить с доставкой курьерской службой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Челябинск, Екатеринбург, Самара, Саратов, Тюмень. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Характеристики Стандартные образцы (СОП) типа "ступенька" для ультразвуковой толщинометрии

Длина, мм
от 20
Ширина, мм
от 20
Размер ступенек, мм
20х20 или 25х25 (возможно изготовление ступеней других размеров)
Количество ступеней на образце, шт
не более 8
Шероховатость Rz рабочих поверхностей меры, не более, мкм
40
Масса, не более, кг
5
Материал
Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60
