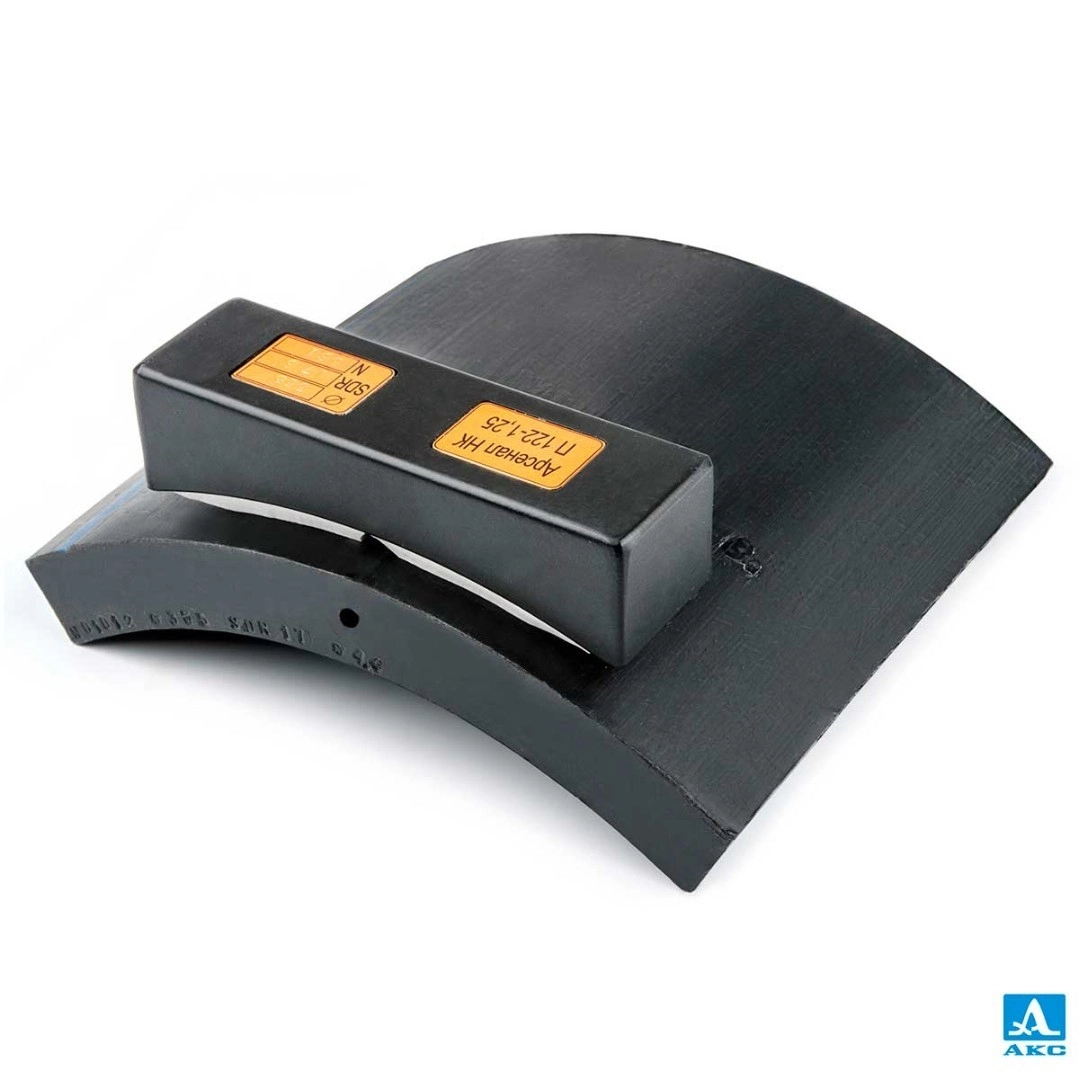

Настроечные образцы (СОПы) с отражателями типа «плоскодонное отверстие» в комплекте с хордовыми преобразователями применяются для настройки дефектоскопа и браковочной чувствительности при проведении ультразвукового контроля кольцевых сварных соединений при строительстве, реконструкции и ремонте полиэтиленовых газопроводов (ПЭ 80, ПЭ100) систем газораспределения и газопотребления.
Комплект изготавливается в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК. Настроечный образец должен иметь эталонный отражатель с плоским дном («плоскодонное отверстие»), диаметр которого в зависимости от типоразмера труб контролируемого соединения приведен в таблице:
| Типоразмер трубы, мм | SDR 7,4 | SDR 9 | - | ||
| ⌀100 x 15,1 | ⌀160 x 21,9 | ⌀225 x 30,8 | ⌀180 x 20,0 | - | |
| Диаметр эталонного отражателя, мм | 2,2 | 3,2 | 4,6 | 3,3 | - |
| Типоразмер трубы, мм | SDR 11 | ||||
| ⌀63 x 5,8 | ⌀75 x 6,8 | ⌀90 x 8,2 | ⌀110 x 10,0 | ⌀125 x 11,4 | |
| Диаметр эталонного отражателя, мм | 1,1 | 1,3 | 1,7 | 1,8 | 2,1 |
| Типоразмер трубы, мм | SDR 11 | ||||
| ⌀140 x 12,7 | ⌀160 x 14,6 | ⌀180 x 16,4 | ⌀200 x 18,2 | ⌀225 x 20,5 | |
| Диаметр эталонного отражателя, мм | 2,3 | 2,6 | 3,0 | 3,3 | 3,4 |
| Типоразмер трубы, мм | SDR 11 | SDR 17,6 | |||
| ⌀250x 22,7 | ⌀280 x 25,4 | ⌀315 x 28,6 | ⌀75 x 4,3 | ⌀90 x 5,1 | |
| Диаметр эталонного отражателя, мм | 3,7 | 4,2 | 4,7 | 1,0 | 1,2 |
| Типоразмер трубы, мм | SDR 17,6 | ||||
| ⌀110x 6,3 | ⌀125 x 7,1 | ⌀140 x 8,0 | ⌀160 x 9,1 | ⌀180 x 10,3 | |
| Диаметр эталонного отражателя, мм | 1,4 | 1,6 | 1,8 | 2,1 | 2,4 |
| Типоразмер трубы, мм | SDR 17,6 | ||||
| ⌀200x 11,4 | ⌀225 x 12,8 | ⌀250 x 14,2 | ⌀280 x 15,9 | ⌀315 x 17,9 | |
| Диаметр эталонного отражателя, мм | 2,6 | 2,9 | 3,3 | 3,6 | 4,1 |

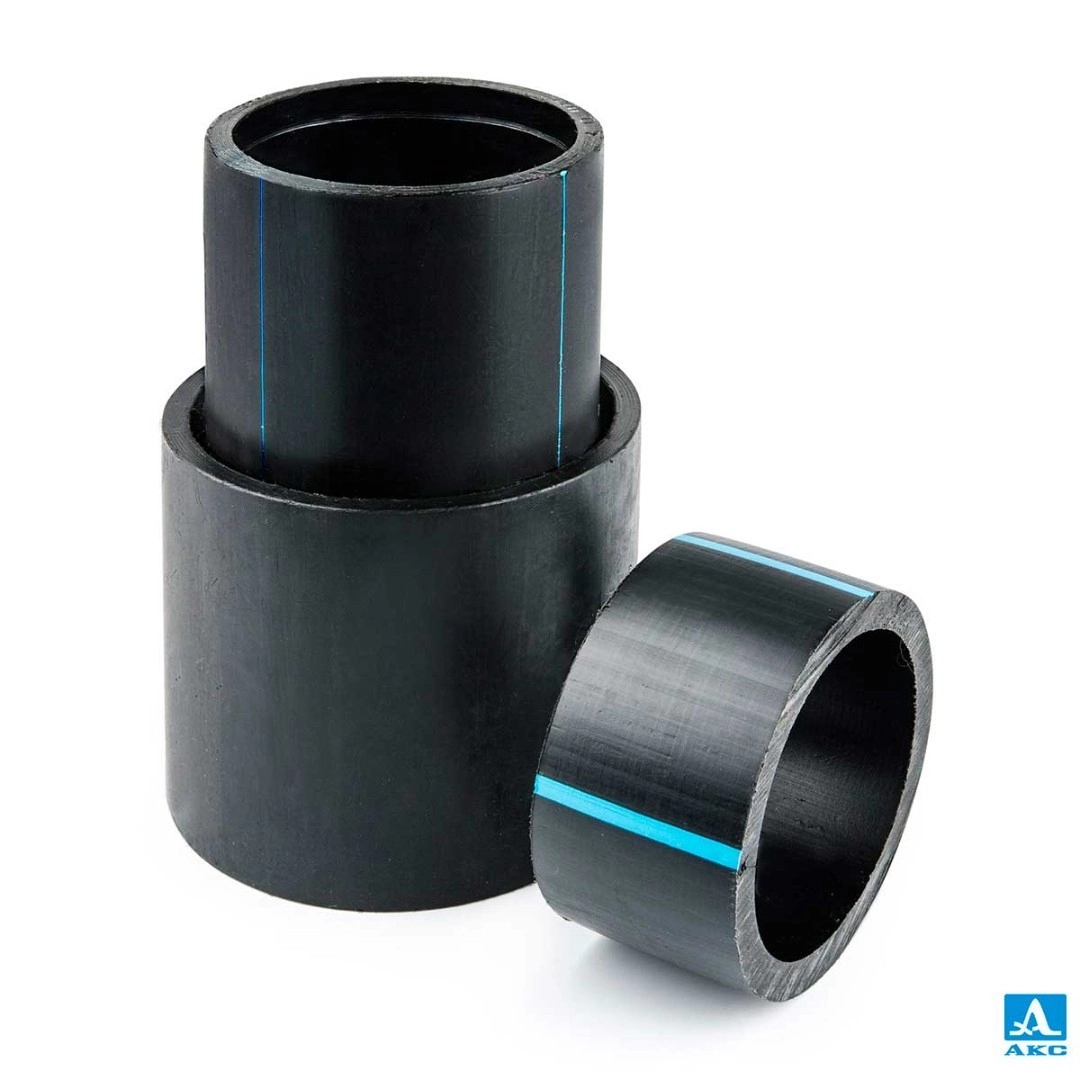

Для заказа комплекта необходимо указать толщину, диаметр или SDR трубы. При отсутствии в наличии необходимого SDR , необходимо предоставить сегменты требуемого типоразмера силами заказчика.
На основе настроечного образца SDR 11 диаметром 315 мм, с толщиной 28,6 мм и размером «отражателя» ⌀ 4,7 мм
| Параметр | Значение |
| Диаметр торцевого сверления с плоским дном, мм | 4,7 ± 0,12 |
| Глубина торцевого сверления, мм | 25,0 ± 3 |
| S-толщина стенки образца, мм | 28,6 + 4,3 |
| D – наружный диаметр образца, мм | 315,0 + 2,9 |
| Скорость УЗ продольной волны, м/с | 2 590 ± 2% |
| Шероховатость обработки поверхностей образца, мкм | Не хуже Rz 40 |
| Значение угла между основанием образца и отражающей гранью торцевого сверления, град. | 90 ± 2º |
| Материал | ПЭ-100 |
| Размер СОП, мм | 28,6 x d315,0 |
| Масса комплекта СОП+ПЭП, г | 550 |
