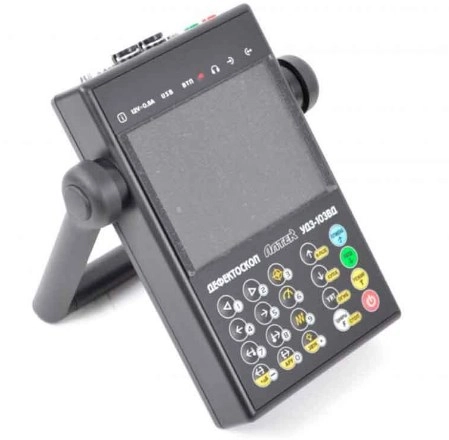

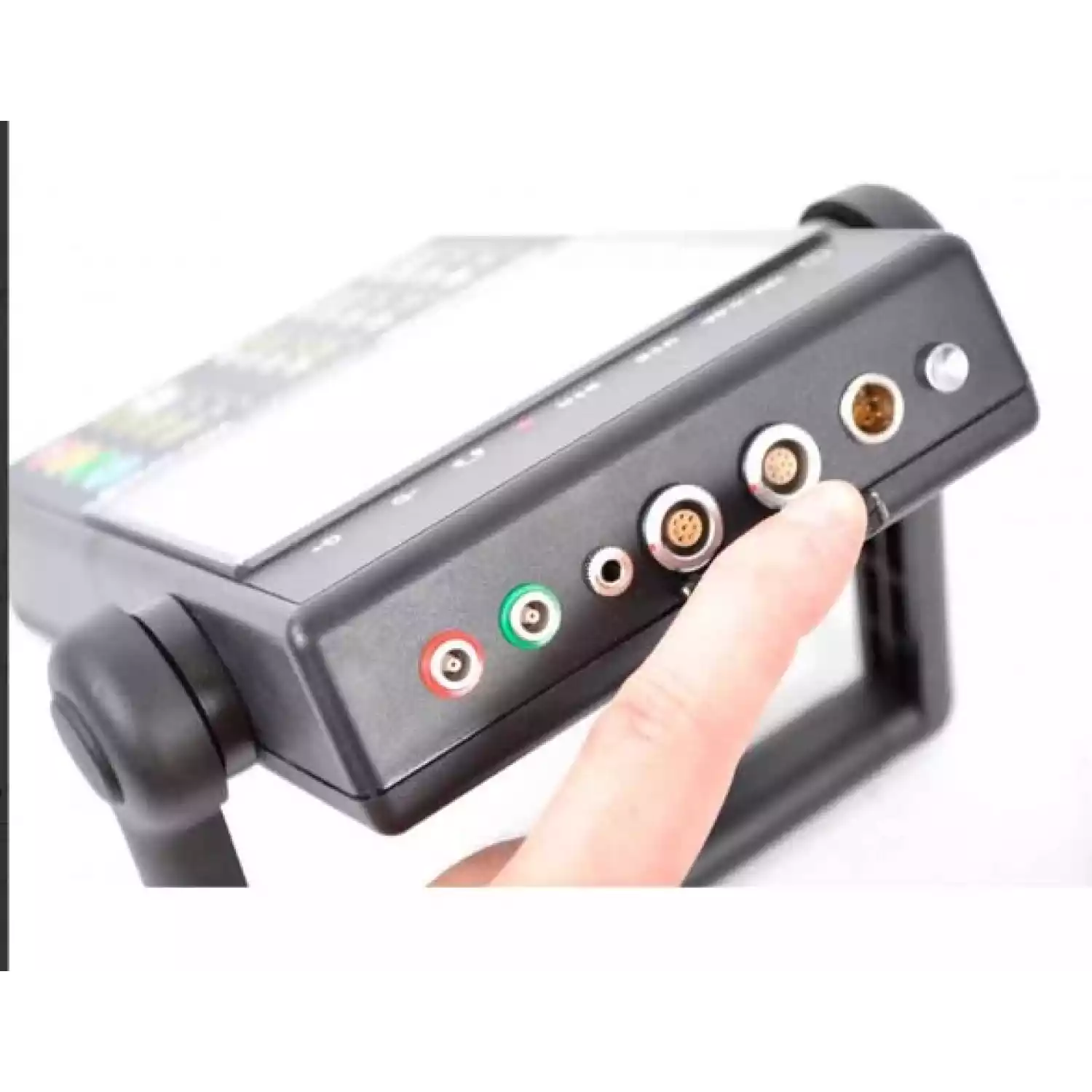

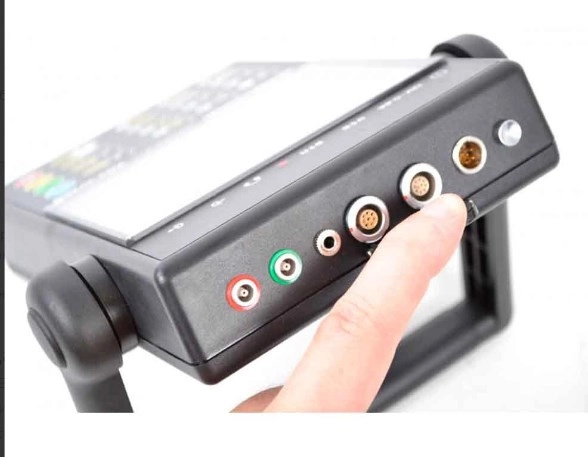

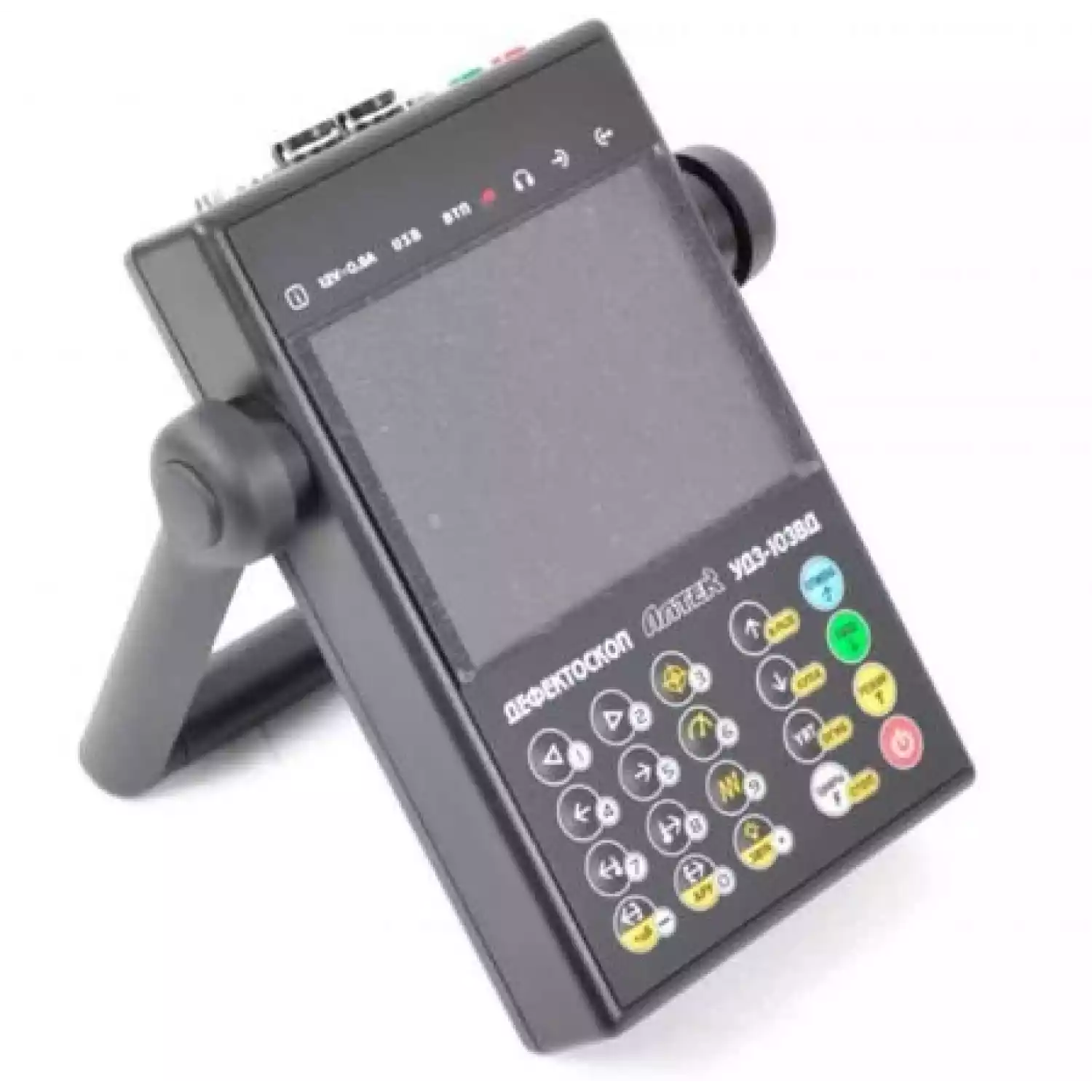

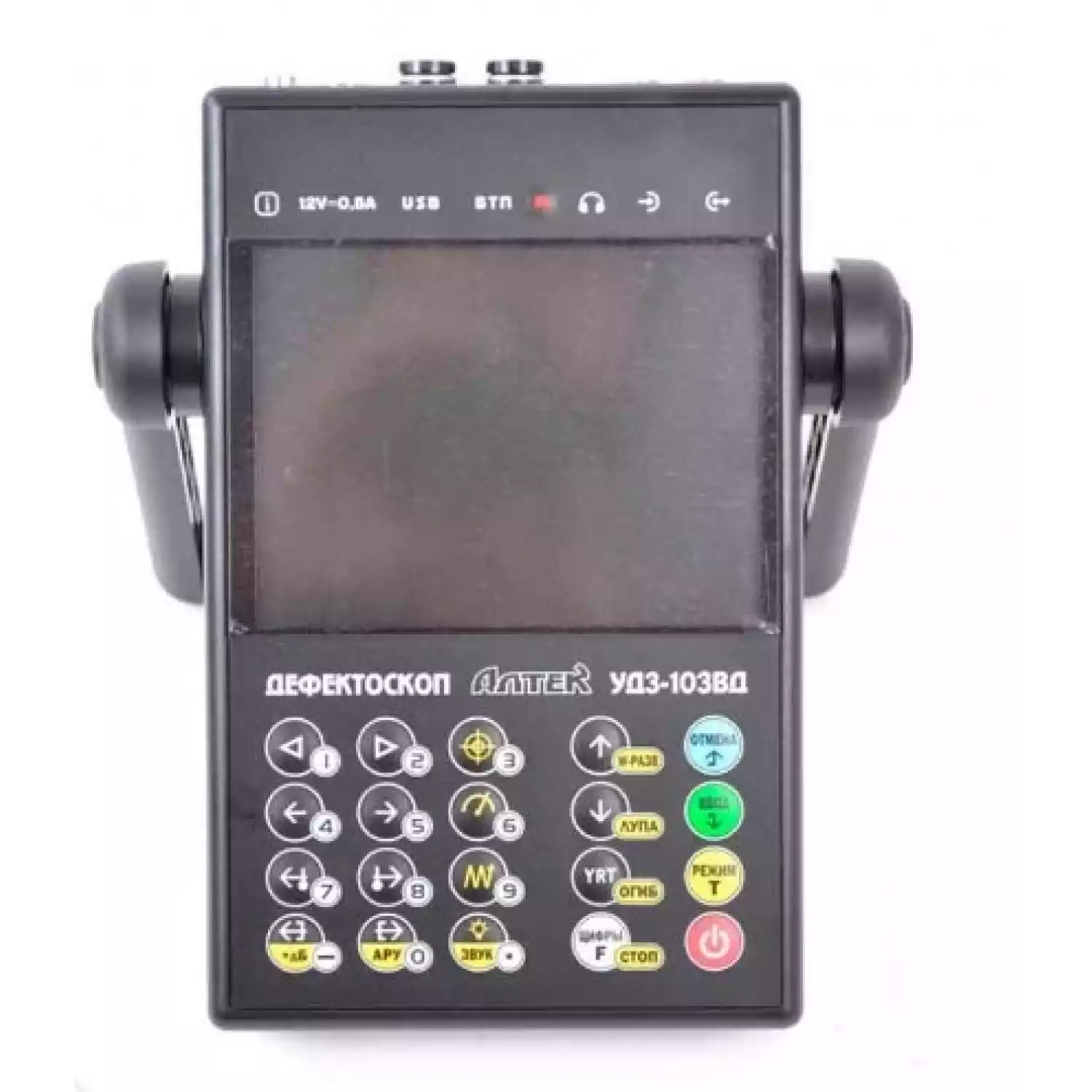

Ультразвуковой дефектоскоп УД3-103 ВД "PELENG"

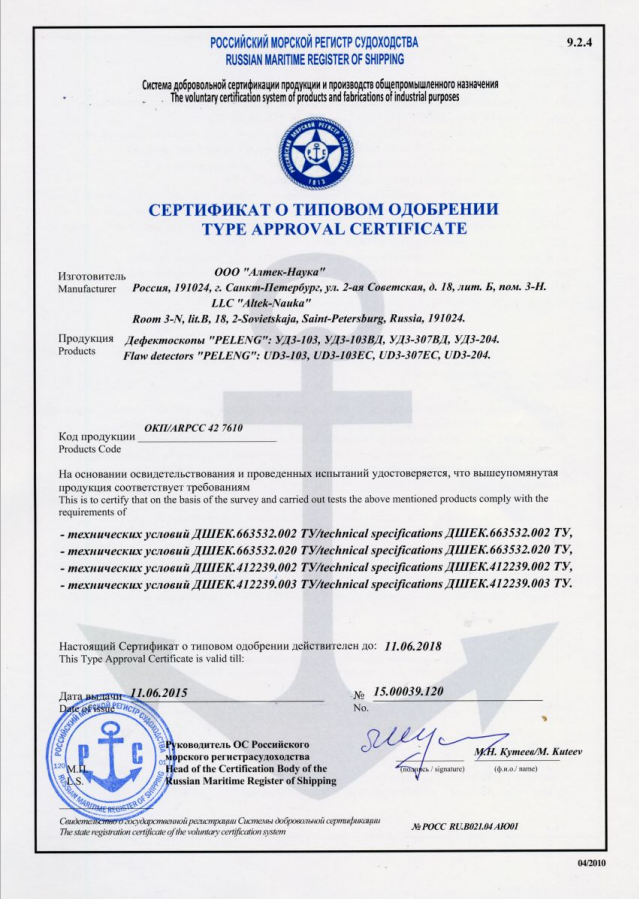

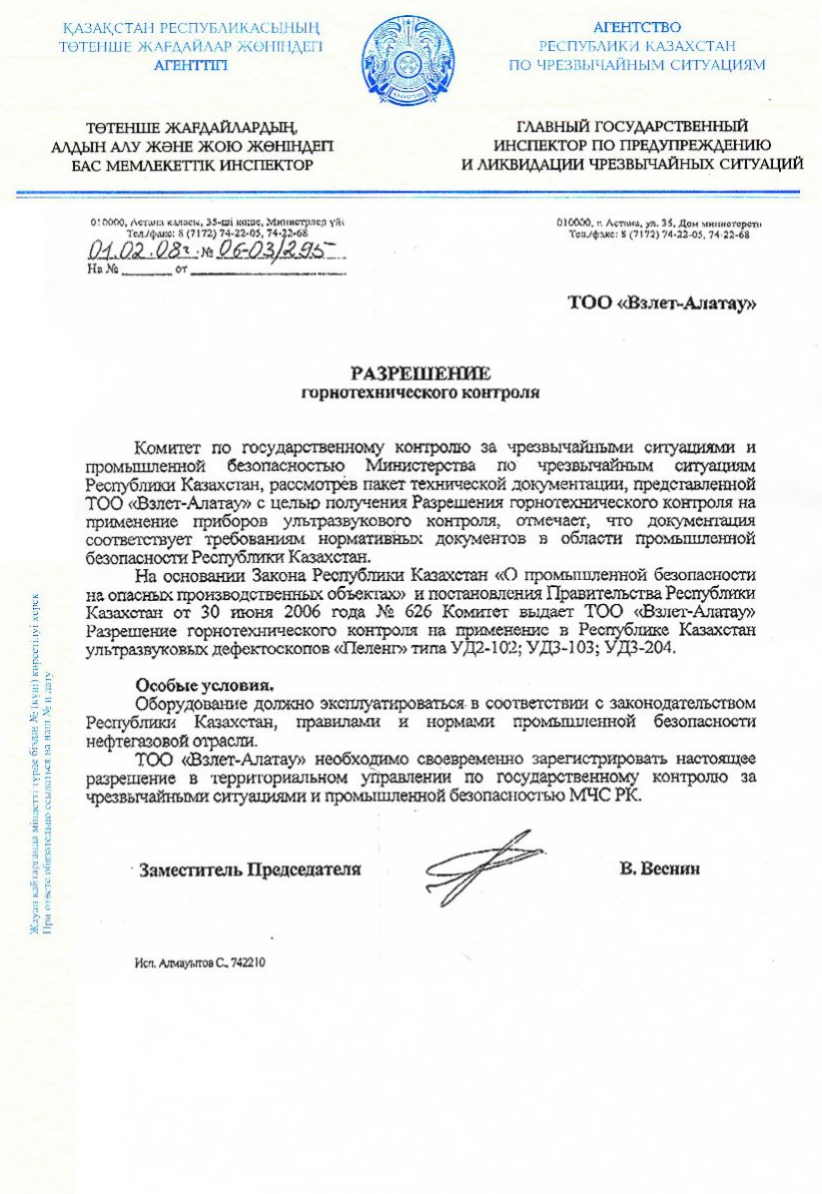

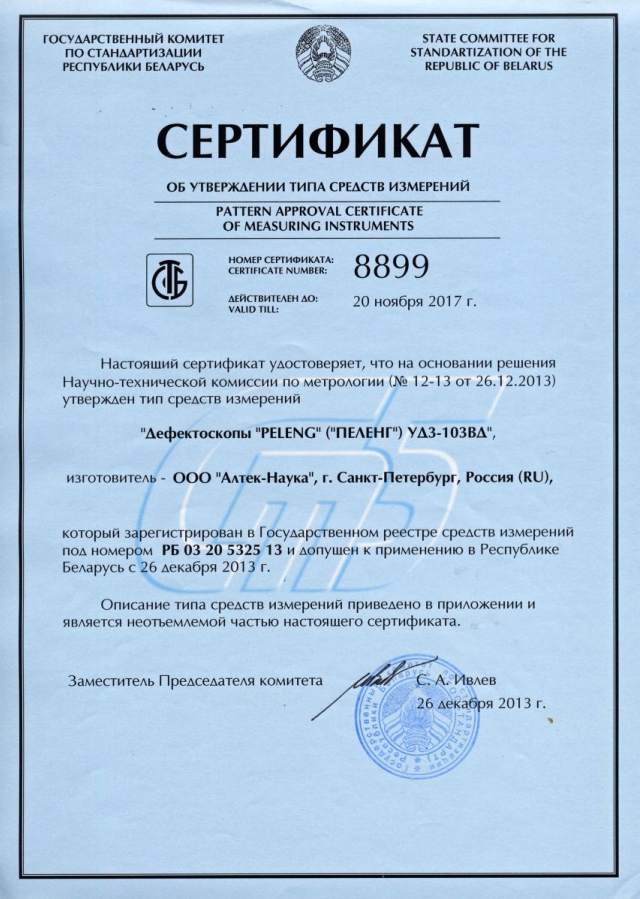

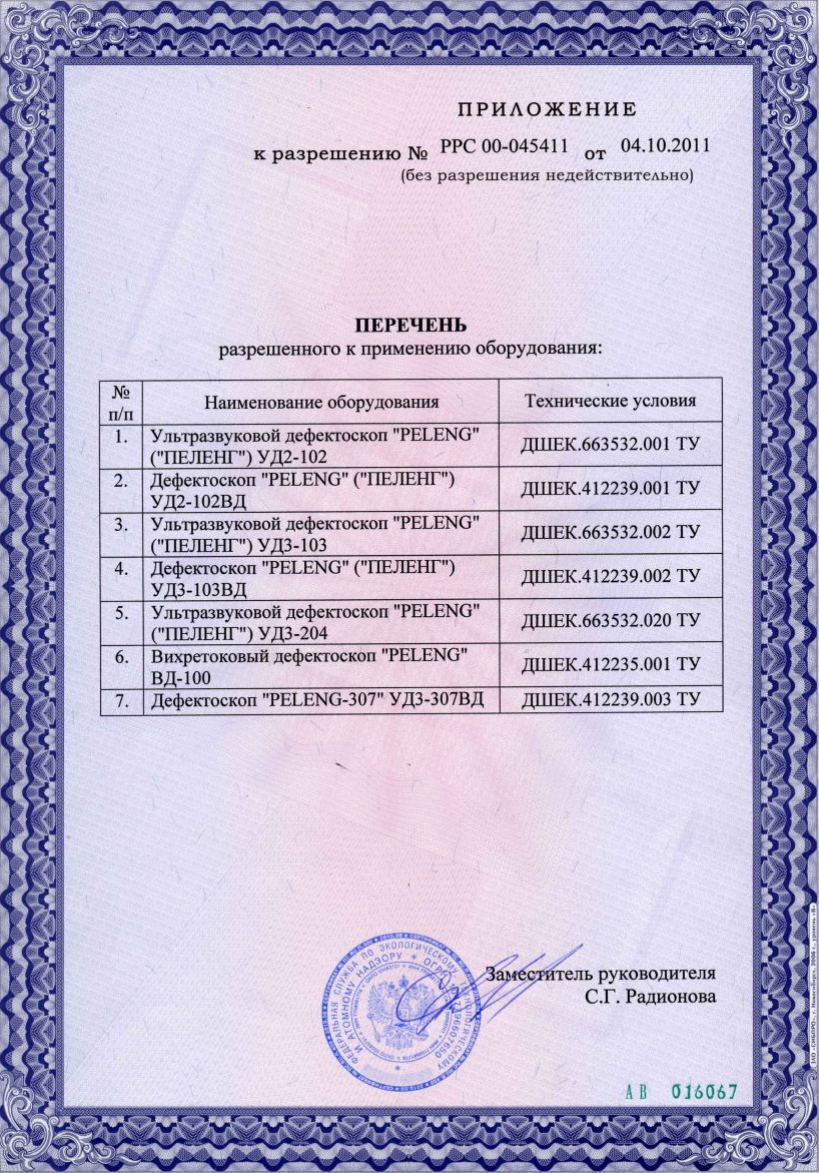

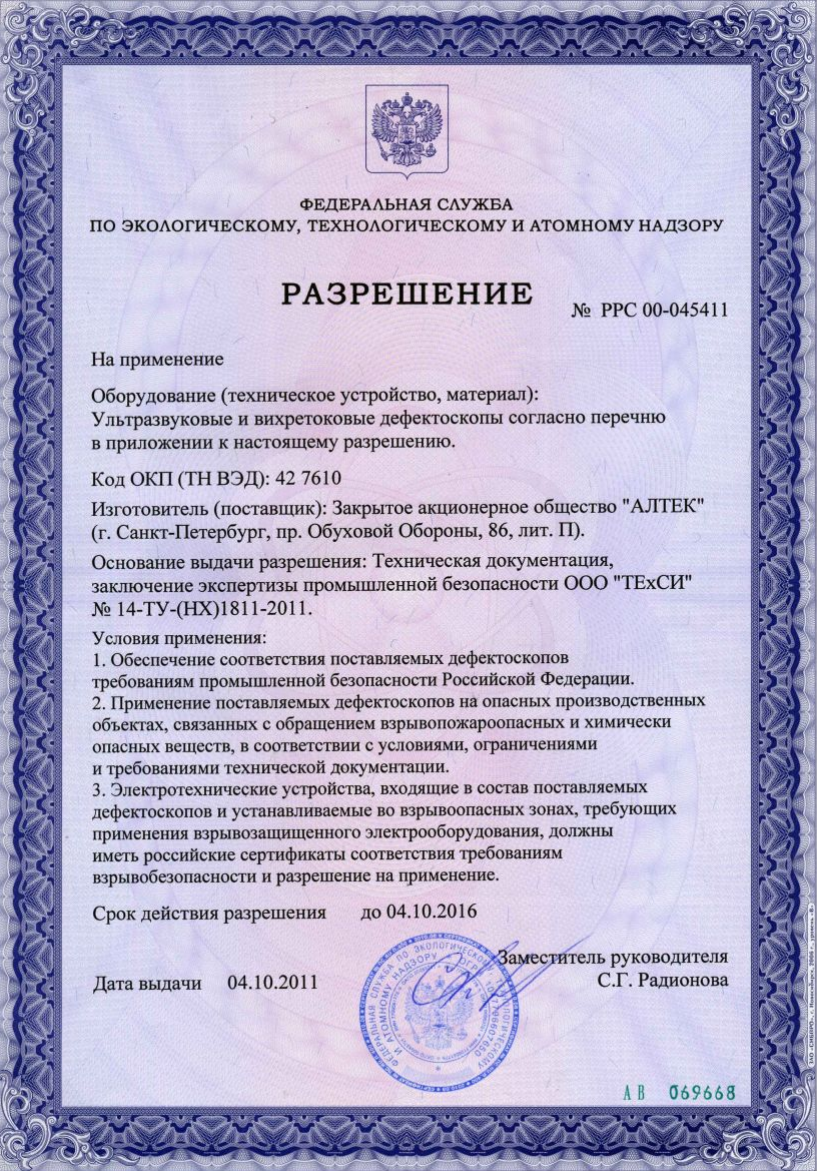

Устройство для обнаружения неисправностей УД3-103ВД, обладает способностью бесперебойно сохранять параметры настроек, данные осмотров и результаты проверок, при этом гарантируя их защиту кодами от неожиданных вмешательств, будь то изменение установок или их стирание. К тому же, предусмотрен шанс синхронизации данного аппарата с домашним компьютером для того, чтобы заносить данные о дефектации в обобщенную базу сведений. Все аппараты для обнаружения дефектов серии "PELENG" имеют официальный допуск для операций неразрушающей проверки в пределах России, Беларуси и Казахстана.

Области применения, адаптированные под отдельные отрасли

• В нефтегазовой сфере (включая ВСН-012 и другие методики для проверки систем трубопроводов, включая те, что из полиэтилена),
• В кораблестроении (обследование сварочных соединений и основы из стальных, алюминиевых, титановых сплавов корпусов кораблей),
• Для финальной инспекции рельсовых осей и колес на соответствие РД 32.144-2000 и другим нормативным актам.

Отображение данных на мониторе включает в себя

• A-сканирование
• B-сканирование (наглядное изображение проверяемого участка)
• W-сканирование (графическое отображение траектории луча с маркировкой нахождения повреждений)
• Спецификация повреждения (локализация, размерное соответствие площади или диаметру, вероятность обнаружения, интенсивность сигнала). Наиболее сильный сигнал выделяется специальной автоматической отметкой
• Определение метрик произвольного сигнала вручную (пометка ручного замера)
• Одновременное проецирование двух диапазонов, каждый из которых функционирует согласно эхо-, теневому или комбинированному зеркально-теневому принципу
• Автоматическая оповещающая система о наличии дефекта, сопровождающаяся световыми и звуковыми сигналами

Режимы автоматизации прибора предлагают опции для упрощения работы

• Устройство самостоятельно определяет нужный интервал сканирования, руководствуясь продолжительностью эхо-сигнала;
• Настройка частоты ультразвуковой диагностики осуществляется с учётом материала исследуемой детали и оптики ввода звуковой волны;
• Производится авто корректировка периодичности отправляемых ультразвуковых пульсов;
• В полуавтоматическом режиме осуществляется калибровка измерителя глубины и настройка чувствительности аппарата.

Обслуживающие настройки и опции

• ПАУЗА ИЗОБРАЖЕНИЯ неподвижное отображение всех данных на экране
• ФИКСАЦИЯ ОБЩЕГО входящая информация сохраняется для наблюдения
• МИКРОСКОПИЧЕСКИЙ РАЗБОР детализированный анализ части волнового графика с приближением
• НЕФИЛЬТРОВАННЫЙ РАДИОВИЗОР наблюдение за первичным радиосигналом без изменений
• АДАПТАЦИЯ ПО КРИВИЗНЕ приспособление измерений к изгибу проверяемой поверхности для точной диагностики дефектов
• Механизм распознавания пользователя

Контроль методом вихревых токов

Применение дефектоскопов марки "PELENG" не ограничивается ультразвуковым методом – они также эффективны для проверки посредством вихревых токов. Этот подход позволяет выявлять как поверхностные, так и слегка залегающие дефекты, к примеру, микроскопические трещины, в конструкциях, созданных из проводящих электричество материалов.

Характеристики

• Работа в частотном диапазоне до 100 кГц;
• Возможность проведения как динамического, так и статического обследования;
• Фиксация результатов осмотра во внутреннем хранилище прибора с последующей их отправкой на компьютер.

Функция замера толщины

• Его чувствительность достигает 0,01 миллиметра;
• Он способен проводить оценку толщины как по сигналу от первого отражения, так и используя данные с двойного отражения;
• Интегрированный А-скан предоставляет возможность точных измерений даже в условиях сильного сигнального затухания, высокого уровня помех, при обнаружении слоистости материала или при необходимости проведения замеров сквозь покрывающий слой.

Автономное хранилище данных

• Внутреннюю память устройства для обнаружения дефектов можно использовать для сохранения протоколов А- и В-сканирования, сводки результатов осмотра (в табличной форме) и отчетов измерителя толщины.
• Предоставляется опция комментирования настроек, протоколов и выводов путем использования виртуальной клавиатуры.
• Встроенный архив устройства позволяет хранить до 400 конфигураций.
• Защита установок с помощью кода предотвращает неавторизированное стирание или модификацию данных.
• Чтобы выполнить последовательный осмотр, различные конфигурации возможно сгруппировать, и при этом переключение между разными настройками внутри группы осуществляется одним нажатием.
• Существует возможность подсоединения аппарата к компьютерной системе для фиксации итогов осмотра в базе данных.

Комплектация

• Электронный блок;

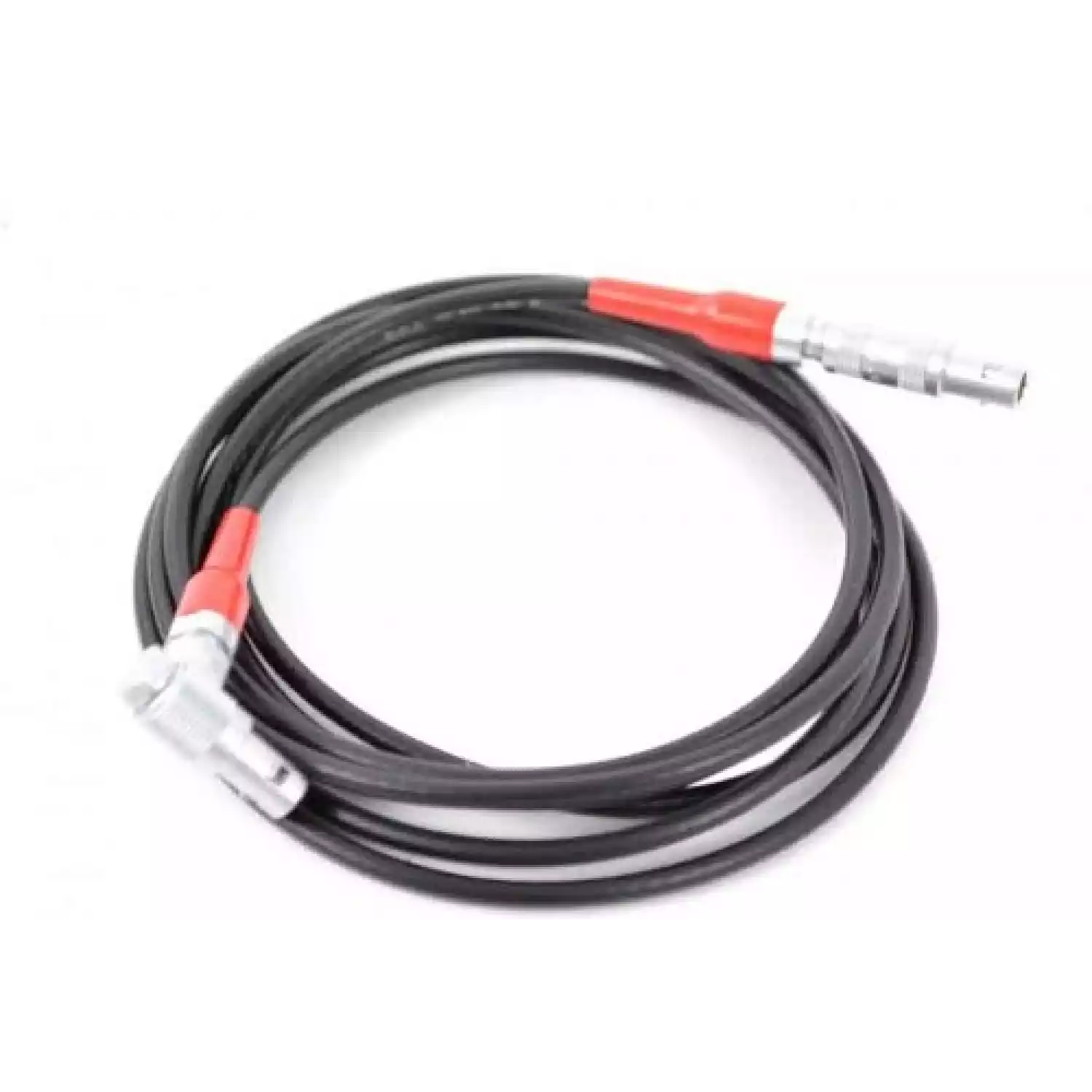

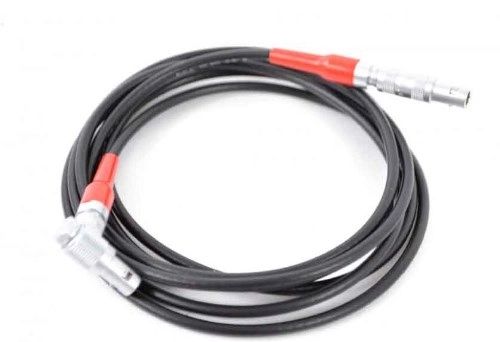

• Кабели для подключения совмещенных ПЭП;

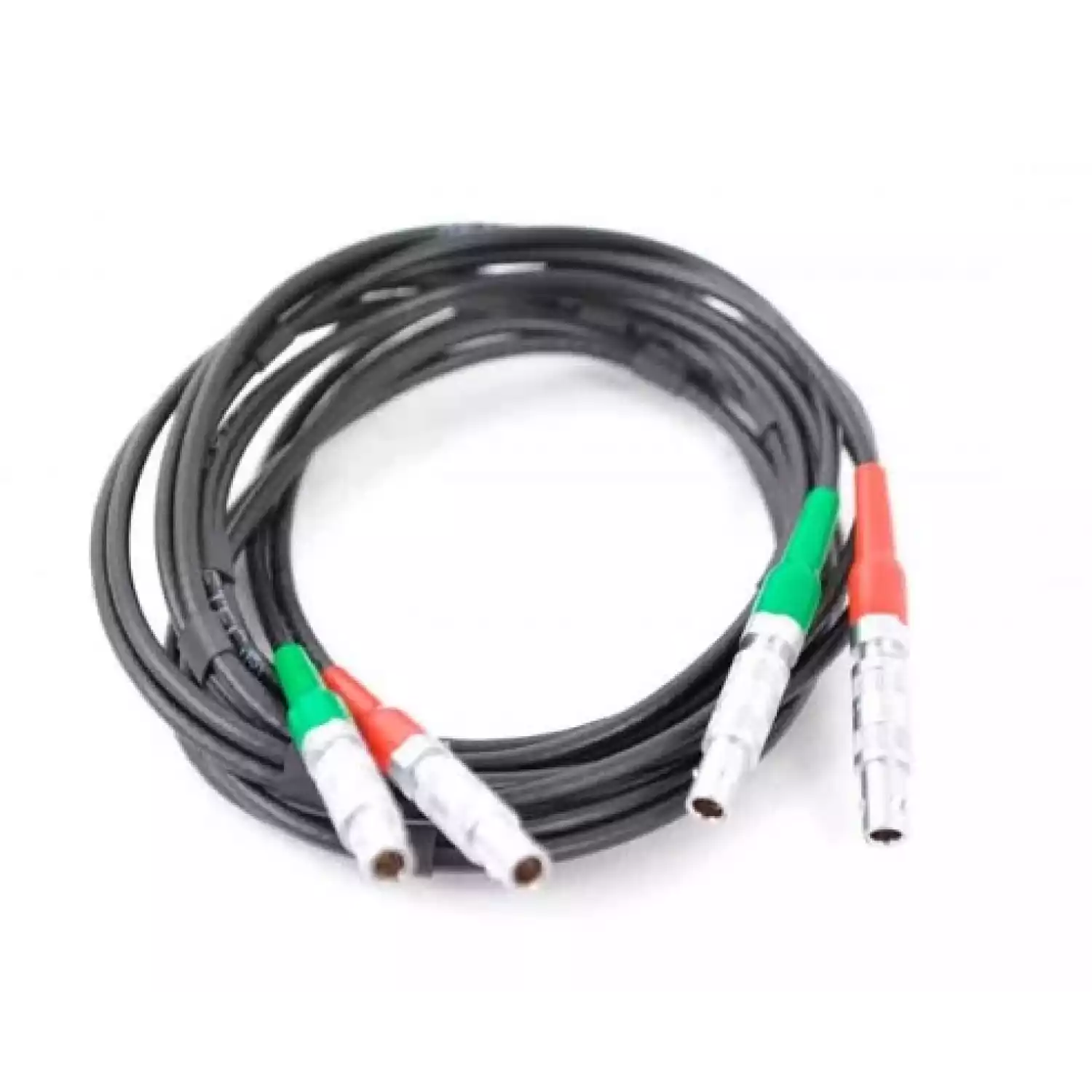

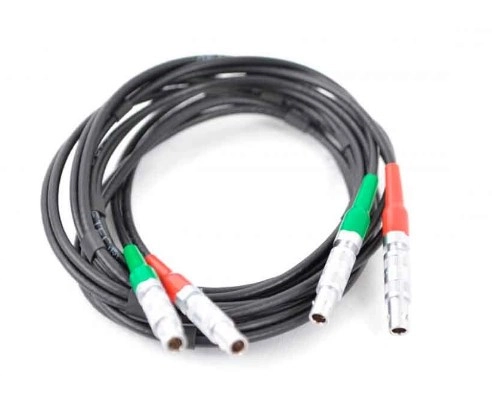

• Кабели для подключения раздельно-совмещенных ПЭП;
• Переходники для подключения ПЭП с разъемом СР-50;
• Зарядное устройство – сетевой адаптер;
• Программное обеспечение для ПЭВМ и база данных;
• Кабель для подключения прибора к ПЭВМ;
• ПЭП: П111–2,5–K12; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П111–10–П6; П112–5–12/2;
• Вихретоковый преобразователь;
• Руководство по эксплуатации;
• Методика поверки;
• Формуляр;
• Сумка;
• Чехол.
