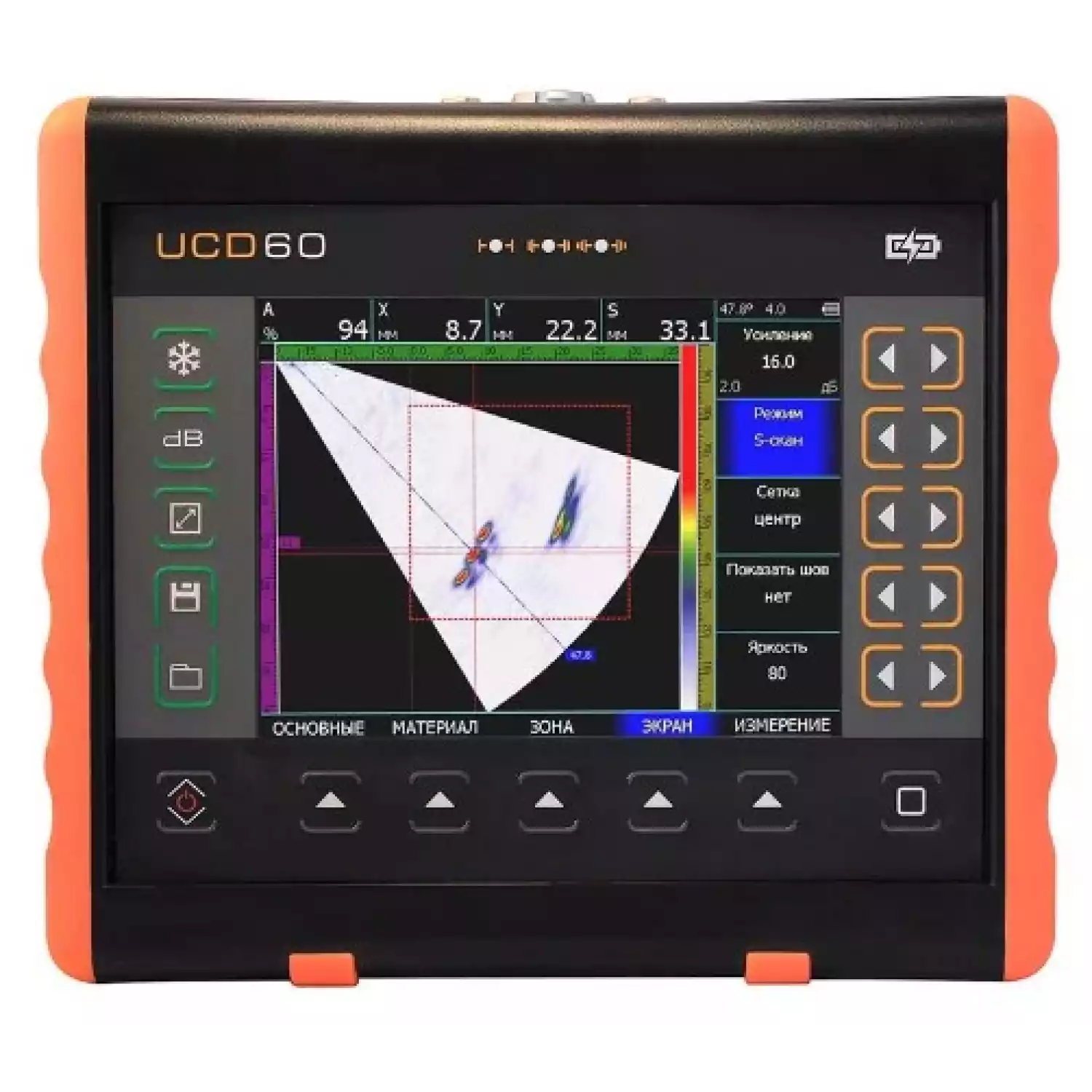

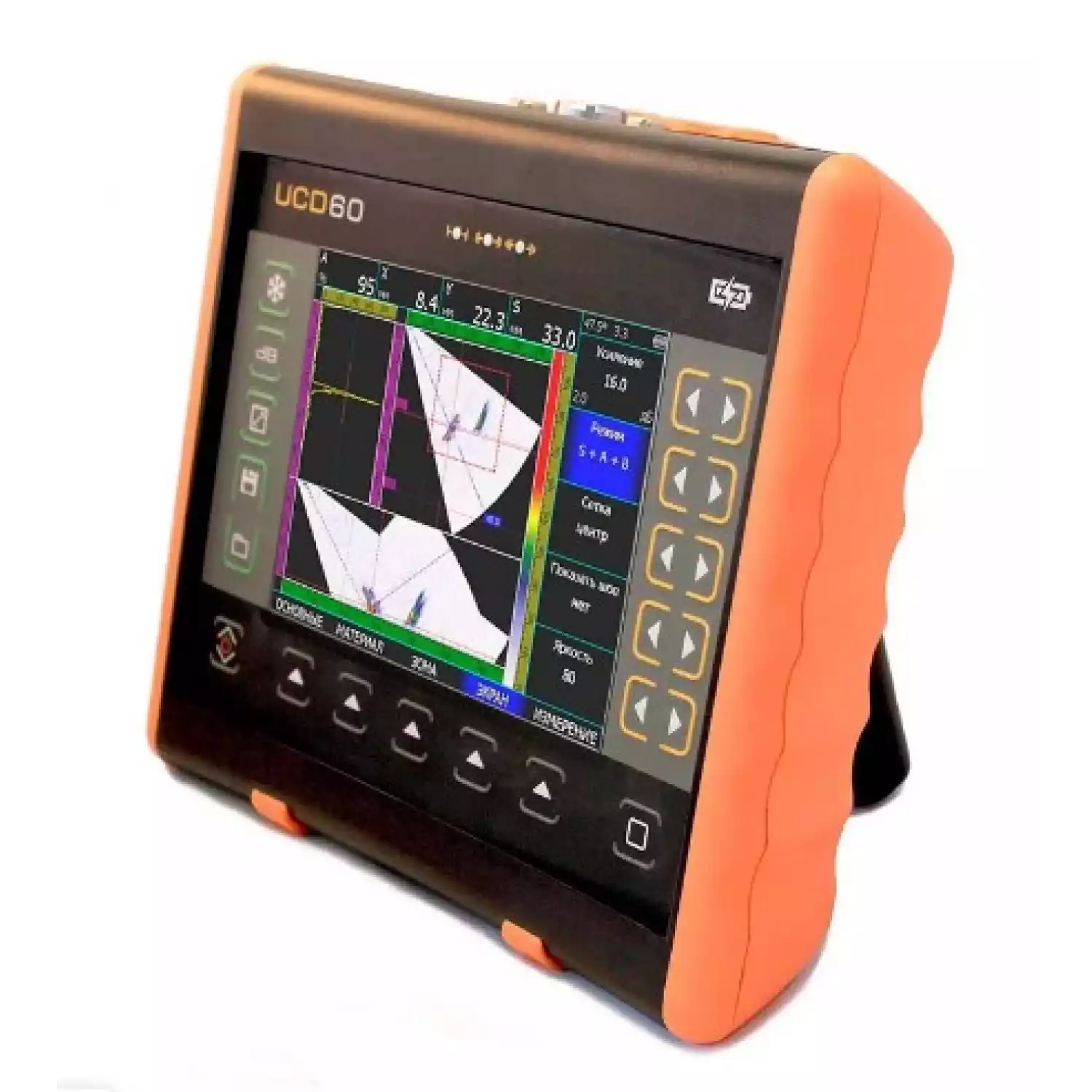

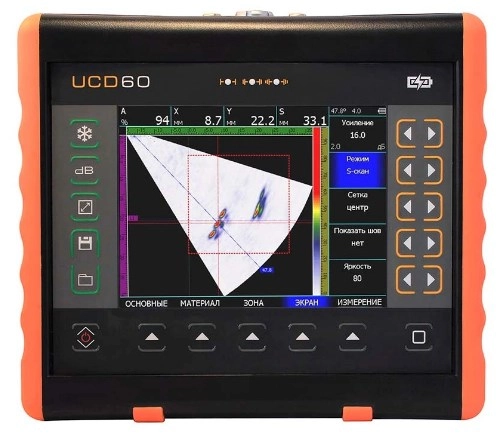

Революционный ультразвуковой дефектоскоп УСД-60ФР, оснащенный фазированными решетками, представляет инновационное сочетание классических преобразователей ФР с математической обработкой сигналов методом цифровой фокусировки. Применение технологии полной матричной записи (FMC/Full Matrix Capture) для сбора А-сканов всех возможных комбинаций приемных и передающих элементов, вместе с обработкой сигналов по методу полной фокусировки (TFM/Total Focusing Method), позволяет автоматически сфокусировать изображение в каждой точке S-скана, исключив необходимость ручной фокусировки оператором на различные глубины.
Совмещение новейших технологий в устройстве массой всего 1,4 кг с использованием стандартных 16-ти элементных фазированных решеток привело к достижению высокой разрешающей способности и качества изображения, ранее доступных только с применением дорогих 32-х и 64-х канальных преобразователей.
Уникальная технология расчета всех лучей по геометрии призмы позволяет оператору быстро загрузить необходимую комбинацию ФР преобразователя и модели призмы, предварительно просчитав картину сканирования по всем лучам с точными координатами отражателей на всем S-скане.
Дефектоскоп УСД-60ФР оснащен специально разработанным ударопрочным корпусом, обладающим классом защиты IP65. Помимо стандартных функций, прибор оборудован входом для 2-х координатного энкодера, что позволяет подключать различные сканеры для формирования C-, B- и других сканов, а также для TOFD развертки контролируемого участка изделия. Уникальный морозостойкий экран с цветной TFT матрицей разрешением 640х480 обеспечивает выдающуюся производительность и широкий угол обзора, что делает этот прибор идеальным выбором для работы в полевых условиях при ярком солнце и при низких температурах.
Дополнительные функции, такие как конструктор сварного шва и режим учета реальной геометрии сварного соединения изделия, делают контроль удобным и наглядным. Возможность выравнивания чувствительности по всем углам, а также установка опорного уровня сигнала с привязкой к площади эталонного отражателя, позволяют оператору мгновенно оценить эквивалентную площадь дефекта.

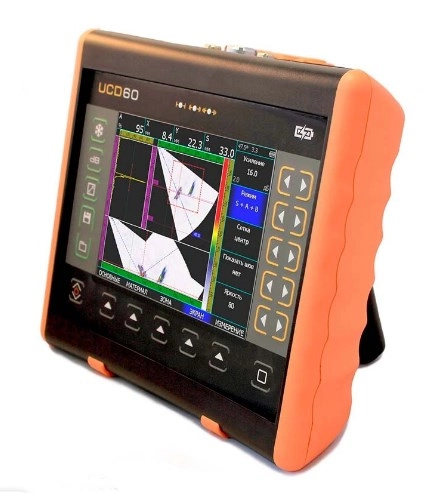

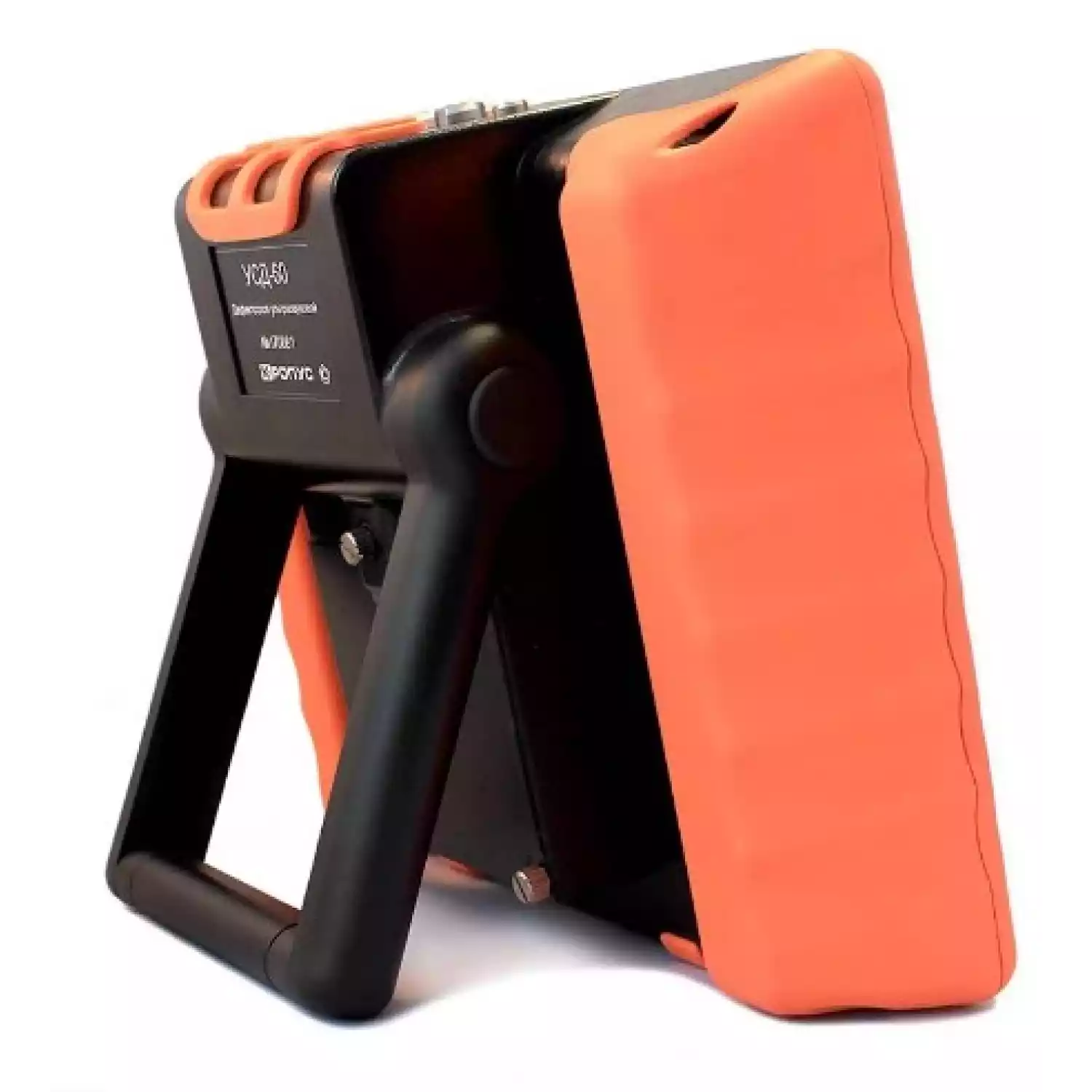

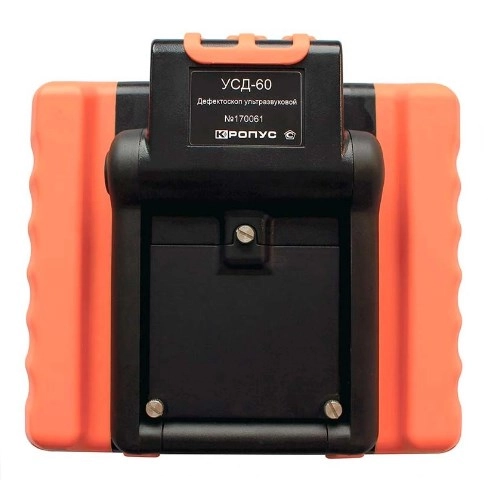

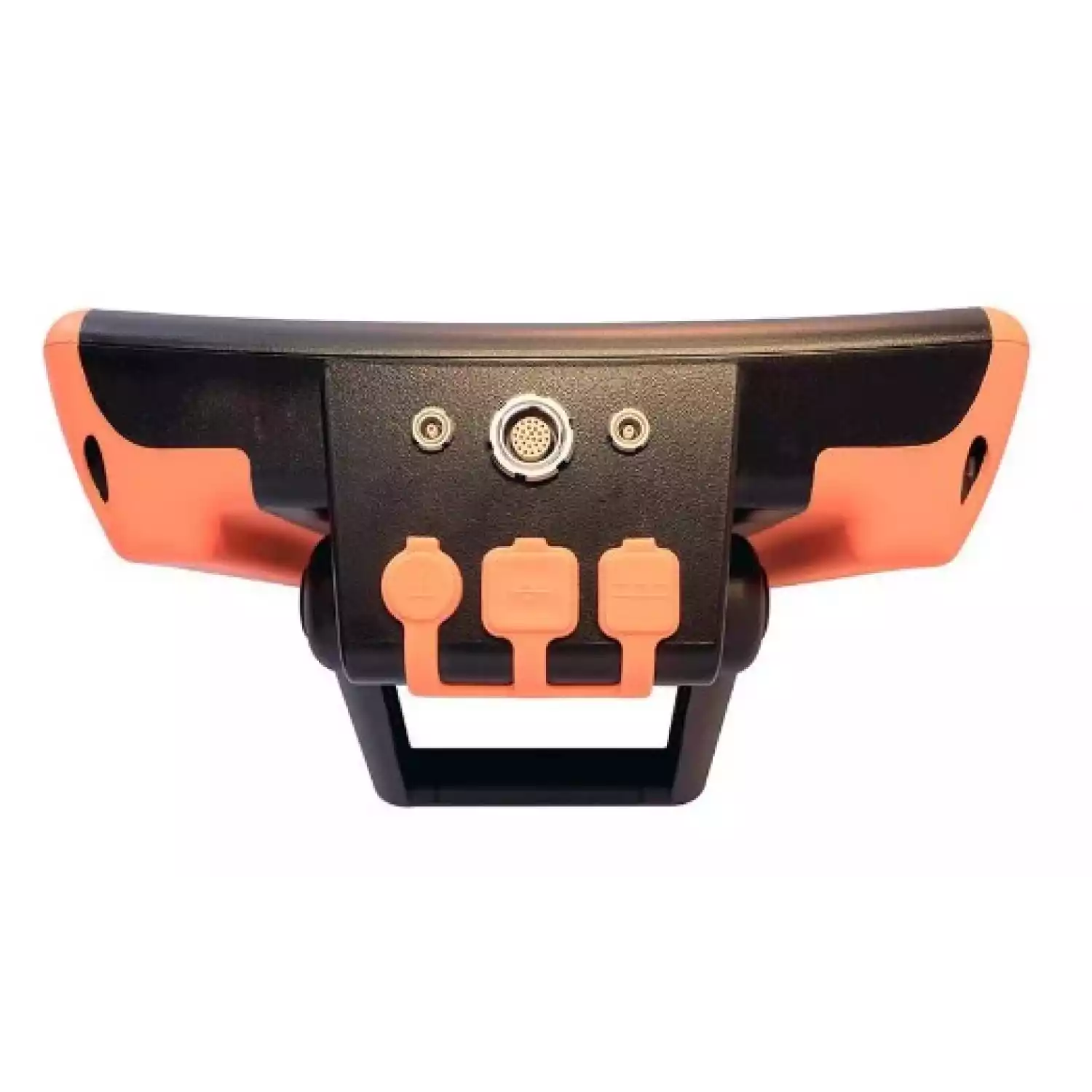

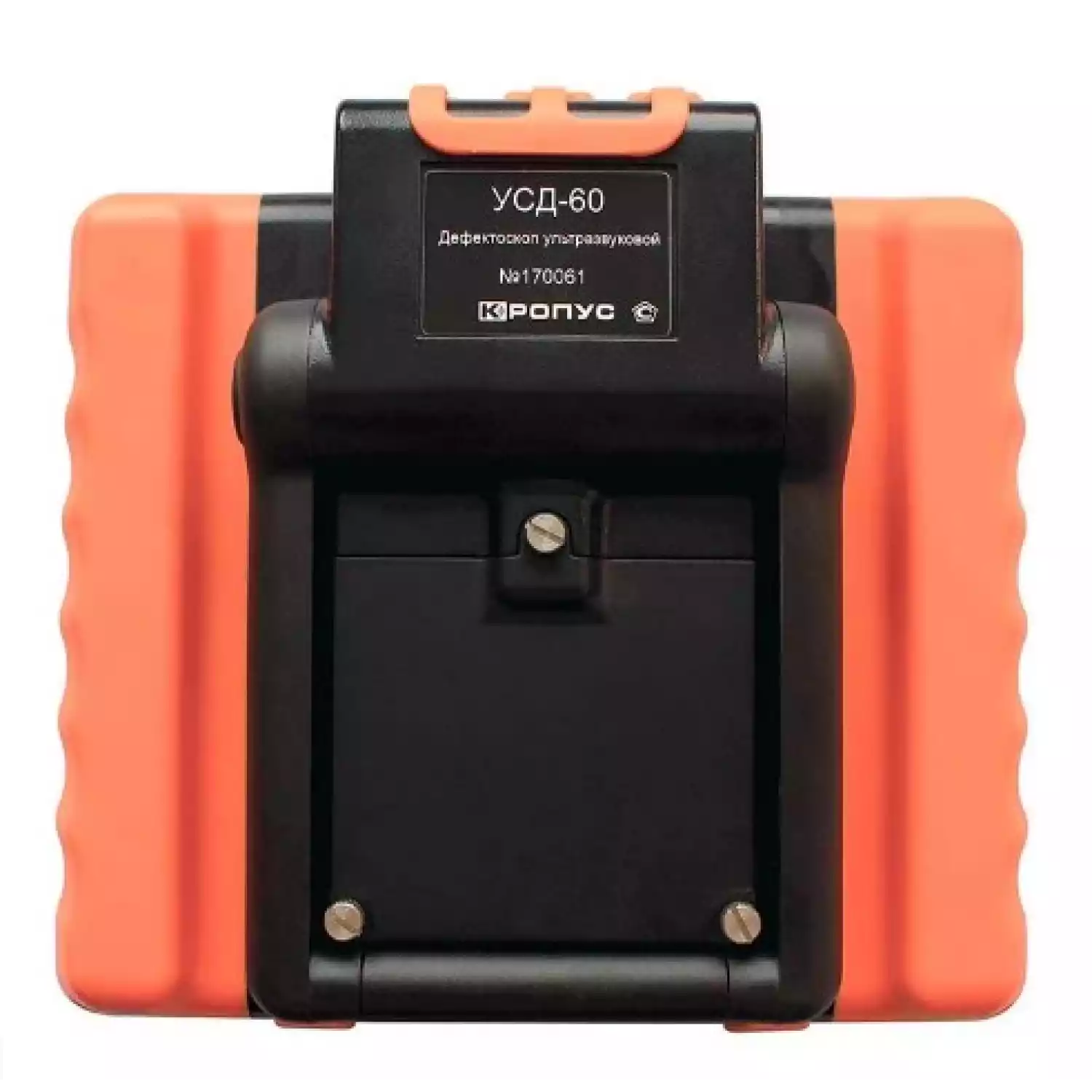

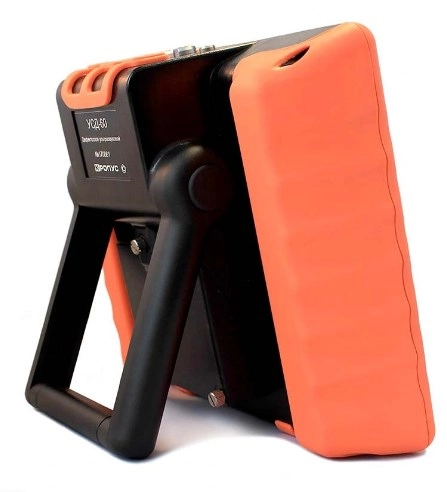

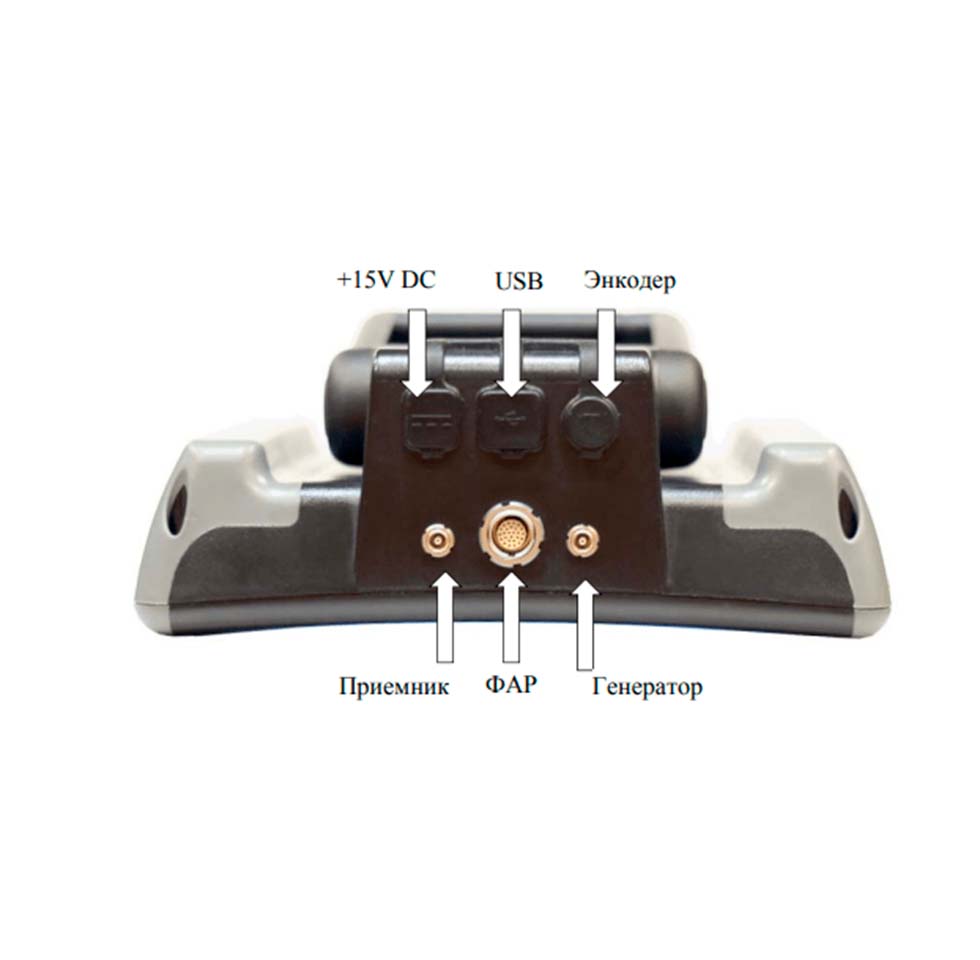

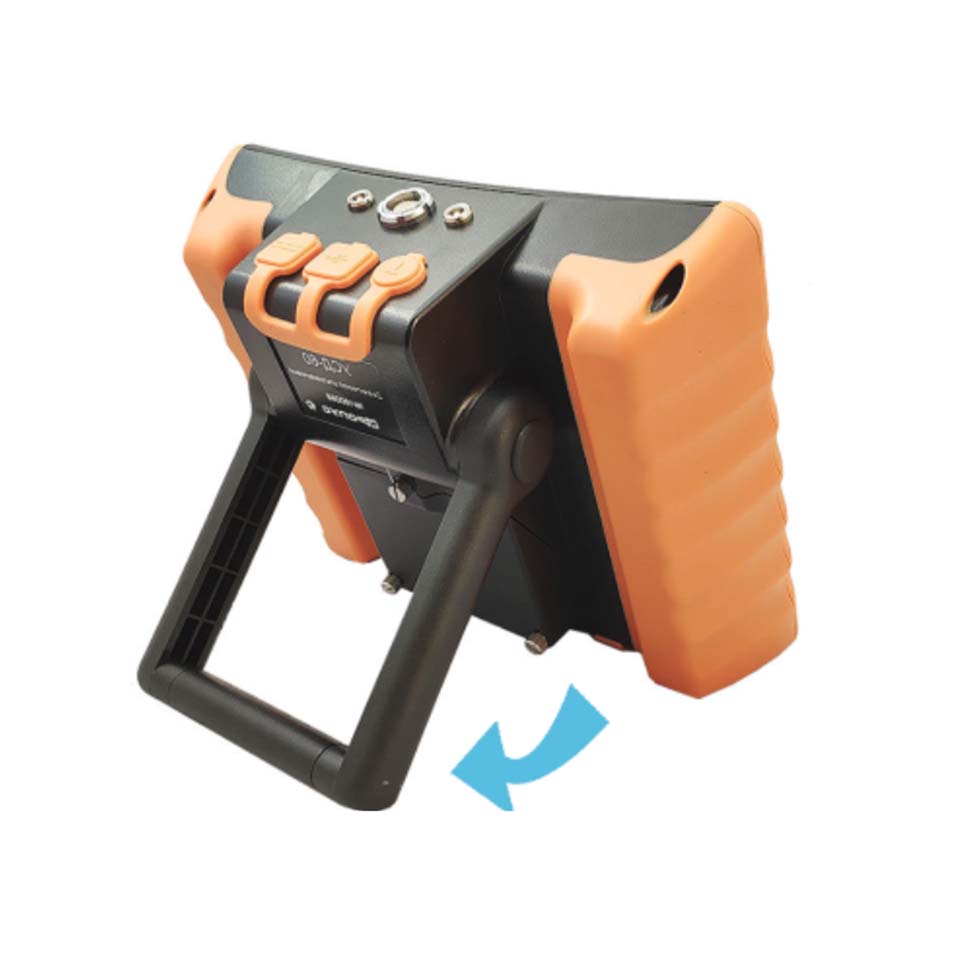

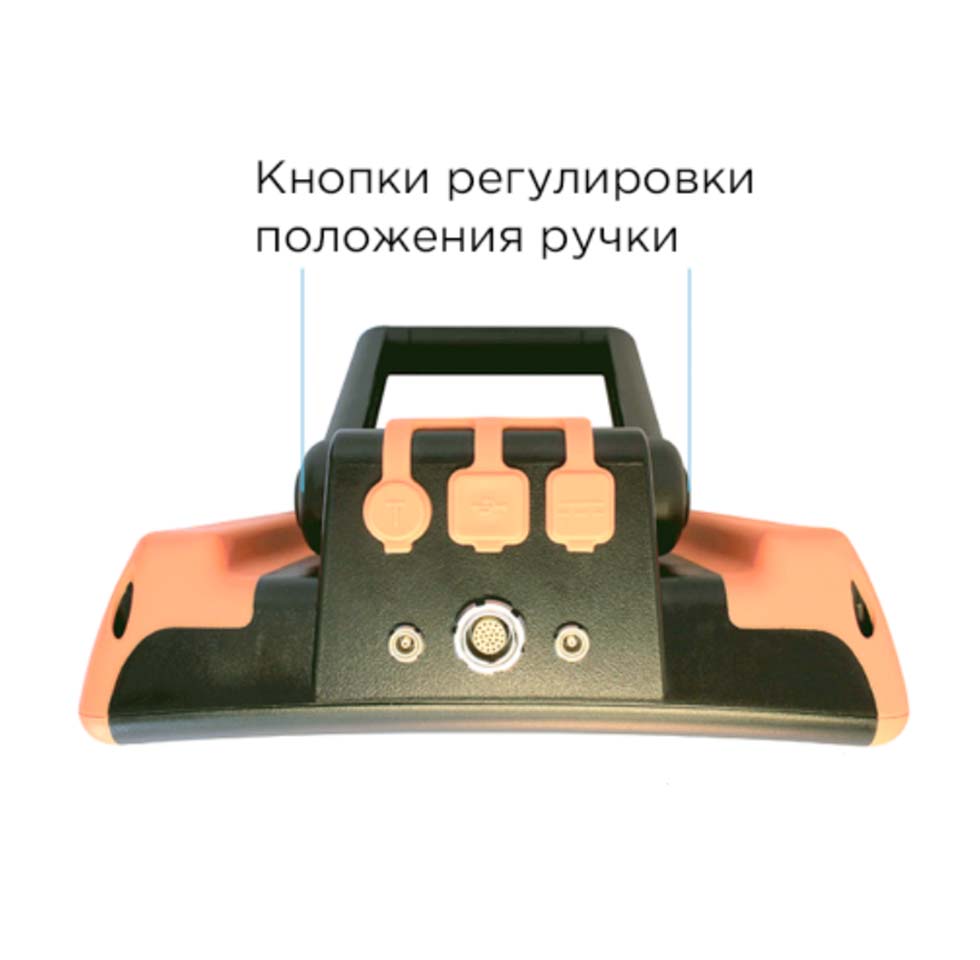

Ультразвуковой дефектоскоп УСД-60ФР встроен в корпус из ударопрочного пластика, обеспечивающего соответствие стандарту IP65. На задней панели прибора находится специальная ручка, предназначенная для перемещения и точного позиционирования устройства. Ручка подвижна только при удерживании кнопок на оси вращения. Дополнительно, на нижней панели прибора установлены резиновые накладки, предназначенные для обеспечения удобства размещения на поверхностях с различной кривизной и покрытием.

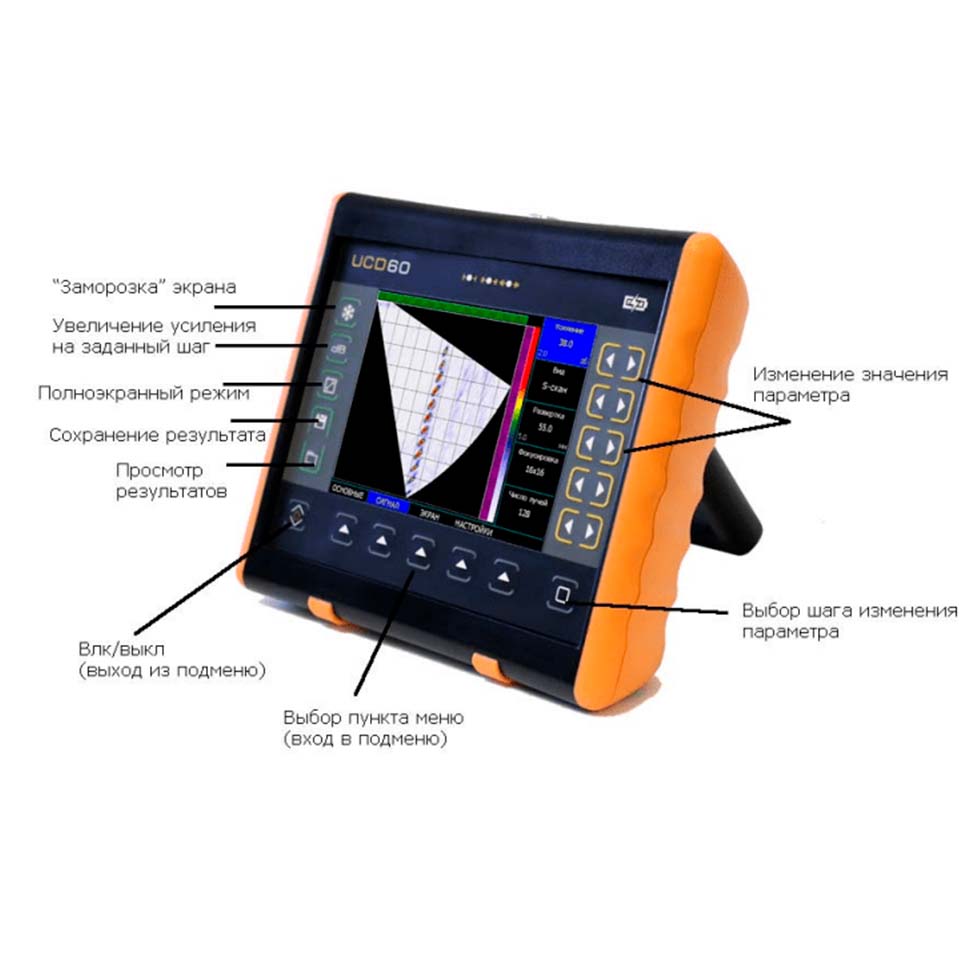

Дизайн

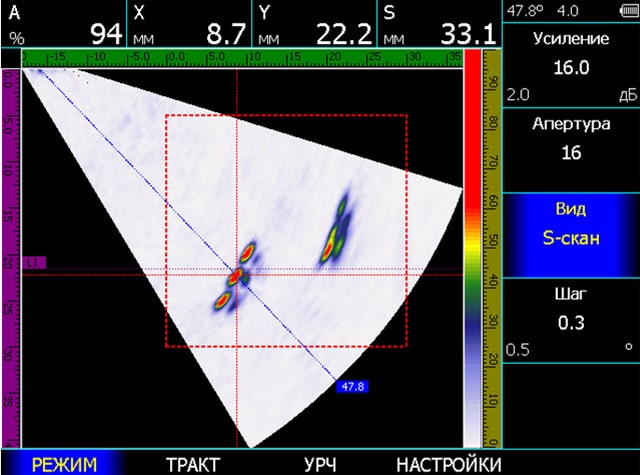

Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой.

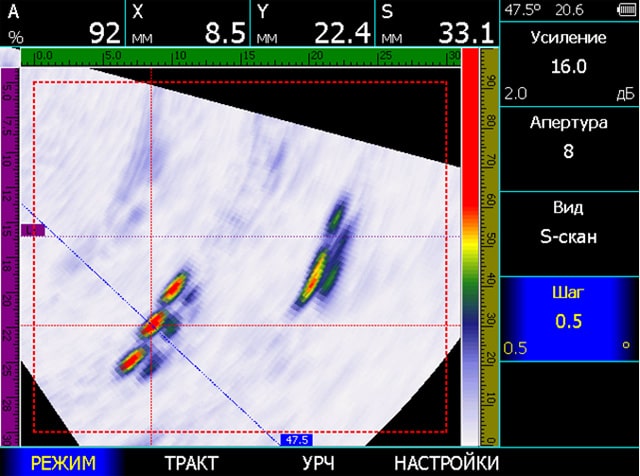

Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого S-скана

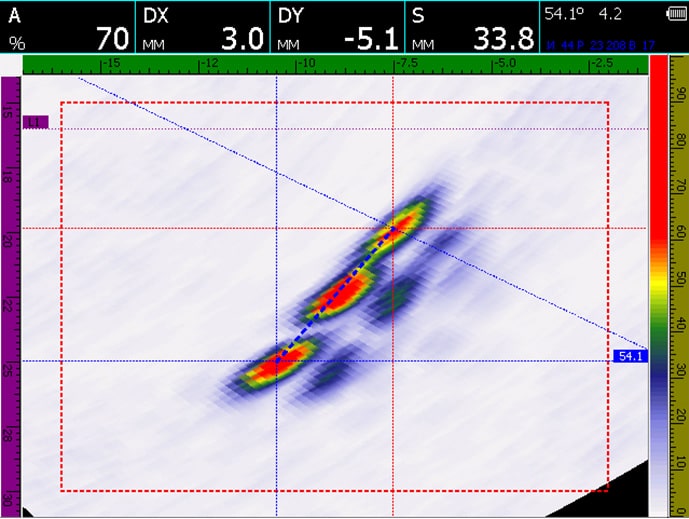

Реконструкция изображения на полный экран без потери производительности

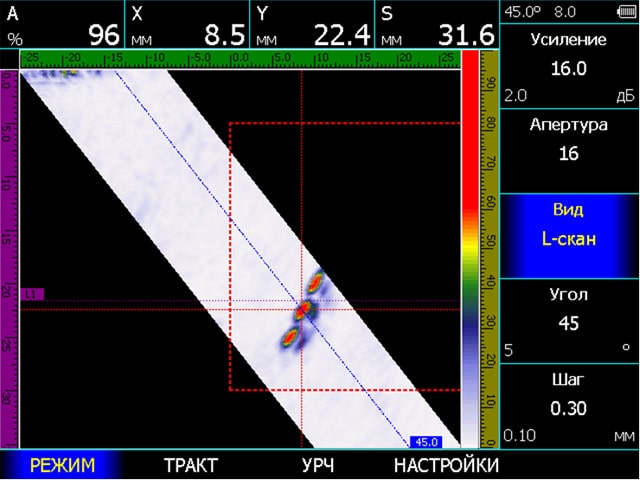

Секторное (S-скан) и линейное (L-скан) сканирование

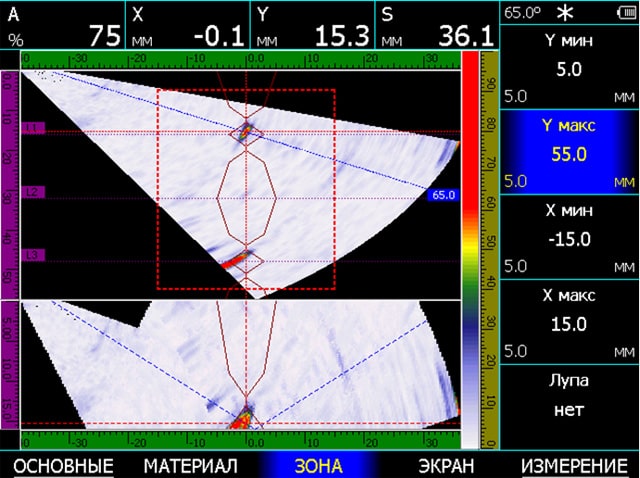

Построение B-скана хода лучей

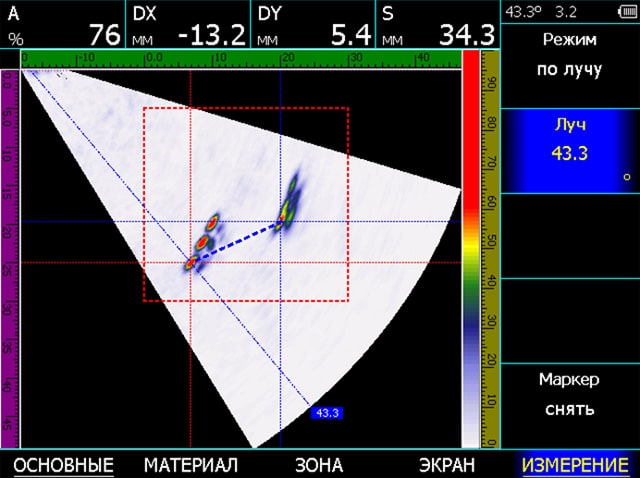

Измерение относительных размеров с использованием маркера

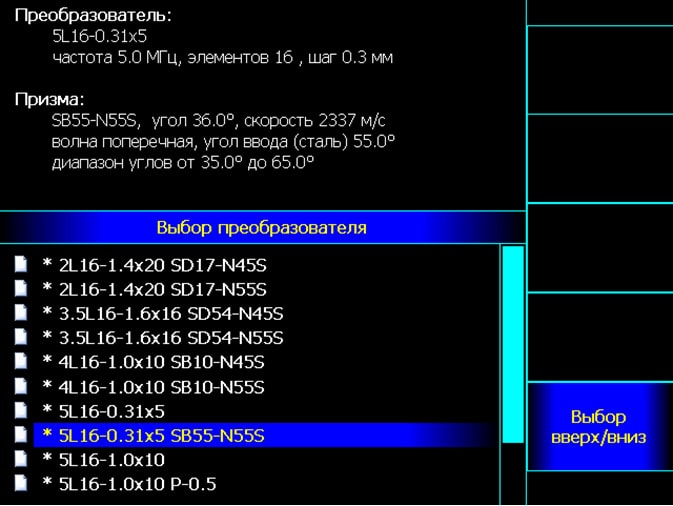

Загрузка всех параметров ФР преобразователей из памяти дефектоскопа

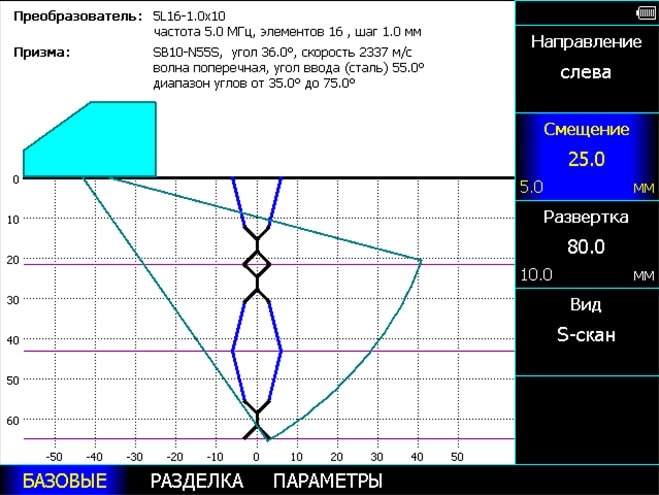

Конструктор сварного соединения

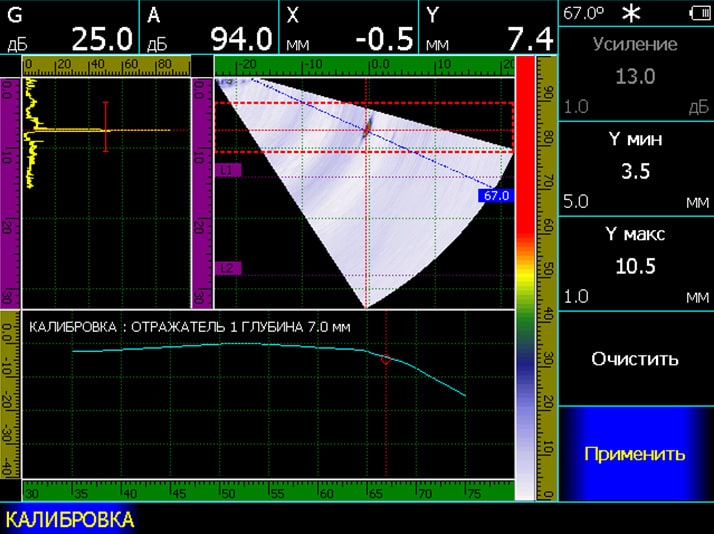

Функция ВРЧ (временная регулировка чувствительности)

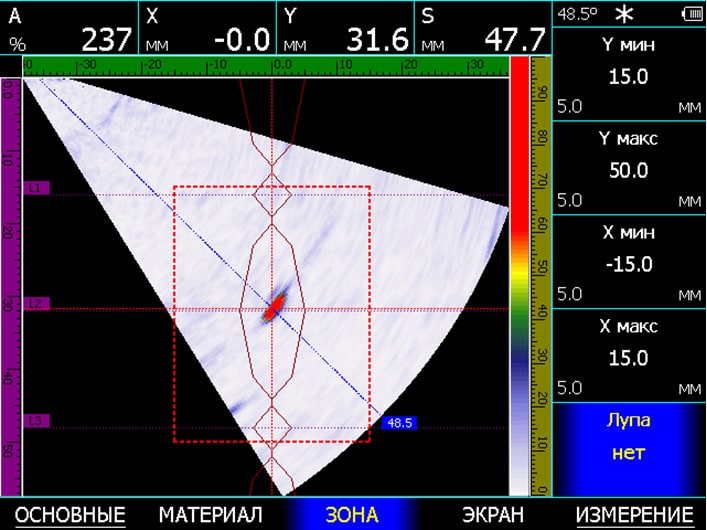

Регулируемая зона для выделения участка скана

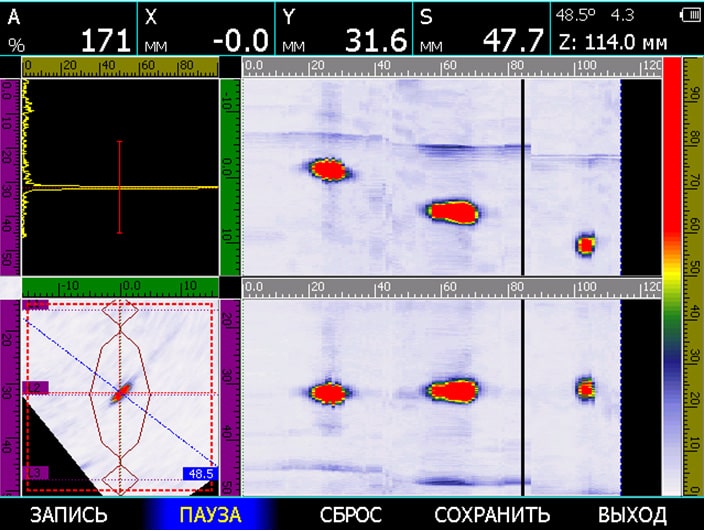

Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК

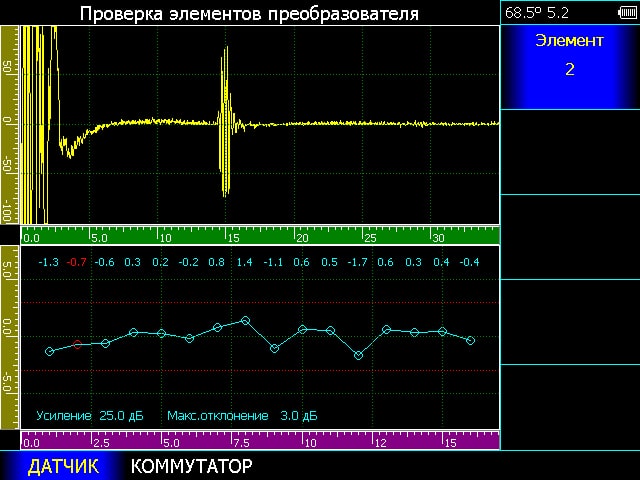

Встроенные возможности диагностики всех элементов преобразователя и коммутатора
Техническое обслуживание дефектоскопа сводится к проведению профилактических работ с целью обеспечения нормальной работы при его эксплуатации. Окружающая среда, в которой находится дефектоскоп, определяет частоту осмотра. Для проведения указанных ниже видов профилактических работ рекомендуются следующие сроки:
При визуальном осмотре внешнего состояния дефектоскопа рекомендуется проверять отсутствие сколов и трещин, четкость действия органов управления, крепление деталей и узлов на корпусе прибора. Пыль, находящуюся снаружи, устраняйте мягкой тряпкой или щеткой.
|
Возможность механизированного контроля
|
Да |
|
Основной объект контроля
|
Металлы |
|
Методы контроля
|
TOFD метод, Классический, TFM |
|
Дополнительные функции
|
ВРЧ, АРК (DAC) |
|
Разрешение экрана, пикс
|
640 х 480 точек |
|
АРД
|
Да |
|
B-skan
|
Да |
|
ЭМА метод
|
Да |
|
Произведено в РФ
|
Да |
|
Тип используемых ФР
|
Любые классические 16-канальные преобразователи с ФР |
|
Алгоритм обработки сигнала ФР
|
Цифровая фокусировка сигнала с полным сбором матрицы (FMC) и использованием технологии TFM |
|
Настройка параметров ФР преобразователя
|
Автоматическая из энергонезависимой памяти прибора |
|
Регулировка рабочей апертуры
|
4, 8 и 16 активных элементов |
|
Регулировка шага сканирования по углу
|
0,3°–2° |
|
Выравнивание чувствительности по углам при сканировании в режиме ФР
|
2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая) |
|
Выравнивание чувствительности по глубине в режиме ФР
|
ВРЧ, до 10 дБ/мкс, с точностью 0,01 дБ/мкс |
|
Задержка в призме
|
0–100 мкс с шагом 0,01; 0,1 и 1 мкс |
|
Автоматическая калибровка задержки в призме
|
по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей |
|
Развертка
|
мин: 0–2 мкс (0–5,9 мм) |
|
|
макс: 0–1000 мкс (0–5950 мм, сталь) |
|
|
с шагом 0,01; 0,1; 1; 10; 100 |
|
Задержка
|
от −4 мкс до 1000 мкс с шагом 0,01; 0,1; 1; 10 и 100 мкс |
|
Максимальная длина контролируемого материала (сталь)
|
до 3000 мм (эхо-режим), 6000 мм (теневой режим) |
|
Режим сканирования ФР
|
S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом) |
|
Диапазон скоростей
|
100–10 000 м/с |
|
Зондирующий импульс
|
Радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5–5) и изменяемой частотой радиоимпульса |
|
Частота повторений ЗИ
|
от 50 до 500 Гц с шагом 1; 5; 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров |
|
Автоматическая калибровка диапазона контроля при заданной толщине шва
|
есть |
|
Автоматическая калибровка скорости УЗК
|
есть |
|
Конструктор геометрии сварного соединения
|
Встроенный помощник, отображение разделки шва на изображении скана |
|
Использование сканеров
|
Любые 2-координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа |
|
Использование TOFD
|
Одноканальный TOFD с записью по датчику пути или по времени |
|
В-скан
|
В-скан по датчику оборотов в режиме одноканального дефектоскопа, отображение реальной геометрии сварного шва (true-to-geometry imaging) в режиме ФР |
|
Усилитель
|
Широкополосный: 0,1–20 МГц, с возможностью выбора узкополосных энкодеров |
|
Детектирование
|
Положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0» |
|
Временная регулировка чувствительности (ВРЧ)
|
Диапазон до 70 дБ, 12 дБ/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей |
|
Кривая амплитуда-расстояние (АРК)
|
Построение по 20 точкам, регулируемое по высоте |
|
Функция АРД
|
Построение по 20 точкам, регулируемое по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
|
Отсечка
|
Компенсированная, 0–80% высоты экрана |
|
Демпфирование
|
25 Ом / 50 Ом / 1000 Ом |
|
Входной импенданс
|
50 Ом / 600 Ом |
|
Диапазон регулировки усиления
|
100 дБ с шагом 0,5; 1; 2; 6 и 10 дБ |
|
Цифровая фильтрация сигнала
|
есть |
|
Аналоговая фильтрация сигнала
|
есть |
|
Дополнительная клавиша +dB
|
Программируемая |
|
Отображение сигналов на экране (визуализация)
|
А-скан, В-скан, С-скан, D-скан, S-скан, L-скан, TOFD |
|
Зоны контроля в режим ФР
|
Прямоугольная зона выделения участка сигнала на S-скане с точностью установка границ до 0,1 мм |
|
Зоны контроля в классическом режиме
|
Две независимых зоны |
|
|
начало и ширина изменяются во всем диапазоне развертки |
|
|
уровни порогов задаются от 0 до 95% высоты экрана при детектировании |
|
|
от −95% до +95% при радиосигнале с шагом 1% |
|
|
индивидуальная логика определения дефектов. Две независимых зоны во временной области |
|
Режимы работы АСД
|
Дефект в первой зоне; |
|
|
Дефект во второй зоне; |
|
|
Дефект в первой и во второй зоне; |
|
|
Дефект в одной из зон; |
|
|
По АРК — сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
|
Алгоритм поиска дефекта в зоне контроля в режиме ФР
|
Авто по максимуму амплитуды сигнала в зоне; авто по максимуму амплитуды сигнала на выбранном луче; вручную. |
|
Вычисление координат отражателей на S-скане
|
Автоматическое во всем диапазоне S-скана, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0,1 мм |
|
Определение линейных размеров между отражателями по S-скану
|
По двум маркерам, устанавливаемым вручную или автоматически |
|
Одновременное отображение сигналов на экране в режиме ФР в ручном режиме
|
S-скан; А-скан + S-скан; А-скан + В-скан; S-скан + В-скан; А-скан + S-скан + В-скан |
|
Автоматическая сигнализация дефектов (АСД)
|
Световая для каждой зоны отдельно и звуковая |
|
Измерение амплитуды
|
В процентах от высоты экрана; в дБ относительно уровня порога в зоне; в дБ относительно опорного сигнала; по АРК (DAC) |
|
Оценка размеров дефектов в режиме классического дефектоскопа
|
Встроенные АРД диаграммы |
|
Сравнение с сохраненным эталонным сигналом
|
Автоматическое во всем диапазоне усиления |
|
Поддержка стандарта контроля сварных швов AWS D1.1
|
Есть, с автоматическим расчетом D1.1 Ratio |
|
Обработка изображения на экране после «заморозки» экрана
|
Полнофункциональная обработка и анализ |
|
Дисплей
|
Цветной высококонтрастный, TFT 640 × 480 точек (130 × 100 мм). Специальная функция для работы на ярком солнечном свете. |
|
Смена цветовых схем экрана под особенности зрения и условной освещенности
|
есть |
|
Память
|
200 настроек с А-сигналом; 1000 протоколов контроля и результатов сканирования |
|
Язык меню
|
Русский, английский |
|
Интерфейс связи с ПК
|
USB |
|
Возможность самодиагностики
|
Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора |
|
Обновление встроенного ПО
|
Самостоятельно пользователем по USB |
|

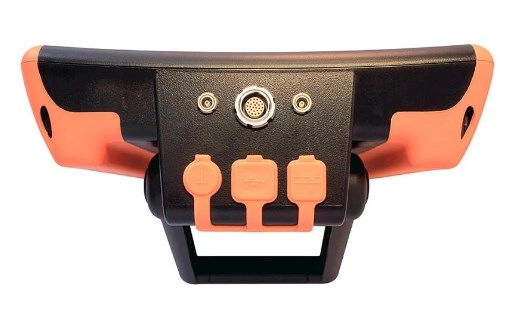

Разъемы преобразователей
|
2 × LEMO 00; 1 × LEMO 2B.326 |
|
Аккумулятор
|
Li-Ion 10,8 В; 5000 мА/ч |
|
Время работы
|
Не менее 10 часов работы от аккумулятора |
|
Внешнее питание
|
Блок питания 220 В АС |
|
Напряжение питания
|
15 В / 2,5 А DC |
|
Диапазон рабочих температур, °C
|
−30...+55 |
|
Габаритные размеры, мм
|
200 × 225 × 80 |
|
Масса, кг, с аккумуляторами
|
1,4 |
