Толщиномер ультразвуковой Диаскан-2М предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266, с номинальными частотами от 0,5 до 20 МГц.
Ультразвуковой толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Для ультразвукового толщиномера Диаскан-2М доступны следующие режимы:
Режим «НАСТРОЙКА» подходит для задач, где не требуется сохранение результатов, а также для настройки прибора.
Режим «СКОРОСТЬ УЗ» предназначен для определения скорости ультразвуковых импульсов в материале при известной толщине контролируемого образца.

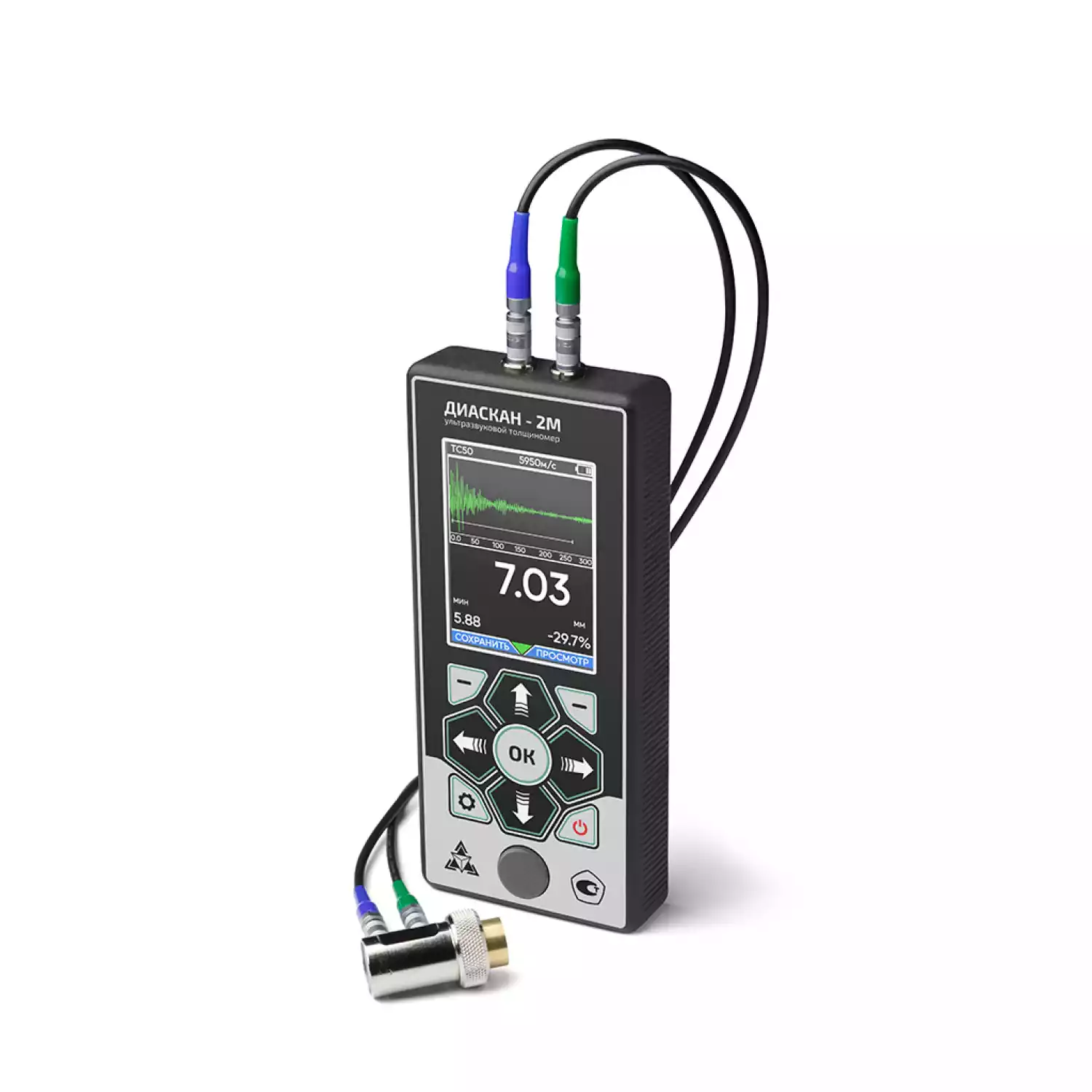

Режим «А-СКАН» отображает А-скан и цифровой результат измерения с возможностью сохранения А-скан в отдельном файле. Режим А скана может быть статическим или динамическим. В динамическом режиме толщиномер работает в реальном времени с максимальной производительностью и динамикой отображения сигнала.

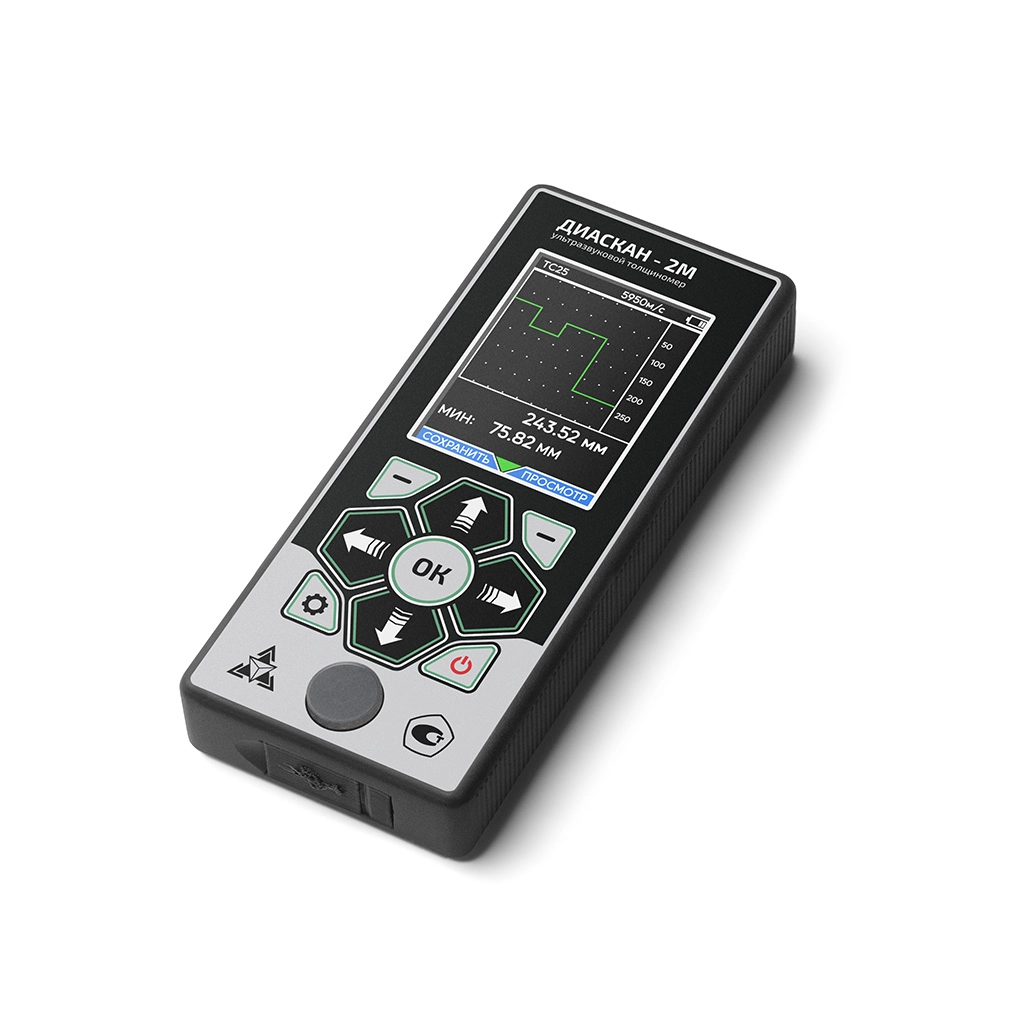

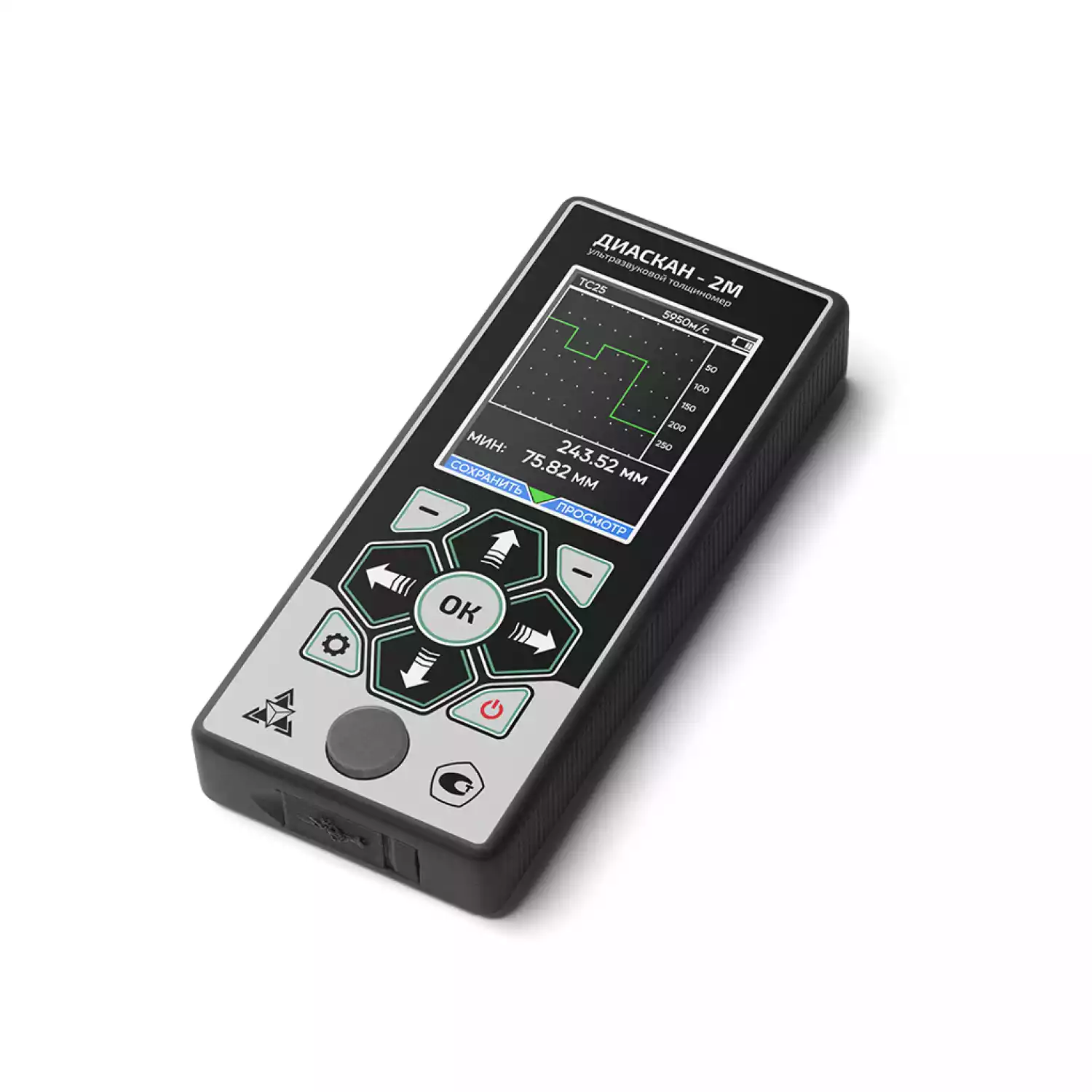

Режим «Б-СКАН» предназначен для отображения профиля сечения исследуемой детали с фиксацией минимального значения толщины. Б-скан может быть сохранен в отдельном файле результатов.
Режим «ТАБЛИЦА» предназначен для задач, где требуется большое число измерений и необходимость сохранения цифровых результатов измерений. Скрывает настройки прибора и меню, оставляя только файл для записи результатов.Размерность файла и его название должны быть предварительно заданы в режиме настройки.

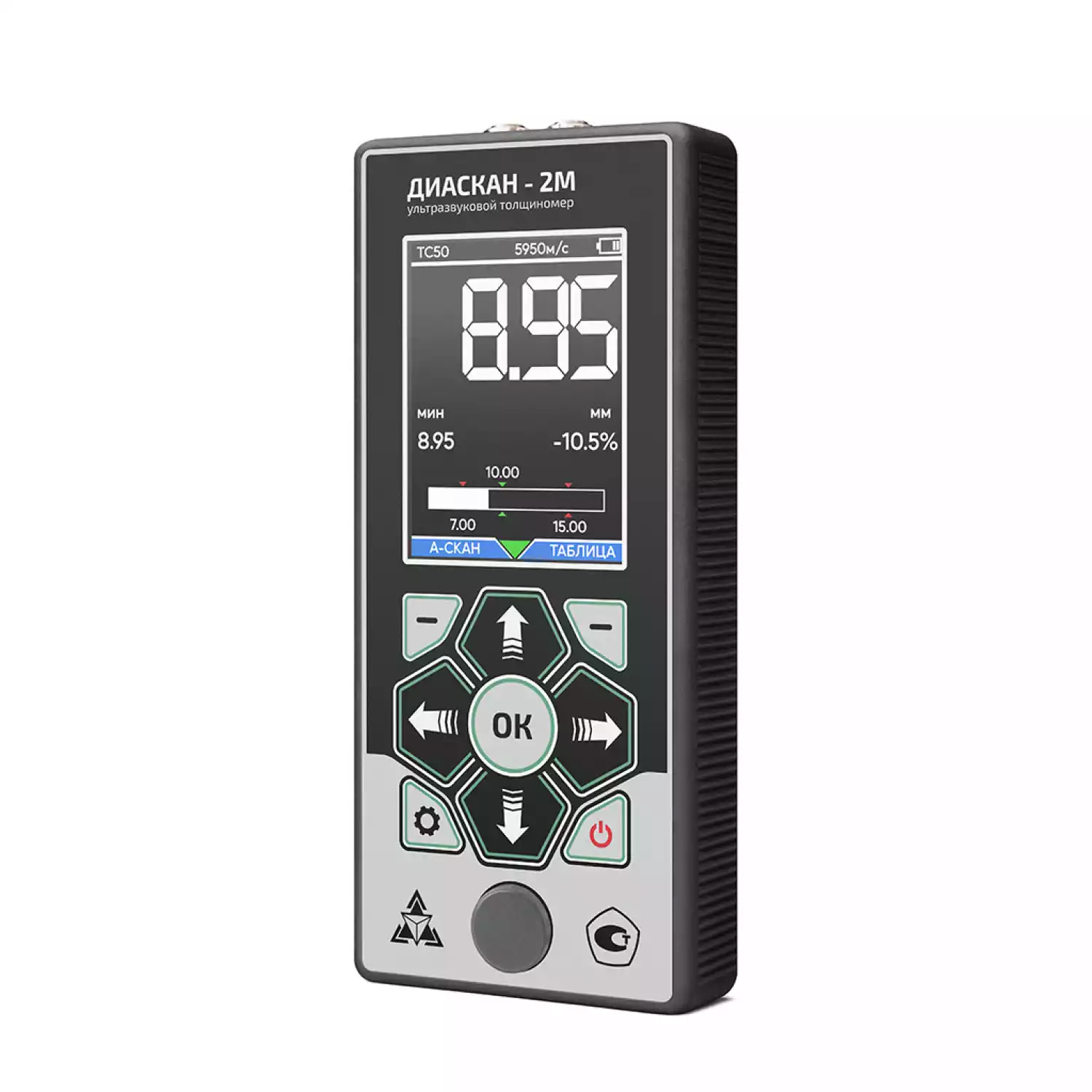

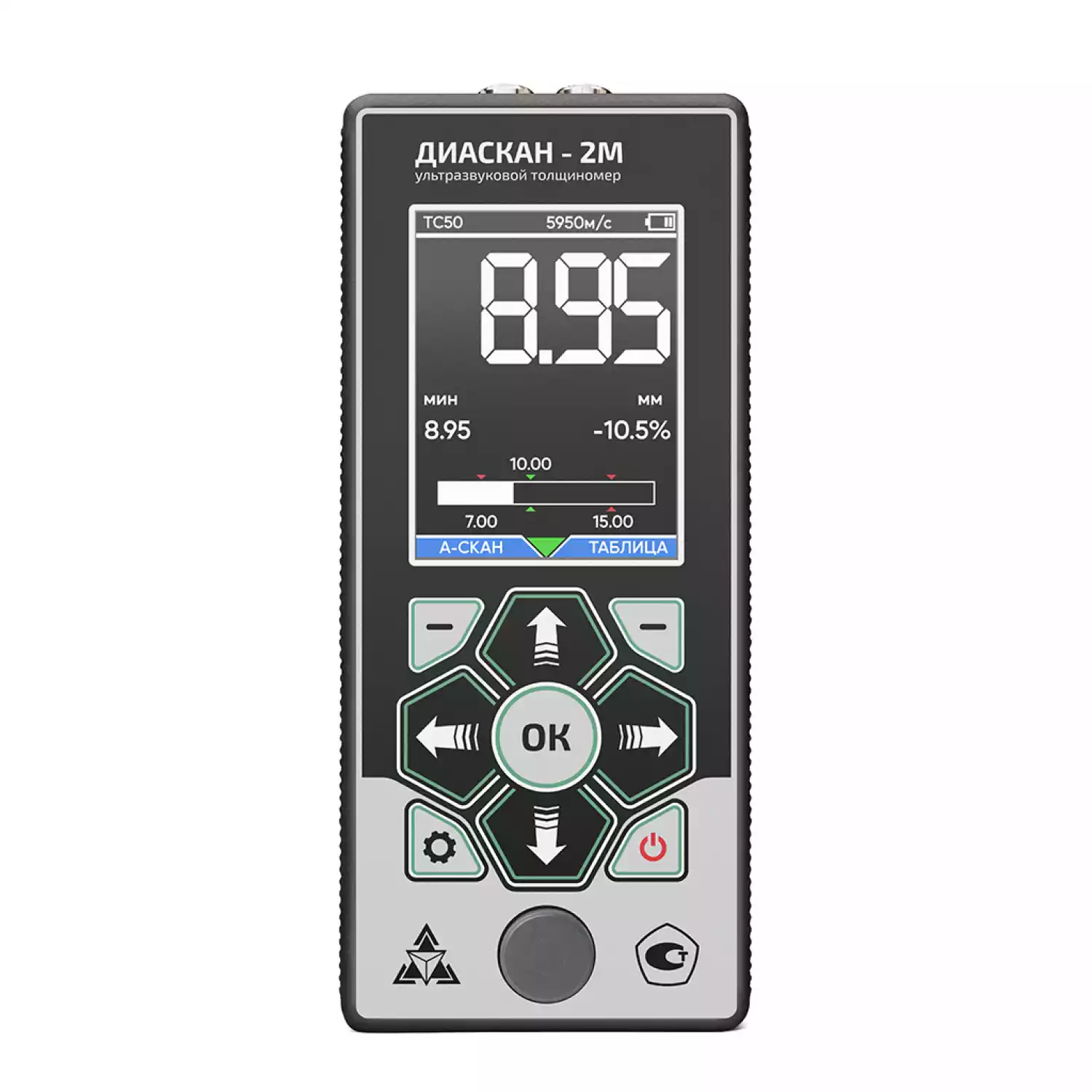

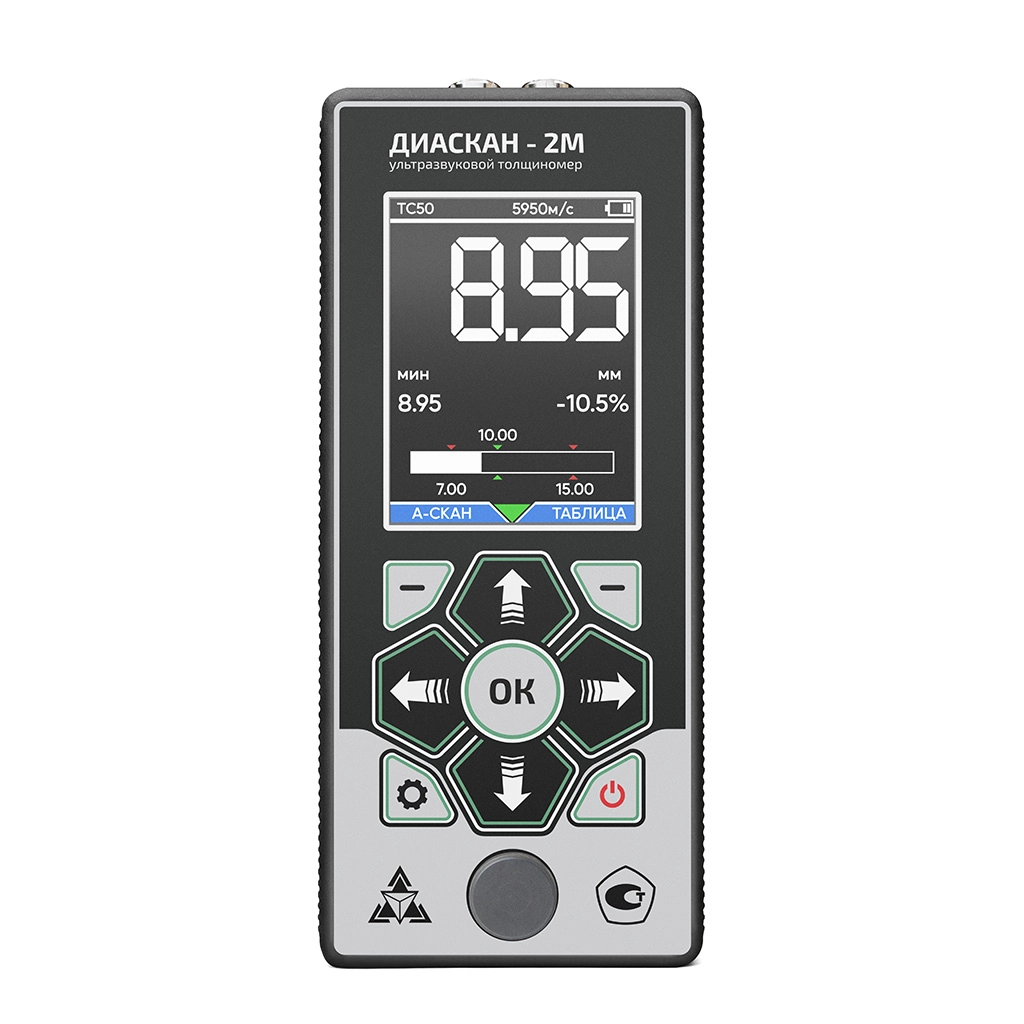

Режим «ЦИФРА» выводит на экран крупный цифровой результат измерения, а также граничные и номинальные границы измерений и отклонение текущего результата от номинального заданного значения.
По эксплуатационной законченности толщиномер относится к изделиям третьего порядка по ГОСТ 12997.
По устойчивости к воздействию атмосферного давления толщиномер и преобразователи соответствуют группе РI по ГОСТ 12997.
Степень защиты от воздействия пыли и воды соответствует исполнению IР40 по ГОСТ 14254
Прибор не содержит драгоценных материалов.
Комплект поставки:
Блок электронный – 1 шт.
Блок питания – 1 шт.
Преобразователи ультразвуковые по запросу
Кабель подключения преобразователя – 2 шт.
Кабель подключения к ПК – 1 шт.
Кейс для транспортировки и хранения – 1 шт.
Руководство по эксплуатации – 1 шт.
УЗ-гель "Волна" (от -30°С +100°С, 0,03кг) – 1 шт.
Монтажный чехол – 1 шт.
Диапазоны измерения толщины при работе с различными преобразователями:
|
Тип преобразователя |
Диапазон контроля по стали 40Х13, мм |
|
ТС50 |
1,5 – 300 |
|
ТС25 |
3,0 – 300 |
|
ТС10 |
0,5 – 30 |
|
ДЕ5-12 |
15 – 180 |
|
Диапазоны измеряемых толщин (контроль по стали 40Х13), мм
|
|
|
с преобразователем ТС50
|
1,5 – 300 |
|
с преобразователем ТС25
|
3,0 – 300 |
|
с преобразователем ТС10
|
0,5 – 30 |
|
с преобразователем ДЕ5-12
|
15 – 180 |
|
Предел допускаемой основной погрешности при измерении толщины, δн, мм
|
± (0,01 + 0,01·dx), где dx – толщина измеряемого образца |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении
толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: |
|
|
при шероховатости Rz=40 мкм
|
± 0,10 |
|
при шероховатости Rz=80 мкм
|
± 0,15 |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм:
|
|
|
при шероховатости Rz=80 мкм
|
± 0,10 |
|
при шероховатости Rz=160 мкм
|
± 0,15 |
|
при шероховатости Rz=320 мкм
|
± 0,20 |
|
Дискретность
|
0,001 |
|
Коэффициент усиления входного тракта
|
до 92 дБ с шагом 0,5 дБ |
|
Память
|
500 файлов (размером до 50х50 значений), 1000 А-сканов и 1000 результатов Б-сканирования |
|
Дисплей
|
TFT, цветной, с разрешением 240х320 пикселей, с регулировкой внутренней подсветки |
|
Интерфейс подключения к ПК
|
USВ |
|
Питание:
|
|
|
внешний блок питания от сети переменного тока
|
220В, 50Гц с вых. напряжением 5В |
|
встроенный
|
Li-Pol аккумулятор |
|
Время непрерывной работы
|
от аккумулятора – не менее 10 часов, от сети – до 24 часов |
|
Габаритные размеры электронного блока (Д х Ш х В), мм
|
160х70х30 |
|
Рабочий температурный диапазон
|
от -25°C до +50°C |
|
Масса с преобразователем, не более, кг
|
0,4 |
