Дефектоскоп вихретоковый многоканальный ВД-132-К-IIIУ-ОКО-01 - Промприбор

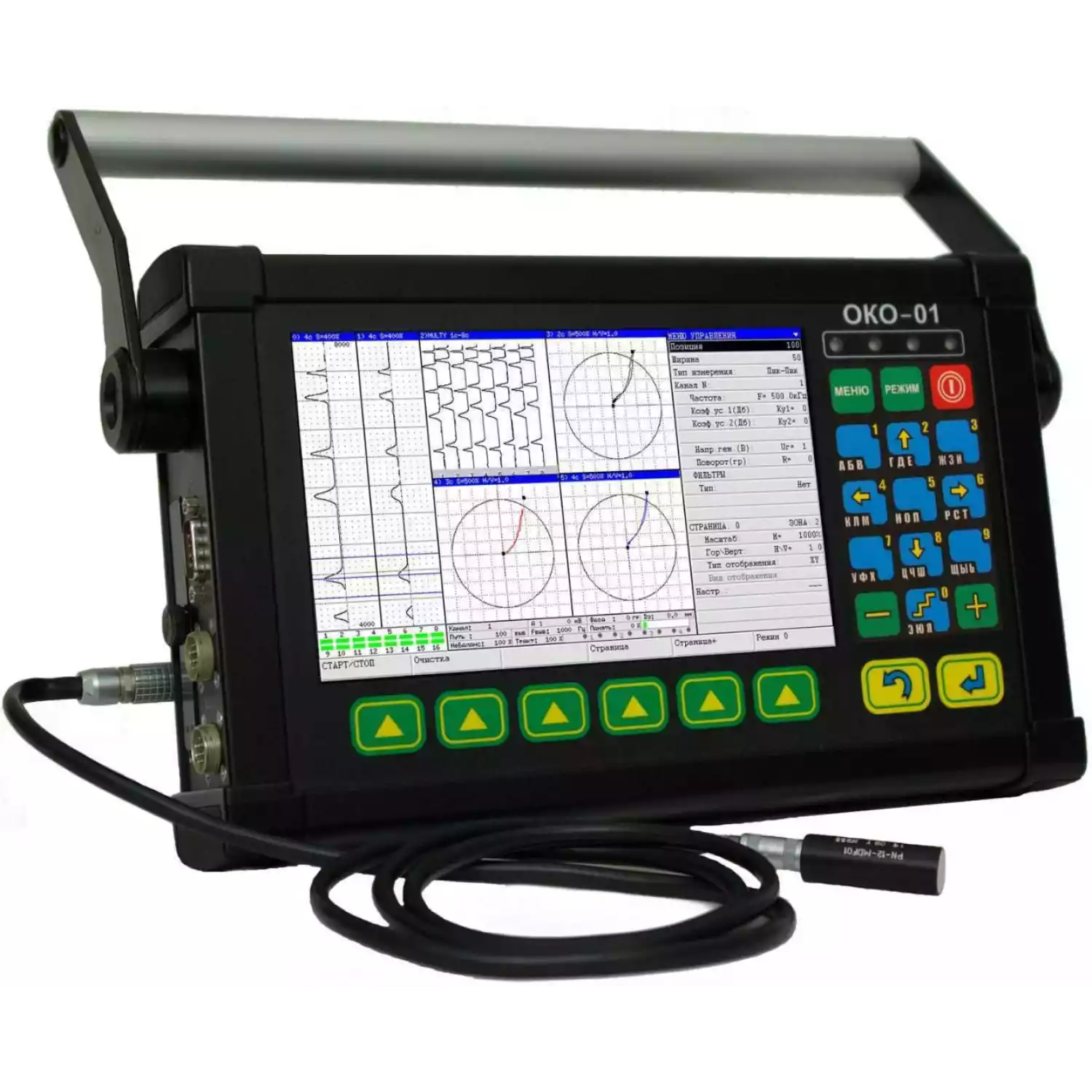

Вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01 с цветным TFT-дисплеем обеспечивает возможность обнаружения поверхностных и подповерхностных дефектов. Выдача оперативной информации и 100%-ное документирование дефектоскопом ВД-132-ОКО-01 результатов контроля в реальном времени. Работа дефектоскопа ВД-132-ОКО-01 с дистанционно управляемыми, с ручными сканерами и с датчиками пути. Сохранение и загрузка данных через карту Compact Flash. Возможность разработки специализированного программного обеспечения под конкретную задачу контроля. Количество каналов дефектоскопа ВД-132-ОКО-01 от 4-х до 32-х. Вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01 внесен в ГосРеестр РФ.
882 256

Описание Дефектоскоп вихретоковый многоканальный ВД-132-К-IIIУ-ОКО-01

Тип оборудования: Дефектоскоп вихретоковый, прибор вихретокового контроля

Производитель дефектоскопов: Россия

Серия: ВД ОКО-01

Модель: ВД-132-К-IIIY-ОКО-01

Описание: Многоканальный вихретоковый дефектоскоп для обнаружения трещин на поверхности металла

Гарантия на вихретоковый дефектоскоп ОКО-01: 1 год.

Сертификаты на вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01:

  • Сертификат о внесении в Государственный реестр средств измерений РФ.

Технические условия на дефектоскоп ВД-132-ОКО-01: ТУ 32.2-23535778-023-2005

Назначение вихретокового дефектоскопа ВД-132-К-IIIY-ОКО-01:

Вихретоковый дефектоскоп многоканальный ВД-132-ОКО-01 предназначен для ручного и механизированного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности (трещины, закаты, раковины, волосовины и др.) металла, металлических изделий, оценки величины выявленных дефектов, сбора данных вихретоковой дефектоскопии и сохранения результатов контроля в энергонезависимой памяти для последующего анализа и хранения, для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности, в том числе в составе механизированных и автоматизированных комплексов неразрушающего контроля.

Отличительные особенности вихретокового дефектоскопа ВД3-71:

  • Выдача оперативной информации дефектоскопом ВД-132-ОКО-01 о результатах контроля в реальном времени;
  • 100%-ное документирование дефектоскопом ВД-132-ОКО-01 всего процесса контроля, сохранение архивов контроля и их постобработка;
  • Гибкая конфигурация системы - подключение необходимого числа ультразвуковых и вихретоковых блоков;
  • Работа дефектоскопа ВД-132-ОКО-01 с дистанционно управляемыми и ручными сканерами;
  • Подключение к дефектоскопу ВД-132-ОКО-01 до двух датчиков позиционирования (датчиков пути)
  • Сохранение и загрузка данных дефектоскопа ВД-132-ОКО-01 через карту Compact Flash;
  • Возможность разработки специализированного программного обеспечения под конкретную задачу контроля;
  • Количество каналов дефектоскопа ВД-132-ОКО-01: 8 / 16 / 24 / 32 - в зависимости от потребностей заказчика (UT, ET)
  • Реализация любых схем прозвучивания в автоматическом и ручном режимах (UT)

Формы отображения информации дефектоскопом ВД-132-ОКО-01:

  • А-Скан (UT)
  • Б-Скан (UT)
  • Ортогональные виды (UT)
  • Отображение сигналов на комплексной плоскости (ET)
  • Воспроизведение со ждущей (синхронизированной) развёрткой (ET).

Возможности вихретокового дефектоскопа ОКО-01:

  • Динамический диапазон изменения коэффициента усиления дефектоскопа ВД-132-ОКО-01: 0 - 80 дБ (UT) / 0 - 65 дБ (ET) с шагом 1 дБ;
  • Полосовые и дифференциальные фильтры приёмных трактов выбираются в соответствии с задачей контроля (UT, ET)
  • Создание смесей сигналов (ET)
  • Многоканальный многочастотный контроль (ET)
  • Диапазон частот вихретоковых каналов дефектоскопа ВД-132-ОКО-01: 100 Гц - 1 МГц (ET)

Основные технические характеристики вихретокового дефектоскопа ВД-132-К-IIIY-ОКО-01:

Количество каналов (в соответствии с заказом потребителя)

от 4-х до 32-х

Напряжение на выходе генератора (шаг ослабления 6 дБ)

8 В

Максимальный ток генератора

100 мА

Диапазон частот

100 Гц - 1 МГц

Коэффициент усиления для дифференциального ВТП

20 - 86 дБ

Коэффициент усиления для абсолютного ВТП

0 - 80 дБ

Количество разрядов АЦП

12

Базовый комплект поставки прибора:

  • Вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01 - 1шт.
  • Блок вихретоковый - 1шт.
  • Блок питания аккумуляторный -1 шт.
  • Блок питания сетевой - 1шт.
  • Преобразователь вихретоковый ПН-12-МДФ01 (с кабелем соединительным) - 1шт.
  • Карта памяти компакт-флэш - 1шт.
  • Устройство чтения карты памяти -1 шт.
  • Программное обеспечение для работы дефектоскопа с ПЭВМ - 1 комплект
  • Устройство зарядное АЗУ-6
  • Стандартный образец предприятия СОП 7.001.70 (сталь 45)
  • Образец зазора -1 шт. (по отдельному заказу потребителя)
  • Сканирующее устройство -1 шт. (по отдельному заказу потребителя)
  • Чехол для блока электронного - 1 шт.
  • Кейс для запасных частей и принадлежностей - 1 шт.
  • Руководство по эксплуатации дефектоскопа ПП - 1 экз.
  • Руководство по эксплуатации автоматического зарядного устройства АЗУ-6 - 1 экз.

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
