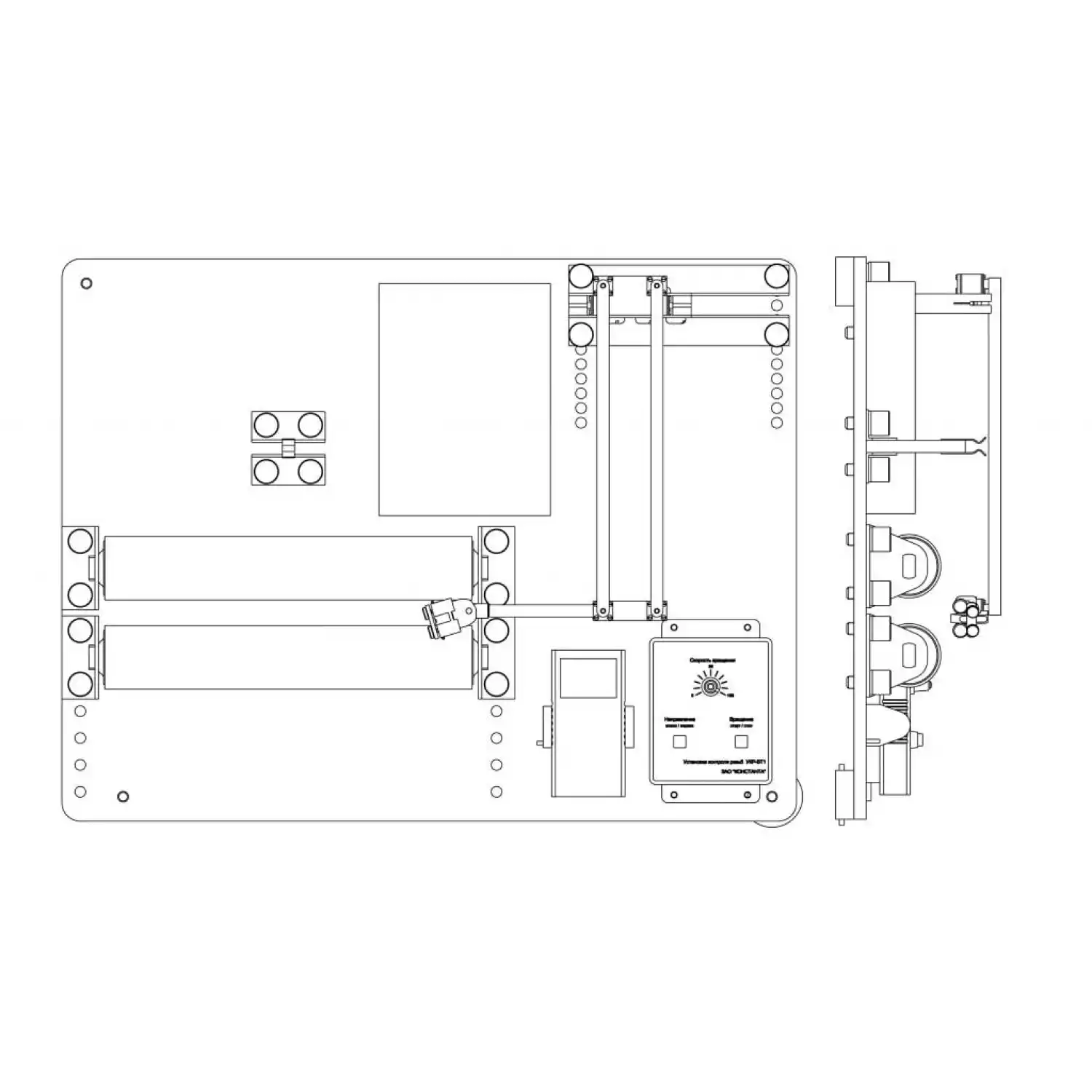

Устройство автоматизированного вихретокового контроля резьбы УКР-ВТ1

Новости

25.01.2020

Обращаем ваше внимание, что с 1 февраля 2020 года меняются цены на продукцию ООО «АКС».

Подробнее
02.11.2019

Мы рады сообщить что наша Компания успешно прошла межлабораторные сравнительные испытания.

Подробнее
В наличии
Артикул: 754116
Константа

Устройство предназначено для обнаружения дефектов типа трещин во впадине наружной и внутренней резьбы в автоматизированном режиме, разбраковки муфт, труб и других изделий массой до 36 кг.
377 718
Описание

Описание:

Устройство предназначено для обнаружения дефектов типа трещин во впадине наружной и внутренней резьбы в автоматизированном режиме, разбраковки муфт, труб и других изделий массой до 36 кг.

Отличительные особенности:

  • переносная установка, может быть установлена на столе;
  • возможность проведения контроля одним преобразователем изделий с разными шагом резьбы и диаметром;
  • отстройка от влияния захода и сбега резьбы;
  • отсутствие истирания чувствительного элемента, обеспечивается конструкцией каретки;
  • исключение перемещений преобразователя относительно ручейка резьбы во всех плоскостях;
  • автоматизированный контроль, уменьшает влияние человеческого фактора на результаты контроля и увеличивает производительность труда;
  • оценка глубины трещин;
  • возможность проведения контроля через диэлектрическое покрытие.

Технические характеристики:

Тип контролируемых изделий муфты, переводники, короткие трубы как с наружной,
так и с внутренней резьбой
Длина контролируемых изделий не более 0,5 м
не более 2 м с использованием дополнительной опорной подставки
Масса контролируемых изделий не более 36 кг
Диаметр контролируемых изделий от 40 до 180 мм
Длина контролируемой резьбы не более 100 мм
Скорость контроля регулируемая, от 45 до 700 мм/сек
Время контроля одного изделия, в зависимости
от диаметра и длины резьбы
от 13 сек. до 6 мин
Тип и диаметр контролируемой резьбы согласно техническим характеристикам кареток ККТ-1,
ККТ-2, КСТ-1
Порог чувствительности и диапазон измерения
глубины трещины
согласно техническим характеристикам преобразователей ПФ-Рх
Неконтролируемые участки резьбы отсутствуют
Габаритные размеры 610х470х140 мм
Масса не более 35 кг
