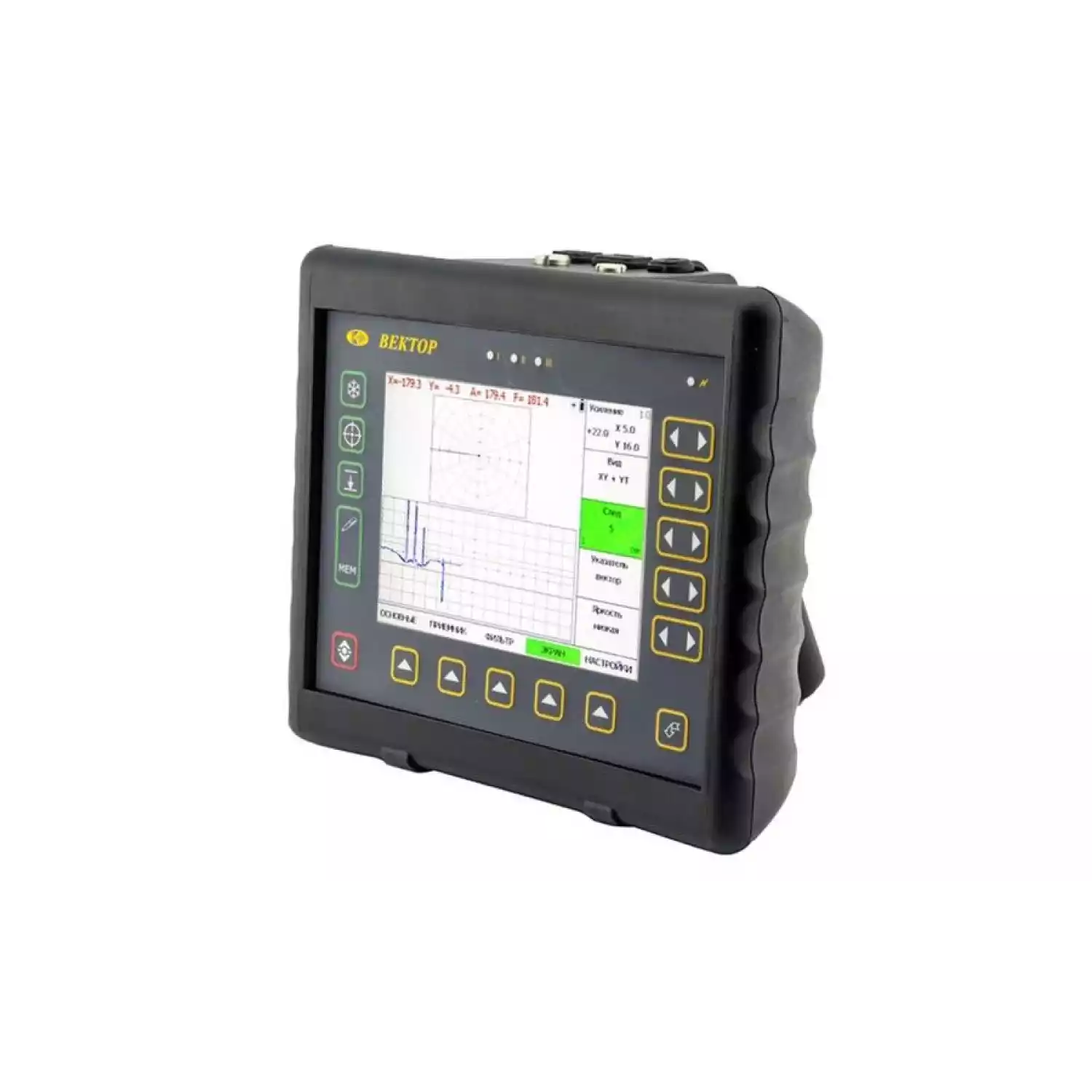

Вихретоковый дефектоскоп ВЕКТОР-СКАН

Дефектоскоп предназначен для контроля электропроводящих изделий на наличие дефектов типа поверхностных и подповерхностных трещин, коррозии, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. В дефектоскопе реализованы вихретоковый, магнитоиндукционный, импедансный, низкочастотный ультразвуковой и ЭМА методы контроля.

Дефектоскоп может использоваться для измерения толщины защитных покрытий, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и аустенито-ферритного классов а также для оценки глубины поверхностных трещин.

С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи в частотном диапазоне от 10 Гц до 20 МГц, а также любые динамические (роторные) преобразователи, в том числе FOERSTER , ELOTEST и др. при использовании специальных переходников.

Возможно подключение низкочастотных пьезоэлектрических, импедансных и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и контроля клеевых соединений с целью выявления таких дефектов как расслоение, непропитка, непроклей.

Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Вихретоковый дефектоскоп ВЕКТОР-СКАН внесен в Государственный реестр средств измерений.

Отличительные особенности дефектоскопа ВЕКТОР-СКАН:

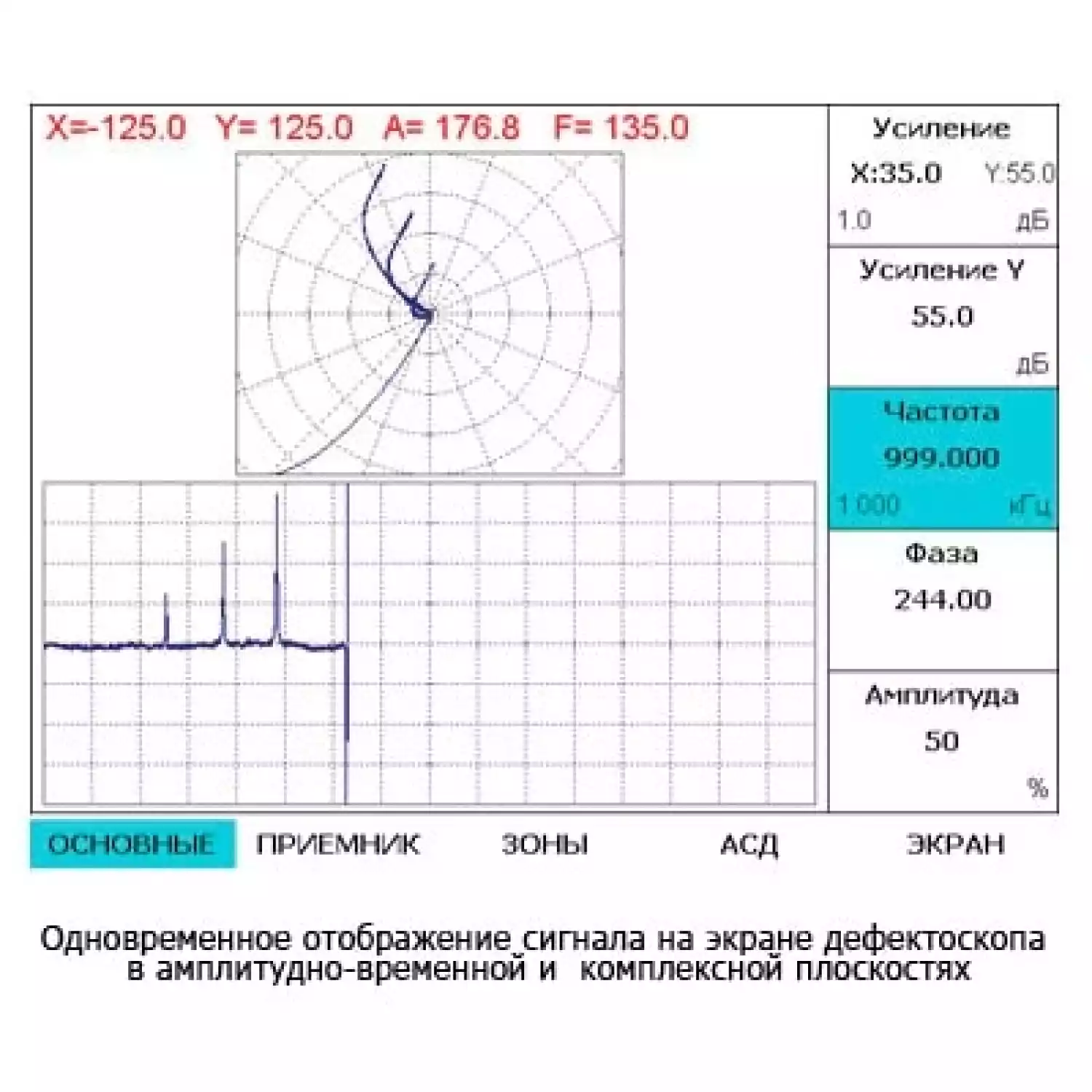

  • Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
  • Раздельное усиление по X и Y осям
  • Режим синхронизации для работы с вихретоковыми роторными преобразователями
  • Возможность контроля различных углепластиков
  • Контроль композитов и сотовых конструкций с использованием импедансных преобразователей
  • Функции измерения электропроводности, содержания ферритной фазы, измерения глубины поверхностных трещин
  • Большая память настроек и результатов
  • Две настраиваемые зоны АСД: коробка и сегмент
  • Различные режимы отображения сигнала
  • Прекрасно читаемый на солнечном свету TFT экран
  • Морозостойкое (от -30С) исполнение
  • Различные виды зон АСД с программируемой логикой определения дефектов
  • Богатые функциональные возможности и широкий круг решаемых задач
  • Возможность подключения различных вихретоковых преобразователей
  • Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.)
  • Запоминание большого количества настроек и результатов контроля
  • Питание от литий-ионных аккумуляторов
  • Встроенное зарядное устройство
  • Легкий эргономичный корпус из ABS пластика

Области применения дефектоскопа ВЕКТОР-СКАН:

  • Авиационная и космическая промышленность
  • Военная промышленность
  • Машиностроение
  • Судостроение и судоремонт
  • Тепловая и атомная энергетика
  • Химическая, пищевая промышленность

Технические характеристики дефектоскопа ВЕКТОР-СКАН:

Диапазон регулировки усиления от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя 12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ регулируемый от 5 до 1000 Гц
Фильтр ВЧ регулируемый от 2,5 до 500 Гц
Режим работы стандартный, синхро-режим
Вид графика XY, XY+YT, XY+AT, YT, YT+XT
След сигнала 0-30 сек, с шагом 1 сек
Зоны АСД коробка, сегмент
Режимы АСД дефект в зоне, дефект вне зоны
Типы вывода на экран вектор, точка
Типы преобразователей дифференциальный, абсолютный, ротационный
Память настроек 200 настроек
Память результатов 500 протоколов контроля
Дисплей цветной TFT 135х100 мм (640х480 точек) с регулируемой
яркостью и регулировкой цветовой гаммы.
Специальная функция смены фона для работы на ярком солнце
Интерфейс USB
Разъемы преобразователей 1 x Lemo0B + 1 x Lemo1B
Время непрерывной работы 10 часов от аккумуляторов
Внешнее питание 220 В, 50Гц AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от -30º C до +50° C
Размер электронного блока (В x Ш x Д) 210 мм x 340 мм x 75 мм
Масса 1,5 кг с аккумуляторами

Комплект поставки дефектоскопа ВЕКТОР-СКАН:

Наименование: Количество:
электронный блок дефектоскопа со встроенным Li-ion аккумулятором 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
преобразователь параметрический ПВР-1 (1 МГц)* 1
преобразователь низкочастотный ПВД-1 (20кГц)* 1
вихретоковый преобразователь ГАЛС-1 (карандаш)* 1
импедансный преобразователь SP/RSP * 1
стандартный образец ЭО-ГАЛС 1
кабель USB для связи с ПК 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт, методика поверки,
свидетельство о метрологической поверке)
1
кейс для переноски 1



*количество и тип преобразователей зависит от решаемых задач и определяется требованиями заказчика
