Шаблон полиэтиленовых стыков ШПС-1

Назначение

Шаблон ШПС-А3 предназначен для контроля основных параметров сварных швов полиэтиленовых трубопроводов.

Описание

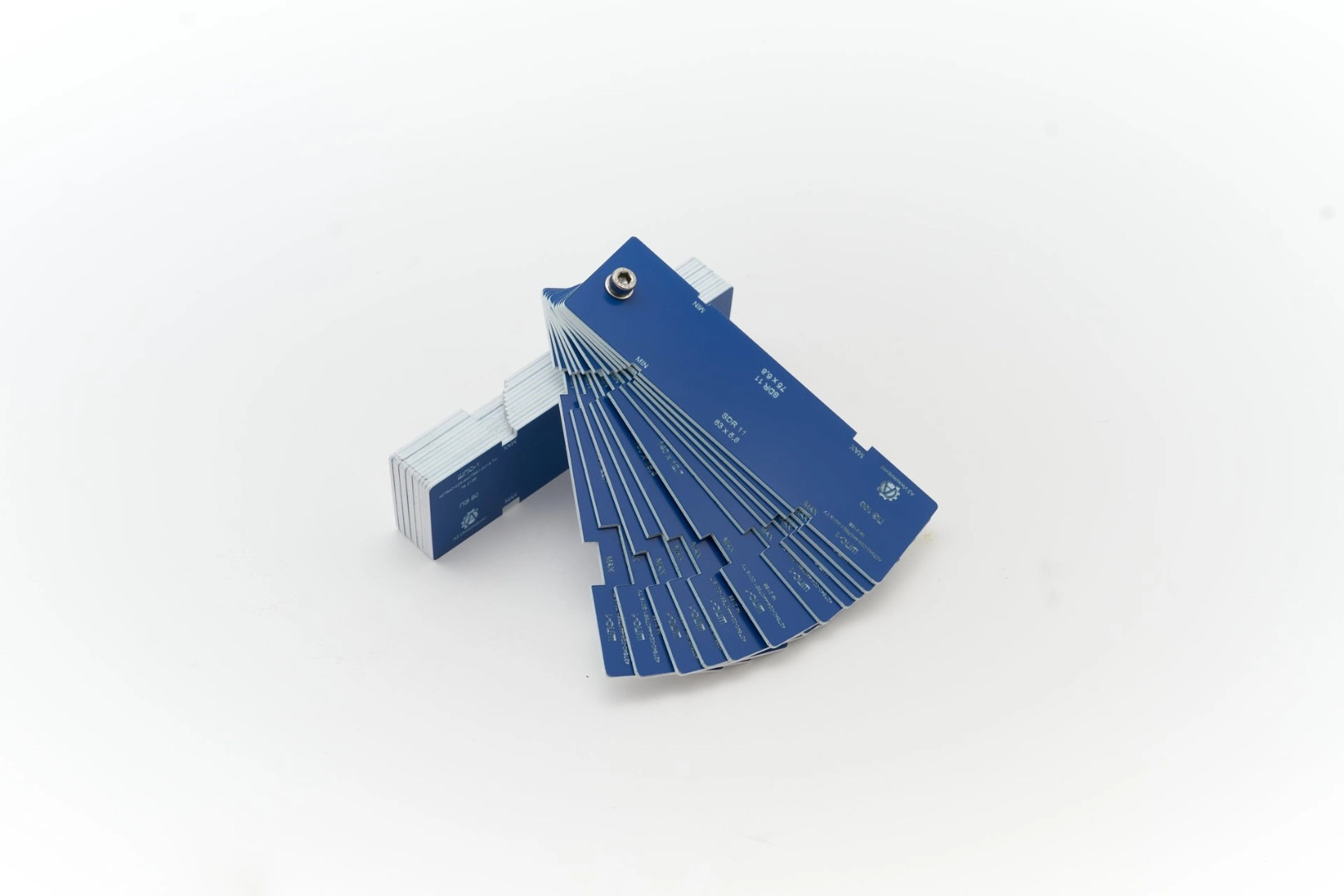

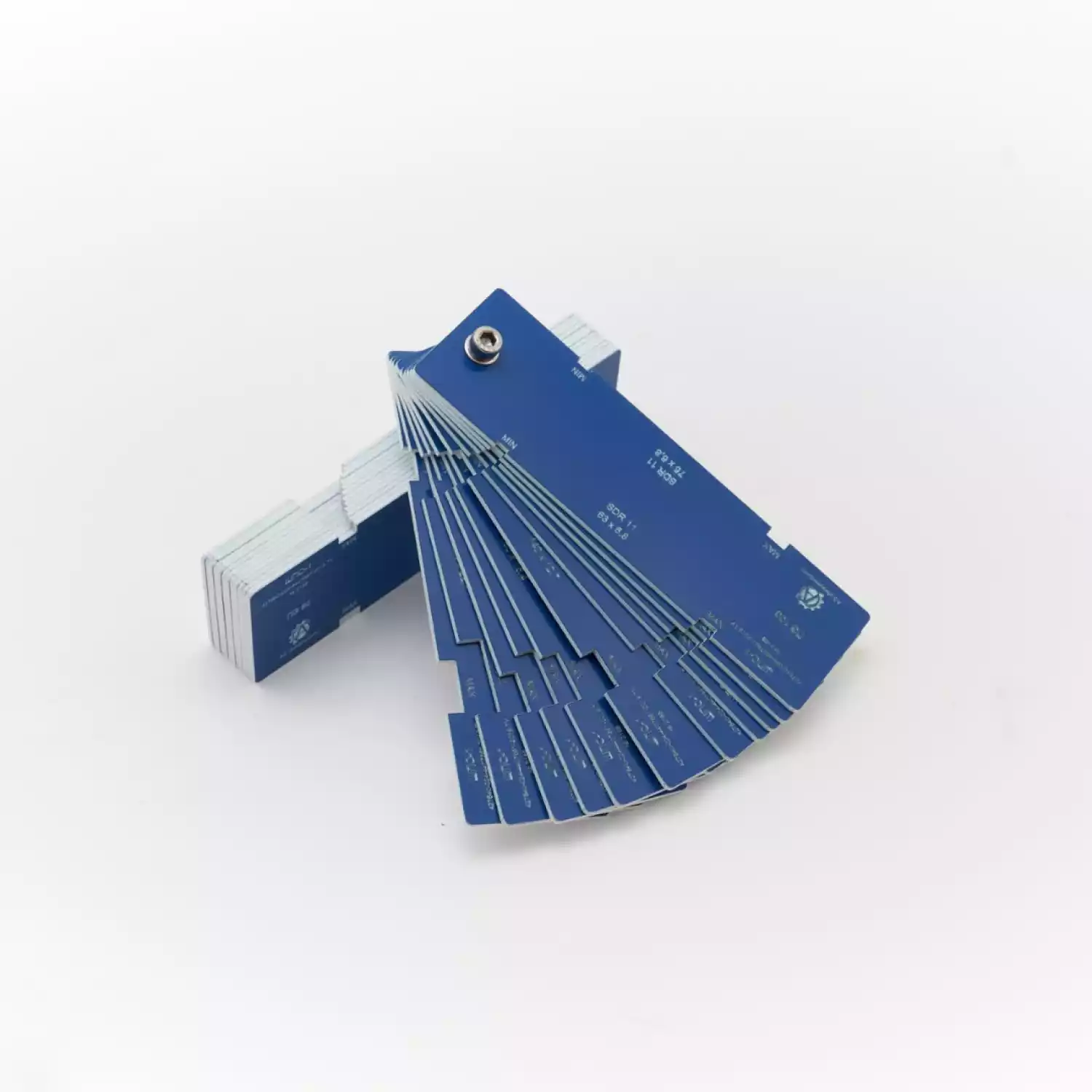

Конструктивно шаблон состоит из 2х комплектов пластиковых пластинок, соединенных винтом, вокруг которого они могут свободно вращаться. Каждая пластинка имеет несколько пар пазов, соответствующих минимальным и максимальным размерам грата сварного шва полиэтиленовых трубопроводов.

Изготовлено в соответствии с 427640-024-4407661-2019.ТУ

В зависимости от марки контролируемого полиэтилена (ПЭ80 ил ПЭ100) используется соответствующий набор из 5 пластин с нанесенными на них пазами, с размерами соответствующими определенному размеру и толщине стенки полиэтиленовой трубы. Измерение геометрических размеров сварных соединений с использованием шаблона ШПС-1 проводится в следующей последовательности:

Из набора пластин шаблона выбирается пластина с соответствующими контролируемому стыку параметрами: марка полиэтилена (ПЭ80 ил ПЭ100) диаметр и толщина стенки свариваемых труб;
Рабочая поверхность с парными пазами MIN и MAX прикладывается к образующей трубы над контролируемым стыком;
Проводится контроль габаритов грата стыка;
Если высота и/или ширина грата стыка, меньше габаритов паза MINи высота и/или ширина валика стыка больше габаритов паза MAX стык считается не годным и подлежит вырезке
Если высота и/или ширина грата стыка больше габаритов паза MIN но меньше габаритов паза MAX, то стык считается годным

Технические характеристики шаблона ШПС-1

В таблицах ниже прописаны номинальные размеры ширины и высоты пазов для каждой пластины шаблона полиэтиленовых стыков ШПС-А3

Таблица 1

Обозначение	Пластина № 1
Параметры	SDR 17,6 180x10,2	SDR 11 180x16,4	SDR 17,6 200x11,4	SDR 11 200x18,2
Высота паза, мм	от 2,1 до 3,8	от 3,0 до 4,7	от 2,6 до 4,3	от 3,4 до 5,1
Ширина паза, мм	от 5,5 до 8,9	от 9,4 до 13,6	от 7,2 до 10,2	от 11,1 до 15,3

Таблица 2

Обозначение	Пластина №2
Параметры	SDR 17,6 125x7,1	SDR 11 125x11,4	SDR 17,6 140x8,0	SDR 11 140x12,7	SDR 17,6 160x9,1	SDR 11 160x14,6
Высота паза, мм	от 1,7до 3,4	от 2,6 до 4,3	от 2,1 до 3,8	от 2,6 до 4,3	от 2,1 до 3,8	от 2,6 до 4,3
Ширина паза, мм	от 4,7 до 6,4	от 7,2 до 10,2	от 5,1 до 7,2	от 7,7до 11,1	от 5,1 до 8,1	от 8,5 до 12,8

Таблица 3

Обозначение	Пластина №3
Параметры	SDR 11 63x5,8	SDR 11 75x6,8	SDR 17,6 90x5,2	SDR 11 90x8,2	SDR 17,6 110x6,3	SDR 11 110x10
Высота паза, мм	от 1,3 до 2,6	от 1,7 до 3,0	от 1,3 до 2,6	от 2,1 до 3,8	от 1,7 до 3,0	от 2,1 до 3,8
Ширина паза, мм	от 3,4 до 5,1	от 4,3 до 6,0	от 3,4 до 5,1	от 5,1 до 7,2	от 3,8 до 5,5	от 5,5 до 8,5

Таблица 4

Обозначение	Пластина №4
Параметры	SDR 17,6 225x12,8	SDR 11 225x20,5	SDR 17,6 250x14,2	SDR 11 250x22,7
Высота паза, мм	от 2,6 до 4,3	от 3,8 до 5,5	от 2,6 до 4,3	от 3,8 до 6,4
Ширина паза, мм	от 7,7 до 11,1	от 11,9 до 17,9	от 8,1 до 12,3	от 14,0 до 20,0

Таблица 5

Обозначение	Пластина №5
Параметры	SDR 17,6 280x15,9	SDR 11 280x25,4	SDR 17,6 315x17,9	SDR 11 315x28,6
Высота паза, мм	от 3,0 до 4,7	от 4,3 до 8,0	от 3,4 до 5,1	от 4,7 до 7,7
Ширина паза, мм	от 9,4 до 14,0	от 14,5 до 22,1	от 11,1 до 15,3	от 16,2 до 23,8

Таблица 6

Обозначение	Пластина №6
Параметры	SDR 11 63x5,8	SDR 11 75x6,8	SDR 17,6 90x5,2	SDR 11 90x8,2	SDR 17,6 110x6,3	SDR 11 110x10
Высота паза, мм	от 1,5 до 3,0	от 2,0 до 3,5	от 1,5 до 3,0	от 2,5 до 4,5	от 2,0 до 3,5	от 2,5 до 4,5
Ширина паза, мм	от 4,0 до 6,0	от 5,0 до 7,0	от 4,0 до 6,0	от 6,0 до 8,5	от 4,5 до 6,5	от 6,5 до 10,0

Таблица 7

Обозначение	Пластина №7
Параметры	SDR 17,6 125x7,1	SDR 11 125x11,4	SDR 17,6 140x8,0	SDR 11 140x12,7	SDR 17,6 160x9,1	SDR 11 160x14,6
Высота паза, мм	от 2,0 до 4,0	от 3,0 до 5,0	от 2,5 до 4,5	от 3,0 до 5,0	от 2,5 до 4,5	от 3,0 до 5,0
Ширина паза, мм	от 5,5 до 7,5	от 8,5 до 12,0	от 6,0 до 8,5	от 9,0 до 13,0	от 6,0 до 9,5	от 10,0 до 15,0

Таблица 8

Обозначение	Пластина №8
Параметры	SDR 17,6 180x10,2	SDR 11 180x16,4	SDR 17,6 200x11,4	SDR 11 200x18,2
Высота паза, мм	от 2,5 до 4,5	от 3,5 до 5,5	от 3,0 до 5,0	от 4,0 до 6,0
Ширина паза, мм	от 6,5 до 10,5	от 11,0 до 16,0	от 8,5 до 12,0	от 13,0 до 18,0

Таблица 9

Обозначение	Пластина №9
Параметры	SDR 17,6 225x12,8	SDR 11 225x20,5	SDR 17,6 250x14,2	SDR 11 250x22,7
Высота паза, мм	от 3,0 до 5,0	от 4,5 до 6,5	от 3,0 до 5,0	от 4,5 до 7,5
Ширина паза, мм	от 9,0 до 13,0	от 14,0 до 21,0	от 9,5 до 14,5	от 16,5 до 23,5

Таблица 10

Обозначение	Пластина №10
Параметры	SDR 17,6 280x15,9	SDR 11 280x25,4	SDR 17,6 315x17,9	SDR 11 315x28,6
Высота паза, мм	от 3,5 до 5,5	от 5,0 до 8,0	от 3,4 до 5,1	от 4,7 до 7,7
Ширина паза, мм	от 11,0 до 16,5	от 17,0 до 26,0	от 11,1 до 15,3	от 16,2 до 23,8

Таблица 11

№	Наименование характеристики	Значение	Примечание
1.	Длина, мм	135
2.	Высота, мм	40
3.	Толщина пластин, мм	1.5
4.	Вес, г, не более	100г

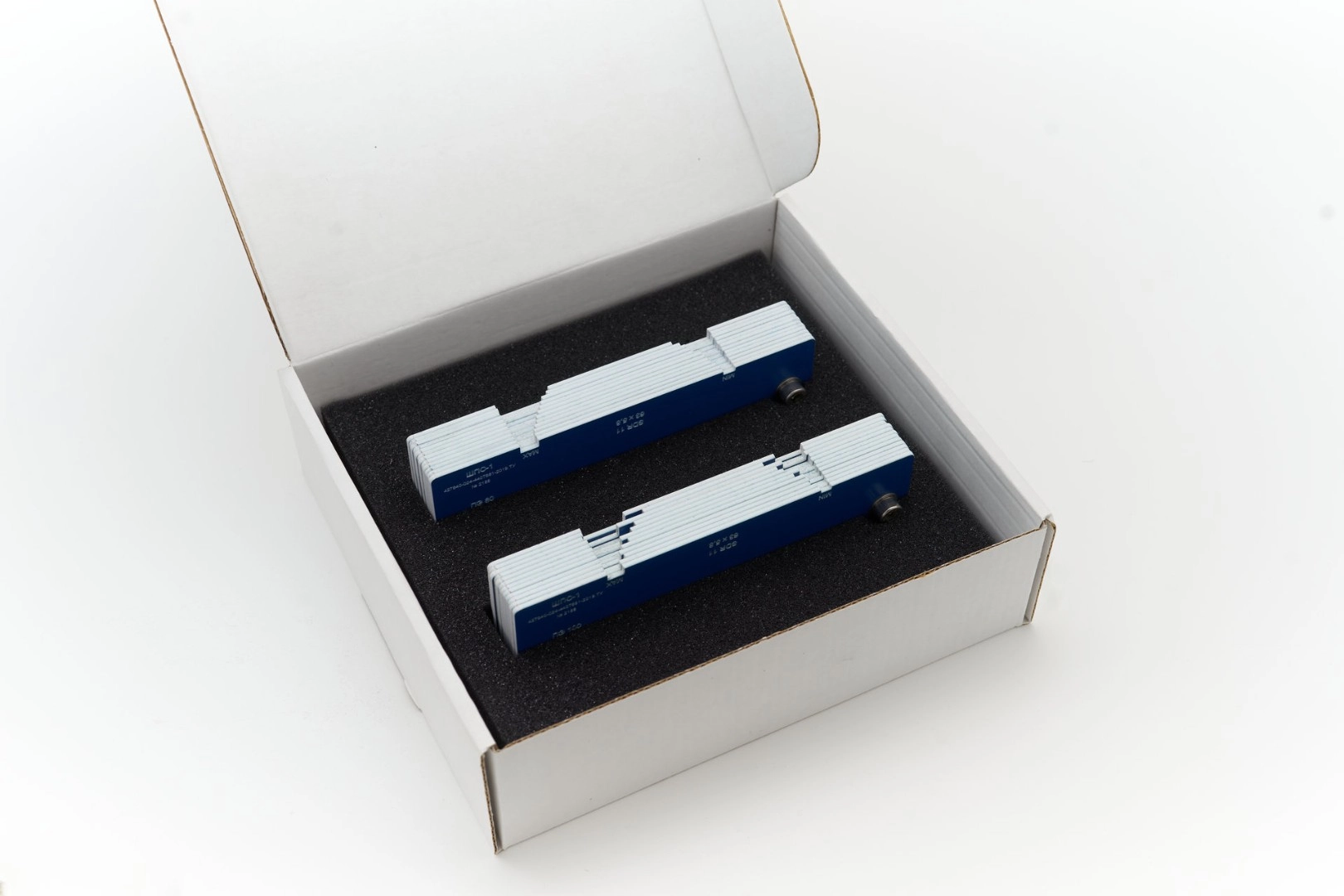

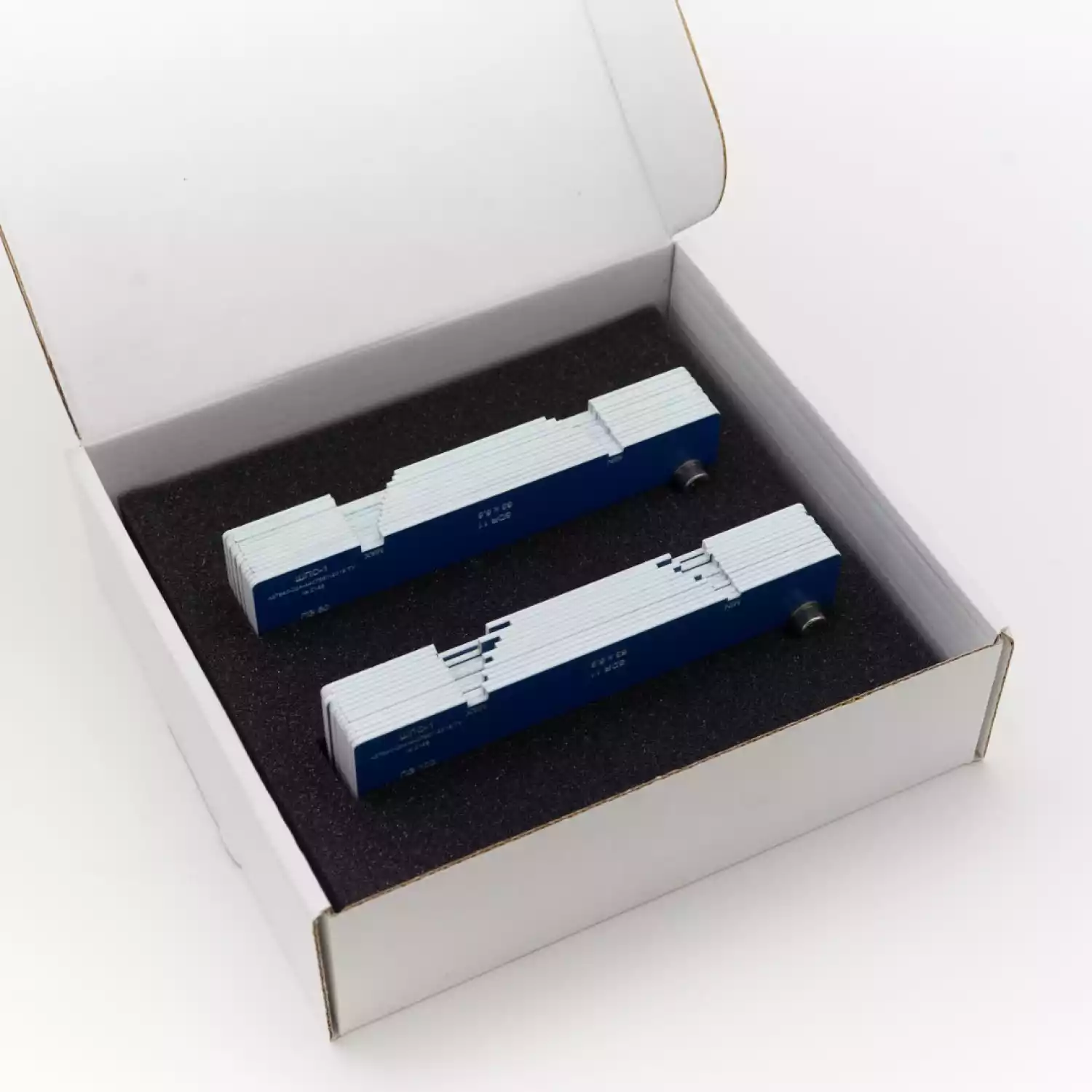

Комплект поставки:

№	Наименование	Количество	Примечание
1	А3-ШПС	1шт.
2	Паспорт	1шт.
3	Сертификат о калибровке	1шт.
3	Футляр	1шт.
