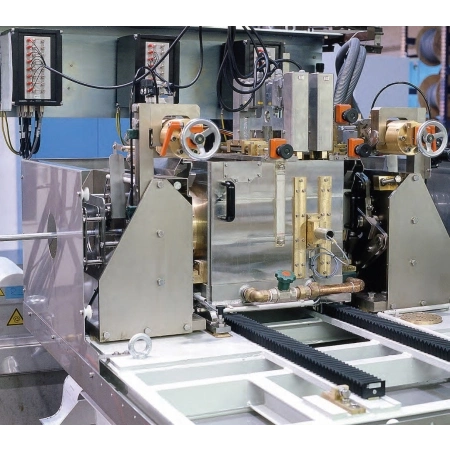

Характерными особенностями данной системы являются высокая скорость контроля и отсутствие механического изнашивания запатентованной и проверенной временем (более 15 лет в промышленности) установки HRP, в которой не используются вращающиеся механические компоненты.

В системе ECHOGRAPH-RPS.R можно осуществлять контроль труб больших диаметров от 15 мм до 610 мм путём частичного погружения в воду. Ультразвуковые преобразователи с локальной ванной устанавливаются в нижней части трубы и остаются неподвижными, в то время как труба совершает вращательно-поступательное движение. Преобразователи различной ориентации позволяют выявлять все виды дефектов, а также измерять толщину стенки.

Система для ультразвукового контроля ECHOGRAPH RPTR была разработана для обеспечения высокой пропускной способности контроля в жёстких условиях эксплуатации и специально предназначена для контроля Offline вне производственной линии. Система представляет собой портал с несколькими мультикластерами. Подача трубы осуществляется с помощью поперечного конвейера. Трубу помещают в портал и она совершает вращательное движение посредством роликового привода.

Производство труб сваркой методом сопротивления включает в себя несколько этапов неразрушающего контроля. Неразрушающий контроль решает две основные задачи: во-первых, контроль сварного шва непосредственно после сварки, для настройки оптимальных режимов сварочного оборудования, во-вторых, итоговый контроль готовой трубной продукции (выходной контроль). Как правило, в процессе производства трубной продукции используются до четырех систем ультразвукового контроля.

Ультразвуковой контроль труб с продольным сварным швом,изготавливаемых методом дуговой сварки под флюсом.

Ультразвуковой контроль труб со спиральным сварным швом, изготавливаемых методом дуговой сварки под флюсом.

Ключевой пункт контроля заготовок труб – это контроль их соединений. Ультразвуковой контроль с применением управляемых водяных форсунок практически не изнашивает держатель и позволяет быстро изменять диаметр оцениваемых заготовок. Эта технология так же называется омывающей и использует водяную прослойку между датчиком и заготовкой.

Высокоскоростная система ультразвукового контроля арматуры.

Ультразвуковой контроль заготовок.Данная система способна проводить замеры над округлыми и квадратными заготовками без перенастройки. Число датчиков и форма держателей подбирается в соответствии с геометрией заготовки и критериями теста.

Ультразвуковой контроль концов труб. Труба тестируется с двух концов двумя машинами, использующими один ультразвуковой модуль ECHOGRAPH. Или труба движется по конвейеру к контрольной машине, или машина движется к трубе. Держатели датчиков прикреплены к раме системы, а их высота примерно соответствует положению трубы.

Ультразвуковой контроль арматуры. Ключевые особенности системы ECHOGRAPH-STPS – это высокая скорость проведения тестов до 2 м/с и возможность одновременной настройки держателей, их замена занимает очень непродолжительное время. В качестве проводника ультразвука и материала сцепления используется вода, которую распространяют направленные форсунки. Держатели-разбрызгиватели создают примерно такие же условия, как и тест иммерсионного типа.
