Визуально-измерительный контроль (ВИК) — метод неразрушающего контроля, который сочетает осмотр изделий и конструкций с точными механическими измерениями. В процедуру входит предварительная подготовка поверхности и проверка условий освещения. В этот комплексный метод входит использование простых инструментов и тщательный анализ поверхностей. Основная цель ВИК — выявление на ранней стадии дефектов сварных соединений, трещин и отклонений геометрии без разрушения материала. Для этого применяются простые, но надёжные инструменты: штангенциркули, толщиномеры, шаблоны, лупы и угломеры. Комплект ВИК объединяет весь необходимый набор средств, обеспечивая последовательное и эффективное проведение контроля в любых условиях.
Что входит в комплект ВИК — вопрос, который возникает у специалистов при подготовке к проверке изделий и конструкций. В этот набор входят все ключевые компоненты для оперативного контроля. ВИК объединяет визуальные и измерительные средства: от обычной лупы до штангенциркуля и шаблонов. Комплект ВИК предоставляет все необходимое даже тем, кто ранее не сталкивался с неразрушающим контролем, позволяя начать работу без дополнительной подготовки.
Для чего нужен
Набор ВИК предназначен для оперативного выявления дефектов сварных соединений и контроля геометрии поверхностей. Вместо использования сложного лабораторного оборудования вы получаете набор технических средств — толщиномер, шаблоны и лупу — для оценки целостности и размеров элементов. В него также входят дополнительные адаптеры для различных форм изделий, расширяющие возможности контроля. С визуальным контролем обнаруживаются трещины и неровности на ранней стадии, а измерительные приборы фиксируют точные параметры. Продуманное расположение инструментов в кейсе позволяет легко интегрировать методы магнитопорошкового и капиллярного контроля: достаточно добавить соответствующие аксессуары, а чехол из ударопрочного материала защитит приборы при эксплуатации в любых условиях. В комплект входит метрологический аттестат с подтверждением поверки, что гарантирует точность измерений и упрощает процедуру аттестации.
Комплектация

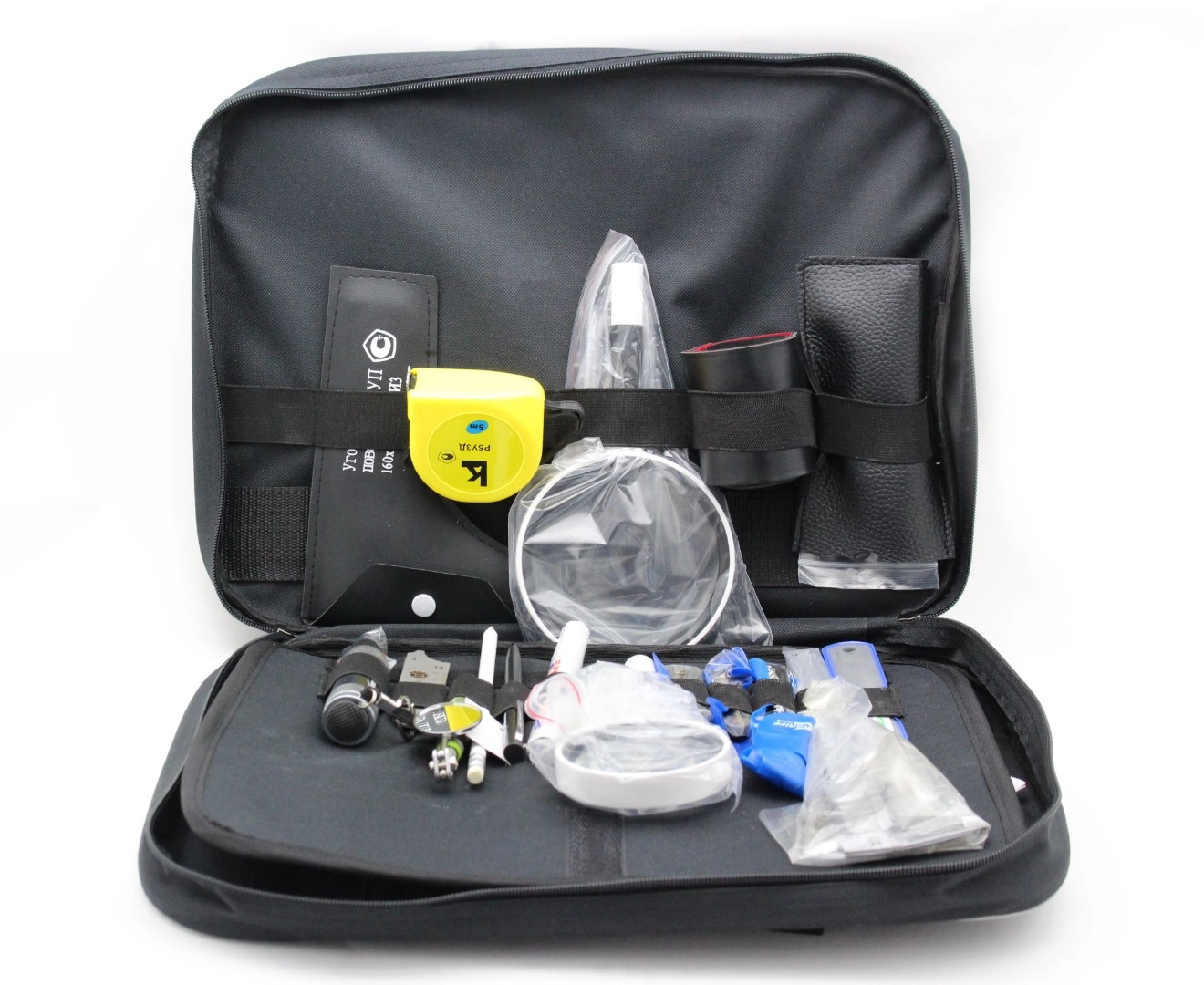

Что входит в комплект ВИК: стандартный комплект содержит следующие элементы:
-
Визуальный шаблон входит в базовую комплектацию и позволяет быстро оценить ровность и форму профиля;
-
В штангенциркуль входит увеличительная лупа для измерения толщины сварного шва и мелких дефектов;
-
В толщиномер входят программные функции для точного измерения толщины краски и металла;
-
В сварной калибр-шаблон входят контрольные грани для проверки соответствия параметров шва стандартам;
-
Линейка-угломер для измерения углов соединений и геометрии элементов конструкции;
-
Адаптеры для контроля различных типов изделий, например труб или профильных конструкций;
-
Кейс из ударопрочного пластика или алюминия, защищающий инструменты;
-
Чехол с уплотнителями, предохраняющий оборудование от пыли и влаги;
-
Метрологический аттестат с подтверждением поверки;
-
Набор шаблонов и дополнительных средств для аттестации поверхности.
Такой комплект обеспечивает комплексность визуально-измерительного контроля, снижая вероятность ошибок и оптимизируя время работы даже у начинающего специалиста.
Требования к комплекту (метрологическая аттестация)
Тщательная проверка метрологической аттестации — основа надежности результатов ВИК. Каждый измерительный прибор должен иметь действующий сертификат поверки, выданный аккредитованной лабораторией. Обычно периодичность поверки составляет один год, однако для работы в агрессивных средах и высокой влажности рекомендуется сокращать интервал до шести месяцев.
Важно обеспечить правильные условия хранения и транспортировки оборудования:
-
температура хранения в пределах от +10 °C до +40 °C, без резких перепадов;
-
относительная влажность от 30 % до 70 %, исключающая конденсацию;
-
защита от механических вибраций и ударов при перевозке.
Для повышения точности измерений целесообразно проводить предэксплуатационную калибровку лёгких приборов (лупа, линейка-угломер), а также периодическую аттестацию шаблонов и калибровочных пластин в собственных метрологических лабораториях предприятия. Регистрация результатов поверки и калибровки в специальном журнале упрощает планирование профилактических работ и подтверждает соответствие комплекта внутренним регламентам и ГОСТ.
Соблюдение всех этих требований гарантирует, что комплект ВИК сохранит точность и готовность к проведению визуально-измерительного контроля в любых условиях, обеспечивая достоверность и воспроизводимость результатов.
На что обратить внимание
Если вы только начинаете работать с ВИК, обратите внимание на:
-
Материал кейса и чехла. Выбирайте ударопрочный и влагостойкий корпус, чтобы инструменты оставались в порядке после транспортировки и на объекте.
-
Кратность лупы. Для новичка будет удобно увеличение 10×: оно позволит видеть мелкие трещины, не искажая масштаб.
-
Эргономика приборов. Легкие рукоятки и четкие шкалы на штангенциркуле ускоряют процесс обучения и измерений.
-
Сменные насадки. Адаптеры и дополнительные шаблоны умножают места применения, помогая работать с разными формами и типами изделий.
Как выбрать комплект ВИК
При покупке набора обратите внимание на:
- Полноту набора. Наличие адаптеров для разных профилей и дополнительной лупы.
- Качество и точность. Посмотрите на класс точности штангенциркуля (обычно 0,05 мм) и диапазон толщиномера. Чем выше требования к контролю, тем меньше должна быть погрешность.
- Сертификация. Проверьте документы о метрологической поверке и убедитесь, что сроки еще актуальны.
- Простота использования. Специалисту важно, чтобы все приборы имели понятные шкалы и насадки легко менялись.
- Условия эксплуатации. Если вы будете работать в условиях повышенной влажности, выбирайте влагозащищённый чехол и устойчивый к коррозии материал кейса.
- Техническое обслуживание. Узнайте о сервисных интервалах и наличии запчастей для штангенциркуля и толщиномера. Регулярная калибровка продлевает срок службы средств измерения.
- Документация и инструкции. Убедитесь, что инструкция по эксплуатации и руководство по аттестации прилагаются к комплекту. Четкое описание процедур ускорит внедрение набора в работу.
- Обучение персонала. Некоторые комплекты поставляются с обучающими материалами или предлагают онлайн-тренинги. Это поможет быстро освоить ВИК даже без предварительного опыта.
Для эффективного визуально-измерительного контроля, в том числе начинающему специалисту достаточно правильно укомплектованного набора ВИК. В него входит сочетание визуальных и измерительных средств, обеспечивающее всестороннюю проверку сварных соединений и поверхностей. Практические навыки работы с основными инструментами вы приобретаете всего за несколько тренировок, а структурированный подход к выбору и эксплуатации оборудования позволит своевременно обнаруживать дефекты без использования дорогого лабораторного оборудования.
