Что собой представляет
Метод электромагнитного контроля относится к современным видам неразрушающих исследований, позволяющим выявлять повреждения в металлических объектах без их разрушения. Основной принцип основан на взаимодействии электромагнитного поля с исследуемым телом, что дает точные сведения о его внутреннем состоянии. Такой контроль использует изменение магнитных свойств материала для обнаружения дефектов: трещин, очагов коррозии и других нарушений целостности. Электромагнитная проверка занимает важное место среди других видов технической диагностики и активно применяется для оценки надежности конструкций.
Виды
Одним из наиболее применяемых является вихретоковый метод контроля. Этот вид построен на анализе взаимодействия вихревых токов с внешним электромагнитным полем. Используемые приборы помогают определять характеристики дефектов — их глубину, размеры и направление. Такой подход высокоэффективен при диагностике трещин и слоистых дефектов.
Магнитопорошковый метод работает за счёт фиксации рассеянных магнитных полей в зонах повреждений. Суспензия с магнитным порошком оседает в проблемных участках, визуализируя их. Такой вид контроля позволяет обнаруживать трещины шириной от 0,001 мм и глубиной от 0,01 мм.
Феррозондовый метод применяет чувствительные датчики для регистрации полей рассеяния, возникающих при наличии дефектов. Этот вид электромагнитного контроля эффективен при глубинной диагностике — до 10 мм, особенно в трубопроводных системах.
Индукционный метод базируется на явлении электромагнитной индукции. С его помощью проводят измерение толщины покрытий и находят скрытые трещины в токопроводящих материалах.
Магнитографический метод реализуется посредством записи поля дефектов на носитель. Метод удобен для контроля сварных соединений значительной длины.
Используемые средства

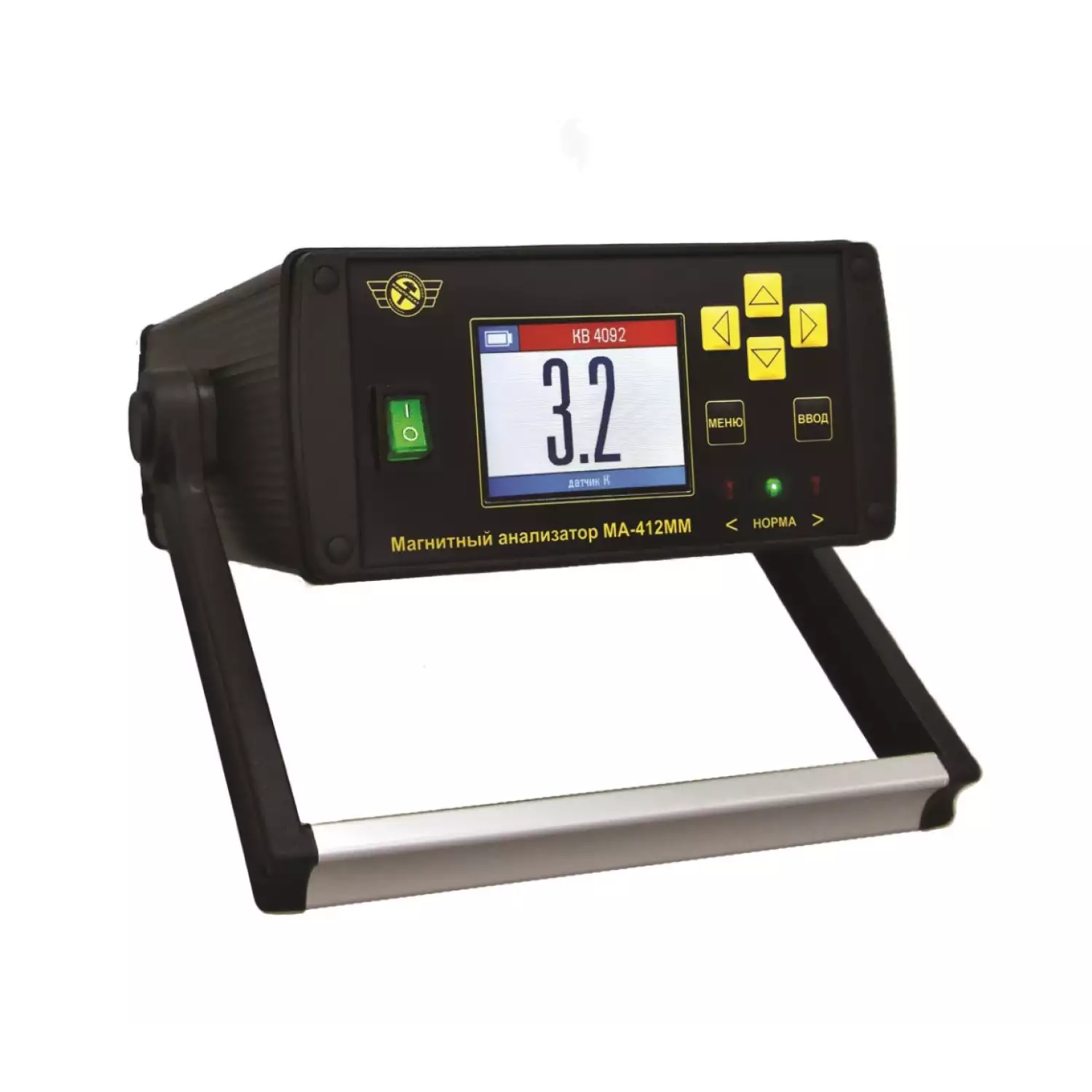

Разнообразные средства электромагнитного контроля включают специализированные приборы. Например, ферритометры позволяют анализировать содержание ферритной фазы в стали, а также оценивать магнитные свойства и отклонения от нормы.
Коэрцитиметры измеряют коэрцитивную силу — важный параметр, связанный с усталостным состоянием металла и структурными изменениями. Эти инструменты подходят для анализа состояния ответственных элементов.
Магнитные дефектоскопы применяются для диагностики различных видов дефектов в ферромагнитных сплавах. Аппараты работают на разных физических принципах и позволяют выявлять трещины, включения, зоны непровара.
Вихретоковые дефектоскопы анализируют электропроводящие материалы. Они обладают высокой чувствительностью при поиске трещин, определении толщины покрытий и оценке свойств материалов различных видов.

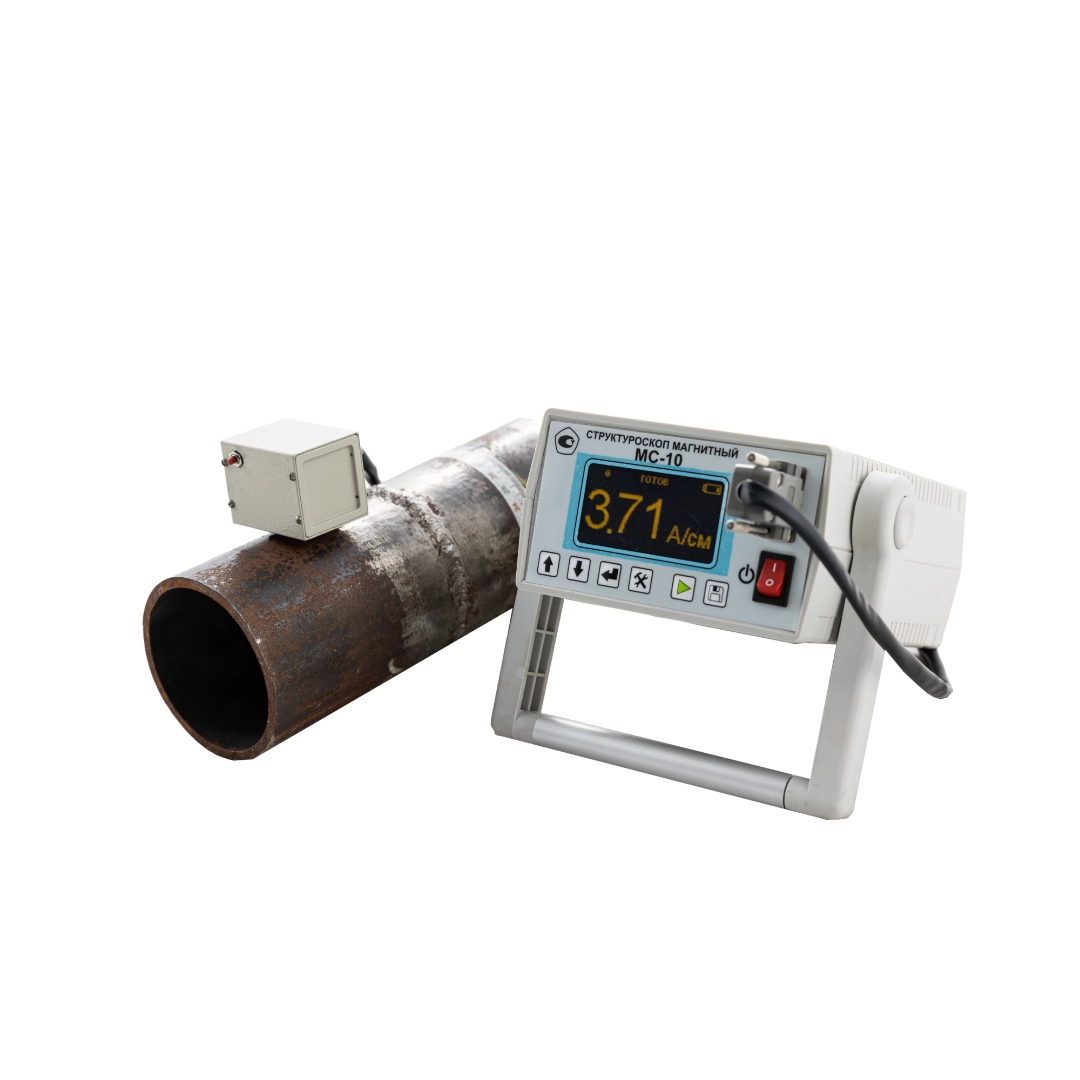

Структуроскопы дают возможность без разрушения исследовать прочностные характеристики на основе магнитных параметров. Средства широко применяются для определения твердости и устойчивости конструкций.
Толщиномеры дают объективную информацию о толщине покрытия или стенки. Они особенно востребованы в строительстве и машиностроении.
Намагничивающие и размагничивающие устройства - это обязательная часть процедуры при магнитопорошковом методе. Они бывают как переносными, так и стационарными.
Порядок выполнения
Контроль с применением электромагнитного метода проводится в несколько шагов. Начинается всё с подготовки — очистки поверхности. Затем выполняется калибровка средств по эталонам, обеспечивающая точность результатов. Основной этап — это обследование: операторы проводят сканирование специальными инструменты.
Важно зафиксировать обнаруженные дефекты с привязкой к конкретным участкам. Составляется технический акт либо протокол. Весь порядок строго соответствует нормативам, а применяемые средства должны быть аттестованы. Это гарантирует корректность результатов и воспроизводимость данных.
Достоинства и ограничения
Метод электромагнитного контроля используют из-за высокой точности, быстроту выполнения и возможность выявления скрытых нарушений без разрушения конструкций. Средства компактные и простые в использовании. Ограничением служит то, что метод применим только к электропроводящим и ферромагнитным материалам. Кроме того, краска или ржавчина на поверхности могут снижать эффективность обследования. Важно также соблюдать стандарты и применять аттестованные средства.
Метод электромагнитного контроля представляет собой мощный и универсальный инструмент промышленной диагностики. Благодаря множеству видов и широкому спектру средств, технология активно используется в России. Выявление опасных дефектов на ранней стадии позволяет предотвратить аварии. Контроль обеспечивает объективную оценку состояния, делая электромагнитные методы основой технической безопасности. Надёжные средства и отлаженный порядок выполнения дают гарантии качественного результата.
