Негатоскоп используют для расшифровки изображений, полученных при радиографическом контроле. Прибор создает световое поле, на котором специалист изучает сварные соединения, трубы, литые детали и другие объекты. Хорошее освещение помогает различать небольшие дефекты даже на темных участках рентгенограммы.
Для технической радиографии выпускают специальные промышленные негатоскопы, рассчитанные на разные форматы и оптическую плотность материалов.
Что такое негатоскоп
Негатоскоп представляет собой экран с источником света. Рентгеновскую пленку размещают на рабочей поверхности, после чего изображение рассматривают на просвет. Так можно увидеть участки с различной плотностью и признаки внутренних дефектов.
В неразрушающем контроле оборудование используют при оценке сварных швов, отливок, трубопроводов и металлоконструкций. Специалист ищет поры, трещины, непровары, включения и другие несплошности.
Промышленный негатоскоп рассчитан на особенности технических снимков. Поэтому при выборе учитывают мощность источника света, размеры рабочей области, равномерность свечения и диапазон регулировки.
Роль негатоскопа в радиографическом контроле
Сначала объект просвечивают рентгеновским или гамма-излучением, затем получают и обрабатывают изображение. После этого начинается его расшифровка.
Негатоскоп не определяет дефекты автоматически. Окончательную оценку дает специалист, а оборудование обеспечивает подходящие условия для визуального анализа. Если света недостаточно, плотные зоны становятся плохо различимыми. При заметных перепадах освещенности сложнее сравнивать соседние участки.

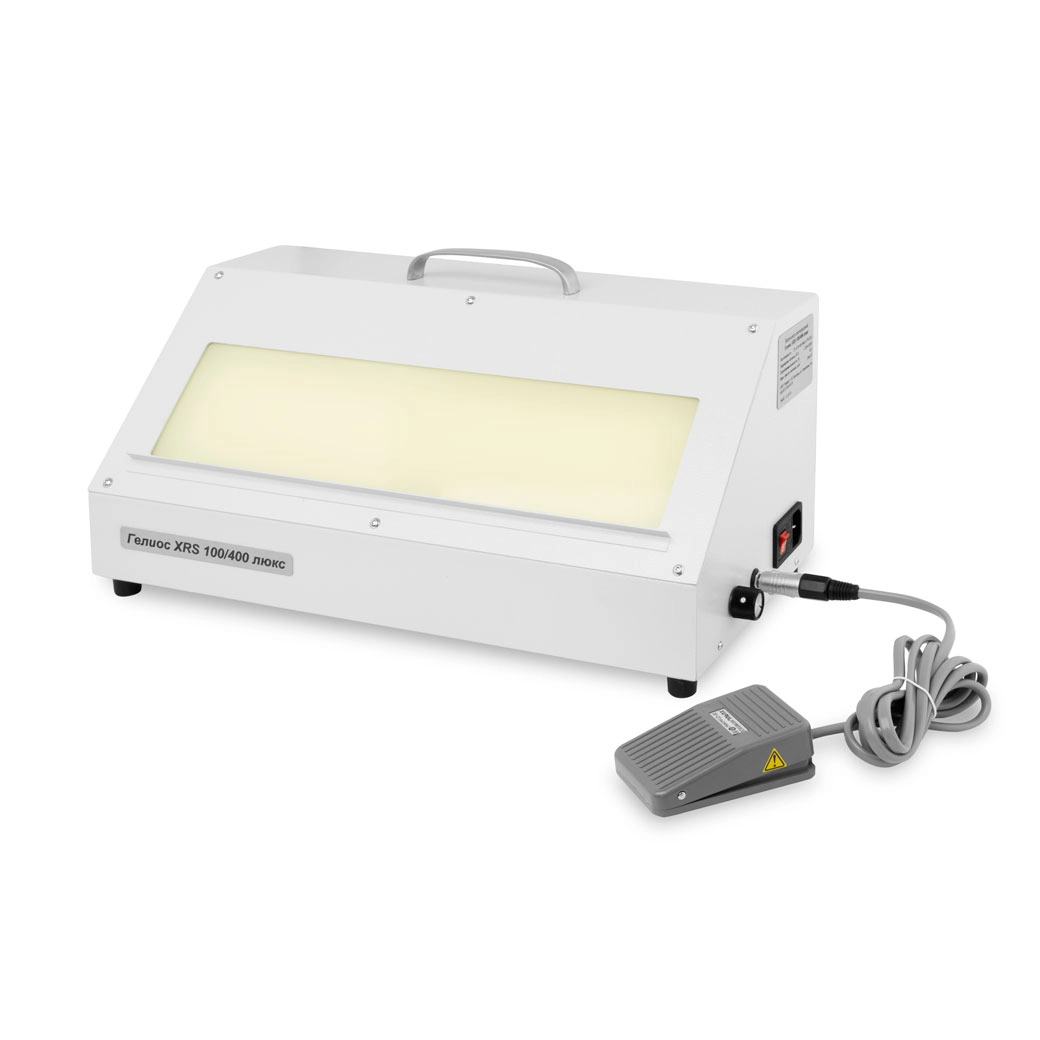

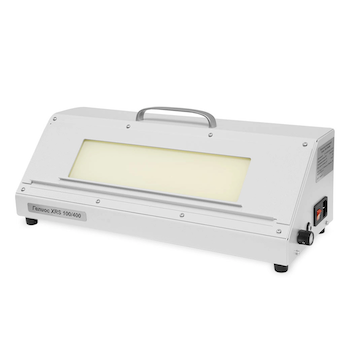

Для оснащения рабочего места можно использовать, например, Гелиос XRS 100/400 или другие модели из каталога A3-Инжиниринг. Конкретное исполнение подбирают с учетом характеристик рентгенограмм и объема работ.
Как просматривают снимки, сделанные негатоскопом
Перед расшифровкой материал очищают от пыли, проверяют маркировку и размещают на экране. Открытые светящиеся участки желательно закрыть шторками или масками. Так посторонний свет меньше влияет на контраст.

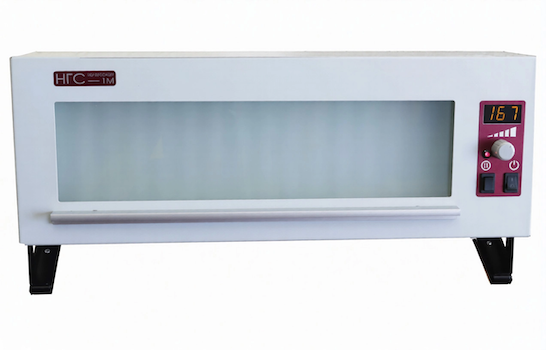

Затем настраивают интенсивность. Для светлых изображений достаточно умеренного уровня, а высокая оптическая плотность требует большего светового потока. Например, НГС-1М предназначен в том числе для работы с плотными рентгенограммами.
Если разные области одного кадра отличаются по плотности, настройку меняют непосредственно во время анализа. Хороший негатоскоп позволяет делать это плавно, без резких скачков.
Какие характеристики негатоскопа важны
При выборе оборудования оценивают несколько параметров:
- максимальную интенсивность света и возможность работы с плотными изображениями;
- равномерность освещения рабочей области;
- размер окна с учетом формата используемой пленки;
- диапазон и удобство регулировки;
- наличие шторок или отдельных зон;
- нагрев корпуса при продолжительной работе;
- ресурс источника света и особенности обслуживания.
Яркость и оптическая плотность
Оптическая плотность показывает, насколько сильно материал задерживает проходящий через него свет. Чем темнее участок, тем мощнее должен быть источник для уверенной визуальной оценки.
Поэтому выбирать негатоскоп только по размеру экрана не стоит. Если мощности недостаточно, детали в плотных зонах становятся плохо различимыми. При этом чрезмерная интенсивность на светлых изображениях тоже нежелательна, поскольку увеличивает нагрузку на зрение.

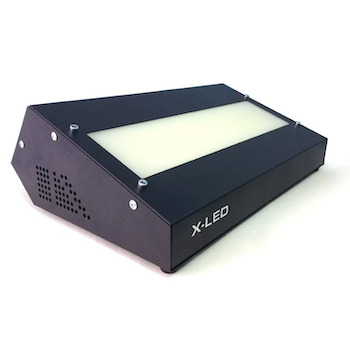

Для лаборатории удобнее модель с регулировкой и запасом по мощности. В каталоге представлен X-LED с яркостью 115 000 кд/м². Для более сложных условий можно рассмотреть другие решения из раздела негатоскопов.
Равномерность светового поля
Высокая интенсивность не решает задачу, если одна часть экрана освещена заметно сильнее другой. Перепады могут мешать оценке небольших несплошностей и визуальному сравнению соседних зон.
Особенно это важно при поиске мелких пор и тонких трещин. Фон вокруг такой индикации должен оставаться стабильным. Поэтому характеристики равномерности стоит учитывать вместе с максимальной мощностью.

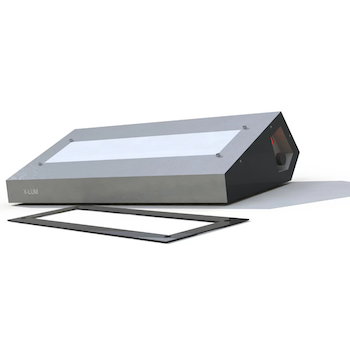

Например, у X-LUM отдельно указывается показатель неравномерности рабочей поверхности. Для постоянной расшифровки этот параметр имеет большое практическое значение.
Как выбрать размер поля
Размер рабочей области зависит от используемых форматов. Для контроля сварных соединений удобны вытянутые окна, соответствующие геометрии рентгенограммы. Если в лаборатории применяют несколько форматов, можно подобрать вариант с несколькими просмотровыми зонами.

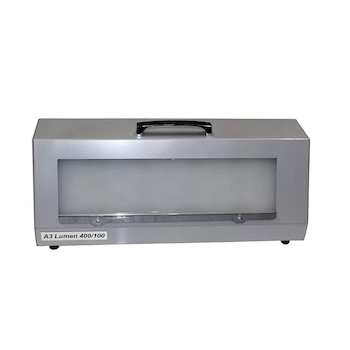

В линейке A3-Инжиниринг представлен А3 Люмен в разных исполнениях. Есть решения с одним или несколькими окнами, а также модели с повышенной интенсивностью.

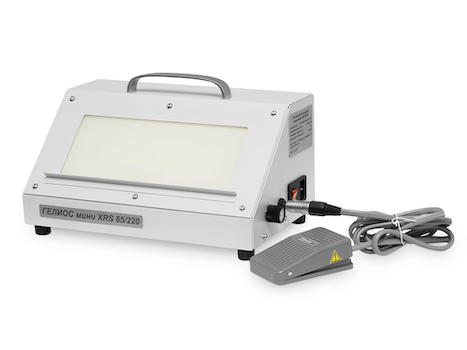

Для компактного рабочего места подойдет Гелиос мини XRS 85/220. При выборе важно сопоставить габариты устройства не только с размером пленки, но и с организацией рабочего поста.
Светодиодные модели
Современный промышленный негатоскоп чаще оснащается светодиодным источником. Такие устройства быстро выходят на рабочий режим, позволяют менять интенсивность и подходят для продолжительной эксплуатации.

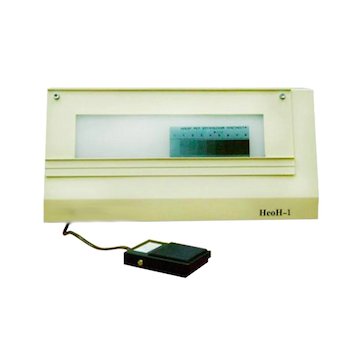

Для стационарной лаборатории можно выбрать более крупное оборудование. При работе на выезде имеют значение масса, размеры корпуса и удобство транспортировки. Например, Неон-1 предназначен для использования как в стационарных, так и в передвижных лабораториях.

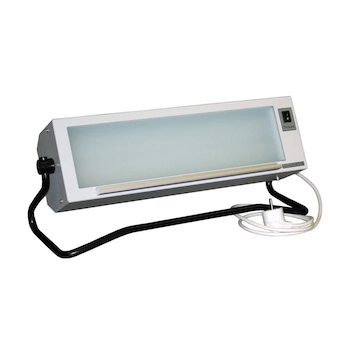

Также для мобильных задач можно рассмотреть НГС-1к.
Что учесть перед покупкой
Сначала определяют, какие рентгенограммы предстоит расшифровывать чаще всего. Важны их формат, диапазон оптической плотности, число исследований за смену и условия размещения рабочего места.
Если оборудование будут регулярно перевозить, предпочтительны компактные исполнения. Для большого потока материалов важнее стабильность работы и эффективный отвод тепла. При высокой плотности потребуется запас мощности.
Поэтому негатоскоп лучше выбирать по совокупности рабочих характеристик, а не по одному максимальному значению в описании.
Вывод
Негатоскоп применяют для визуальной оценки рентгенограмм при радиографическом контроле. При подборе оборудования важно учитывать интенсивность и равномерность светового поля, размеры рабочей зоны, диапазон регулировки и условия эксплуатации. Сравнить подходящие модели можно в разделе промышленных негатоскопов A3-Инжиниринг.
