Визуально-измерительный контроль, или ВИК, - один из базовых методов неразрушающего контроля. Его применяют для оценки состояния поверхности, формы, размеров, сварных соединений, кромок, покрытий, деталей, металлоконструкций и другого оборудования без разрушения объекта. Сначала специалист осматривает объект визуально, затем при необходимости выполняет измерения: определяет размеры дефектов, смещения, зазоры, углы, ширину и высоту сварного шва, глубину подреза, параметры геометрии или другие показатели, заданные нормативной и технической документацией.
Визуально-измерительный контроль часто проводят первым этапом проверки. Он позволяет быстро выявить видимые дефекты, оценить состояние объекта и понять, нужны ли дополнительные методы: ультразвуковой, радиографический, капиллярный, магнитопорошковый, вихретоковый контроль или контроль герметичности. При этом визуально-измерительный контроль нельзя сводить к простому осмотру "на глаз". Корректный ВИК выполняют по установленной процедуре: с подготовкой поверхности, обеспечением условий наблюдения, применением исправных средств контроля и оформлением результата.
Что относится к визуально-измерительному контролю
Визуально-измерительный контроль объединяет визуальную, визуально-оптическую и измерительную часть. Визуальный контроль выполняют непосредственно глазами специалиста при достаточном освещении и доступности поверхности. Такой способ подходит для выявления дефектов, которые можно обнаружить без увеличительных приборов.
Визуально-оптический контроль применяют, когда нужно увеличить изображение, осмотреть труднодоступный участок или проверить объект сложной формы. Для этого используют лупы, зеркала, микроскопы, эндоскопы, бороскопы, видеосистемы и другие оптические средства. Такой подход особенно полезен при контроле внутренних полостей, сварных соединений, мелких деталей и зон, к которым сложно подойти напрямую.
Измерительная часть визуально-измерительного контроля нужна для того, чтобы не только зафиксировать наличие дефекта, но и определить его параметры. Специалист измеряет длину, ширину, глубину, высоту, угол, смещение, зазор, радиус, толщину, расстояние до кромки или другую величину, которая важна для оценки качества объекта. Именно измерение позволяет сопоставить обнаруженное отклонение с нормами приемки.
Какие требования учитывать при визуально-измерительном контроле
Для визуально-измерительного контроля общие требования к оптическим методам неразрушающего контроля устанавливает ГОСТ Р 58399-2019. Он описывает требования к средствам контроля, подготовке и проведению контроля, оформлению результатов и безопасности. В стандарте выделяются разные способы получения первичной информации, включая визуальный, визуально-оптический и телевизионный.
При этом одного общего стандарта недостаточно для оценки любого изделия. Допустимые размеры дефектов, объем контроля, зоны осмотра, форму протокола и критерии годности определяют по документации на конкретный объект: чертежам, техническим условиям, проектной документации, стандартам на сварные соединения, отраслевым инструкциям, программам контроля или требованиям заказчика.
Поэтому перед началом работ специалист должен понимать не только методику осмотра, но и то, с какими нормами будет сравниваться результат. Для одного объекта небольшое отклонение может быть допустимым, а для другого такое же отклонение станет основанием для ремонта, браковки или назначения дополнительного контроля.
Когда проводится визуально-измерительный контроль
Визуально-измерительный контроль применяют на разных стадиях жизненного цикла изделия. Его проводят при входном контроле материалов, заготовок, деталей и комплектующих, перед сваркой, наплавкой, сборкой или монтажом, после выполнения сварных, слесарных, механических и ремонтных работ. Метод также используют при приемке металлоконструкций, трубопроводов, резервуаров и оборудования, во время эксплуатации и технического обслуживания, после ремонта, модернизации или аварийной остановки.
На практике визуально-измерительный контроль особенно востребован при проверке сварных соединений, металлоконструкций, трубопроводов, резервуаров, деталей машин, литых и кованых заготовок, изделий с защитными покрытиями и элементов строительных конструкций. Метод помогает обнаружить трещины, подрезы, наплывы, прожоги, раковины, поры, коррозию, забоины, вмятины, расслоения на доступных поверхностях, нарушение формы, несоответствие размеров и другие видимые дефекты.
Часто визуально-измерительный контроль выполняют до применения более сложных методов неразрушающего контроля. Это помогает заранее выявить очевидные дефекты, уточнить зоны риска и не тратить время на дальнейшую проверку участков, которые уже не соответствуют требованиям по внешним признакам.
Какие условия нужны для проведения визуально-измерительного контроля
Результат визуально-измерительного контроля зависит не только от квалификации специалиста, но и от условий осмотра. Перед началом контроля поверхность очищают от загрязнений, окалины, брызг металла, остатков флюса, масла, пыли, влаги и других факторов, которые мешают видеть дефекты. Если контролируется сварное соединение, особое внимание уделяют зоне шва, околошовной зоне, кромкам и участкам с повышенным риском образования дефектов.
Освещенность должна обеспечивать уверенное обнаружение дефектов и чтение измерительных шкал. При необходимости применяют местные светильники, фонари, переносные осветители или комбинированное освещение. Для труднодоступных зон используют зеркала, эндоскопы, бороскопы и видеосистемы.
Средства измерений должны быть исправными и подходить для конкретной задачи по диапазону и точности. Если прибор относится к средствам измерений, для него должна быть актуальная поверка или калибровка в зависимости от требований к применению. Измерительный инструмент с поврежденной шкалой, люфтом, загрязненными измерительными поверхностями или истекшим сроком поверки использовать нельзя.
Какие инструменты используются при визуально-измерительном контроле

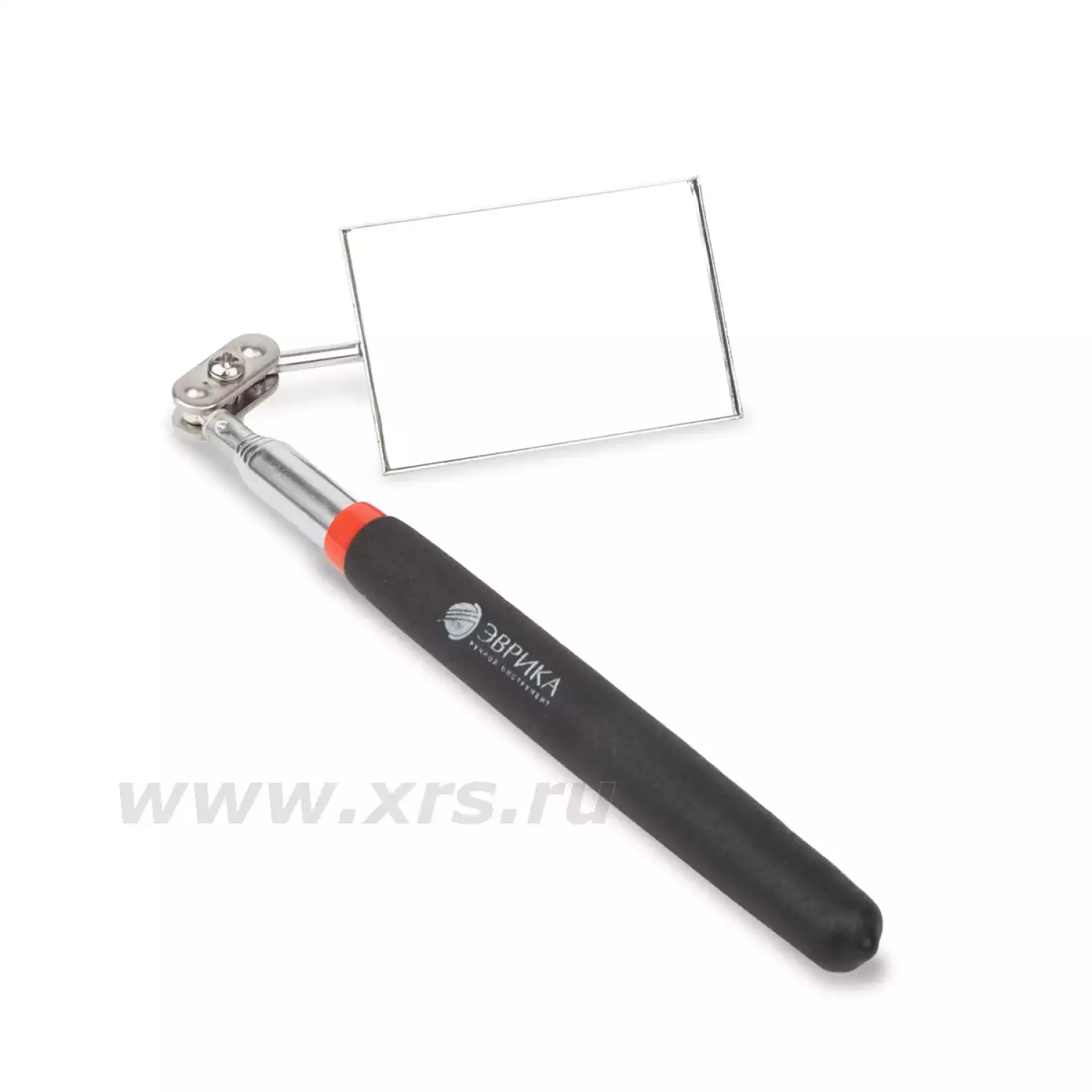

Набор оборудования зависит от объекта контроля, требований документации и задач специалиста. В базовый комплект для визуально-измерительного контроля обычно входят лупы и лупы с подсветкой, зеркала для осмотра труднодоступных участков, фонари и переносные осветители, штангенциркули, линейки, рулетки, угольники, угломеры, радиусные шаблоны, универсальные шаблоны сварщика и специализированные шаблоны, наборы щупов, глубиномеры, стенкомеры, микрометры, эндоскопы, бороскопы или видеоскопы, а также средства фиксации результата.
Для комплектации рабочего места можно использовать комплекты ВИК, инструменты ВИК, лупы, штангенциркули, фонари и бороскопы. Если контроль выполняется регулярно, удобнее держать комплект в отдельном кейсе и закрепить состав набора во внутренней инструкции или карте контроля.
Порядок проведения визуально-измерительного контроля
Перед контролем специалист изучает документацию: уточняет объект, объем работ, зоны осмотра, критерии приемки, допустимые отклонения, форму протокола и требования к средствам измерений. Затем объект подготавливают к проверке: очищают поверхность, обеспечивают доступ к контролируемой зоне, при необходимости размечают участки и удаляют факторы, которые могут исказить результат осмотра или измерения.
После подготовки проверяют условия контроля. Важно убедиться, что освещения достаточно, поверхность доступна для наблюдения, рабочее место безопасно, а измерения можно выполнить без искажения результата. Отдельно проверяют инструменты: они должны быть исправны, подходить по диапазону и точности, а средства измерений должны иметь актуальную поверку или калибровку, если это требуется.

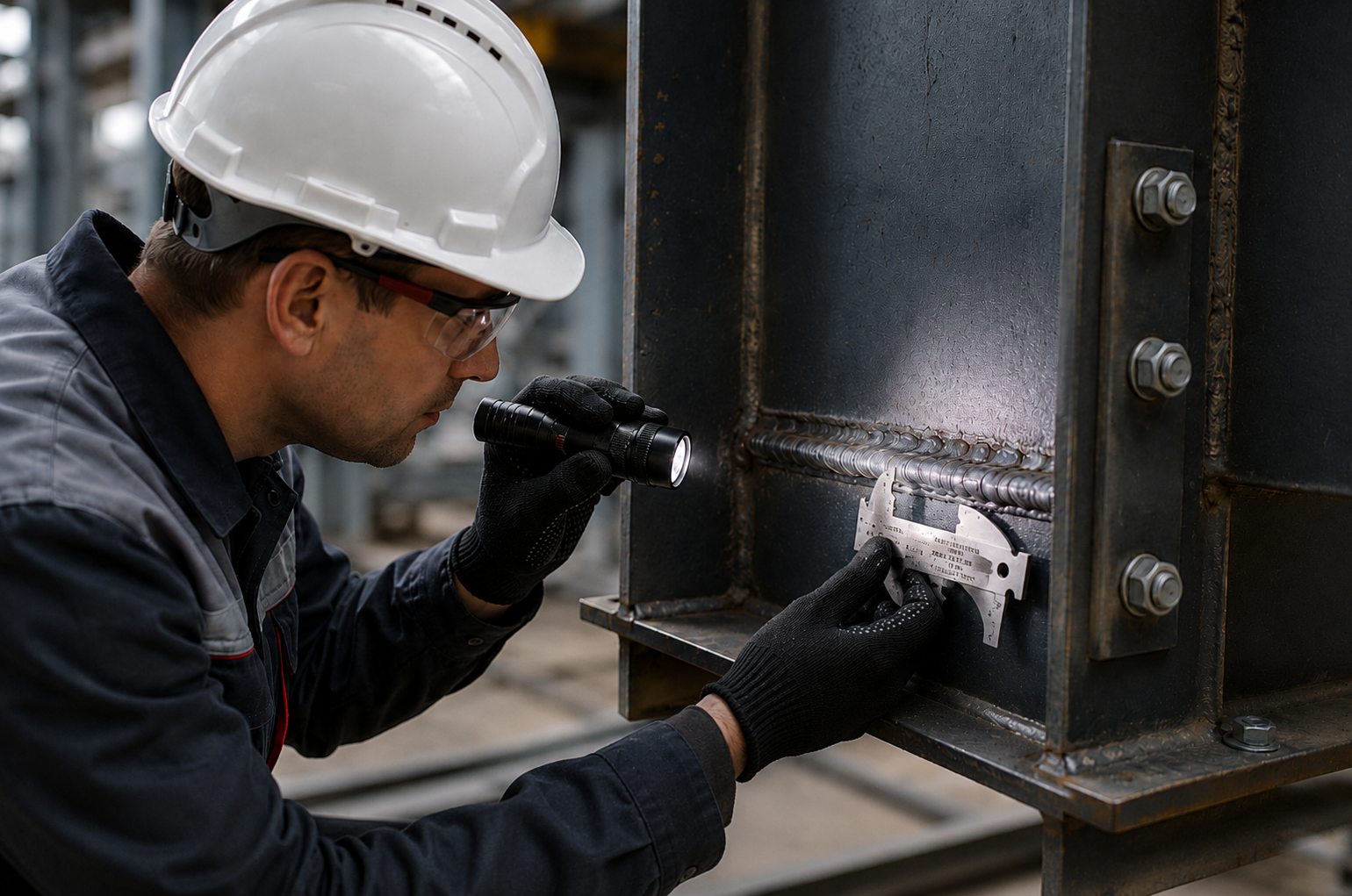

Сам контроль обычно начинается с общего осмотра. На этом этапе выявляют грубые дефекты, загрязнения, деформации, повреждения, несоответствие формы, нарушение сборки, следы коррозии или механического воздействия. После этого проводят детальный осмотр подозрительных зон с применением лупы, зеркала, эндоскопа или другого оптического средства и измеряют параметры дефектов.
Полученные результаты сравнивают с требованиями документации на объект контроля. Если обнаруженные дефекты превышают допустимые значения, изделие направляют на ремонт, браковку или дополнительную проверку. Если отклонений нет либо они находятся в пределах допуска, результат фиксируют в журнале, акте или протоколе ВИК.
Что указывать в протоколе визуально-измерительного контроля
Документ по результатам визуально-измерительного контроля должен быть понятен не только исполнителю, но и заказчику, службе качества, аудитору или специалисту, который будет выполнять последующий контроль. В протоколе обычно указывают объект контроля и его идентификацию, основание для проведения работ, нормативную и техническую документацию, объем и зоны контроля, условия осмотра, примененные средства контроля и измерений, сведения о специалисте, обнаруженные дефекты и их размеры, расположение дефектов на объекте, заключение и дату контроля.
Если дефектов не обнаружено, важно все равно зафиксировать, какой именно объект проверялся, в каком объеме и по каким требованиям. Общая фраза "дефектов не обнаружено" без указания зон контроля, измеряемых параметров и примененных средств контроля может быть недостаточной, особенно для ответственных объектов.
При спорных или значимых дефектах к протоколу добавляют фотофиксацию, схему расположения дефектов, координаты, размеры и рекомендации по дальнейшим действиям. Это помогает избежать разночтений при приемке, ремонте, повторном контроле или проверке со стороны заказчика.
Какие дефекты выявляет ВИК
Визуально-измерительный контроль помогает обнаружить прежде всего поверхностные и геометрические дефекты. Для сварных соединений это могут быть трещины, подрезы, прожоги, наплывы, кратеры, поры на поверхности, незаплавленные участки, смещение кромок, несоответствие ширины и высоты шва, нарушение формы валика. Для металлоконструкций и деталей - коррозия, вмятины, забоины, риски, деформации, сколы, расслоения на открытых поверхностях, нарушение покрытия и отклонение размеров.
Ограничение метода в том, что ВИК не позволяет надежно оценивать внутренние дефекты, если они не выходят на поверхность и не проявляются внешними признаками. Поэтому по результатам визуального и измерительного контроля часто назначают дополнительные методы НК. Например, ультразвуковой контроль применяют для поиска внутренних несплошностей, радиографический - для контроля структуры сварного соединения по снимку, а капиллярный и магнитопорошковый - для выявления поверхностных и близких к поверхности дефектов.
Чем ВИК отличается от других методов НК
Главное отличие ВИК - простота, скорость и доступность. Для первичного контроля часто не требуется сложная аппаратура: достаточно подготовленного специалиста, освещения и базового измерительного инструмента. Метод позволяет быстро отбраковать явно дефектные изделия, определить зоны риска и сократить объем последующих проверок.
При этом ВИК не заменяет другие методы неразрушающего контроля. Если задача состоит в выявлении внутренних дефектов, оценке сплошности материала, контроле скрытых зон или подтверждении качества ответственных сварных соединений, одного визуально-измерительного контроля обычно недостаточно. В таких случаях его используют как первый этап, а затем дополняют ультразвуковым, радиографическим, капиллярным, магнитопорошковым или другим методом.
Частые ошибки при проведении ВИК
К типичным ошибкам относятся контроль по загрязненной или неподготовленной поверхности, отсутствие четких критериев приемки, применение неисправного или неповеренного измерительного инструмента, недостаточное освещение, отсутствие фиксации спорных дефектов, оформление результата без размеров и координат дефектов, а также попытка заменить визуально-измерительным контролем полноценную проверку внутренних дефектов.
Чтобы снизить риск ошибки, перед началом работ нужно определить действующую нормативную и техническую документацию, подготовить объект, проверить средства контроля, обеспечить подходящие условия осмотра и заранее согласовать форму оформления результата.
Итог
Визуально-измерительный контроль остается одним из самых востребованных методов неразрушающего контроля, потому что помогает быстро оценить состояние объекта, выявить видимые дефекты и принять решение о дальнейших действиях. Для корректного результата важно соблюдать процедуру: подготовить поверхность, обеспечить условия осмотра, выбрать подходящие инструменты, измерить параметры отклонений, сравнить их с критериями приемки и оформить результат в понятном виде.
При подготовке и проведении ВИК следует ориентироваться на актуальные требования к оптическим методам неразрушающего контроля и учитывать документацию на конкретный объект. Тогда визуально-измерительный контроль будет не формальным осмотром, а полноценной частью системы качества и технической безопасности.
