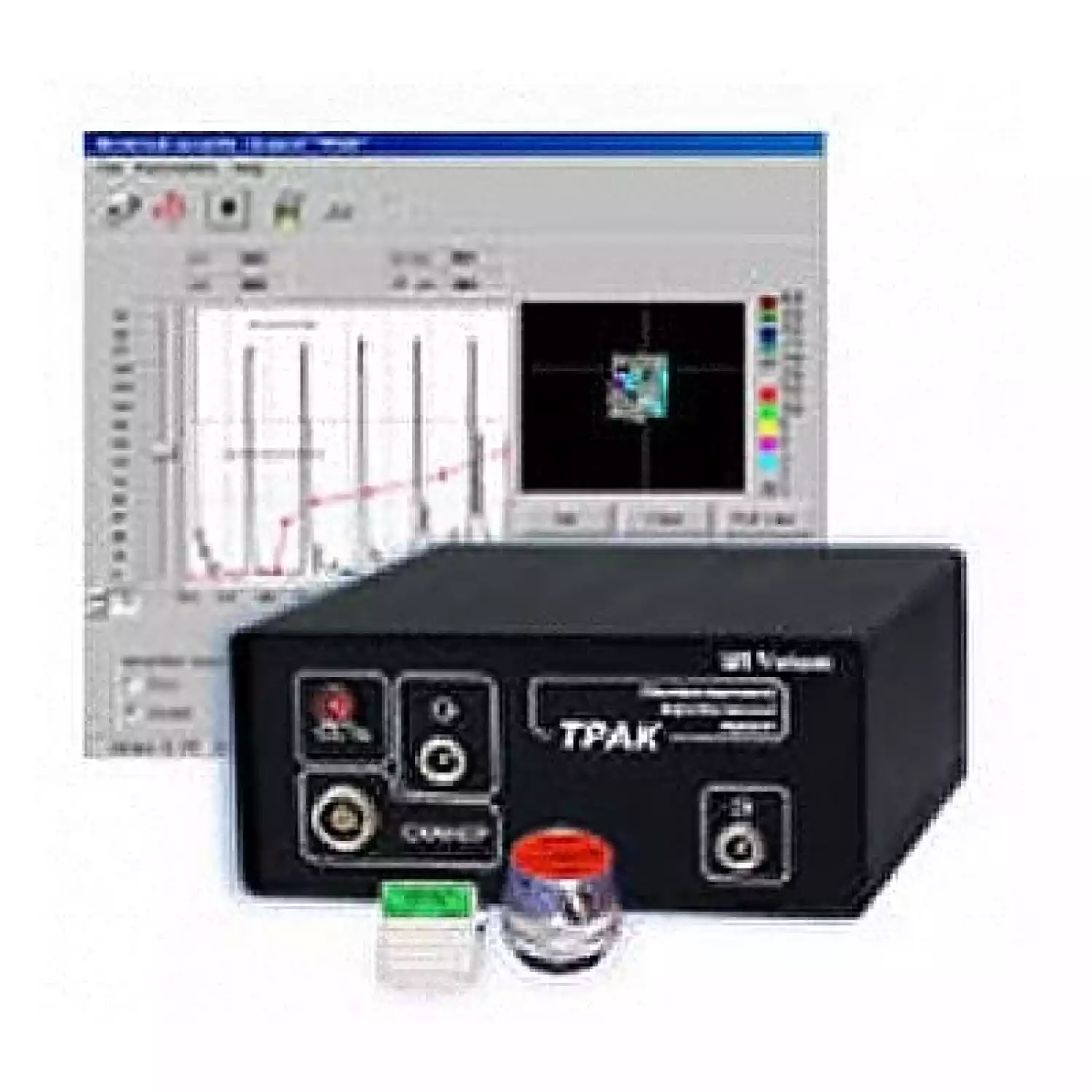

Акустический модуль ТРАК является автономной ультразвуковой приставкой, работающей совместно с управляющим PC, в которой сосредоточен весь вычислительный ресурс. Непосредственно в модуле ТРАК реализован только программно-управляемый приемник, генератор и обменный буфер (т.е. акустический тракт).
На управляющей PC, при помощи прикладного ПО (поставляемого в комплекте) оператор формирует необходимые параметры контроля и производит настройку акустического тракта: по частоте, амплитуде и форме зондирующего сигнала.
Затем подготовленные данные передаются в «ТРАК» в виде алгоритмической инструкции по контролю, или набора инструкций. В этом смысле, «ТРАК» является универсальным акустическим прибором НК, который позволяет создавать собственные типы ультразвуковых приборов: Дефектоскопы, Структуроскопы или Толщиномеры, реализуя известные методы УЗ контроля:
Наличие документированного протокола взаимодействия с PC предоставляет пользователю возможность разрабатывать собственные приложения и методики контроля.
«ТРАК» позволяет использовать любые типы преобразователей: раздельно-совмещенные, совмещенные, со встроенными катушками индуктивности и без них.
Благодаря возможности гибкой настройки параметров зондирующего импульса и приемника, «ТРАК» обладает уникальными возможностями для применения в научно-исследовательских работах при исследовании характеристик сигналов, ПЭП, акустических свойств материалов и разработке специализированных методик контроля.
Для управления внешним технологическим оборудованием на переднюю панель прибора выведен разъем с сигналами TTL-уровня.
Совместно с «ТРАКом» используется «Слайдер М1» — механическая система двухмерной привязки координат (специализированное координатное устройство), предназначенное для автоматического определения координат дефектной области (X,Y).
Основные области применения
Синтезатор зондирующего импульса:
Приемник:
Координатное устройство:
Программное обеспечение:
| Количество каналов (генератор/приемник) | 1 |
| Диапазон синтезируемых частот генератора | 1 .. 10МГц |
| Дискретность синтезатора | 25нс |
| Количество импульсов заполнения | 2048 (любой полярности) |
| Напряжение питания синтезатора | 30, 70, 120, 220В |
| Частота следования зондирующих импульсов | 50 .. 400Гц |
| Зона контроля | до 1000мкс |
| Задержка зоны контроля | 51 .. 400мкс |
| Динамический диапазон приемника | 50мкВ .. 50В |
| Диапазон регулировки ВРЧ | 80дБ |
| Точность измерения временных интервалов | не менее 10нс |
| Количество независимых стробов | 2 |
| Габаритные размеры | 135x123x68мм |
| Напряжение питания | 12В |
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
