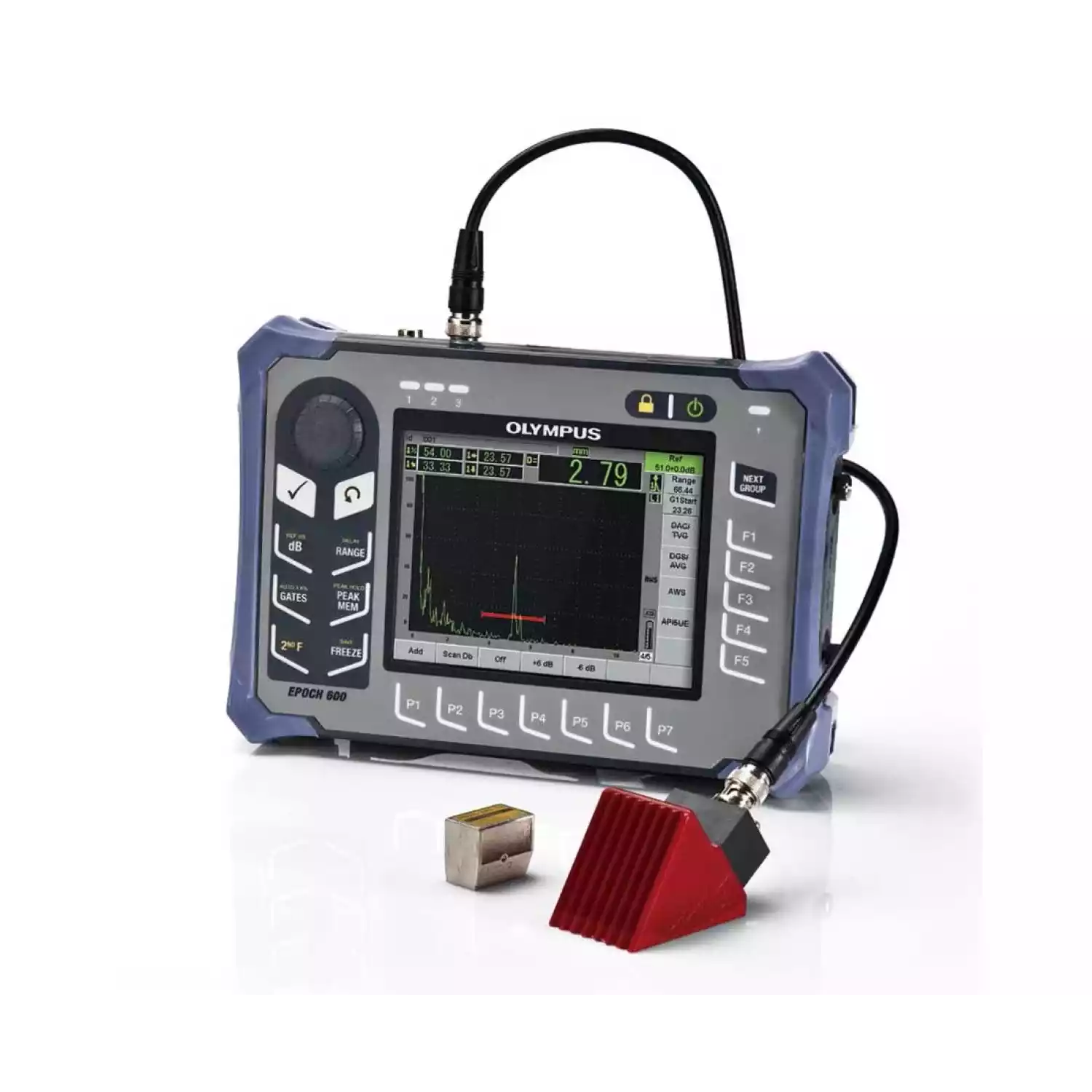

Ультразвуковой дефектоскоп EPOCH 600

Ультразвуковой дефектоскоп EPOCH 600

Тип оборудования: Дефектоскоп ультразвуковой, дефектоскоп
Производитель: OlympusNDT, Inc. США
Серия: дефектоскоп Epoch
Модели: EPOCH 600
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалах

Стандарты на дефектоскоп EPOCH 600:

Ультразвуковой дефектоскоп epoch 600 соответствует EN12668-1

Гарантия на ультразвуковой дефектоскоп Epoch 1000: 12 месяцев.

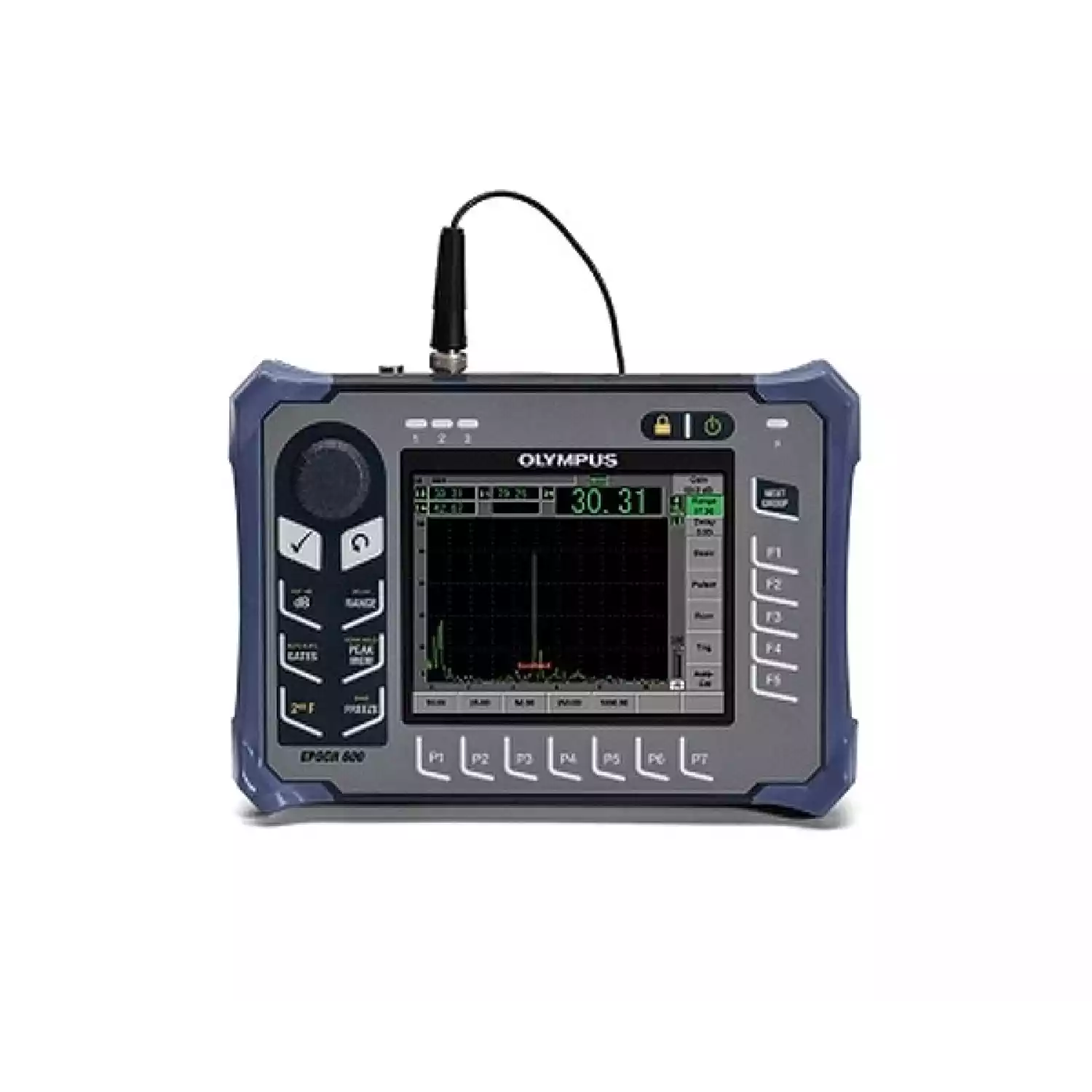

Дефектоскоп EPOCH 600 предлагается в двух вариантах аппаратной конфигурации: с настройкой параметров с помощью ручки регулятора или навигационной области на клавиатуре.

Дефектоскоп ультразвуковой Epoch 600 соответствует требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций обнаружения дефектов. Устойчивая к неблагоприятным воздействиям и эргономичная конструкция позволяет использовать устройства практически в любых условиях, а универсальный импульсный генератор PerfectSquare^TM и цифровые фильтры позволяют выполнять почти любые задачи.

Экономия без ущерба качеству

Ультразвуковой дефектоскоп EPOCH 600 сочетает в себе эффективность дефектоскопа базового уровня с качеством самых мощных цифровых ультразвуковых приборов Olympus. Полный набор динамичных и надежных функций контроля заключен в портативном и простом в эксплуатации устройстве. Этот оптимальный баланс обеспечивает доступ к совершенным функциям обнаружения дефектов для специалиста с любым уровнем подготовки.

Отличительные особенности дефектоскопа Epoch 600:

• Конструкция соответствует требованиям EN12668-1
• Настраиваемый генератор прямоугольных импульсов PerfectSquare^TM
• Цифровой приемник с широким динамическим диапазоном
• Восемь цифровых фильтров повышают отношение сигнал/шум
• Частота повторения импульсов 2 кГц обеспечивает быстрое сканирование
• Конфигурации настройки с использованием ручки регулятора или панели навигации
• Большой VGA дисплей, изображения на котором отлично видны даже при ярком солнечном свете
• Длительное время работы от литий-ионного аккумулятора или щелочных батарей
• Стандартный динамический DAC/TVG и встроенный DGS/AVG
• Карта памяти MicroSD на 2 ГБ для хранения и передачи данных
• Оперативное подключение по USB (OTG) для обмена данными с ПК и вывода на печать
• Выходы для аварийных сигналов и сигнала VGA
• Дополнительный аналоговый выход

Преимущества дефектоскопа EPOCH 600:

Простота эксплуатации и надежность работы

Конструкция EPOCH 600 обеспечивает отличное обнаружение дефектов и простоту в управлении. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвуковых испытаний.

Интуитивно понятный интерфейс пользователя

Интерфейс дефектоскопа EPOCH 600 основан на решении, применяемом в дефектоскопах серии EPOCH 1000, которая является стандартом в данной отрасли. Дефектоскоп EPOCH 600 сочетает простую структуру меню для установок инструмента, калибровки и настройки программного обеспечения с отличительной чертой бренда - прямым доступом к основным функциям проверки, таким как регулировка усиления и окна измерений, «мгновенный снимок» экрана и сохранение файлов. Переведенный на несколько языков пользовательский интерфейс EPOCH 600 интуитивно понятен специалисту с любым уровнем подготовки.

Портативный дефектоскоп для проведения проверок в любых условиях

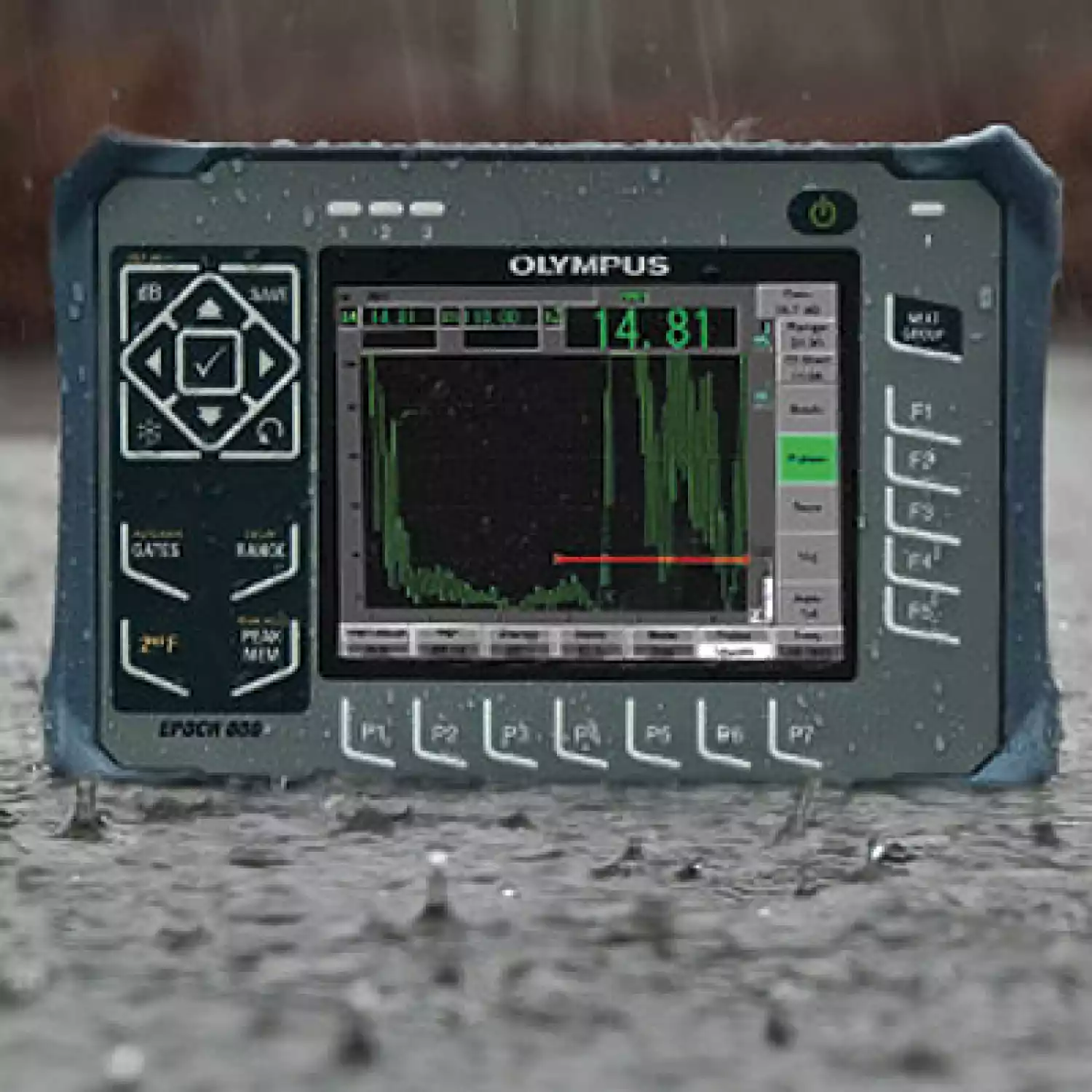

УЗ дефектоскоп EPOCH 600 пригоден для использования в любых условиях: от лаборатории до сложных или даже опасных условий на месте проведения испытаний. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности и условий эксплуатации. Таким образом, пользователи EPOCH 600 могут всегда быть уверены в надежности и точности прибора. Устройство прошло испытания на стойкость к вибрации, ударам, способность работать во взрывоопасной атмосфере и широком диапазоне температур. Благодаря возможности работы при питании от аккумулятора в течение 12 часов EPOCH 600 представляет собой идеальное решение для проведения проверок на удаленных участках.

VGA дисплей с реалистичным изображением

Дефектоскоп EPOCH 600 оснащен полноразмерным VGA дисплеем с разрешением 640 x 480 пикселей. Горизонтальная ориентация конструкции EPOCH 600 позволяет оптимизировать размер A-развертки и наглядность изображения на высококачественном дисплее. Прозрачно-отражающий VGA дисплей обеспечивает высокую четкость изображения в помещении, в условиях низкой освещенности (благодаря включению яркой подсветки), а также на открытом воздухе при попадании ярких солнечных лучей.

Оптимизированный доступ к мощным функциям

EPOCH 600 имеет отличные ультразвуковые характеристики. Цифровая архитектура прибора основана на решениях, применяемых в приборах серий EPOCH XT, LTC и EPOCH 1000 Series, поэтому EPOCH 600 обеспечивает подачу различных импульсных сигналов высокой мощности и прием сигналов в соответствии с требованиями большинства видов дефектоскопии.

Импульсный генератор/приемник

Стандартная конфигурация EPOCH 600 включает множество полезных дефектоскопических функций, таких как:

• Настраиваемый генератор прямоугольных импульсов PerfectSquare^TM
• Цифровой приемник с широким динамическим диапазоном
• Восемь наборов 100% цифровых фильтров
• Автоматическая или ручная настройка PRF (частоты повторения импульсов) в диапазоне от 10 до 2 000 Гц
• Напряжение импульсного генератора от 100 до 400 В
• Точность по амплитуде ±0,25%
• Пять настраиваемых цифровых измерений

Стандартные программные функции дефектоскопа EPOCH 600:

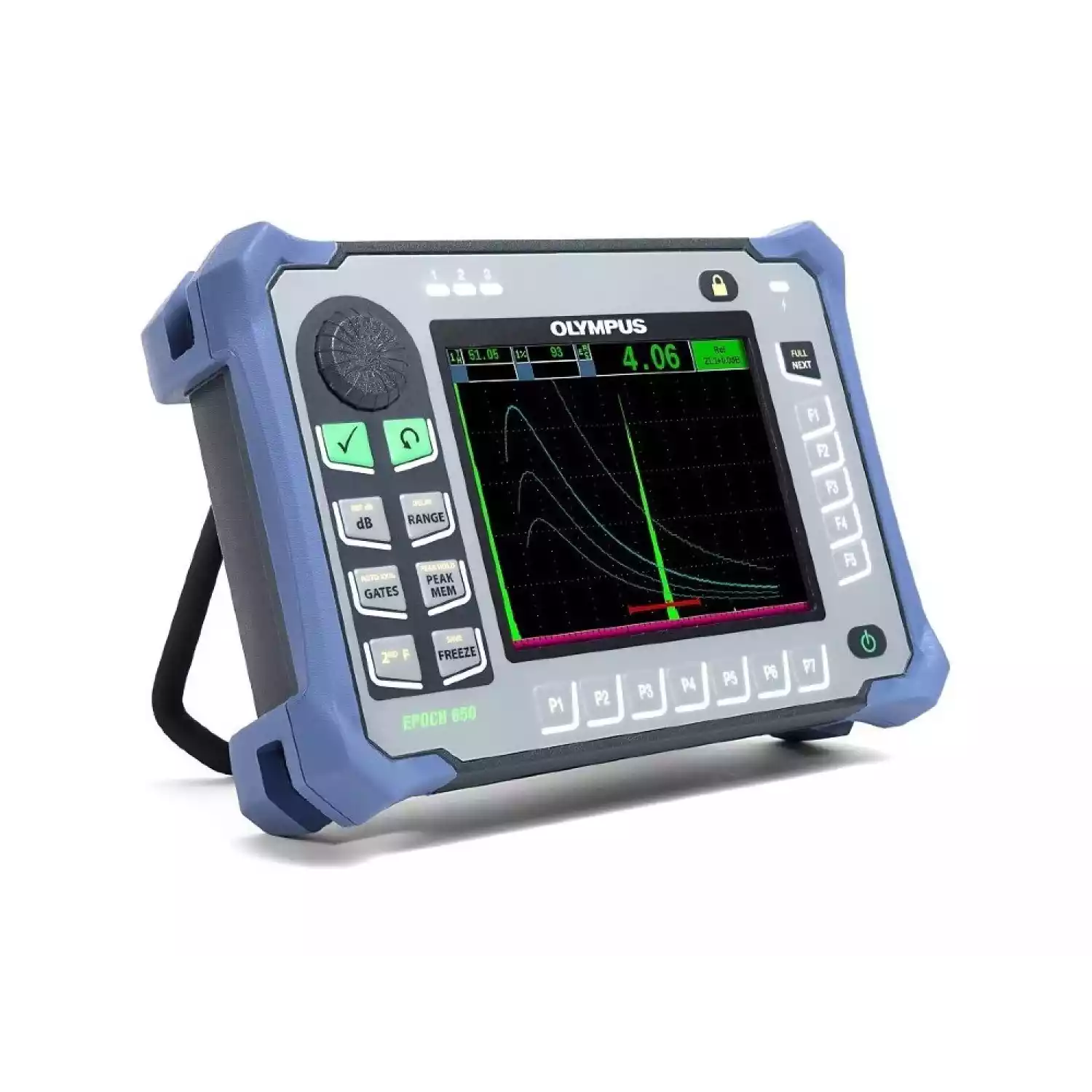

Динамический DAC/TVG. Вычисляет амплитуду сигнала в процентах или децибелах по сравнению с кривой DAC (коррекция амплитуды ВРЧ) или амплитудой опорного эхо-сигнала, которая остается постоянной при изменяющемся во времени усилении. Варианты исполнения DAC включают ASME, ASME 3, JIS и определяемый пользователем. Также включает несколько важных функций: динамически регулируемые кривые DAC, возможность переключения между режимами отображения DAC и TVG (изменение усиления по времени), а также пользовательские кривые DAC для подачи предупреждающих сигналов.

DGS/AVG. Данный способ определения размера дефекта предусматривает анализ эхо-сигнала с использованием схемы DGS/AVG, соответствующей конкретному типу датчика и материала. Схема DGS/AVG иллюстрирует соотношение между силой эхо-сигнала, размером дефекта и расстоянием от датчика.

Коррекция на кривизну поверхности. Данная функция корректирует данные о пути прохождения сигнала при использовании датчика для проверки изогнутой поверхности трубы или бруса по окружности.

Универсальность за счет оптимизации рабочих характеристик

Дополнительное программное обеспечение

AWS D1.1 и D1.5. Определяет динамические показатели отражения для различных проверок сварных швов в соответствии с требованиями AWS (Американского общества специалистов по сварке). Программное обеспечение повышает эффективность проверок, устраняя необходимость в ручных вычислениях.

Хранение шаблонов. Позволяет сравнивать отображаемый на экране сигнал с записанной в память справочной формой сигнала. Сохраненные в памяти шаблоны можно включать или выключать в любой момент нажатием кнопки. Таким образом, можно быстро провести сравнение форм сигналов. Функция регулировки усиления присваивает каждому сохраненному шаблону базовый уровень усиления для проведения проверок, для которых требуются различные уровни чувствительности. Это отлично подходит для проверки качества точечной сварки, а также для других применений.

API 5UE. Позволяет определять размеры дефектов в соответствии с Рекомендуемой практикой API 5UE. В процессе проверки бесшовных труб для добычи нефти и газа (OCTG) для определения размера возможного дефекта используется метод дифференцирования амплитуд и расстояний (ADDT). Процесс измерений простой и воспроизводимый, поскольку все переменные ADDT получают из занесенного в память пикового диапазона.

Усреднение сигналов. Эта функция обеспечивает отображение показаний А-развертки в реальном времени, представляющих собой усреднение последовательно полученных данных А-развертки. Усреднение сигнала позволяет увеличить отношение сигнал/шум при обнаружении статических дефектов. Усреднение по 2X, 4X, 8X, 16X и 32X.

Журнал регистрации и интерфейс подключения к ПК

Управление данными

EPOCH 600 предлагает несколько способов хранения, архивирования и внесения в отчеты данных проверок и калибровки. Внутренняя память прибора может хранить до 50 000 точек замеров и может быть расширена за счет съемного носителя объемом до 2 ГБ. Прибор полностью совместим с интерфейсной программой Olympus GageView^TM Pro. Благодаря использованию файлов настроек и гибкого управления данными операции регистрации и внесения в отчет данных проверок становятся простыми и эффективными.

GageView^TM Pro

EPOCH 600 полностью совместим с интерфейсной программой Olympus GageView^TM Pro. Пользователь может загружать данные проверки, обзорные измерения в компьютер, экспортировать данные измерений и калибровки в электронные таблицы, проводить резервное копирование данных калибровки и проверок из прибора, а также выполнять такие обычные операции, как обновление микропрограммного обеспечения прибора и снимки экрана.

Журнал регистрации данных

EPOCH 600 оснащен внутренним журналом регистрации данных для хранения файлов калибровок и проверок. Стандартная комплектация прибора включает поддержку двух типов файлов: калибровочные (CAL) и инкрементные (INC) файлы. Файлы CAL позволяют сохранять практически неограниченное число наборов установок параметров для их последующего быстрого вызова и применения. В файлах INC хранятся компоненты данных измерений под одним именем файла для загрузки и внесения в отчет о проведении проверки.

Внутренний журнал регистрации данных может быть усовершенствован для добавления поддержки стиля файлов данных о коррозии посредством программной опции Expanded Datalogger (расширенный журнал регистрации). Эта опция включает поддержку следующих типов файлов данных: последовательный, последовательный с задаваемой пользователем точкой, 2-мерная сетка, 2-мерная сетка с задаваемой пользователем точкой, 3-мерная сетка, бойлер и 2-D EPRI.

MicroSD и печать

В EPOCH 600 используются карты памяти MicroSD емкостью 2 ГБ в качестве внутренней памяти и памяти на съемном носителе. Память на съемных носителях позволяет сохранять мгновенные снимки экрана в виде растровых изображений, которые можно включать в отчет, а также сохранять текущие или записанные в память данные измерений и калибровки в формате .csv. Вторая карта MicroSD на 2 ГБ установлена на плате внутри прибора. Она используется в качестве внутренней памяти. В случае повреждения прибора без возможности его ремонта эта карта MicroSD может быть извлечена в авторизованном сервис-центре, и оператор сможет получить важные данные из поврежденного прибора.

Помимо возможности использования съемных карт памяти в EPOCH 600 также реализована совместимость с принтерами PCL5 USB. Это позволяет распечатывать отчеты о проверке прямо из прибора на месте проведения контроля без использования компьютера или внешнего устройства чтения карт памяти.

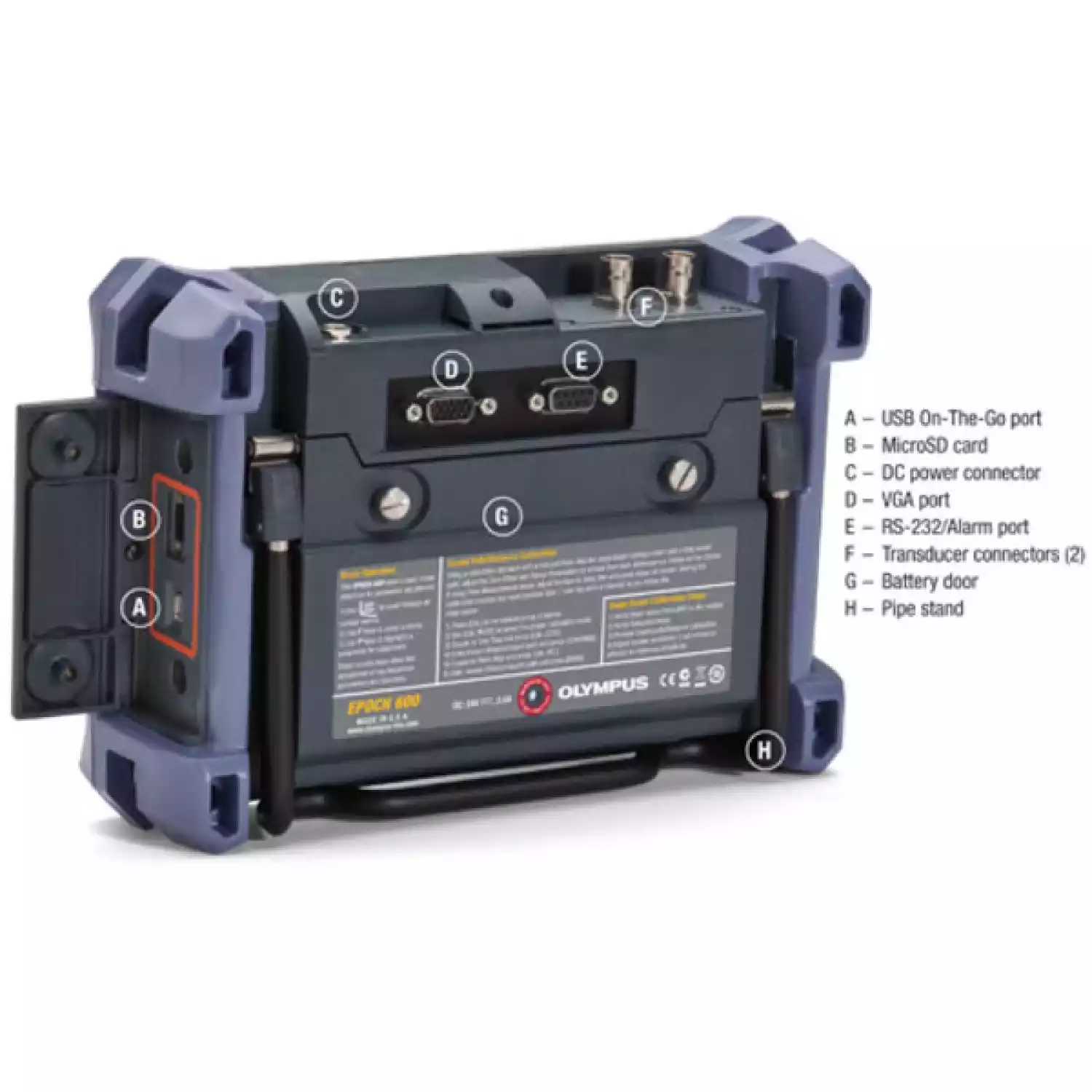

Физические характеристики ультразвукового дефектоскопа Epoch 600

EPOCH 600 представляет собой легкий и портативный дефектоскоп, подходящий практически для любого вида проверок и стойкий к воздействию окружающей среды. К его основным физическим характеристикам относятся:

• Большой прозрачно-отражающий VGA дисплей с высокой разрешающей способностью, обеспечивающий отличное качество изображение, как в помещении, так и в условиях высокой освещенности на открытом воздухе.
• Резиновые накладки на всех четырех углах поглощают удары и предотвращают появление царапин.
• Четыре крепления для нагрудных ремешков.
• Не требующий использования специальных инструментов доступ к аккумулятору и боковой дверце, закрывающей вводы/выводы.
• Регулируемая стойка с фиксатором требуемого угла обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°.
• Герметизированная боковая дверца, закрывающая разъем USB OTG и слот для карты памяти.
•  Стандартный литий-ионный аккумулятор, установленный внутри прибора.
• Лоток для обычных щелочных батареек AA для продления времени автономного использования.
• Малая масса и эргономичная конструкция делают устройство портативным и простым в использовании.

Технические характеристикидефектоскопа EPOCH 600

Стандартный комплект поставки ультразвукового дефектоскопа Epoch 600:

• дефектоскоп EPOCH 600, питание от сети или аккумулятора
• Зарядное устройство/адаптер для работы от сети переменного тока (100 В перем. тока, 115 В перем. тока, 230 В перем. тока, 50 или 60 Гц)
• Литий-ионный аккумулятор
• Лоток для щелочных батарей
• Сумка для транспортировки
• Базовое руководство по эксплуатации
• Инструкция по началу работы
• Полное руководство пользователя (на компакт-диске)
• Ограниченная гарантия сроком на один год

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
