Измеритель WG-2 для сварных швов. Конструктивно шаблон состоит из основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя.

Измерительный шаблон WG11 предназначен для визуально-измерительного контроля труб, сосудов высокого давления и других цилиндрических объектов различного диаметра.

Универсальный шаблон сварщика УШС-4 предназначен для визуального контроля элементов разделки под сварной шов, электродов, углов скоса кромок, высоты валика усиления и катета углового шва, выпуклости корня шва стыкового (углового, нахлесточного и тд.) сварного соединения, а также величины зазора между свариваемыми деталями.

Универсальный шаблон сварщика WG8 предназначен для измерения основных параметров углового сварного шва.

Измерительный шаблон сварщика WG7 предназначен для измерения высоты углового шва, высоты стыкового шва, толщины выпуклого и вогнутого углового шва. С помощью шаблона осуществляется визуально-измерительный контроль параметров стыкуемых деталей, параметров сварного шва и дефектов.

Универсальный шаблон сварщика WG-15 предназначен для измерения «горла» сварного шва.

УШС-3 универсальный шаблон сварщика для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок, а также диаметр электродов. Глубина контролируемых дефектов шва: 0-15 мм%3B высота усиления контролируемого шва: 0-5 мм%3B размеры зазора: 0,5-4 мм%3B размер притупления и ширины шва: 0-50 мм%3B углы скоса кромок: 0-45°.

Шаблоны сварщика предназначены для контроля над различными элементами электросварки, например, измерения глубины дефектов, высоты сварочного шва.

Универсальный шаблон сварщика WG10 предназначен для измерения ямок труб.

УШС-3 универсальный шаблон сварщика для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок, а также диаметр электродов. Глубина контролируемых дефектов шва: 0-15 мм%3B высота усиления контролируемого шва: 0-5 мм%3B размеры зазора: 0,5-4 мм%3B размер притупления и ширины шва: 0-50 мм%3B углы скоса кромок: 0-45°.

Универсальный шаблон сварщика УШС-4 предназначен для визуального контроля элементов разделки под сварной шов, электродов, углов скоса кромок, высоты валика усиления и катета углового шва, выпуклости корня шва стыкового (углового, нахлесточного и тд.) сварного соединения, а также величины зазора между свариваемыми деталями.

Универсальный шаблон сварщика WG2+ предназначен для визуально-измерительного контроля параметров сварного шва, стыкуемых деталей и дефектов.

Универсальный шаблон сварщика WG6 позволяет измерять смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр.

Универсальный шаблон сварщика УШС-3 (альтернативное название — универсальный шаблон сварщика УШС-3М) предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыкового шва и дефектов.

Универсальный шаблон сварщика УШС-4 предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки.

Измерительный шаблон сварщика Bridge Cam MG-8 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов.

Измерительный шаблон Bridge Cam WGU-7M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов.

Измерительный шаблон Bridge Cam WGU-8M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра.

Измерительный шаблон Bridge Cam WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра.

Измерительный шаблон сварщика V-WAC предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и его дефектов.

Измеритель сварных соединений WG01 предназначен для визуально-измерительного контроля стыкуемых деталей и параметров сварного шва.

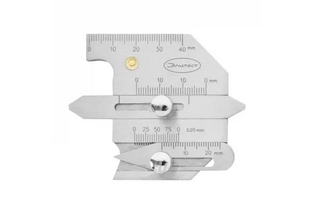

Измеритель сварных соединений WG1 предназначен для визуально-измерительного контроля параметров стыкуемых деталей, параметров сварного шва и дефектов.

Измеритель сварных соединений WG2 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов.

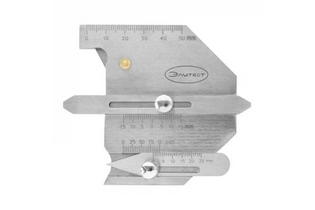

Измеритель сварных соединений WG2+ предназначен для визуально-измерительного контроля параметров сварного шва, стыкуемых деталей и дефектов.
