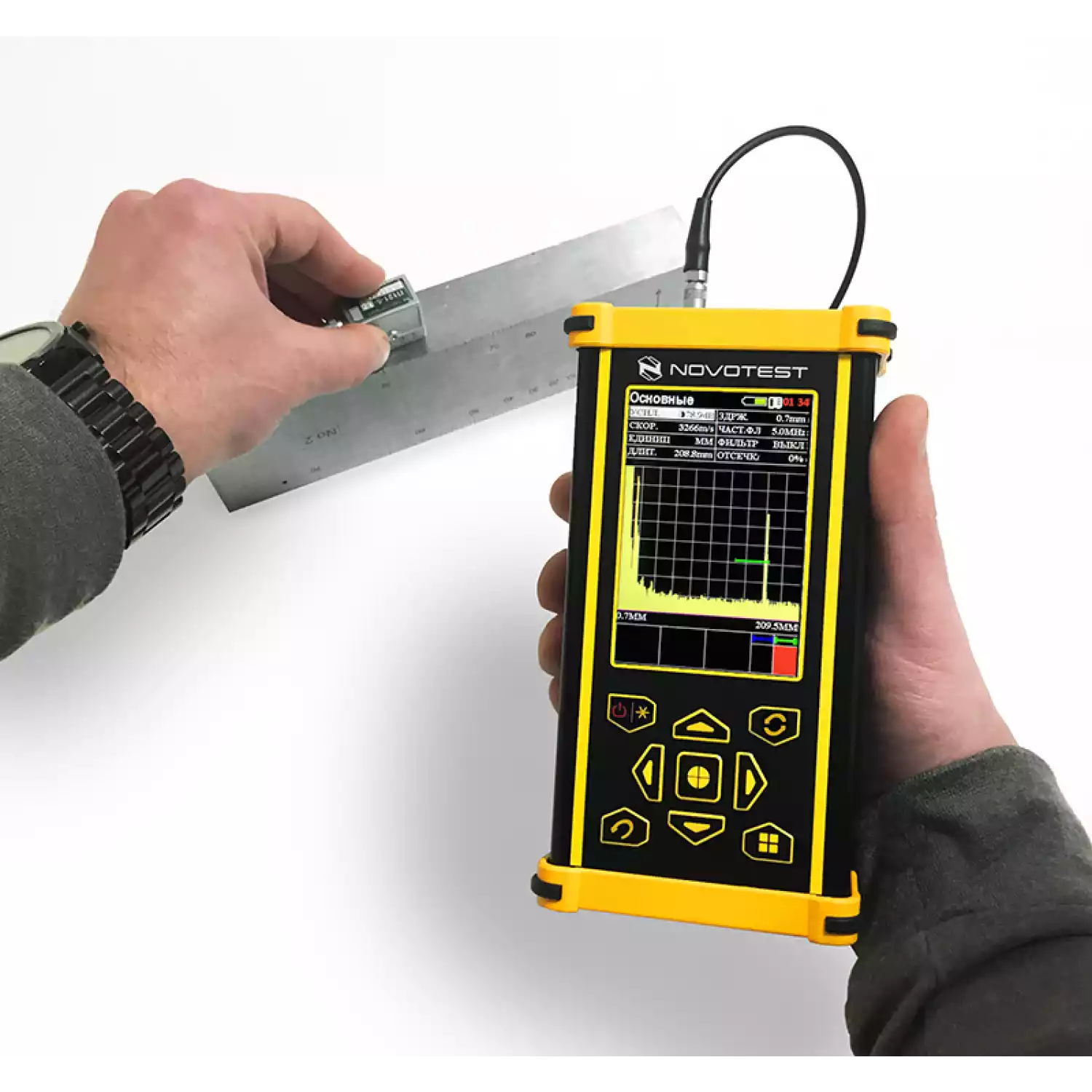

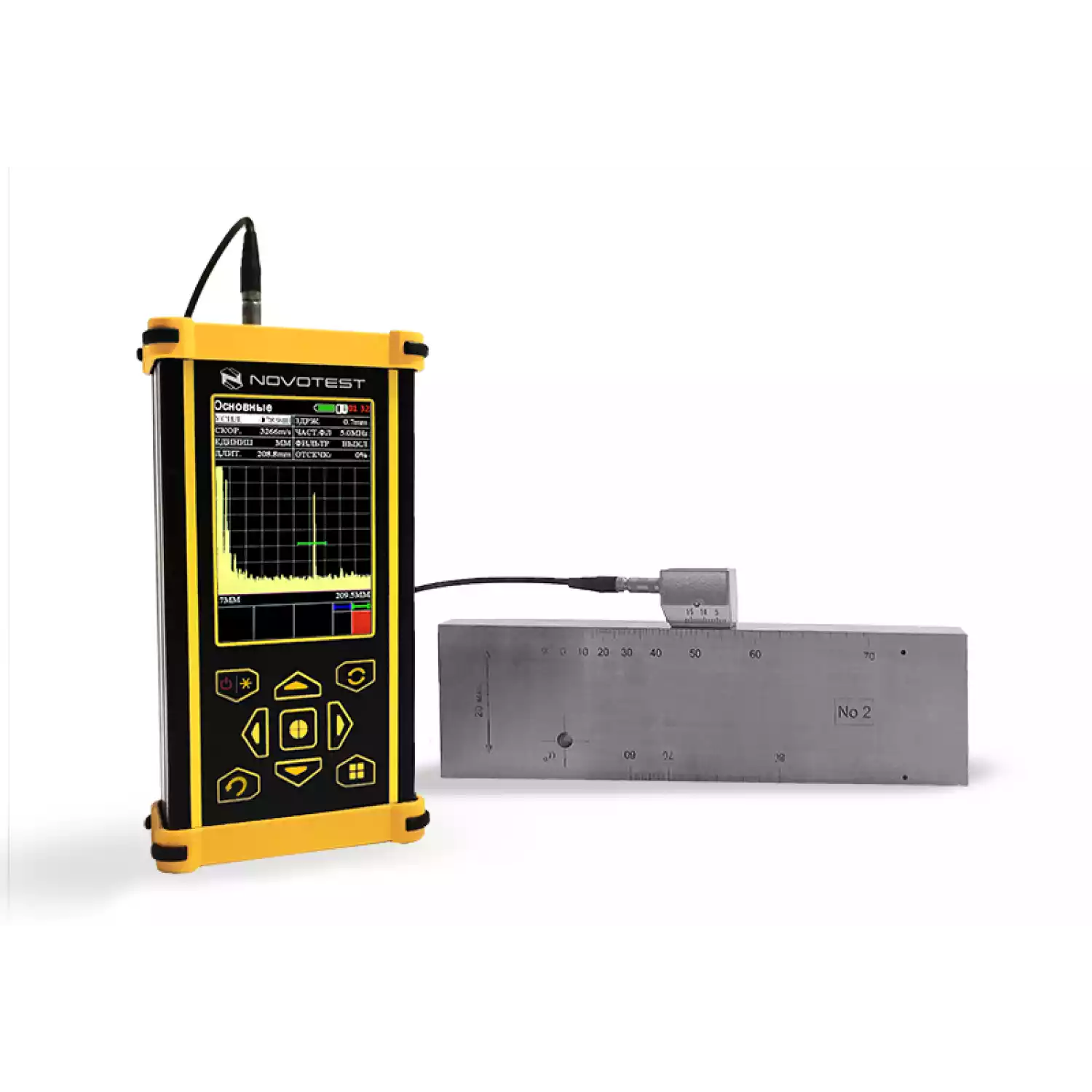

Ультразвуковой дефектоскоп NOVOTEST УД2301-М

Ультразвуковой дефектоскоп NOVOTEST УД2301-М не только реализует все основные функции общепромышленного универсального прибора, но и дополнительно позволяет осуществлять контроль сварных соединений в полуавтоматическом режиме. Встроенный алгоритм AWS позволяет автоматически устанавливать строб и уровень усиления при заданном калибровочном уровне, рассчитывать коэффициент накопленного усталостного повреждения D и сигнализировать о выходе за браковочные уровни. Производится оценка размера дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества.

Благодаря измененной схеме возбуждения прибор подходит для работы с автономным ЭМА преобразователем ЭМАП-1.

Дефектоскоп может применяться для проведения контроля мелкозернистых сплавов. Даже на высоких частотах сигнал будет точен и стабилен благодаря увеличенной частоте семплирования (до 200 МГц). Алгоритм быстрого усреднения визуализирует наиболее стабильный сигнал независимо от выбранной частоты обновления развертки.

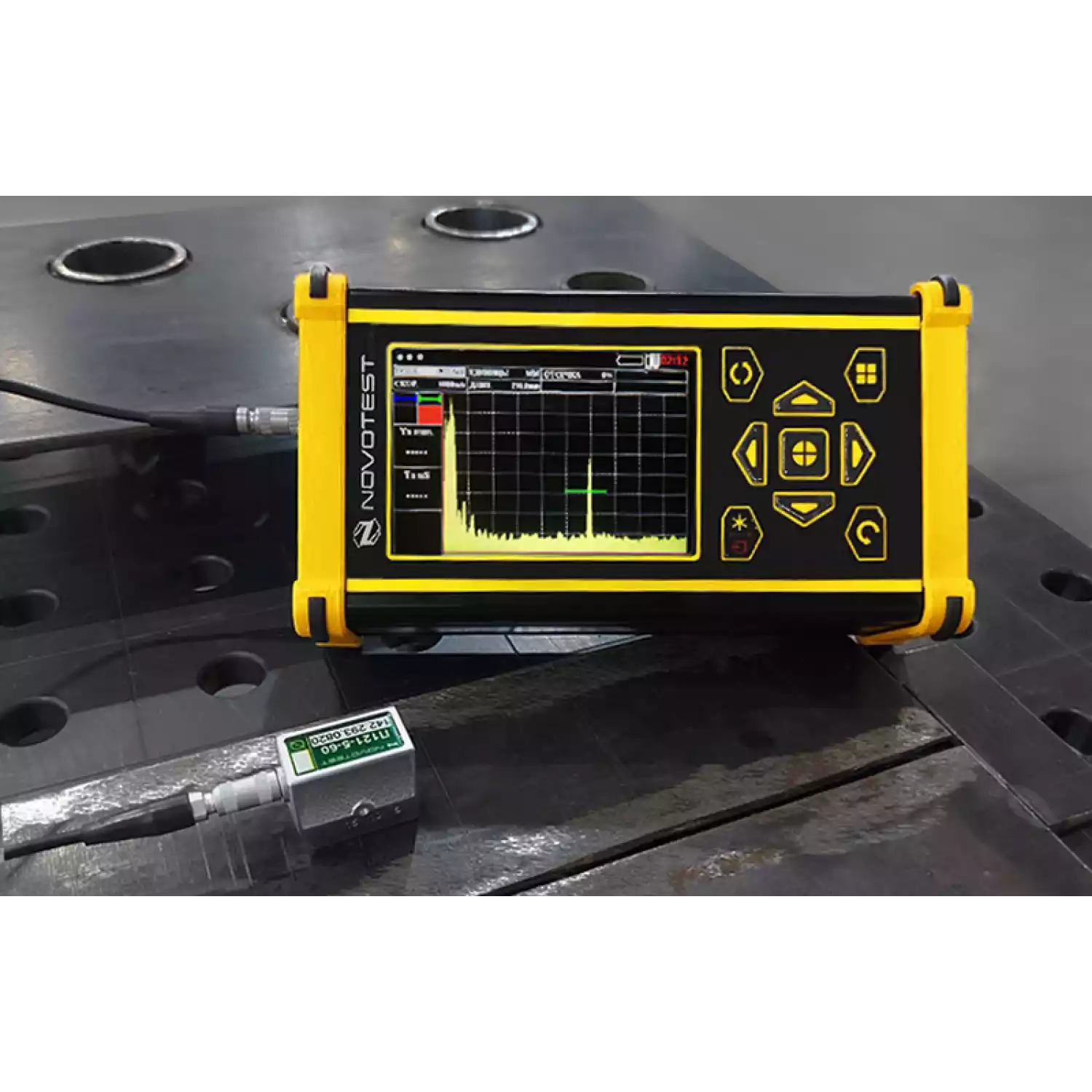

Прочный алюминиевый корпус позволяет использовать дефектоскоп в сложных эксплуатационных условиях, защищая прибор от возможных повреждений, а цветной четкий экран и большие клавиши способствуют комфортному использованию устройства при решении любых задач дефектоскопии и толщинометрии. Время работы прибора составляет до 10 часов, и может быть увеличено до 20 часов за счет специального аккумулятора по спецзаказу.

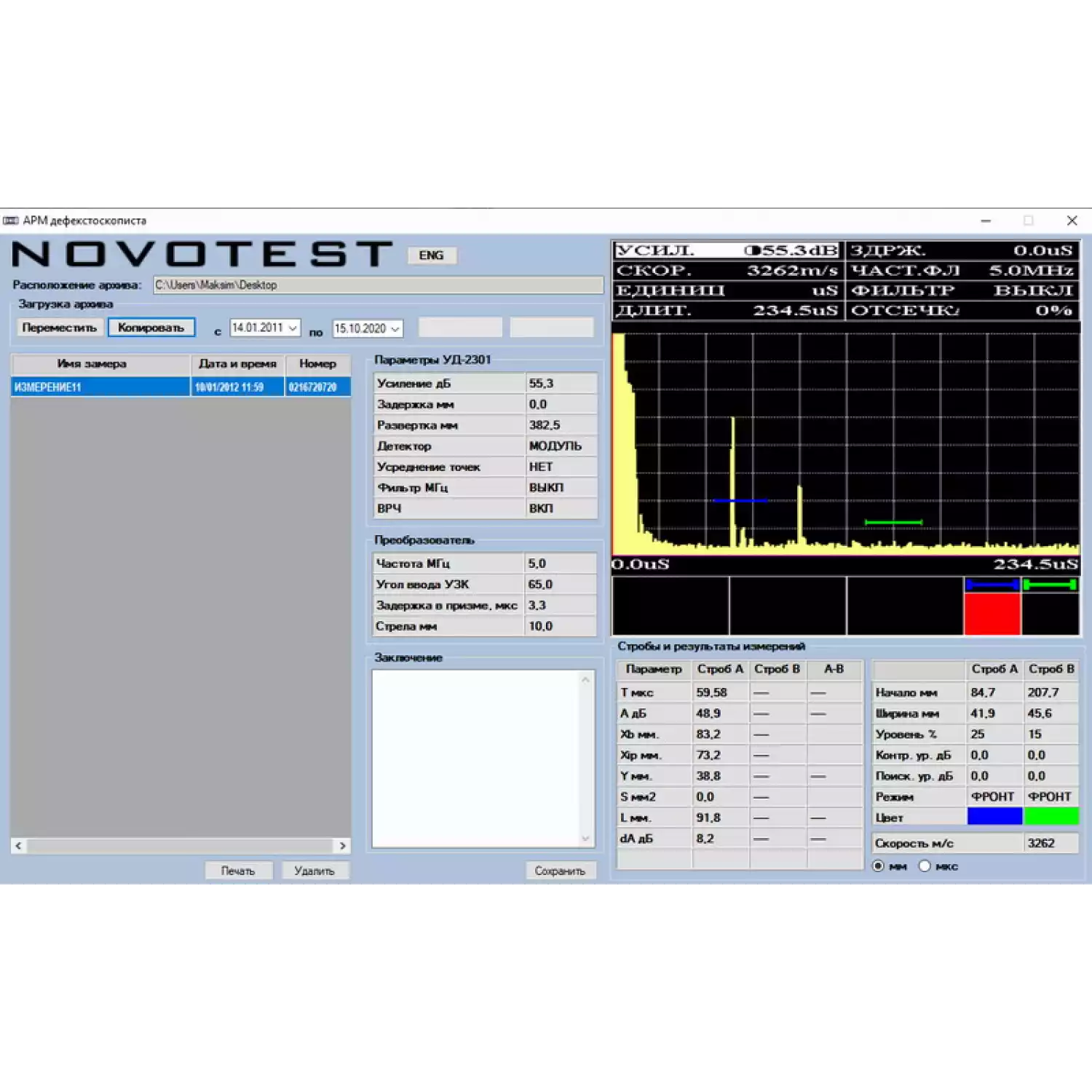

Связь с ПК и передача на него информации об измерениях и настройках осуществляется через специальную программу, которая также позволяет загрузить в прибор актуальную прошивку в один клик.

НАЗНАЧЕНИЕ:

выявление дефектов типа нарушения сплошности и однородности материалов, изделий и сварных соединений;
определение глубины и координат залегания дефектов;
классификация сварных соединений;
определение толщины изделия;
измерения скорости распространения ультразвуковых колебаний (УЗК) в материале.

ОСОБЕННОСТИ:

цветной дисплей с высоким разрешением, позволяющий работать на открытом солнце;
возможность работы с любыми ПЭП;
возможность сохранения настроек ПЭП в базу прибора с последующей загрузкой;
4 варианта ориентации дисплея с возможностью поворота в любой момент;
режим отображения импульсов в виде детектированных или радио-сигналов;
А- и B-cкан (наличие и обработка A и B разверток);
отображение хода луча, режимы заморозки и огибающей;
диапазон частоты с регулировкой от 1 до 10МГц;
2 независимых строба, АСД для каждого из стробов с индивидуально настраиваемой логикой срабатывания (меньше/больше, контроль по фронту/пику, дополнительные уровни контроля и поиска);
построение ВРЧ кривой в автоматическом либо ручном режиме (до 16 точек);
возможность работы по DAC кривым (16 точек);
работа с АРД-диаграммами;
встроенная память большого объема с возможностью хранения практически неограниченного количества настроек, преобразователей и результатов контроля;
связь с ПК, передача на него информации об измерениях и настройках в качестве протокола при помощи специализированной программы;
режимы полуавтоматической калибровки и настройки;
сигнализация о выходе за браковочные уровни;
режим оценки размеров дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества (AWS);
режим усреднения сигнала;
увеличенная частота семплирования сигнала;
выбор единиц измерения шкалы развертки (в микросекундах, миллиметрах, или дюймах);
обновление прошивки с помощью специальной программы для ПК в один клик;
время автономной работы до 10 ч (до 20 ч со специальным аккумулятором);
противоударный компактный корпус из алюминиевого сплава.

Диапазон рабочих частот, МГц	от 1 до 10 (эхо-режим)
Установка скорости УЗ волн, м/с	от 1000 до 9999
Предел допускаемой основной погрешности при измерении временных интервалов, не более, мкс	±0,025
Предел допускаемой основной погрешности при измерении амплитуд сигналов на входе приемника в диапазоне от 0 до 110 дБ, не более, дБ	± 0,5 на каждые 10
Диапазон регулировки усиления, дБ	от 0 до 126
Усреднение по количеству запусков	от 1 до 128
Цифровой перестраиваемый полосовой фильтр с диапазоном перестройки центральной частоты фильтра, МГц	от 1 до 10
Диапазон изменения чувствительности временной регулировки чувствительности (ВРЧ), дБ	от 1 до 40
Количество опорных точек ВРЧ	16
Длительность импульса возбуждения на нагрузке, мкс	от 12,5 нс до 0,5 мкс
Амплитуда импульса возбуждения на нагрузке 50 Ом, не менее 90 % от номинального значения, В	100 (U1); 150 (U2); 200 (U3)
Погрешность измерения амплитуд входных сигналов в диапазоне от 10 до 100 % высоты экрана, не более, дБ	1
Диапазон развертки, мкс	от 8 до 250(500 и более по спецзаказу)
Диапазон задержки развертки, мкс	от 0 до 1000
Диапазон измерения временных интервалов, мкс	от 8 до 250(500 и более по спецзаказу)
Установка задержки в призме преобразователя, мкс	от 0 до 15
Автоматическая сигнализация дефектов (АСД)	двухзонная
Диапазон установки зон АСД, мкс	От 8 до 250(500 и более по спецзаказу)
Регулировка порогов зон АСД, % высоты экрана	от 0 до 100
Детектирование сигналов	положительная полуволна, режим радиосигнала
Режим работы	АСД,ВРЧ,АРК,DAC,АРД,AWS
Габаритные размеры, мм	165х90х50
Масса электронного блока, не более,кг	0,5
Рабочий диапазон температур, оС	от – 20 до +40
Влажность воздуха, не более %	95 при 35 оС
