Приспособление А3-ПИГП-10 исполнение 1 предназначено для измерения смещения кромок, глубины подрезов, глубины скоса кромки, выпуклости и вогнутости сварного шва и его корня, глубины подрезов и др. дефектов, чешуйчатости, западания между валиками.

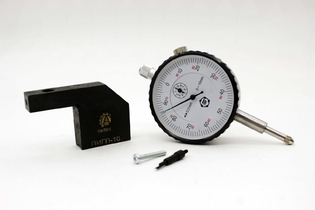

Приспособление А3-ПИГП-10 исполнение 2 предназначено для измерения глубины подрезов, выпуклости и вогнутости сварного шва и его корня, глубины подрезов и др. дефектов, чешуйчатости, западания между валиками.
Шаблон для контроля размеров полиэтиленовых стыков ШПС-1 предназначен для контроля геометрических размеров стыков полиэтиленовых газопроводов систем газораспределения и газопотребления из полимерных материалов в соответствии с СП 42-103-2003 с Калибровкой.

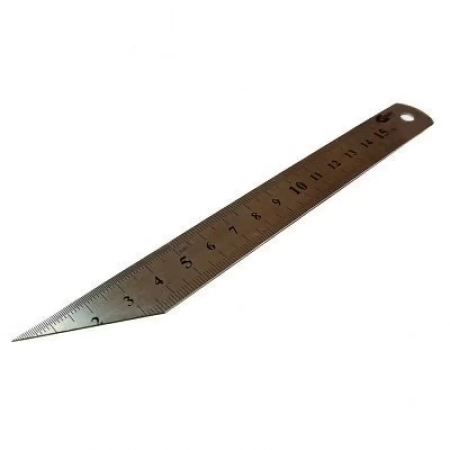

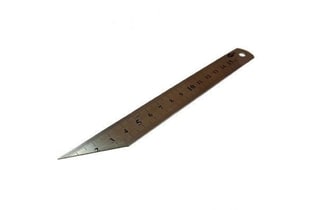

Предназначен для определения плавности перехода от валика сварного шва к основному металлу. Шаблон плавности перехода применяется для контроля плавности перехода усиления сварного шва к основному металлу, при проведении контроля геометрических параметров сварных соединений стальных конструкций визуальным способом и оценке качества их механической обработки с Калибровкой.
Универсальный шаблон сварщика WG-6 позволяет измерять смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр.
Универсальный шаблон сварщика WG-7 предназначен для измерения высоты углового шва, высоты стыкового шва, толщины выпуклого и вогнутого углового шва.
УШС-3 универсальный шаблон сварщика для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок, а также диаметр электродов. Глубина контролируемых дефектов шва: 0-15 мм%3B высота усиления контролируемого шва: 0-5 мм%3B размеры зазора: 0,5-4 мм%3B размер притупления и ширины шва: 0-50 мм%3B углы скоса кромок: 0-45°.
Универсальный шаблон сварщика WG-8 предназначен для измерения основных параметров углового сварного шва.

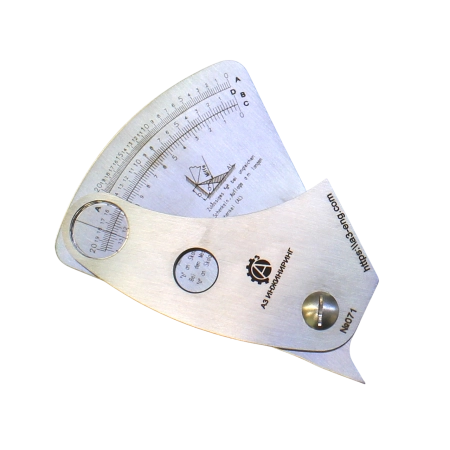

Универсальный шаблон сварщика WG-9 предназначен для измерений углового шва: высоты шва, катета углового шва.
Универсальный шаблон сварщика WG-10 предназначен для измерения ямок труб.
Универсальный шаблон сварщика WG-11 предназначен для измерения высоты заклепок, сварных швов на сосудах высокого давления и трубах, угла кромки, вогнутости, выпуклости и искривления поверхности, глубины ямок.
Универсальный шаблон сварщика WG-12 (SKEW-T FILLET WELD GAUGE, измеритель отклонений сварного шва) используется для контроля параметров угловых и тавровых соединений сваренных под углом больше или меньше 90°.
Универсальный шаблон сварщика WG-15 предназначен для измерения «горла» сварного шва.
Универсальный шаблон сварщика WG-13 (Taper Gauge WG-13) используется для контроля ширины раскрытия крупных наружных дефектов при визуальном контроле и измерения зазоров при подготовке деталей к сварке.

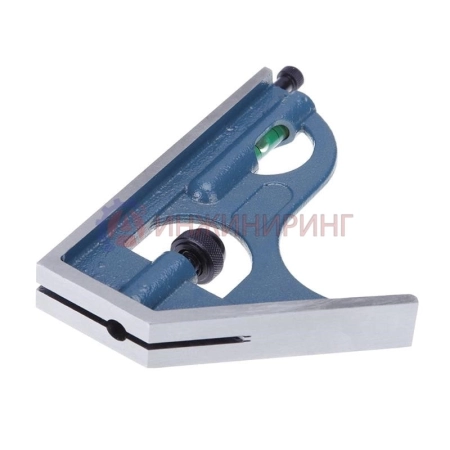

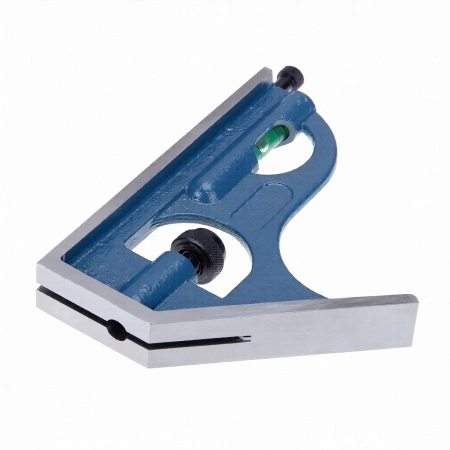

Универсальный шаблон сварщика WG-14 (Угломер) предназначен для контроля углов в процессе сварки.
Универсальный шаблон сварщика WG-16 (PocketBridge Cam) предназначен для измерения угла подготовки, избытка наплавленного металла, глубины подреза, глубины коррозии, размера разделки шва, несоостности.
Универсальный шаблон сварщика WG-17 (Bridge Cam) (MG-8) и предназначен для измерений выпуклости и вогнутости углового шва, катета углового шва, глубины подреза, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 60 мм и измерения угла разделки кромок 0° - 60°.

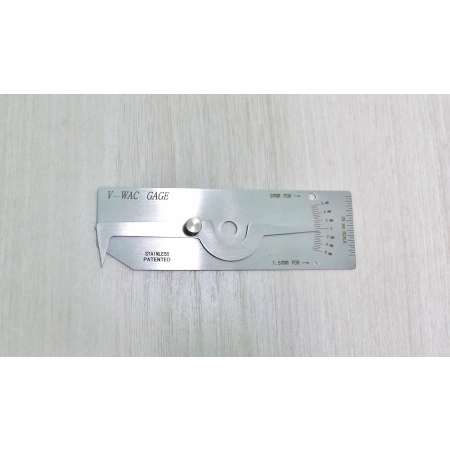

Универсальный шаблон сварщика WG-18 (V-WAC) предназначен для измерения основных параметров сварного шва таких как глубина подреза, размеры единичных пор, высота валика усиления и тд.
Катетомер сварщика КМС-3-16 предназначен для контроля катетов сварного шва при ручной электродуговой сварке.

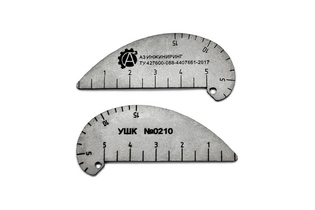

Универсальный шаблон Красовского УШК-1 второе название которого, измеритель плавности переходов.

Визуально-измерительный контроль (ВИК) – является основным методом контроля качества сварных соединений. Он выполняется после окончания работ по сварке или определённого периода эксплуатации конструкции. Производство оборудования для визуально-измерительного контроля − одна из задач, решаемых сотрудниками компании «А3 Инжиниринг». У нас можно купить от производителя шаблон сварщика и комплект ВИК. Наценок посредников в стоимости нет. Клиенты забирают товар самовывозом или заказывают услуги доставки в Москве. Возможна транспортировка в любой регион РФ.

Выпуск приборов для визуально-измерительного контроля

На нашем производстве введена и действует система менеджмента качества в соответствии с ISO 9001. Каждый этап изготовления проходит под контролем технологов. Универсальные шаблоны сварщика и комплекты для визуально-измерительного контроля разрабатываются в соответствии с нормативными документами (ГОСТ, ТУ, РД).

Шаблоны для ВИК изготовлены из инструментальной стали и имеют гальваническое покрытие и лазерную маркировку. Мы как производитель гарантируем сохранение работоспособности и точности инструмента на протяжении более чем 10 тыс. циклов измерения.

Компания «А3 Инжиниринг» поставляет шаблоны и наборы собственного производства в следующих модификациях:

  • WG-6 - WG18. Нужны для получения данных об основных параметрах сварных швов − глубине подреза, диаметре единичных пор, высоте усиливающего валика.
  • УШС-3. Прибор для замера дефектов − притуплений, скосов, забоин, выступов кромок. Также он применяется для получения сведений о диаметре электродов.

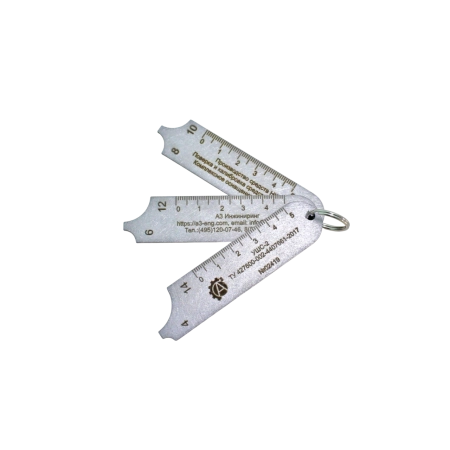

  • КМС-3-16 и УШС-2. Катетомер − разработка для контроля катетов сварных соединений, получаемых в результате ручной электродуговой сварки.

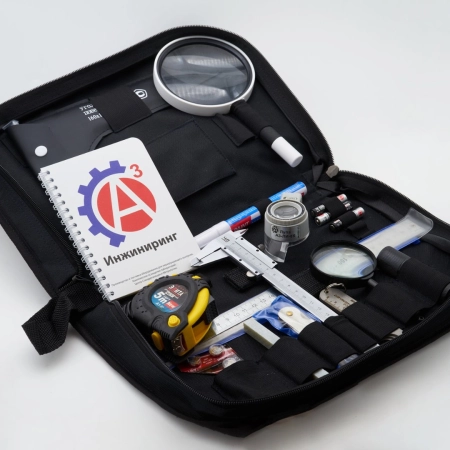

  • МиниВИК. Комплект для проведения контрольных мероприятий в отношении металлоконструкций сотрудниками компаний, относящихся к нефтяной, атомной промышленности.
  • Набор инспектора технического надзора. Подходит для применения на производстве при приёмке труб, резервуаров, оборудования, магистралей.

Актуальная цена шаблонов и комплектов указана на сайте.
