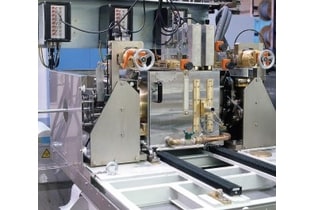

Характерными особенностями данной системы являются высокая скорость контроля и отсутствие механического изнашивания запатентованной и проверенной временем (более 15 лет в промышленности) установки HRP, в которой не используются вращающиеся механические компоненты.

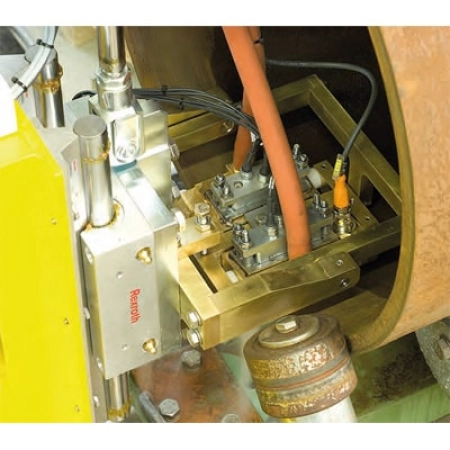

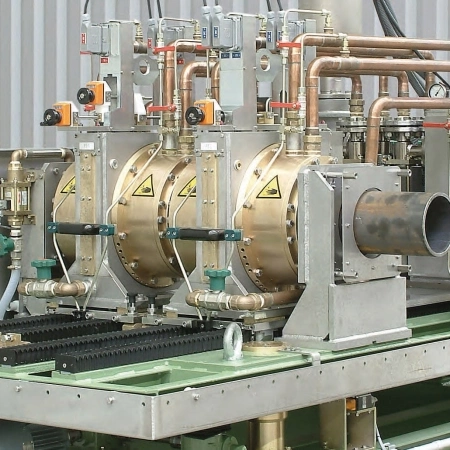

В системе ECHOGRAPH-RPS.R можно осуществлять контроль труб больших диаметров от 15 мм до 610 мм путём частичного погружения в воду. Ультразвуковые преобразователи с локальной ванной устанавливаются в нижней части трубы и остаются неподвижными, в то время как труба совершает вращательно-поступательное движение. Преобразователи различной ориентации позволяют выявлять все виды дефектов, а также измерять толщину стенки.

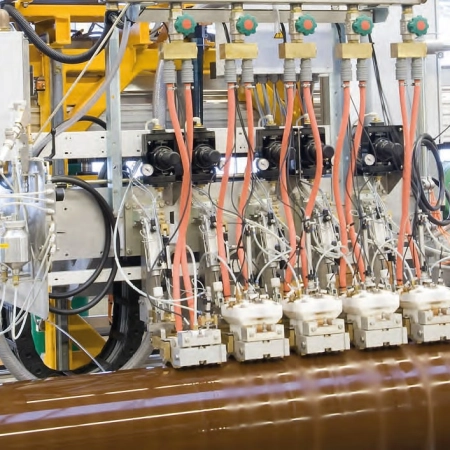

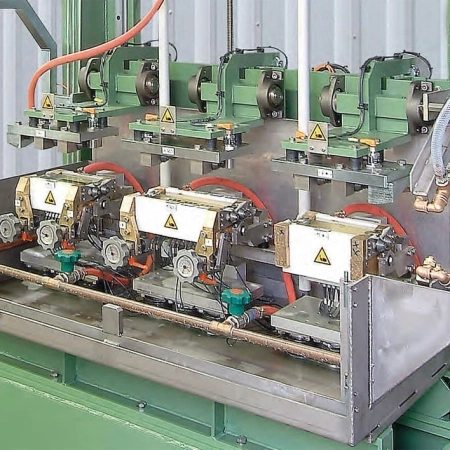

Система для ультразвукового контроля ECHOGRAPH RPTR была разработана для обеспечения высокой пропускной способности контроля в жёстких условиях эксплуатации и специально предназначена для контроля Offline вне производственной линии. Система представляет собой портал с несколькими мультикластерами. Подача трубы осуществляется с помощью поперечного конвейера. Трубу помещают в портал и она совершает вращательное движение посредством роликового привода.

Производство труб сваркой методом сопротивления включает в себя несколько этапов неразрушающего контроля. Неразрушающий контроль решает две основные задачи: во-первых, контроль сварного шва непосредственно после сварки, для настройки оптимальных режимов сварочного оборудования, во-вторых, итоговый контроль готовой трубной продукции (выходной контроль). Как правило, в процессе производства трубной продукции используются до четырех систем ультразвукового контроля.

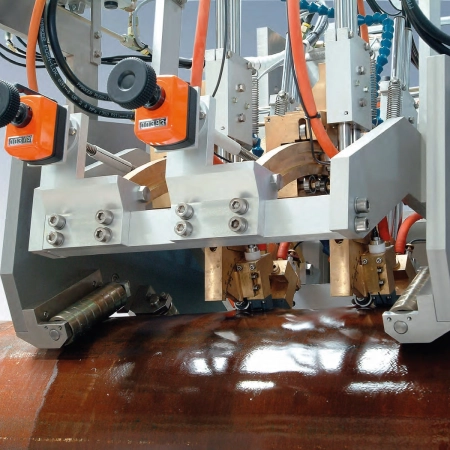

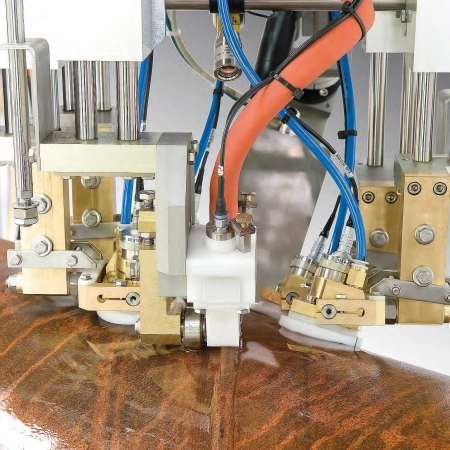

Ультразвуковой контроль труб с продольным сварным швом,изготавливаемых методом дуговой сварки под флюсом.

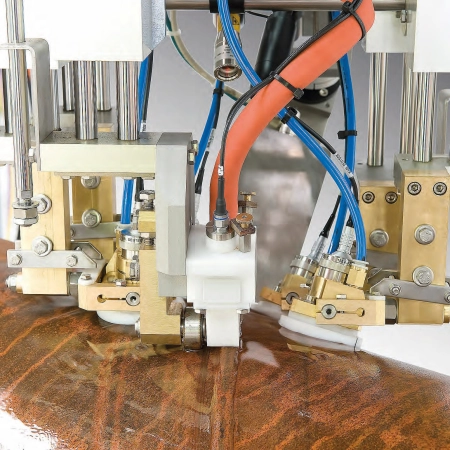

Ультразвуковой контроль труб со спиральным сварным швом, изготавливаемых методом дуговой сварки под флюсом.

IrNDT (Systems for Non-Destructive Testing with Active Thermography) - это уникальное решение для неразрушающего контроля высокотехнологичных композиционных и металлических изделий. IrNDT — это новый подход к неразрушающему контролю с получением изображений.

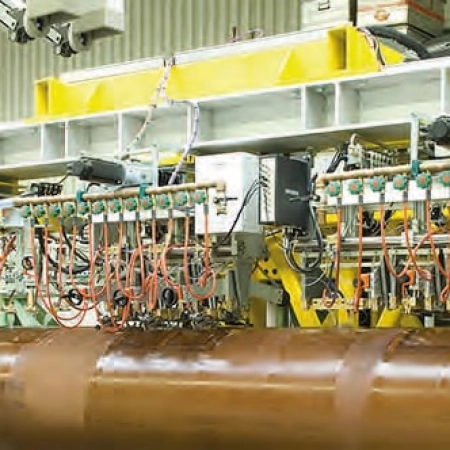

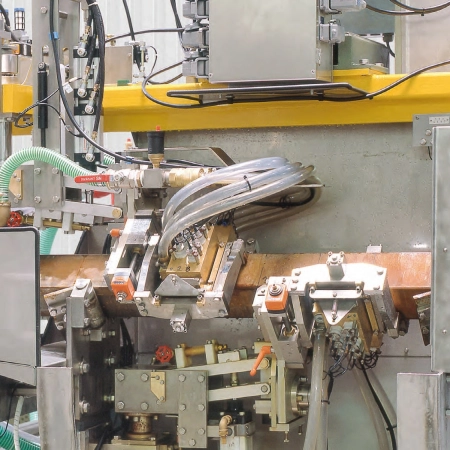

Ключевой пункт контроля заготовок труб – это контроль их соединений. Ультразвуковой контроль с применением управляемых водяных форсунок практически не изнашивает держатель и позволяет быстро изменять диаметр оцениваемых заготовок. Эта технология так же называется омывающей и использует водяную прослойку между датчиком и заготовкой.

Ультразвуковой контроль заготовок.Данная система способна проводить замеры над округлыми и квадратными заготовками без перенастройки. Число датчиков и форма держателей подбирается в соответствии с геометрией заготовки и критериями теста.

Ультразвуковой контроль концов труб. Труба тестируется с двух концов двумя машинами, использующими один ультразвуковой модуль ECHOGRAPH. Или труба движется по конвейеру к контрольной машине, или машина движется к трубе. Держатели датчиков прикреплены к раме системы, а их высота примерно соответствует положению трубы.

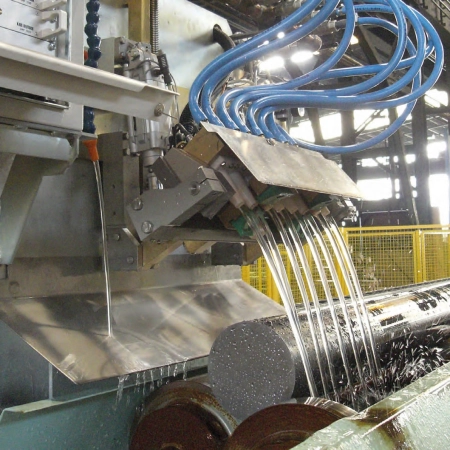

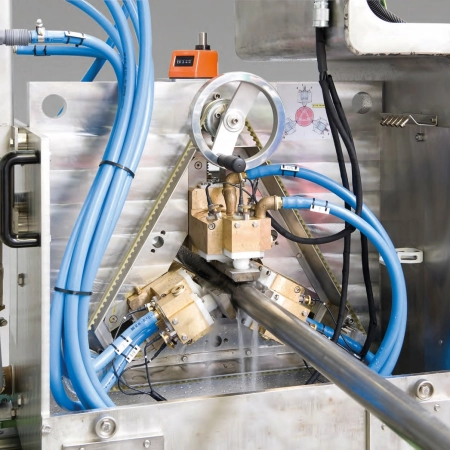

Ультразвуковой контроль арматуры. Ключевые особенности системы ECHOGRAPH-STPS – это высокая скорость проведения тестов до 2 м/с и возможность одновременной настройки держателей, их замена занимает очень непродолжительное время. В качестве проводника ультразвука и материала сцепления используется вода, которую распространяют направленные форсунки. Держатели-разбрызгиватели создают примерно такие же условия, как и тест иммерсионного типа.

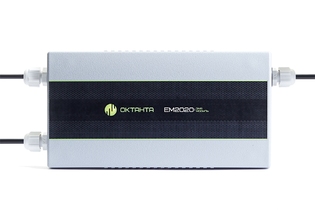

EM2020 – встраиваемый ЭМА модуль с преобразователем и программным обеспечением. Представляет собой систему для проведения толщинометрии и дефектоскопии стального листа, стальных труб, изделий из алюминия и других металлов при помощи ЭМАП.

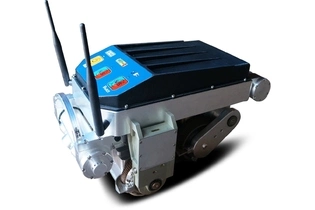

Сканер-дефектоскоп А2072 IntroScan предназначен для обнаружения, селекции типов и измерения параметров дефектов основного металла труб и сварных дефектов при проведении внутритрубной диагностики (ВТД) технологических трубопроводов (ТТ) компрессорных станций (КС) без нарушения их целостности.

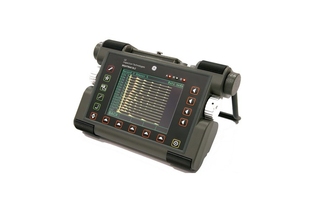

Стационарная система Rightrax DL2. В режиме записи данных устройство DL2 просто подключают к датчику Rightrax M2, многоэлементной, гибкой, самоклеющейся ленте с матрицей ультразвуковых датчиков, которая закрепляется и находится постоянно на конструкции или трубе, толщина стенки которой должна быть измерена. В режиме ультразвукового дефектоскопа DL2 - прост в обращении и не имеет многоуровневых меню, только 5 клавиш для перемещения по пунктам рабочего меню, и еще 4 клавиши для выбора таких функций, как скорость в материале, например, или диапазон. Прибор DL2 также имеет 2 уже знакомые вращающиеся ручки «крути и настраивай» для быстрой настройки усиления и значений функций.

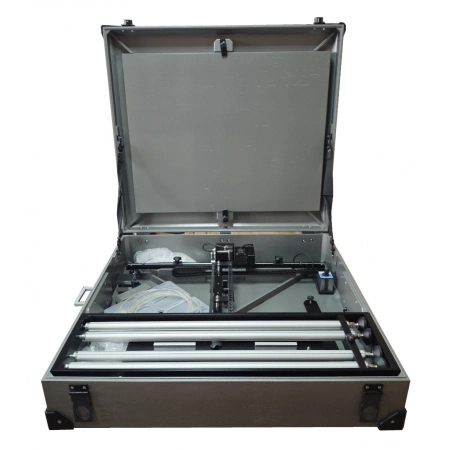

Моторизированный XY сканер DECARD-2D представляет максимум удобства и гибкости при решении различных задач неразрушающего контроля больших поверхностей, позволяя, в зависимости от применяемых преобразователей и дефектоскопов использовать акустический импедансный, ультразвуковой, резонансный, вихретоковый и другие методы контроля.

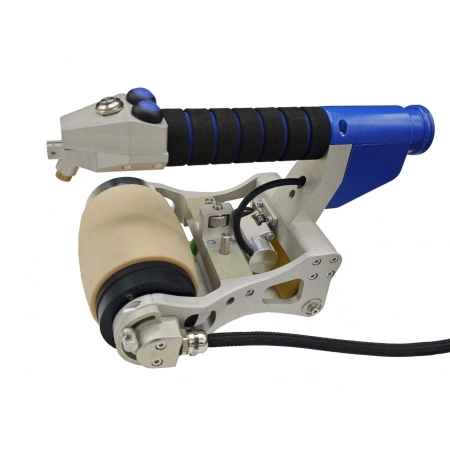

RollScan —роликовый фазированный преобразователь, предназначенный для контроля композиционных и других материалов с гладкой ровной поверхностью.

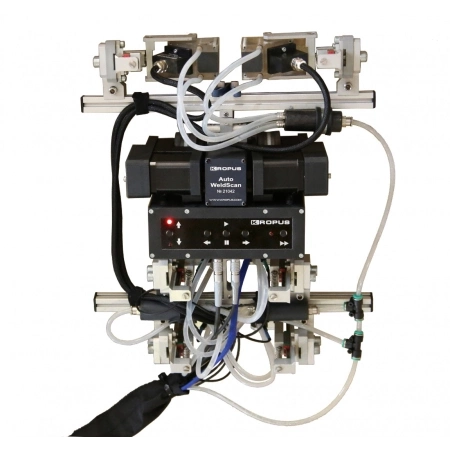

Двухмоторный автоматизированный сканер с универсальной «плавающей» подвеской, позволяющей использовать его для контроля швов со смещением кромок.

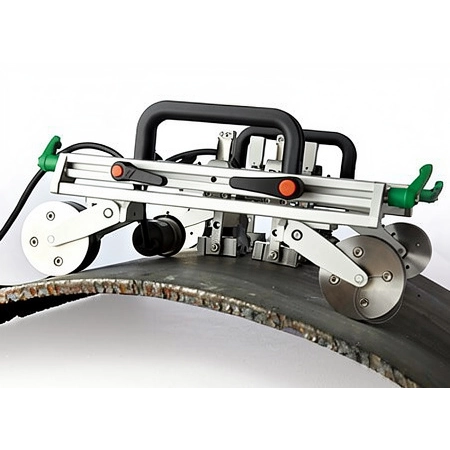

Механизированные и автоматизированные сканеры фирмы HARFANG предназначены для позиционирования ФАР и TOFD преобразователей относительно сварного соединения или объекта контроля и равномерного перемещения по заданной траектории.

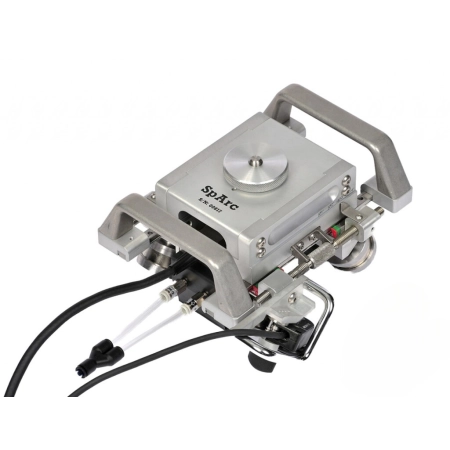

Ультразвуковой сканер на фазированных решётках Sp-Arc предназначен для контроля бурильных труб установок нефтедобычи и промышленных трубчатых элементов. Они наиболее подвержены коррозии, образованию трещин, сторонним повреждениям и производственным дефектам.

Ручной одно- или двухкоординатный сканер на магнитных колёсах для УЗК и сплошной толщинометрии объектов контроля из магнитных материалов диаметром от 57 мм до плоскости. Сканер ХАМЕЛЕОН разработан для ультразвукового контроля кольцевых и продольных сварных соединений, металла трубопроводов и сосудов из сталей перлитного класса.

Моторизованный однокоординатный сканер на магнитных колесах для ультразвукового контроля сварных соединений с односторонним или двусторонним доступом диаметром от 159 мм до плоскости.

Моторизованный однокоординатный сканер на магнитных колёсах для проведения АУЗК объектов контроля из магнитных материалов диаметром от 159 мм до плоскости.

Трековый моторизованный высокопроизводительный однокоординатный сканер для автоматизированного ультразвукового контроля кольцевых сварных соединений из немагнитных и магнитных материалов диаметром от 325 мм до 1420 мм методами ФР и TOFD.

Трековый ручной или моторизованный однокоординатный сканер для ультразвукового контроля кольцевых сварных соединений из немагнитных и магнитных материалов диаметрами от 108 мм до 426 мм.

Ультразвуковой бесконтактный сканер-дефектоскоп А2075 SoNet предназначен для решения задачи автоматизированного поиска дефектов в стенках металлических труб диаметром от 720 мм до 1420 мм с толщиной стенки от 6 мм. Производительность сканирования составляет до 7 м/мин. Время подготовки сканера к работе — 3 минуты.

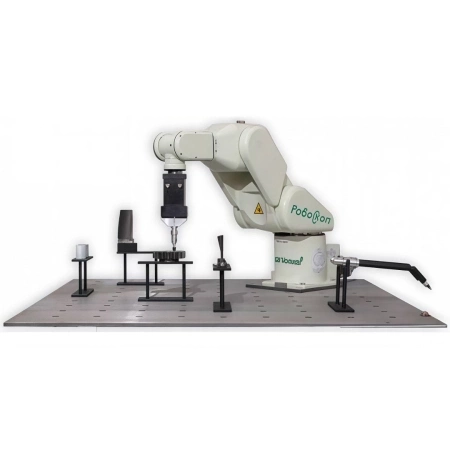

РОБОСКОП ВТ-3000 установка для неразрушающего контроля широкого спектра деталей сочетает в себе несколько методов: вихретоковый, импедансный, лазерное сканирование и электромагнито-акустический. Выбор метода контроля и смена рабочих преобразователей осуществляется автоматически в соответствии с выполняемой методикой контроля. В процессе контроля "РОБОСКОП" ВТ-3000 обеспечивает заданную скорость и траекторию перемещения, а также необходимую точность позиционирования и угол наклона преобразователя.

СТАЛКЕР-МД10 электромагнитно-акустический толщиномер с радио управлением для измерения толщины, обнаружения трещин, расслоений, и др. дефектов в стальных трубопроводах. Удаление до 50 м. Скорость контроля: 1000 измерений в сек. Диаметр контролируемых труб: 720 - 1420 мм.

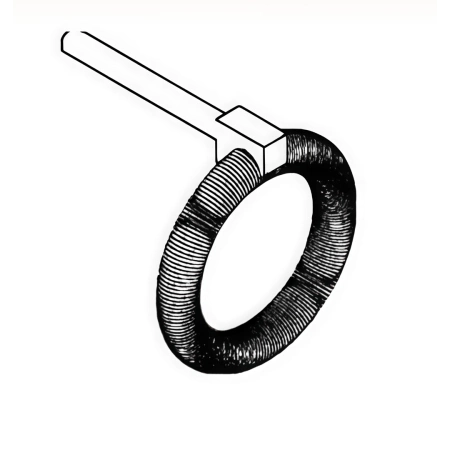

Системы контроля NOVOTEST - системы неразрушающего контроля, цифровые, высокоточные системы и установки для автоматизированного измерения толщины металлических и неметаллических материалов с односторонним доступом, системы контроля толщины всевозможных покрытий нанесенных на различные металлы и сплавы, системы мониторинга вибрационных параметров вращающегося оборудования, установки для контроля качества покрытий в процессе их нанесения, а также другие системы контроля, разрабатываемые и изготавливаемые по техническому заданию.
