Меру СО-4.1 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.

Меру СО-4.2 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.

Меру ФР-1 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.

Меру ФР-2 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.

Меры КМД-4У предназначены для измерения параметров (чувствительности, погрешности измерения глубины залегания и эффективной площади отражателя) ультразвуковых импульсных дефектоскопов и получения опорного сигнала от дискового отражателя при аттестации и поверке стандартных образцов предприятий.

Меры КСО-2  предназначены для настройки импульсных ультразвуковых дефектоскопов общего назначения по условной чувствительности и определения эквивалентных размеров дефектов при ультразвуковом контроле полуфабрикатов и изделий из алюминиевых сплавов.

Меры КУСОТ предназначены для аттестации и первичной поверки на заводах-изготовителях ультразвуковых контактных толщиномеров, работающих в диапазоне толщин от 0,5 до 300 мм по стали, от 1 до 300 мм по дюралюминию и от 1 до 100 мм по латуни, а также для периодической поверки таких толщиномеров.

Стандартные образцы толщины (СОП) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров, согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97 и др. Данные образцы изготавливаются с различным количеством и номиналом ступеней.

Плоские (для контроля плоских изделий или труб большого диаметра*) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки ультразвуковых дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

Трубные (для контроля поперечных стыковых швов труб) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки ультразвуковых дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

Трубные продольные (для контроля продольных стыковых швов и гибов труб) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

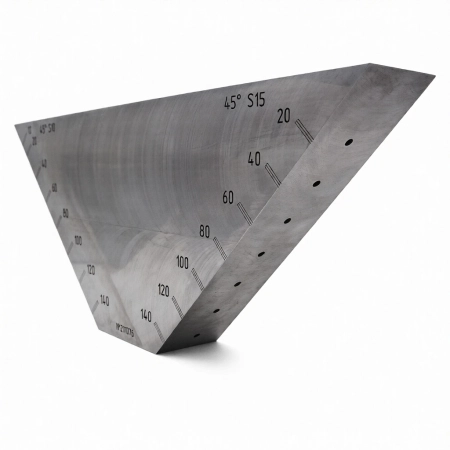

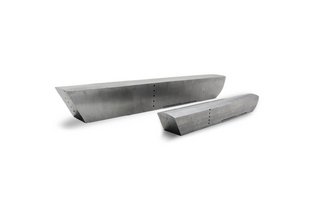

Стандартные образцы предприятия (СОП) с отражателем типа «плоскодонное отверстие» ПДО применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле наклонными совмещенными преобразователями. Также некоторые образцы из-за их формы часто называют "Утюгами".

Гель UT-гель предназначен для промышленных ультразвуковых исследований, проведения ультразвуковой толщинометрии и дефектоскопии.

Стандартный образец (СОП) с отражателем типа «плоскодонное отверстие» применяют для настройки чувствительности ультразвукового дефектоскопа при ультразвуковом контроле стальных трубопроводов преобразователями П122 «хордового» типа.

СОП (НО) с отражателем типа «плоскодонное отверстие» применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми преобразователями.

Стандартные образцы (СОП) с отражателем типа «плоскодонное отверстие» и отражателем типа «зарубка» применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.

Стандартные образцы предприятия (СОП) с отражателями типа «плоскодонное отверстие» и «зарубка» в соответствии с требованиями РД РОСЭК-001-96 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

Комплект из двух мер (стандартных образцов) используется для установки базовых характеристик ультразвукового контроля сварных соединений. Меры (стандартные образцы) соответствуют требованиям ГОСТ Р 55724-2013 и ГОСТ 14782-86 (отменен).

Стандартные образцы предприятия (СОП) с отражателями типа «сегмент» в соответствии с требованиями СТО 00220256-005-2005 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

Стандартные образцы (СОП) для ультразвукового контроля анкерных болтов или шпилек в соответствии с требованиями РД-19.100.00-КТН-036-13 предназначены для настройки чувствительности при проведении УЗК прямыми совмещенными ультразвуковыми ПЭП.
