Меры А3-НК

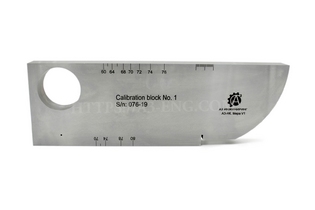

Меру V1 применяют для настройки параметров развертки дефектоскопа и глубиномера, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности, определения точки выхода луча, стрелы и угла ввода преобразователя.

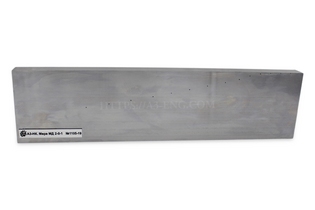

Мера МД2-0-1 предназначена для измерения параметров ультразвуковых импульсных дефектоскопов (чувствительности и погрешности измерения координат), получения опорного сигнала от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Образец содержит искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,6 мм, залегающие на глубинах от 0,5 мм до 50 мм.

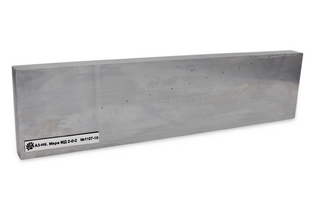

Мера МД2-0-2 предназначена для измерения параметров ультразвуковых импульсных дефектоскопов (чувствительности и погрешности измерения координат), получения опорного сигнала от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Образец содержит искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,0 мм, залегающие на глубинах от 0,5 мм до 50 мм.

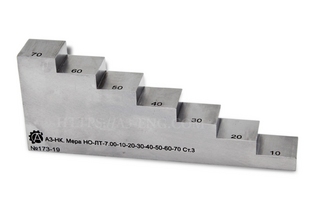

Меры НО-ЛТ.Х.00 (Стандартные образцы толщины) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров, согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97. Данные образцы изготавливаются с различным количеством и номиналом ступеней.

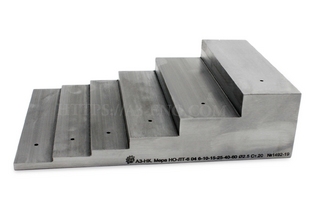

Меры НО-ЛТ.Х.04 применяют для оперативной настройки чувствительности ультразвуковых толщиномеров и дефектоскопов, согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97. Данные образцы изготавливаются с различным количеством и номиналом ступеней.

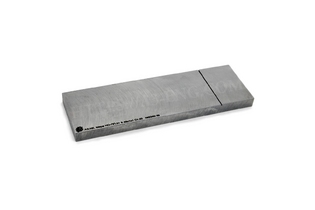

Меры НО-ПП.01 применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями ГОСТ 17410-78 и др.

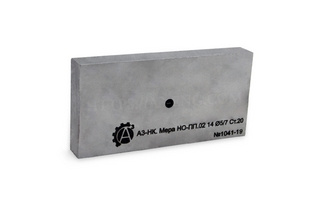

Меры НО-ПП.02 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми преобразователями.

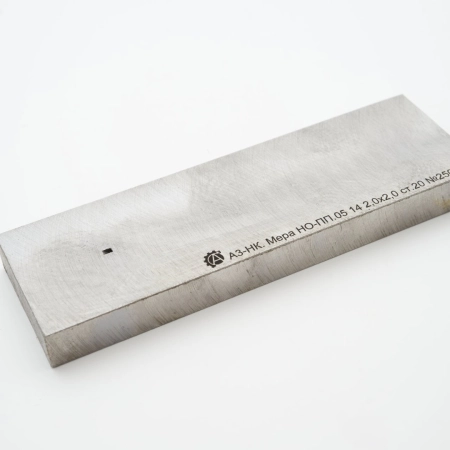

Меры НО-ПП.05 применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

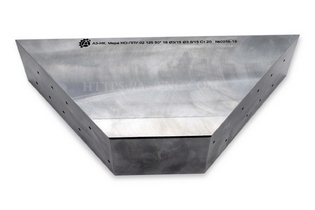

Меры НО-ППУ.02 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле наклонными совмещенными преобразователями.

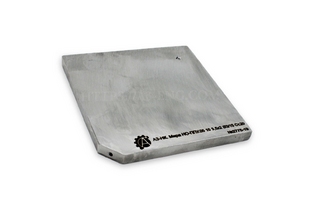

Меры НО-ППУ.05 применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.

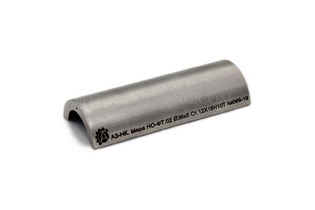

Мера НО-ФТ.02 с отражателем типа «плоскодонное отверстие» применяется для настройки чувствительности ультразвукового дефектоскопа при ультразвуковом контроле наклонными совмещенными и раздельно совмещенными преобразователями в т.ч. «хордового» типа.

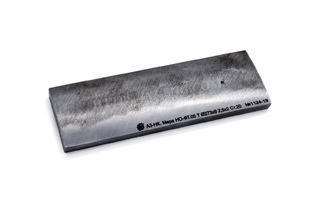

Меры НО-ФТ.05 применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

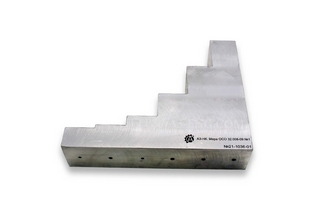

Мера ОСО 32.008-09 №1  предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.

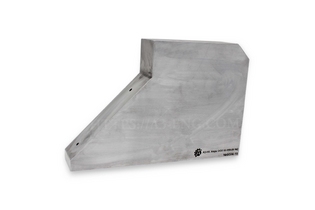

Мера ОСО 32.008-09 №2 предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.

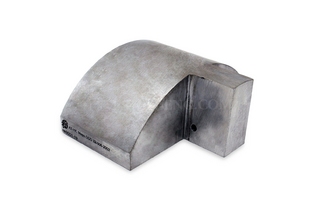

Мера ОСО 32-006-2002 предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.

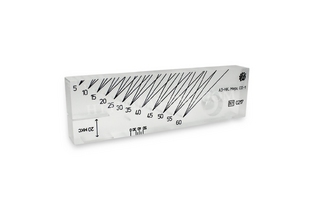

Мера СО-1 предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.

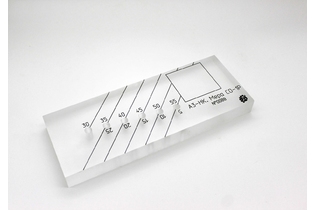

Мера СО-1Р предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.

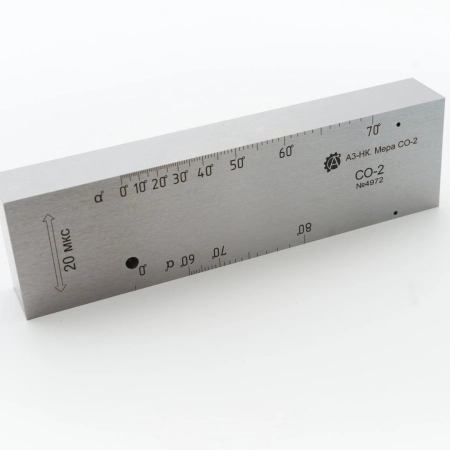

Мера СО-2 предназначена для определения угла ввода ультразвукового луча, ширины основного лепестка диаграммы направленности, условной и предельной чувствительности, а также мертвой зоны ультразвукового преобразователя.

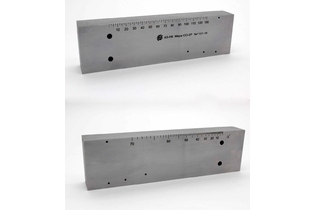

Меру СО-2Р применяют при контроле ультразвуковым дефектоскопом для определения условной чувствительности при контроле эхо- и зеркальным методами, мертвой зоны, погрешности глубиномера и погрешности измерения координат отражателя, стрелы преобразователя, угла ввода ультразвуковых колебаний, ширины основного лепестка диаграммы направленности наклонного ПЭП.

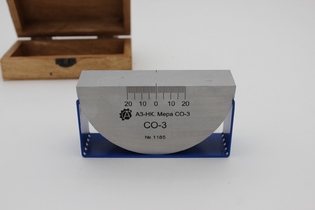

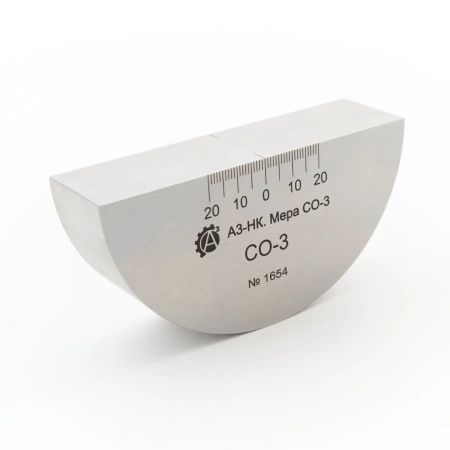

Мера СО-3 предназначена для определения точки выхода ультразвукового луча и стрелы ультразвукового преобразователя. Также может применятся для настройки глубиномера и определения времени распространения ультразвуковых колебаний в призме наклонного преобразователя.

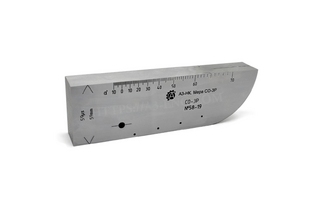

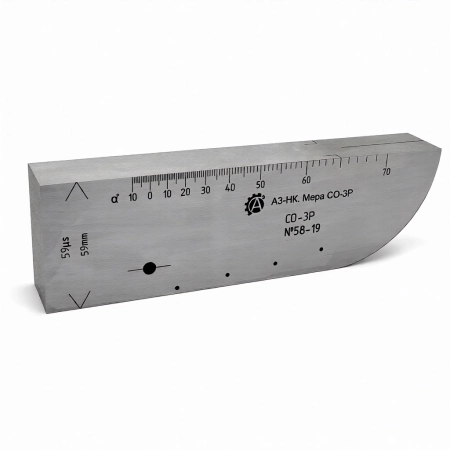

Меру СО-3Р применяют при контроле ультразвуковым дефектоскопом для определения угла ввода ультразвуковых колебаний, ширины основного лепестка диаграммы направленности наклонного преобразователя, импульсного коэффициента преобразования при контроле рельсового или близкого к нему по акустическим свойствам металла, стрелы наклонного преобразователя.

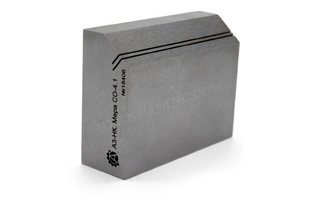

Меру СО-4.1 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.

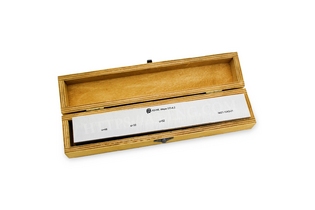

Меру СО-4.2 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.

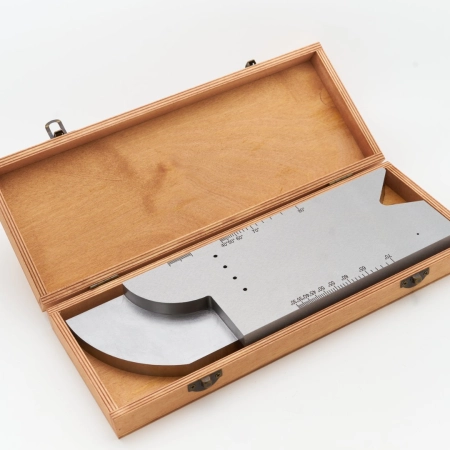

Меру ФР-1 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.

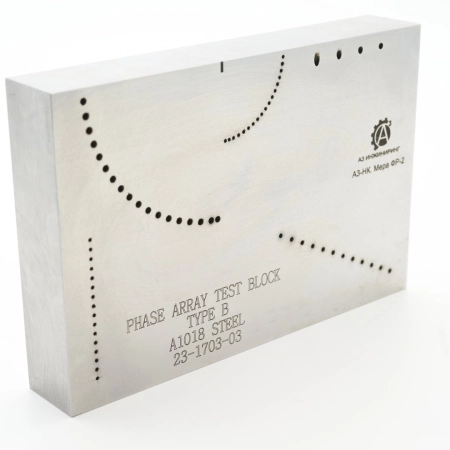

Меру ФР-2 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.

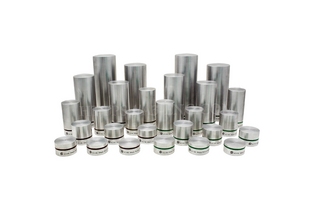

Меры КСО-2  предназначены для настройки импульсных ультразвуковых дефектоскопов общего назначения по условной чувствительности и определения эквивалентных размеров дефектов при ультразвуковом контроле полуфабрикатов и изделий из алюминиевых сплавов.

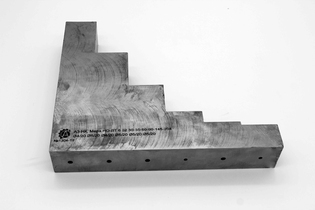

Меры НО-ЛТ.Х.02 (Стандартные образцы толщины) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров, согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97. Данные образцы изготавливаются с различным количеством и номиналом ступеней.
