Данный стандартный образец (СОП) предназначен для настройки чувствительности ультразвукового дефектоскопа в соответствии с требованиями стандарта ISO 11666:2018 «Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Уровни приемки».

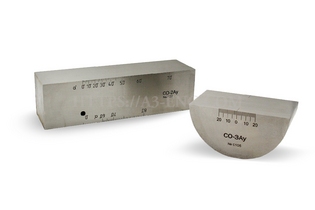

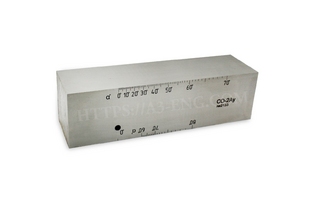

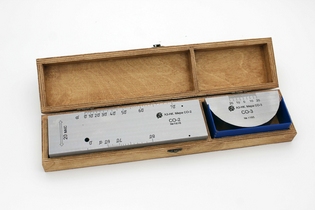

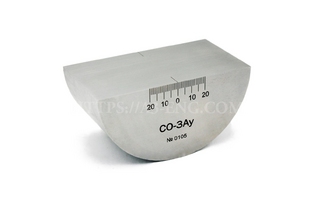

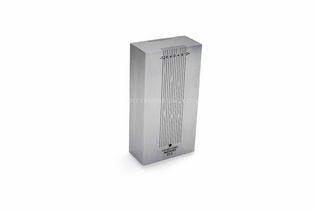

Данный набор предназначен для определения основных параметров ультразвукового контроля.

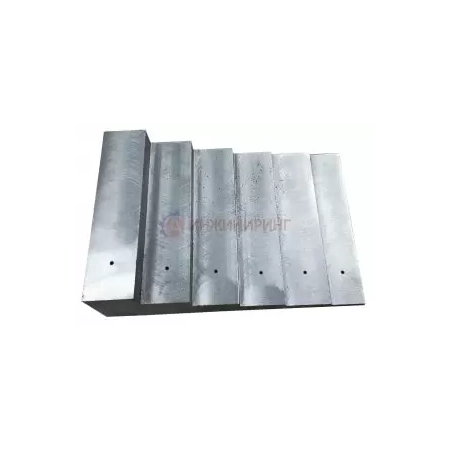

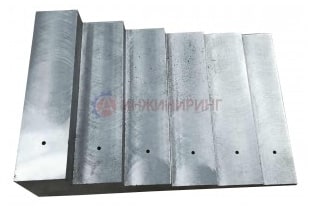

Стандартные образцы предприятия (СОП) с отражателями типа «плоскодонное отверстие» и «зарубка» в соответствии с требованиями РД РОСЭК-001-96 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

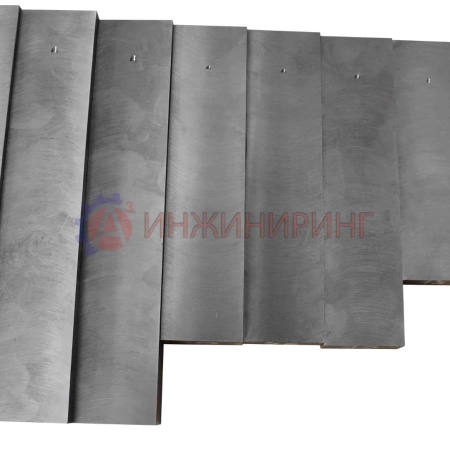

Стандартные образцы предприятия (СОП) с отражателями типа «сегмент» в соответствии с требованиями СТО 00220256-005-2005 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

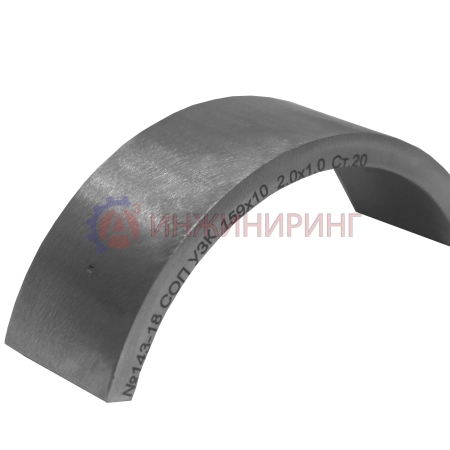

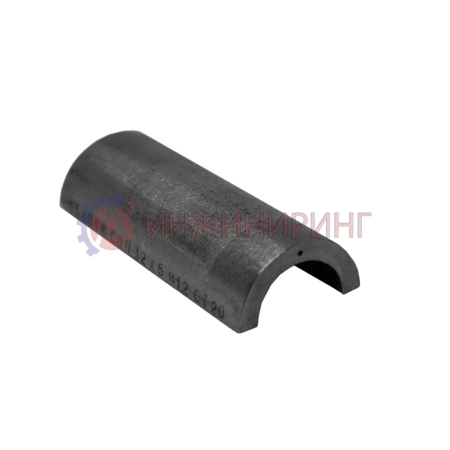

Трубные продольные (для контроля продольных стыковых швов и гибов труб) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.
Стандартные образцы предприятия (меры) с отражателем типа «плоскодонное отверстие» применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми преобразователями.

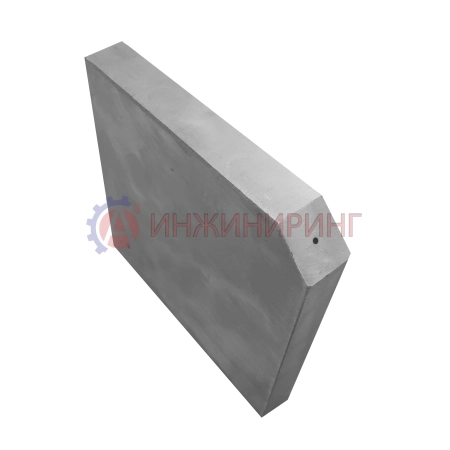

Стандартные образцы предприятия (меры) с отражателем типа «плоскодонное отверстие» и отражателем типа «зарубка» применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.

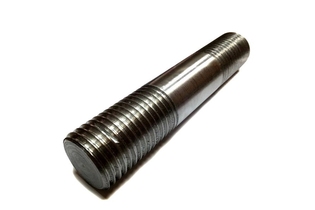

Настроечные образцы (меры) для ультразвукового контроля анкерных болтов/шпилек в соответствии с требованиями РД-19.100.00-КТН-036-13 предназначены для настройки чувствительности при проведении УЗК прямыми совмещенными ультразвуковыми преобразователями.

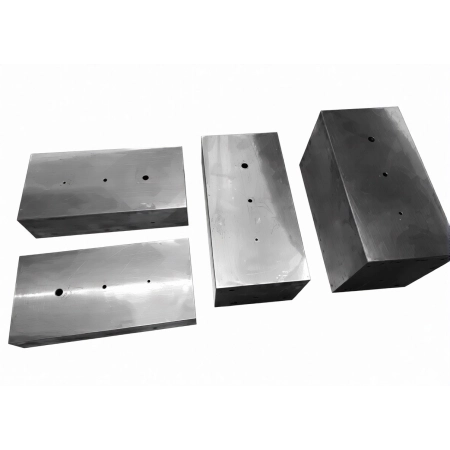

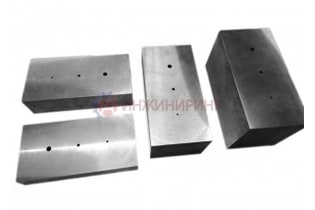

Стандартные образцы предприятия (меры) с отражателями типа «плоскодонное отверстие» в соответствии с требованиями ОСТ 108.961.07-83 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.

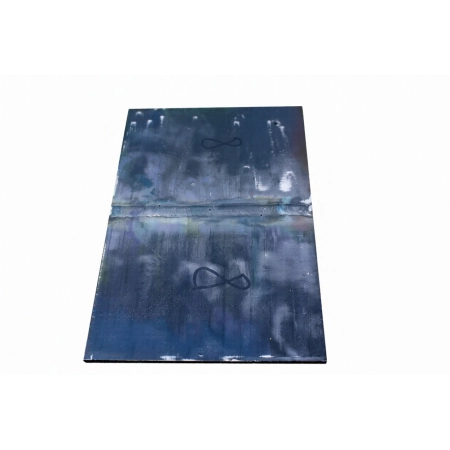

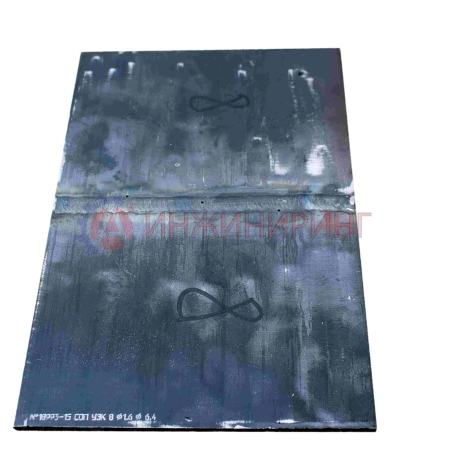

Плоские настроечные образцы (меры) со стыковым сварным швом с отражателями типа «сквозное отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями ОТТ-23.040.00-КТН-135-15.

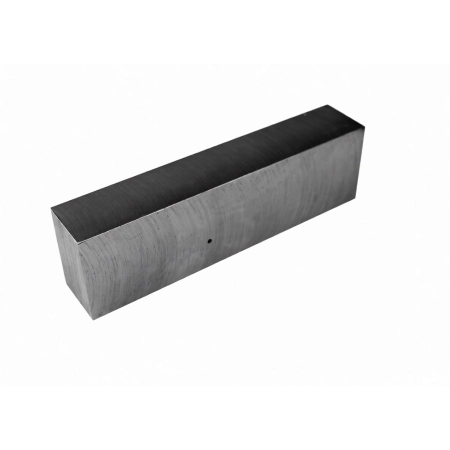

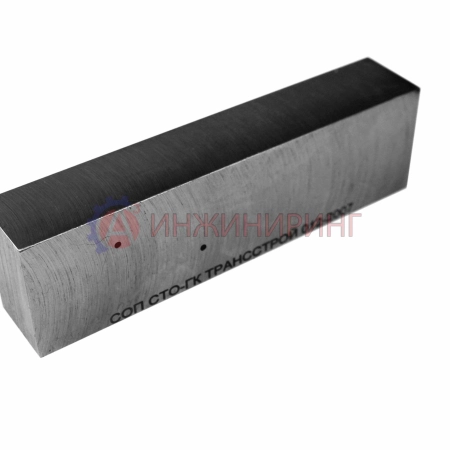

Стандартные образцы предприятия (меры) с отражателем типа «боковое цилиндрическое отверстие» в соответствии с СТО-ГК «Трансстрой»-012-2007 применяют для настройки предельной чувствительности и блока ВРЧ ультразвуковых дефектоскопов при контроле наклонными преобразователями.

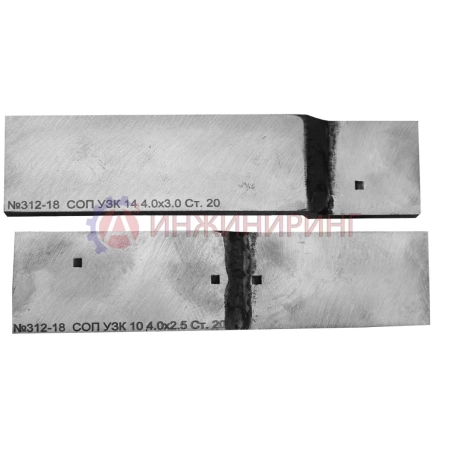

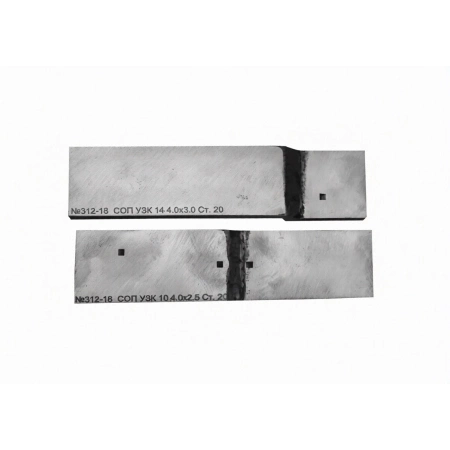

1. Плоские настроечные образцы (меры) с нахлесточным сварным швом и с отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

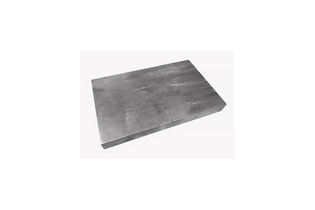

Плоские настроечные образцы (меры) с отражателями типа «прямоугольный паз» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями ГОСТ 17410-78 и др.

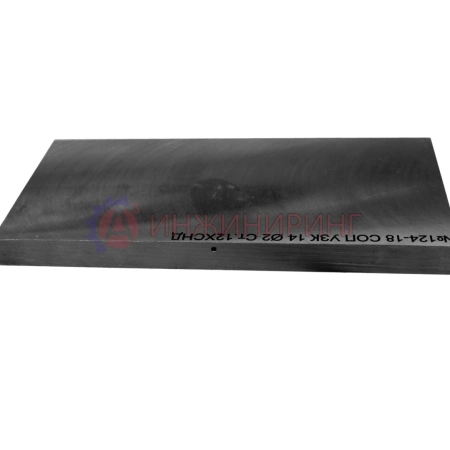

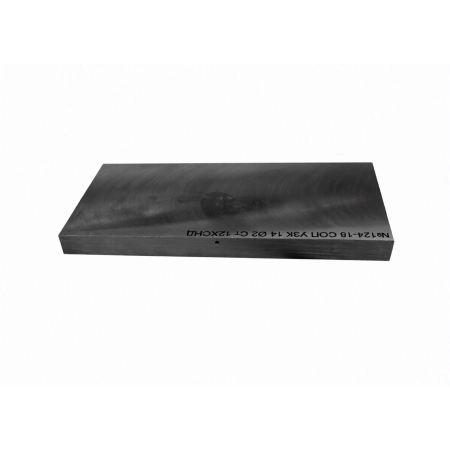

Стандартные образцы предприятия (меры) с отражателем типа «боковое цилиндрическое отверстие» (БЦО) применяют для настройки предельной чувствительности и блока ВРЧ ультразвуковых дефектоскопов при контроле наклонными преобразователями.

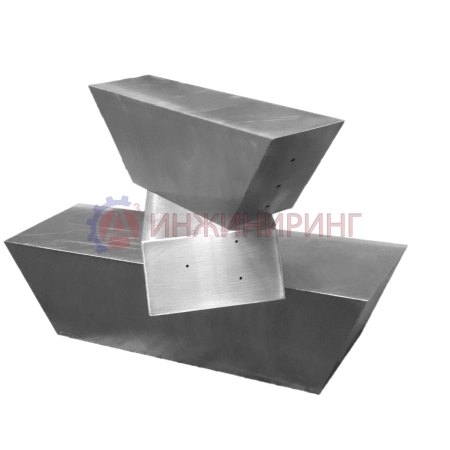

Стандартные образцы предприятия (меры) с отражателем типа «плоскодонное отверстие» применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле наклонными совмещенными преобразователями.

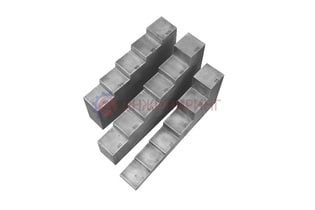

Стандартные образцы толщины применяют для оперативной настройки чувствительности ультразвуковых толщиномеров, согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97. Данные образцы изготавливаются с различным количеством и номиналом ступеней.

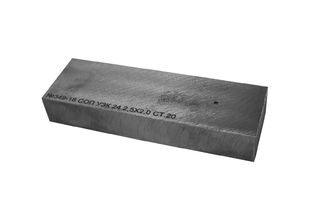

Плоские (для контроля плоских изделий или труб большого диаметра*) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки ультразвуковых дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

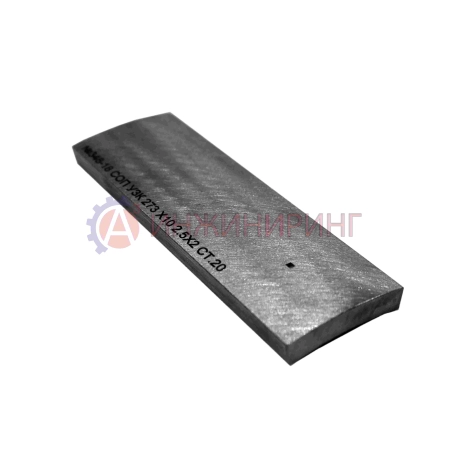

Трубные (для контроля поперечных стыковых швов труб) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки ультразвуковых дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

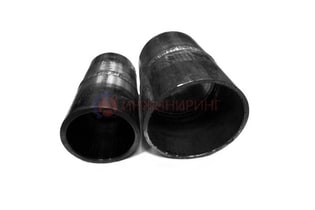

Трубные настроечные образцы (меры) со стыковым сварным швом с отражателями типа «плоскодонное отверстие» и отражателем типа «боковое цилиндрическое отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

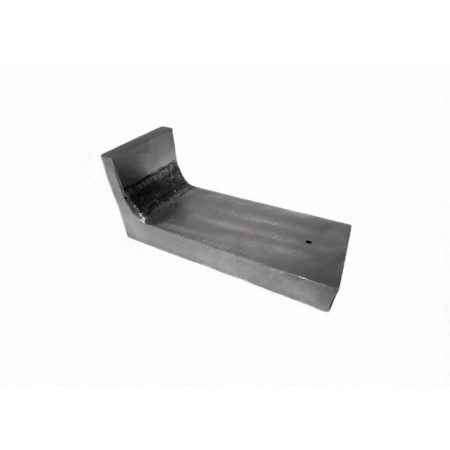

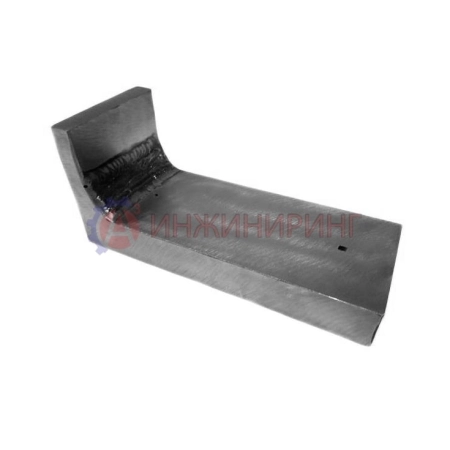

Плоские настроечные образцы (меры) с угловым сварным швом с плоскими угловыми отражателями типа «зарубка» и отражателем типа «боковое цилиндрическое отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

Настроечные образцы для УЗК − изделия для настройки оборудования для ультразвукового контроля. Они нужны как для задач дефектоскопии так и для задач толщинометрии и позволяют определить скорость распространения ультразвуковых волн, их затухания, эффективную площадь дефекта и толщину материала.

Купить настроечные меры можно в компании «А3 Инжиниринг». В продаже комплекты образцов «АКС», «Интерприбор», «Стройприбор» и собственного производства. Товар забирается самовывозом со склада по согласованию. Можно заказать доставку на объект в Москве и в другом городе РФ. Стоимость услуги зависит от удалённости пункта назначения.

Особенности и виды настроечных образцов

Меры для настройки изготовлены из разных видов металла (сталь, алюминий) с отражателями типа: боковое цилиндрическое отверстие БЦО, продольный паз, отражатель типа «плоскодонное отверстие», отражатель типа «зарубка», сегментный отражатель, отражатель в виде риски или пропила и др. по требованию Заказчика. Данные изделия нужны для настройки чувствительности и развертки приборов для ультразвуковых методов неразрушающего контроля.

Форма образцов:

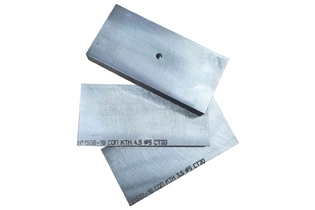

  • плоские для контроля на расслоение в листовых изделиях;
  • трубные для НК стыковых сварных соединений магистральных и технологических трубопроводов;
  • угловые для УЗК сварных соединений, выполненных под углом.

В наличии на нашем сладе есть образцы для контроля расслоений, гибов, перекрестий. На каждую меру нанесена маркировка, они снабжены техническими паспортами. Изделия продаются по отдельности и в наборах (например, комплект настроечных образцов (мер) по СТО 00220 256-2005). Цена указана в карточке товара. Информацию о технических характеристиках продукции предоставят менеджеры компании «А3 Инжиниринг» по телефону или электронной почте.
